OLT机器设备详细介绍

应一些盆友的留言板留言，期待大家发一期有关OLT有关的详细介绍；一直以来，许多 盆友都是会问起OLT是啥机器设备？有关olt对许多 弱电安装盆友而言，既了解又生疏，了解是由于各种各样通讯组网方案都是有很有可能会采用它，如住宅小区光纤入户、酒店餐厅iptv组网方案等新项目都是会采用它，做互联网项目的常常会听见；生疏是由于对OLT机器设备的应用掌握很少；

那麼当期大家就一起来看下OLT有关的內容。

一、OLT基本要素

OLT（Optical Line Terminal）光路线终端设备，PON互联网由OLT、ODN和ONU三一部分构成。OLT归属于接入网的业务流程连接点侧机器设备，根据SNI插口与相对的业务流程连接点机器设备相接，进行接入网的业务流程连接。

在PON关键技术中，OLT机器设备是关键的局端机器设备，它完成的作用是：

1、与前端开发（聚集层）网络交换机用网络线相接，转换成光信号灯不亮，用单条光纤线与客户端分光器互连。

2、完成对局端机器设备ONU的操纵、管理方法、激光测距等作用。

3、OLT机器设备和ONU机器设备一样，也是光学一体的机器设备。

OLT上连局端机器设备，假如光信号灯不亮过度强（有时候由于间距短光信号灯不亮耗损小）必须再加上衰减器。OLT这个下联ONU，在二者以前接分光器。

为考虑不一样的应用领域，OLT与各种类型的ONU相互配合，完成FTTC/FTTB、FTTH、FTTO、FTTM和D-CCAP多种多样光连接组网方案运用。

PON互联网承载视频语音、 Internet网上、IPTV视頻和数据信息专线运输等业务流程。

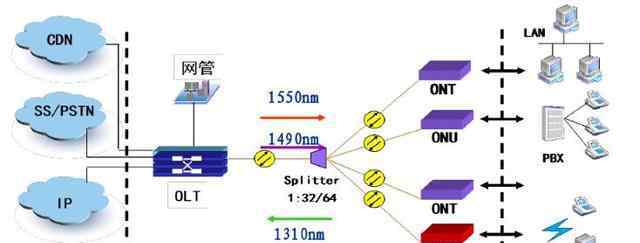

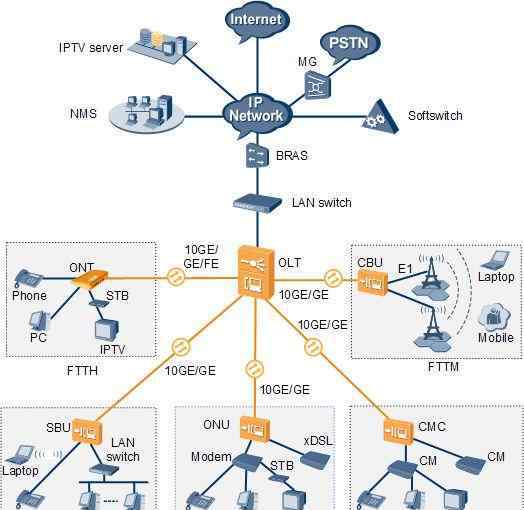

OLT连接平面图...

二、各种生产厂家OLT机器设备详细介绍

为了更好地便捷大伙儿更清晰的掌握，大家根据生产厂家机器设备开展举例说明详细说明。

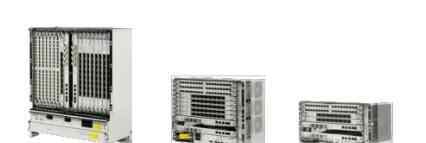

1、华为公司 MA5680T系列产品

SmartAX MA5680T/MA5683T/MA5608T机器设备是华为技术有限公司发布的GPON/EPON一体化光连接商品。具备极高聚集互换工作能力，3.2T侧板容积，960G交换容量，512K MAC地址容积，较大 适用44路10 GE或 768个GE连接。

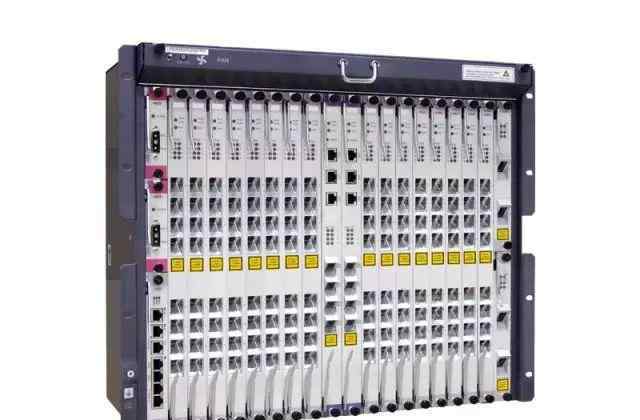

▲SmartAX MA5680T

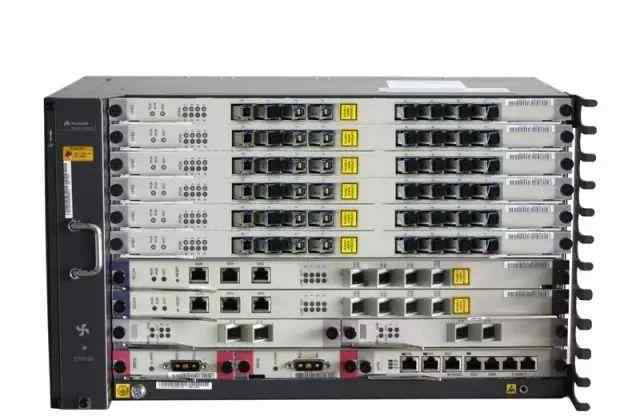

▲SmartAX MA5683T

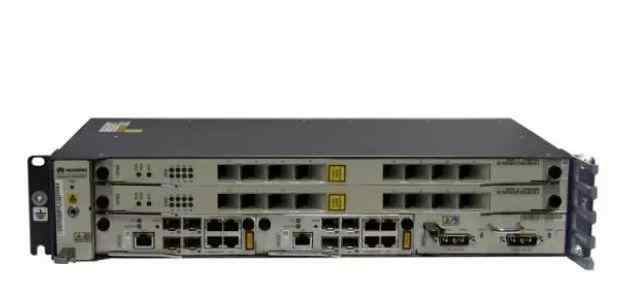

▲SmartAX MA5608T

2、zte中兴ZXA10 C300

ZXA10 C300是一款大空间、密度高的的xPON聚集连接服务平台，适用朝向下一代网络的HSI、VoIP、TDM、IPTV、CATV、挪动2G/3G、WiFi等全业务流程的连接聚集和监督控制，并出示电信网级的QoS和安全性可信性确保。

硬件配置特点

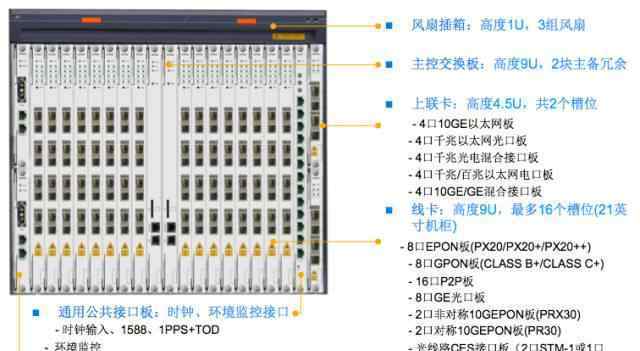

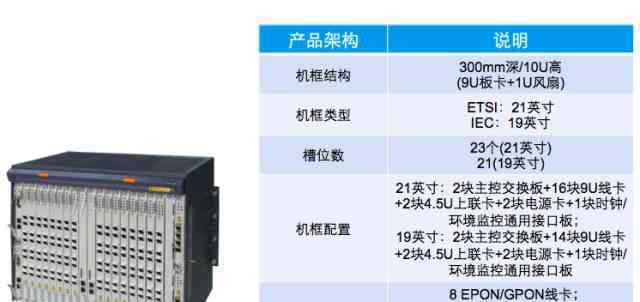

产品构造

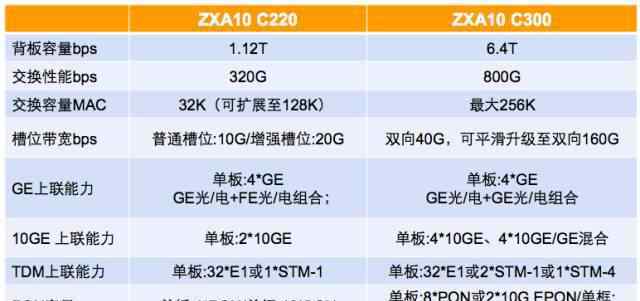

ZXA10 C300与C220关键指标值比照

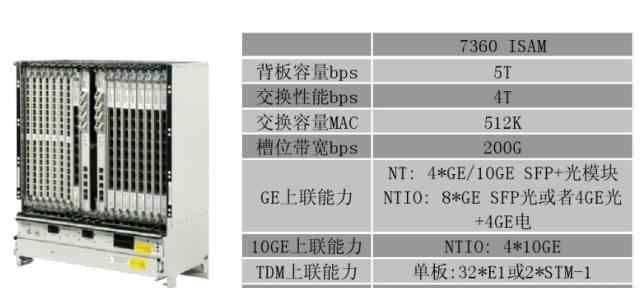

3、上海贝尔7360 ISAM FX

7360 ISAM FX系列产品OLT是第三代具备运用也就能体制的OLT系统软件，其作用遥远强过第一代的网络接入服务平台和第二代的三重播放视频连接服务平台系统软件，是“三网融合”全业务流程连接的最好的选择。

7360 ISAM FX系列产品OLT可考虑营运商对多业务流程连接、多种多样FTTx布署情景、多种多样PON连接技术性结合的规定。7360 ISAM FX系列产品OLT可以集EPON, 10G EPON, GPON, 10G GPON, P2P和VDSL2等多种多样连接（点对多一点、点到点、DSL）于同一服务平台。

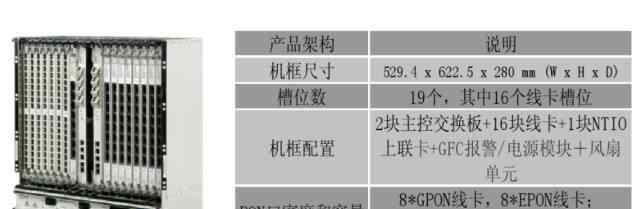

7360 ISAM FX系列产品依据容积尺寸不一样，现有三款商品：

7360 ISAM FX-16，出示16个业务流程扩展槽

7360 ISAM FX-8，出示八个业务流程扩展槽

7360 ISAM FX-4，出示4个业务流程扩展槽

▲7360 ISAM FX-16

▲7360 ISAM FX-8

4、烽火通讯AN5516-01

烽火通讯AN5516系列产品电信网级万兆服务平台PON局端机器设备，选用业内领跑技术性，全前插座、前小组出线设计方案，出示密度高的xPON口盘，适用GE/10GE/STM-1/E1上联插口，可完成GPON/EPON/10G PON/P2P混插，不断演变，合理维护互联网建设项目投资；选用性能卓越处理芯片，翠绿色环保节能，提升 互联网的可信性，减缩运维管理成本费。

•大空间、密度高的电信网级多万元兆服务平台，单框适用256个PON口，交换容量4.384g，背板带宽14.08T

•出示万兆髙速上联主控板：1*10GE 4*GE ,2*10GE 2*GE, 6*GE（光、电可选择)

•适用STM-1/E1专线运输上涨插口、适用较大 16×16GE专线运输下滑插口

•1:32/64/128光分开比、适用较长传送间距、适用CLASS C 光模块

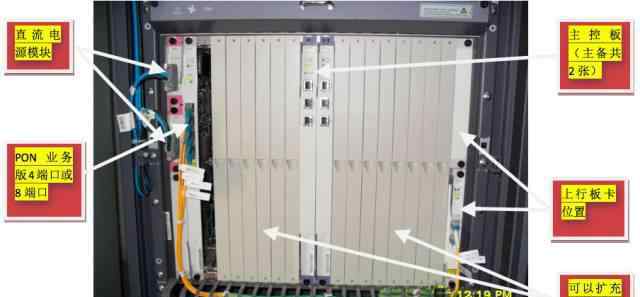

三、OLT商品构成

OLT一般由下列几一部分构成：

1、控制器（也叫控制板或是叫非常操纵模块）一般一台OLT有主备2张木板，

2、直流稳压电源板（从电源变压器的负48伏来的开关电源）一般也是主备2张木板

3、散热风扇模块（关键机器设备的排热和环境监控系统等）

4、机框（或是叫业务流程框）

5、上涨零件：GE光接口板（含拼接）、光收取和发送一体化控制模块、一般一张木板是2路GE口（现阶段10GE的早已商业），上涨零件根据传送（OTN传送联接到BRAS（光纤宽带远程控制接入服务器）等汇聚交换机或是传送数据BRAS等机器设备和SR机器设备，如果有IPTV业务流程的还需连接相对BNG机器设备）上涨零件依据光模块不一样传送间距（正中间不用传送）能够做到10—40KM。

6、下滑零件（也叫业务流程版或是叫PON板），一般OLT机器设备具有多端口号的PON板（例如一张木板有八个PON端口号），每一个端口号下来根据分光器（不超过1:64）联接ONT终端设备。

下滑零件传送间距和衰耗都是有其限定，是由于ONT和OLT中间具备激光测距等要素。如8端口号GPON OLT接口板(含可插下ClassB 光模块)规定ODN衰耗在-28db之内，8端口号GPON OLT接口板(含可插下ClassC 光模块)规定ODN传送衰耗在-32db之内；可是充分考虑中后期维护保养要素和其他综合性缘故：规定在前期工程项目ClassB 光模块的木板操纵在-25db之内，ClassC 光模块的木板操纵在-29 db之内。

7、依据业务流程必须OLT还能够插进（都能够混插）TDM业务流程版、以太网接口业务流程版、16路E1业务流程版等零件。

8、增加OLT机器设备一定考虑到满配备用电量（1400W上下测算）来测算电源插头的尺寸，空气开关占有的尺寸（占有2组，一主一备）。依据之前工作经验一般空气开关采用63A的；电缆线径采用16mm²的多芯铜铜芯电缆（阻燃性的），接地线采用16mm²的黄绿色两色的铜铜芯电缆。

9、留意OLT上涨占有接线端子便于启用情况下出不来难题，下滑占有接线端子等必须考虑到清晰。尾纤长短要精确测量好（光跳纤是生产厂家出示，电源线厂家出示，可是要留意长短）。及其光跳纤（OLT侧是SC头（下滑）和LC头顶行）在ODF侧法兰盘种类。

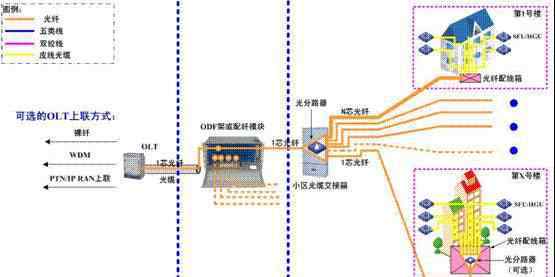

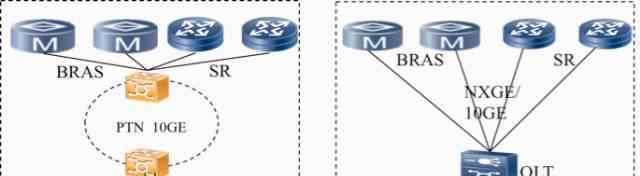

四、OLT运用的情景布署

OLT布署时，应依据不一样业务类型、客户满意度（长期总体目标）和地区等挑选不一样的连接对策。

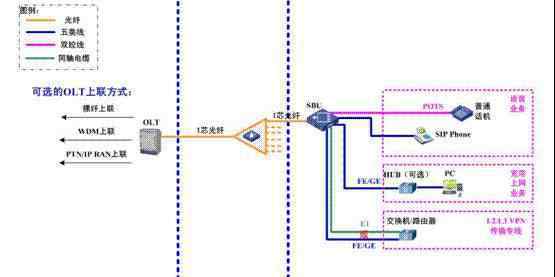

1、一般互联网技术集团客户情景FTTO

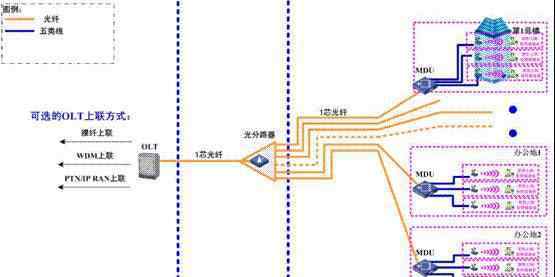

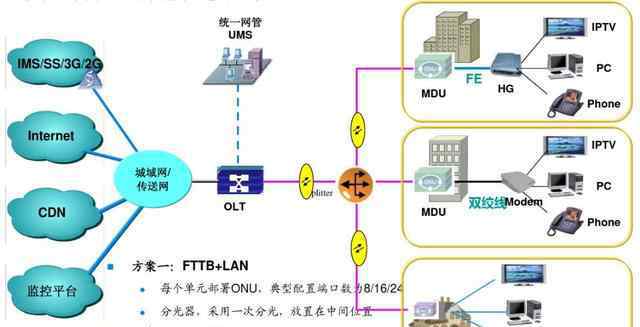

2、家中顾客情景一FTTB LAN

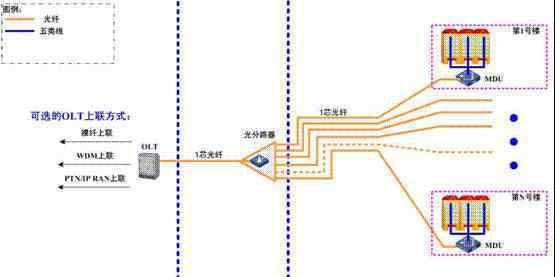

3、家中顾客情景一FTTH

4、WLAN顾客情景FTTB LAN

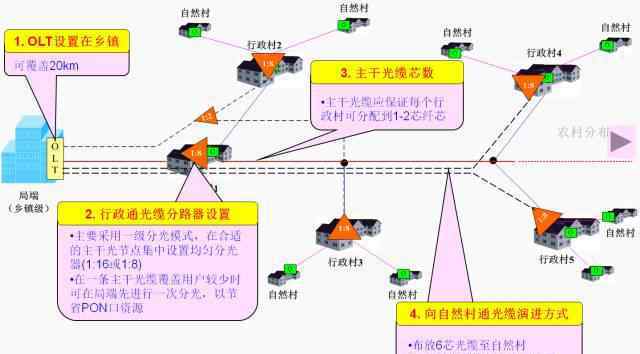

5、FTTB新农村建设情景一

6、FTTB新农村建设情景二

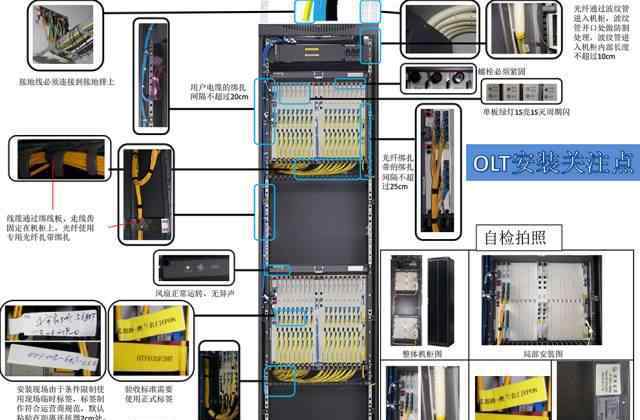

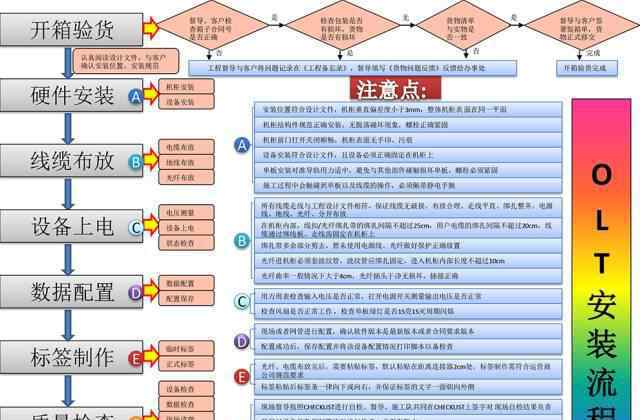

五、OLT安裝标准

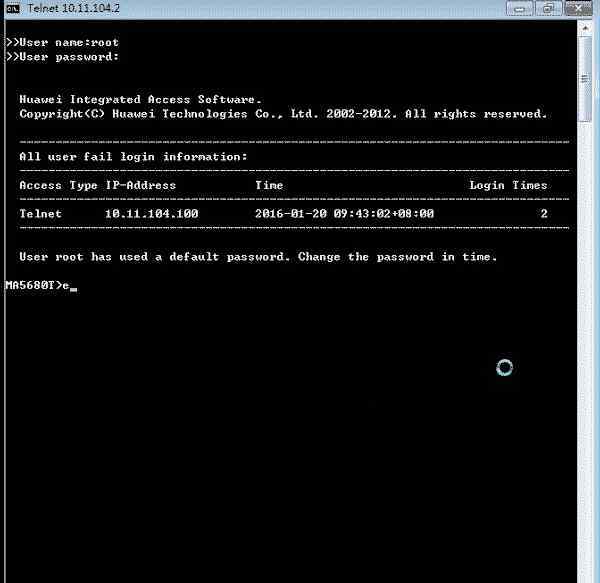

六、OLT常用命令

维护保养常用命令（MA5680T）

display board 0

#查询全部双板的情况信息内容

display board 0/1

#查询第一块双板的详细资料

display version

#查询机器设备基本资料（机器设备运作時间）

display language

#查询机器设备的版本号

display patch all

#查询机器设备的补丁下载情况

display mac-address all

#查询机器设备下全部的mac详细地址

display mac-address board 0/1

#查询第一块双板下的mac详细地址

display mac-address port 0/1/0

#查询此端口号下的mac详细地址

display pstn state 0/2

#查询第二块双板的视频语音客户情况

display if-h248 all

#查询h248端口号情况

display if-h248 attribute all

#查询h248插口特性信息内容

display service-port port 0/1/0 ont 1（0/1/0是框号/槽号/服务器端口 1是ONU id）

#查询该业务流程端口号是不是线上/ vlan/配备

#查询ONU的情况

interface gpon 0/1 (0是框号 1是板号)

display ont info 0 1（0是服务器端口 1是ONU id 号）

#查询OLT收ONU光信息内容

interface epon 0/1 (0是框号 1是板号)

display ont optical-info 1 1（0是服务器端口 1是ONU id 号）

查询某一双板全部客户的情况

display board 0/1 (0是框号 1是板号)

查询ONU收激光功率

interface gpon 0/1 (0是框号 1是板号)

display ont optical-info 0 1 （0是服务器端口 1是ONU id 号）

display ont info ?

命令模式：

by-desc 依据叙述信息内容搜索ONT

by-ip 依据IP地址搜索ONT

by-loid 依据逻辑性标志搜索ONT

by-mac 依据MAC地址搜索ONT

by-password 依据登陆密码搜索ONT

by-sn 依据系列号搜索ONT

查询上涨板总流量

interface giu 0/17

display port traffic 1

…
