DIY/拆卸大冒险！

“废物利用第三季” 主题活动已经进行中，一等奖可得到 一千元京东e卡！，进到主题活动主帖！主题活动详细地址：http://4.com/d/uploads/2020/10/04/mr4000zxm0z

因为充电电池坏掉，因此拆卸看一下，拆卸前先留有相片。

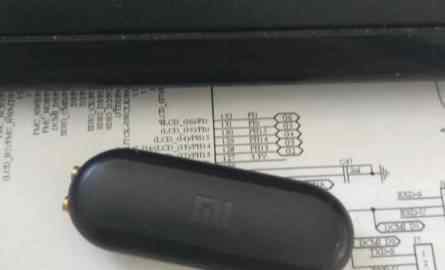

正脸相片

背面相片

暴力行为拆掉金属材料前板，下边是防潮镀层。

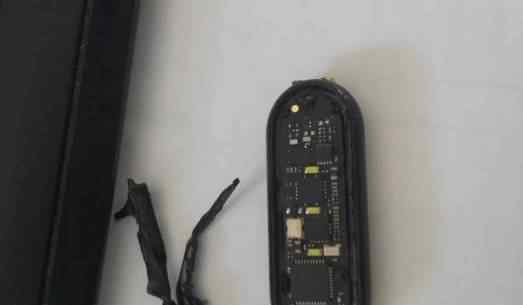

防潮镀层做的还不错，下边是拆卸完防潮镀层。

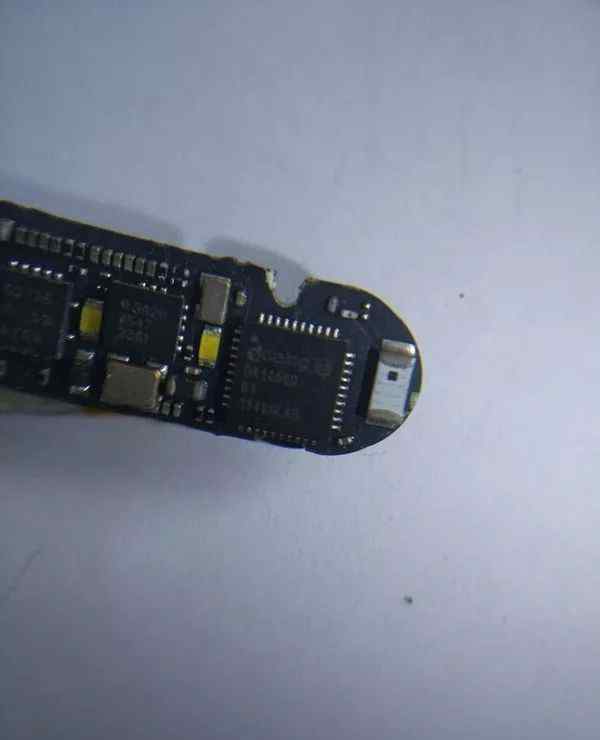

下边是內部图：

蓝牙芯片选用Dialog的DA14580手机蓝牙SoC。DA14580的收取和发送电流量仅为4.9Ma,比别的类似手机蓝牙智能化解决方法低50%。

感应器选用ADI的三轴MEMS瞬时速度感应器ADXL362。ADL362是一款超功耗、3轴MEMS加速度传感器，輸出数据速率为100 Hz时功能损耗小于2 μA，在健身运动开启唤起方式下功能损耗为270 nA。

降血压处理芯片选用TI的TPS62736降血压处理芯片。适用达到 五十米A/200mA 輸出电流量的可编程控制器输出电压超功耗降血压转化器。

下边另附小米手环有关计划方案电路原理图

免费下载电路原理图请浏览连接：http://4.com/d/uploads/2020/10/04/tdj1ex2n2m3
