Tryking的这篇贡献仔细分析了如何理解DEX文件的内容。由于其长度较长，处理十六进制数据，需要大家耐心阅读。

Tryking的博客地址:

http://blog.csdn.net/sinat_18268881

前言

DEX文件是Android Dalvik虚拟机运行的程序，关于DEX文件结构的重要性我就不多说了。接下来，开始练习！

建议:不要光看，跟着我。再看不如自己练靠谱。别问我为什么知道。撕裂塌陷.....

首先，我们需要自己构造一个dex文件，因为它构造简单，易于分析。当你简单地了解它时，你就会自然地理解困难的部分。

构建DEX文件

首先，我们编写一个简单的Java程序，如下所示:

看，这是DexTypeId数据结构，只包含一个数据deorIdx，它的值内容是DexStringId列表的索引。

还记得DexStringId是什么吗？当我们分析上面的字符串时，字符串的偏移位置由数据结构DexStringId描述，这意味着deorIdx指向由所有DEXstringid组成的列表的索引。

我们整理了上面所有的字符串，所以你可以把它们翻过来看看图片。然后我们来看看九类的类型代表了什么。看第一个“05 00 00 00”，也就是05h，也就是小数5。然后让我们看看上面排序的所有字符串，看看用5索引的是什么。调大一点就能看到“我”。接下来，我们依次整理这些类的类型，我们还可以得到类的类型列表

还好，里面只有一个参数。它也比较简单，就是一个指向DexTypeId列表的索引，也就是表示参数列表中某个特定参数的位置。

分析完这些数据结构，我们来详细分析一个类。不要分心，要从上面的104h开始。

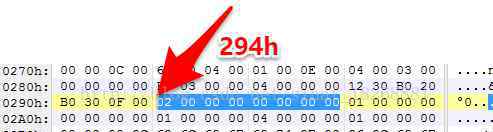

在104h中，因为都是带有dexptoid数据结构的数据，所以一个dexptoid总共占用12个字节。因此，我们取前12个字节进行分析。“06 00 00 00，00 00 00 00，94 02 00 00”，这是12个字节。首先，“06 00 00 00”代表shortyIdx，它的值是一个指向DexStringId列表的索引。我们在DexStringId列表中找到第六个对应的值，也就是III，说明这个方法中声明的字符串是三个int。然后，“00 00 00 00”代表returnTypeIdx，它的值指向DexTypeId列表的索引。我们找到对应的值，也就是I，说明这个方法的返回值是int类型。最后我们看“94 02 00 00”，代表DexTypeList的位置偏移量，它的值是294h，我们找到这个位置

下面是DexTypeList的结构。首先看前4个字节，代表DexTypeItems的个数。“02 00 00 00”为2，表示有2个DexTypeItems，每个占2字节，即两者都为“00 00”，其值为DexTypeId列表的索引。我们来找出0对应的是I，也就是因此，我们确认了这个方法的说法。那就是int(int，int)，你可以看看我们的源代码，getNumber方法真的是这样的。好了，第一种方法已经这样分析过了。现在我们还在把这些方法的声明整理成一个列表，以后可能会有数据指向它们的索引。

最后又完成了一个。我们准备继续以下工作。累了就先听点音乐，休息一下再看-_-

12.fieldIdsSize和fieldIdsOff字段。这两个字段指向索引文件中的字段名信息。我们看到这里

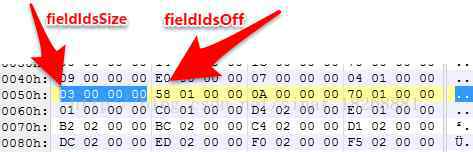

可以看到fieldIdsSize是3h，表示有3个字段。fieldIdsOff为158h，表示偏移量为158h。我们在这里继续看到158h:

咳咳，是时候建立新的数据结构了。忍忍就好。下一个数据结构是DexFieldId。让我们来看看

如你所见，这三个数据都是有针对性的指标值，我就不详细说了，看下面的备注即可。我们还是分析第一个字段，“01 00，00 00，13 00 00 00”，类类型是DexTypeId列表的index 1，也就是HelloWorld，字段类型是DexTypeId列表的index 0，也就是int，字段名是DexStringId列表的index 13h，也就是decimal 19。寻找它，它是A，也就是我们的，这不是我们在HelloWorld.java文件中定义的变量A吗？然后我们依次列出我们的三个领域:

int HelloWorld.a

java.lang.String HelloWorld.b

Java . io . PrintStream Java . lang . System . out

好了，先告一段落。继续分析下一个

13.methodIdsSize和methodIdsOff字段。这些字段指示方法所在的类、方法的声明和方法的名称。让我看看

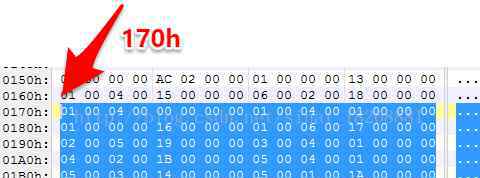

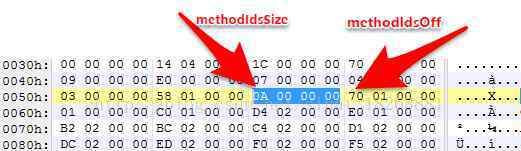

第一，methodIdsSize是Ah，也就是十进制的10，表示有10个方法。MethodIdsOff，170h，表示它们的位置在170h偏移。我们看到这里

是的，是的，这是一个新的数据结构，但是这个和上一个一样简单，请参见索引方法

正确这个也简单。所有三个数据都是指向相应结构的索引值。我们直接分析第一个数据，“01 00，04 00，00 00 00 00 00”。第一，classIdx为1，对应于DexTypeId列表的索引1，即HelloWorld；其次，protoIdx是4，对应于DexProtoId列表中的索引4，即void()；最后nameIdx为0，对应于DexStringId列表中的索引0，即，

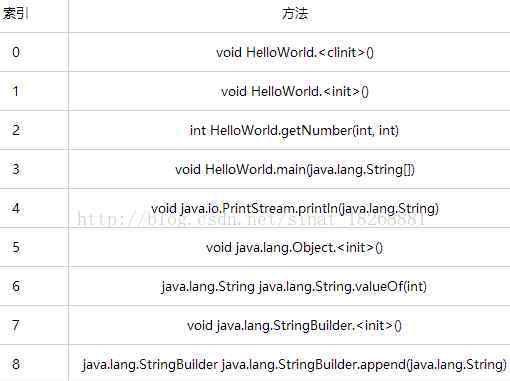

好了，分析到此结束。让我们真正开始我们的精彩部分。让我们等一会儿再继续。

14.classDefsSize和classDefsOff字段。这两个字段指示关于索引文件中类定义的信息。让我们先找到他们的位置。

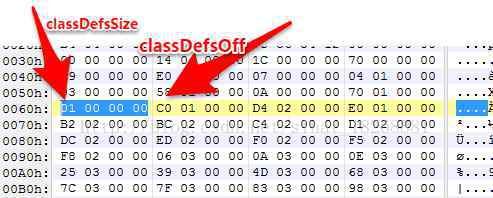

ClassDefsSize字段为1，即只有一个类定义，classDefsOff为1C0h，我们找到它的偏移位置。

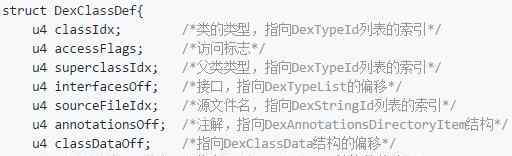

在这里。到现在，你应该知道有了一个新的数据结构。是的，下一个数据结构是DexClassDef，请参见:

不用说了，直接根据结构开始分析吧。反正只有一个类定义。ClassIdx为1，对应于DexTypeId列表的索引1。它是HelloWorld，这是我们源程序中的类类型。

访问标志为1，是类的访问标志。对应的值是以ACC_开头的枚举值，1对应ACC_PUBLIC。你可以在010Editor里面看一下，说明我们班是公办的。

superclassIdx的值是3，找到了DexTypeId列表中的索引3，对应的是java.lang.Object，表示我们这个类的父类类型是Object。InterfaceOff指向了DexTypeList结构，这里我们有0，表示没有接口。如果有接口，直接对应DexTypeList，和之前分析的一样。这里不多解释。如果有兴趣，可以写一个带接口的类来验证。

接下来，sourceFileIdx指向代表源文件名的DexStringId列表的索引。我们这里有第4位，寻找字符串“HelloWorld.java”，表示我们的类程序的源文件名是HelloWorld.java。

注释关闭字段指向注释目录接口。根据不同的类型，会有注释类、注释方法、注释字段和注释参数。我们这里的值是0，这意味着没有注释。这里没有解释。如果你感兴趣，你可以自己试试。

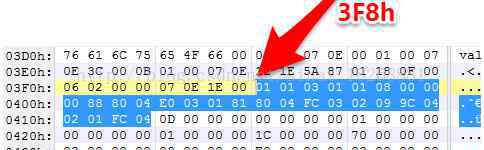

接下来是classDataOff，指向DexClassData结构的位置偏移量，将类的数据部分存储在DexClassData中，我们来详细分析一下。首先，先找到偏移位置3F8h。

接下来，让我们看看索引类数据结构:

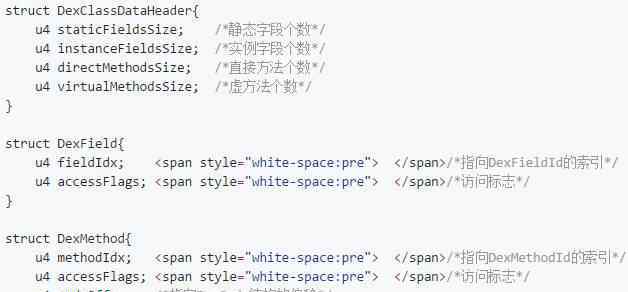

正如您所看到的，在DexClassData结构中引入了另外三种结构。让我们一起写出来看看

代码里的注释也很清楚，就不多说了。但是请注意，这些结构中的u4并不意味着它们占用4个字节，而是uleb128类型的数据(占用1~5个字节)。我还是不怎么说uleb128。想知道可以自己查。

好，那就开始分析。对于DexClassData，第一个是DexClassDataHeader，我们找到对应的位置。其实第一个staticFieldsSize只占用一个字节，也就是01h是它的值，也就是说有一个静态字段，然后instanceFieldsSize、DirectMethodsSize、virtualMethodsSize也只占用一个字节，也就是实例字段数为1，直接方法数为3，虚拟方法数为1。(刚好他们都占用一个字节，不一定只有一个字节。可以自己了解uleb128的数据类型。).

然后是staticFields，它对应的数据结构是DexField。你可以看到第一个fieldIdx是一个指向DexFieldId的索引，值为1，对应的索引值是java.lang.String HelloWorld.b第二个accessFlags的值是8，ACC_STATIC开头对应的数据是ACC _ STATIC(可以在010Editor中对应检查)，说明我们的静态字段是STATIC Java . lang . string hello world . B .看我们的源代码，我们确实定义了一个static B变量。

然后看instanceFields，它的数据结构和staticFields一样。我们直接分析第一个fieldIdx的值为0，对应的DexField的索引值在elloworld.a .第二个accessFlags的值为0，ACC_ is 空开头对应的数据，也就是什么都没有。我们例子的字段是int HelloWorld.a..看看我们的源代码，我们确实定义了一个实例变量。

然后根据directMethodsSize，有三种直接方法。我们来看第一个，它对应的数据结构是DexMethod。首先，methodIdx指向值为0的DexMethodId的索引，发现对应的索引值是void hello world。clinit>。()。那么访问标志是...对于...对于...对于...我的天呐。本来以为可以这样蒙混过关，没想到遇到一个不占一个字节的uleb128数据。对应于此访问标志的值占用了三个字节，“88 80 04”。为什么？因为是按照uleb128格式的数据读取的(自己检查一下，先不要填这个坑，其实这种数据并不麻烦，就是前一个字节的最高位指定下一个字节的内容是否需要)。ACC_开头对应“88 80 04”的数据是ACC_STATIC ACC_CONSTRUCTOR，说明这个方法是静态的，是一个构造方法。

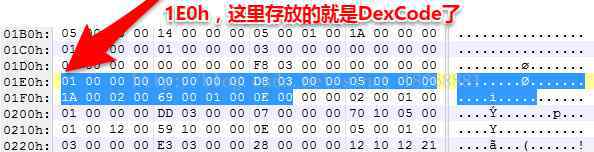

最后看codeOff，对应的是DexCode结构的偏移量。DexCode存储方法的指令集等信息，是真正的代码。暂时不分析DexCode，我们来看看它的偏移位置为“E0 03”。这等于什么？uleb128转换成十六进制数的结果是1E0h。即，索引代码存储在偏移位置1E0h。

具体的DexCode我们就不第一次分析了，因为里面存储的一些指令局需要根据相关数据逐一查找，有兴趣的可以自己去找数据。剩下的两种直接方法我们就不分析了。

接下来，我们看到根据virtualMethodsSize，有一个虚拟方法。我们直接看。首先methodIdx的值是2，对应的DexMethodId的索引值是in tello world . getnumber(int，int)。那么accessFlags为1，对应的值为ACC_PUBLIC，表示这是一个公共类。CodeOff为“FC 04”，对应位置为27Ch，此处不显示，自行查找。

好了，我们整个DEX文件的结构基本上已经从DexHeader分析出来了，很累，但是再分析一遍，我们会对DEX文件的格式有更深的理解。总比自己过来看别人的道理好！
