电脑棒 拆解:英特尔黑科技——电脑棒

近年来,由于对传统形状电脑的需求日益低迷,英特尔试图开发各种形状和尺寸的电脑,以重新点燃客户的热情。比如超极本,也许最出名的是苹果MacBook Air,但是没有超极本商标。然后是二合一电脑,有时被称为“可逆”或“混合”PC,它试图将传统笔记本电脑和平板电脑的功能结合起来。比较著名的例子之一就是微软的Surface Pro。

对于小型家庭影院应用,英特尔还拥有NUC(下一代计算单元)。对于非常小的家庭影院和其他应用,如数字标牌,有英特尔电脑棒-今天我们将拆除其第一代产品。具体来说,这款BOXSTCK1A8LFC型号的电脑棒配备了英特尔“Bay Trail”凌动Z3735F四核处理器,运行在1.33GHz(后续产品中嵌入了更强大的CPU和GPU内核),还配备了1GB DDR3L SDRAM和8GB eMMC(嵌入式多媒体卡)闪存,其中包含Ubuntu Linux v14.04 LTS版。2016年年中,我在Newegg以40.99美元的返点价格买了这个电脑棒。

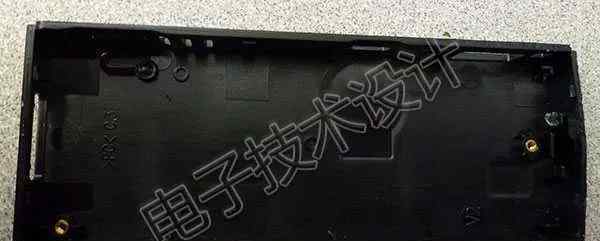

和往常一样,我会先从开箱拍照开始,然后取下热缩包装:

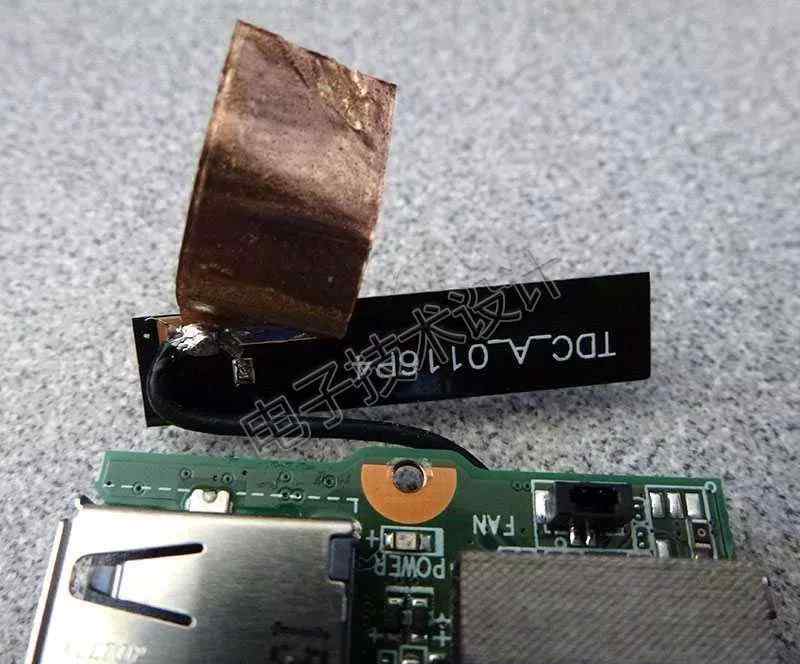

在继续拆卸之前,请仔细观察另一个天线:

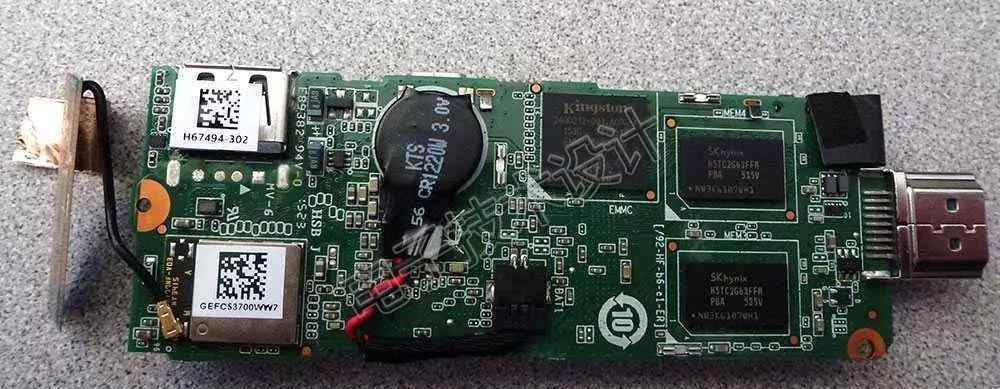

下图是底面的概述:

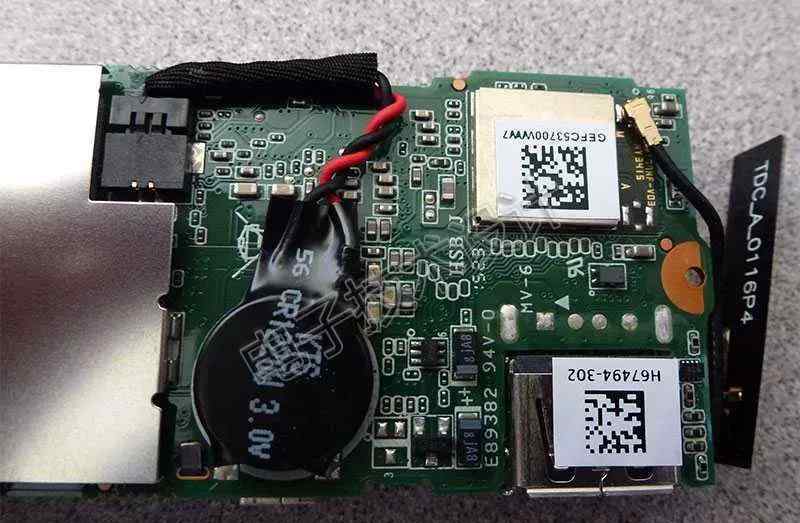

在一端,右上部分是一个法拉第笼,没有什么新奇之处,天线电缆离它很近,这强烈表明它下面有一个无线通信收发器。下面是USB连接器的另一侧。在其左侧是一个按钮单元,用于在没有外部电源的情况下保持静态随机存取存储器通电(用于保存各种CMOS和BIOS系统设置):

拆下法拉第笼后,我确认了我对无线子系统的猜测——这是一个Realtek)RTL8723,处理2.4GHz 802.11n和蓝牙4.0+HS(高速)设备:

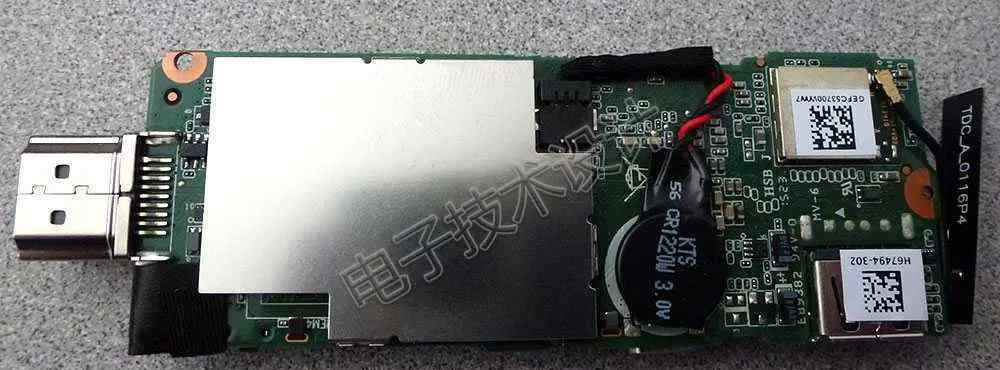

组件这一侧的另一半是一个更大的法拉第笼,这在前面的概述中可以看到。让我们再次探索内在。

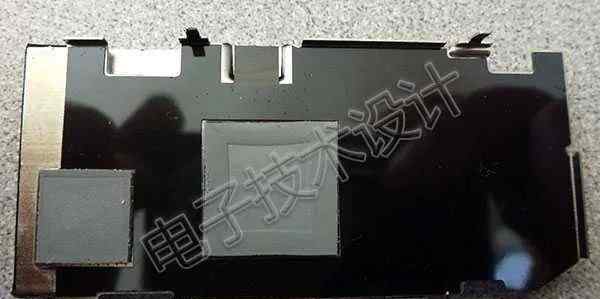

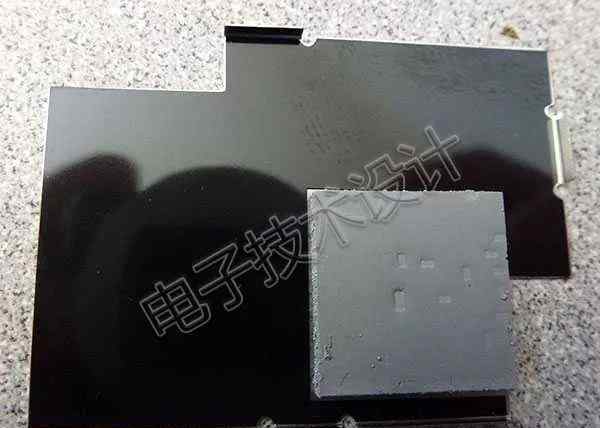

法拉第笼下方的传热垫对应于下方特写左下方区域的pcb白色部分(少数无源器件除外):

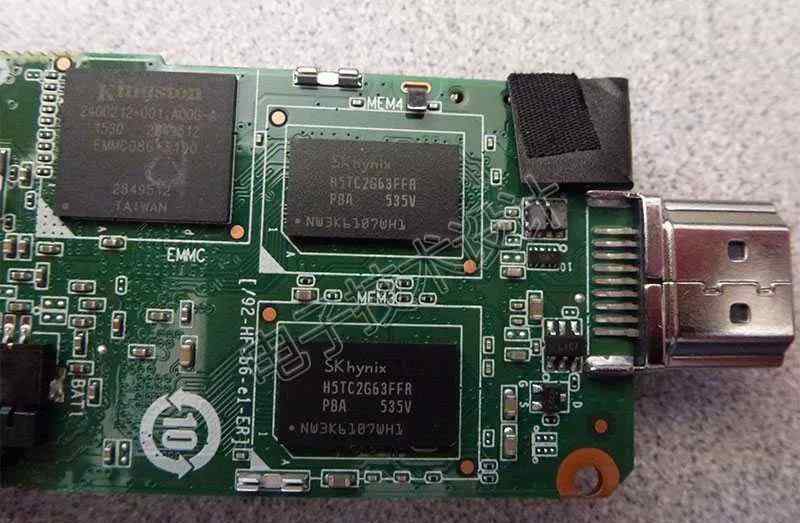

这个暂且不研究了。可以先大饱眼福,中间是两个SK Hynix H5TC 2G 63 FFR 2GB DDR 3L SDRAM,左上角是8GB金斯敦科技EMM C08G-S100 EMMC闪存。

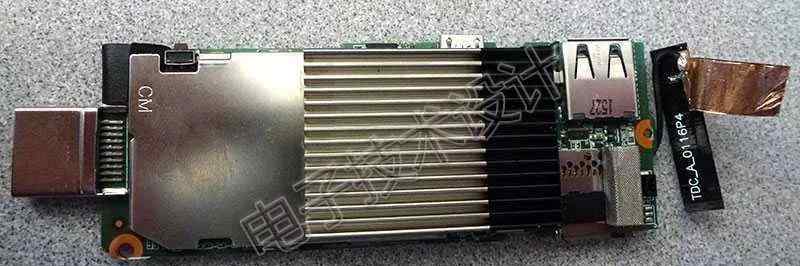

让我们看看组件的正面。从前面的概述可以看出,有一个辐射器/法拉第笼组合。当然,我也记下了:

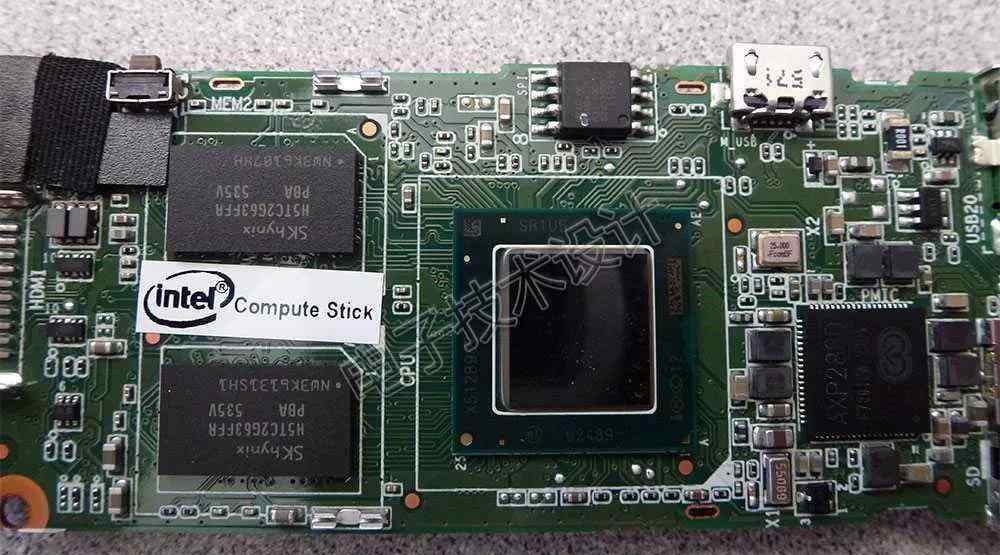

下面有两个传热垫。一个对应下图中间的英特尔处理器,另一个对应右边的X-power axp 288d。后者曾在《Intel计算棒stck1a 32wfc 2gb windows 8.1评论》一文中明智地指出,“这是一款专为Bay Trail和Cherry Trail设计的特殊电源管理IC。它提供六个不同输出的降压转换器、14个LDo和多种选项,可在电脑上处理所有电源管理。”这两个设备上方是一个散热器。

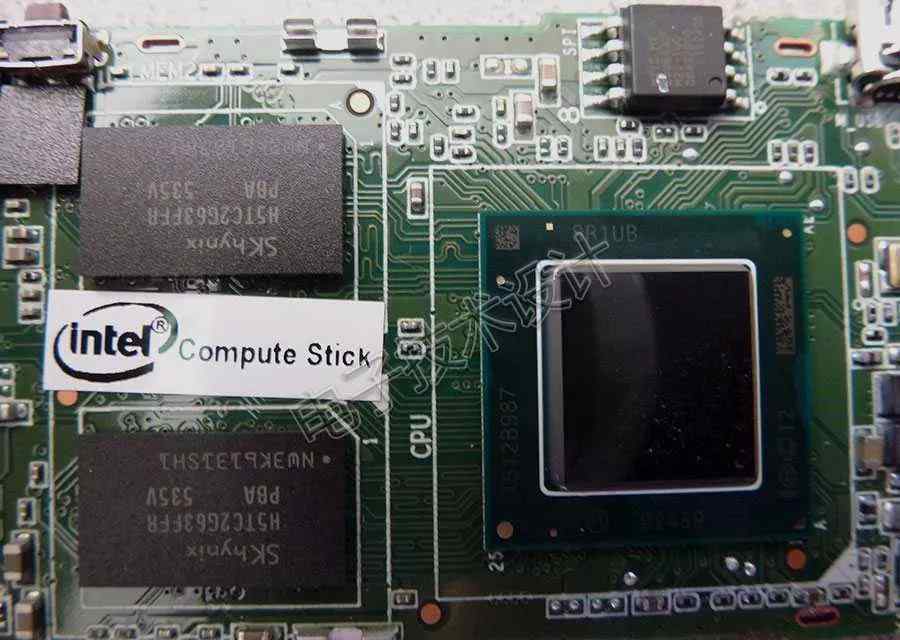

CPU的左边是另外两个SK Hynix 2Gb的SDRAM,加上上面提到的另一边的两个SDRAM,构成了1GB的系统内存。CPU上有一个Winbond 64Mb闪存,用于BIOS存储,与上面提到的eMMC内存设备不同。这是一个特写镜头:

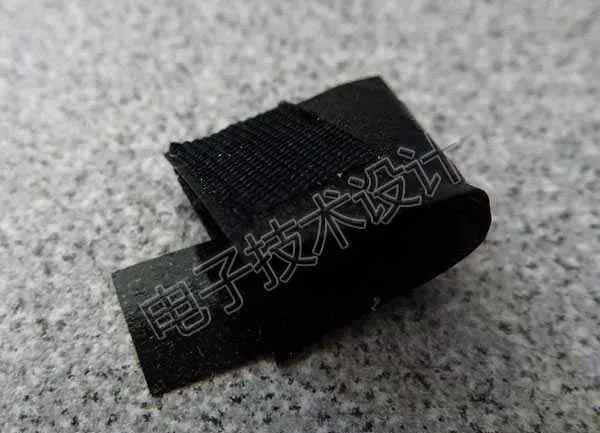

最后一个细节让我觉得有点神秘。在前一张照片中,您可能已经注意到在靠近HDMI连接器的印刷电路板的一个角落周围有一块塑料(一侧是电源开关)。我把它拿了下来:

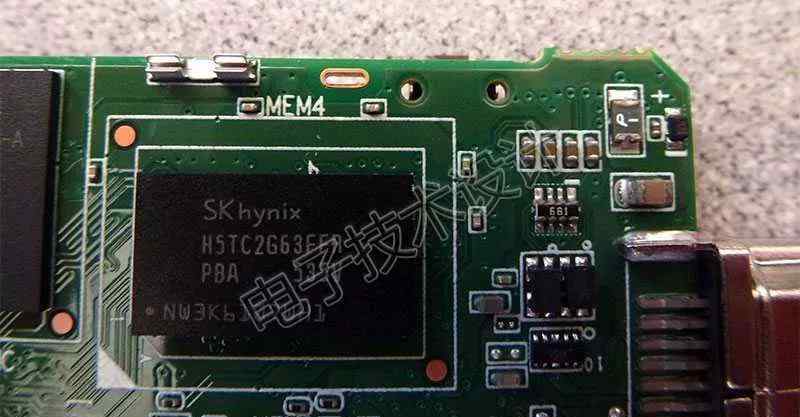

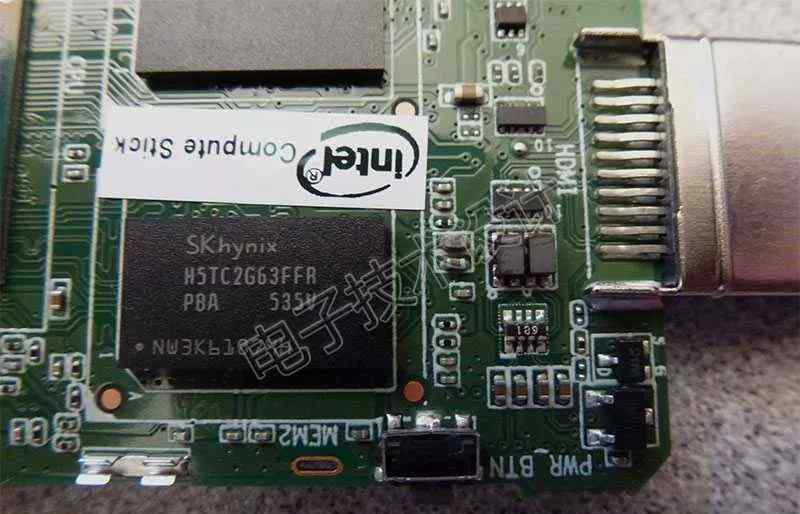

下面是这种塑料下印刷电路板两侧的电路:

说实话,我对屏蔽的目的(我觉得是起到这个作用的)有点迷茫。读者们,你们怎么看?请在评论中谈谈你的看法,或者对拆卸过程有任何疑问,请留言。
