vhdl 不管是VHDL还是Verilog，要写好都要遵守这25条代码通则

目前最流行的硬件设计语言有两种，分别是VHDL和Verilog HDL，各有利弊，各有相当数量的支持者。VHDL语言是美军引进的，最早通过了国际电气工程师协会(IEEE)的标准，在北美和欧洲广泛使用。Verilog HDL语言由Gateway公司提出，Cadence收购，Synopsys支持。在得到这两家EDA公司的支持后，也通过了IEEE标准，在美国、日本和台湾省广泛使用。

让我们具体比较一下这两种语言:

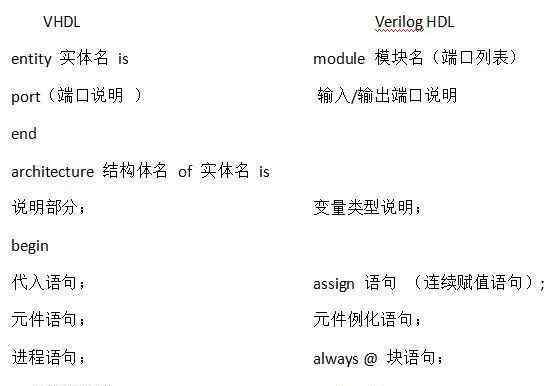

1.整体结构

评论:

两种结构基本相似，并行语句的类型也相似。

VHDL语言需要大量的解释，程序通常比较长；

Verilog HDL一般不解释，或者只给出很短的解释，程序比较短。

2.数据对象和类型

极高密度脂蛋白

恒定信号变量9预定义类型各种用户定义类型

可以描述各种数量

类型描述是必需的

计算时必须考虑类型的一致性和适用性

硬件描述语言

常数:数量，参数

变量:网络寄存器类型

类型很少

在操作中几乎没有限制

3.操作符号

运算主要分为三类:算术运算、逻辑运算、关系运算。

算术运算

VHDL中有10种，但很多是不能合成的，只能用于行为描述

Verilog HDL只有五种可以合成

逻辑操作

常用的VHDL有6种，都是用字符表示的

Verilog HDL中有3类14种，

分为一般逻辑运算、位逻辑运算和简化逻辑运算

关系运算

VHDL有6种

Verilog HDL分2类8种，比较中加入同余和不完全(用于不定态的比较)。

除了以上三种操作外，VHDL中还有联接操作，Verilog HDL中还有联接操作、移位操作和条件操作。

评论:

VHDL的操作部分是抽象的，有着广泛的应用

Verilog HDL的运算划分更具体，更细致地体现了逻辑代数。

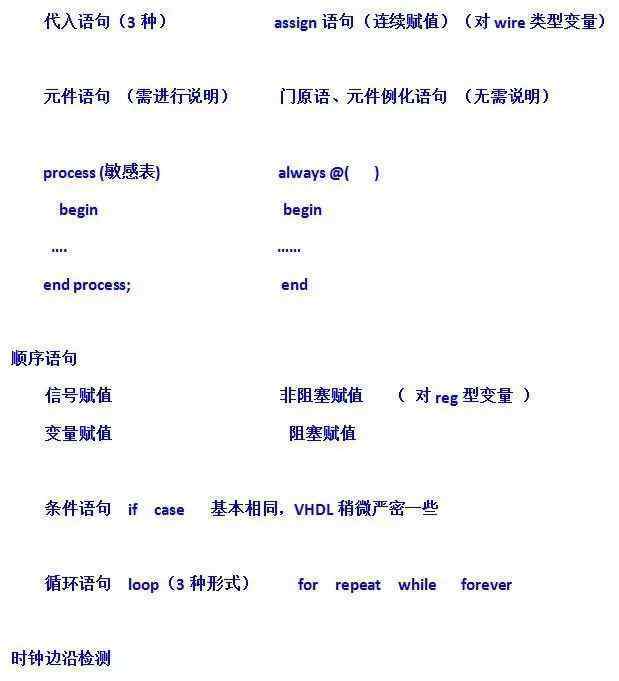

4.声明

两种语言的语句分为并行语句和顺序语句。主程序使用并行语句，而顺序语句只能在子结构中使用。

并行语句分为三种形式:

5.基础

“函数函数”定义

程序任务

6.附加结构

图书馆

“包”包括

7.典型程序的比较:

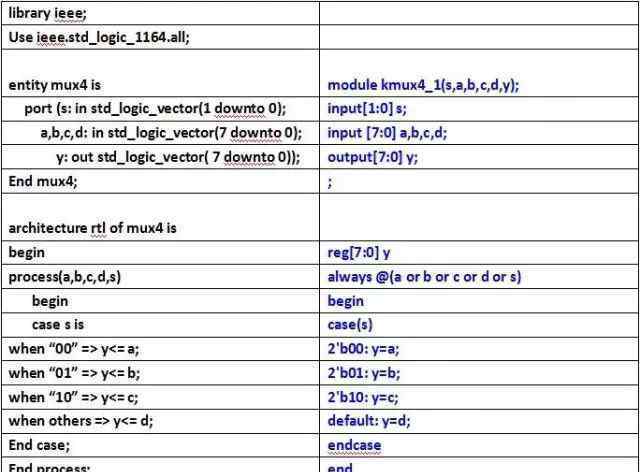

8位1/4 1MUX

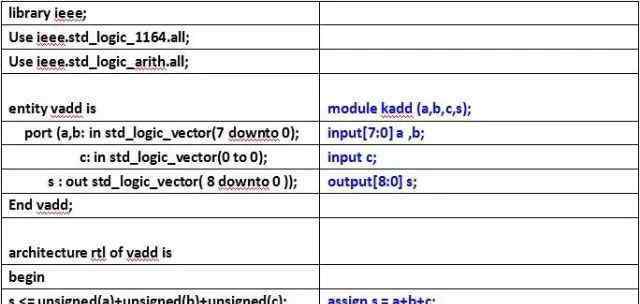

8位加法器

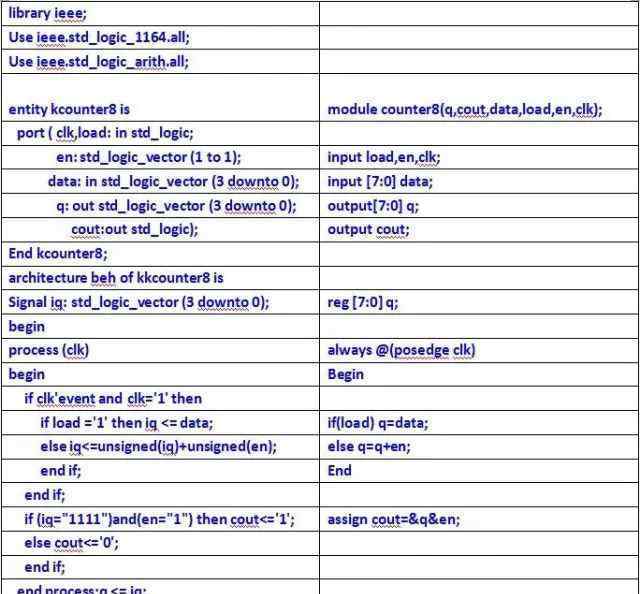

8位二进制加法计数器

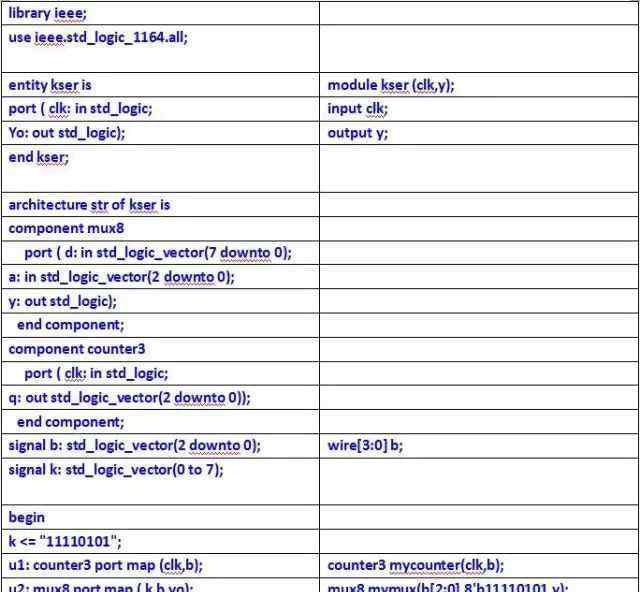

序列信号发生器:kser

预先设计的模块:8个1MUX中的1个:MUX8控制输入A [2...0]数据输入D [7...0]数据输出y。

3位二进制向上计数器:COUNTER3时钟输入clk状态输出q [2...0]

设计要求:“11110101”序列信号由Y口根据时钟节拍输出

新手经常为哪个词条合适而头疼。其实选一个就好。最重要的是在满足功能和性能目标的前提下，开发出良好的代码编写风格，增强代码的可读性和可移植性。

良好代码编写风格的一般原则总结如下:

(1)所有信号名、变量名、端口名都使用小写，以保持与行业习惯一致；常量名称和用户定义的类型要大写；

(2)使用有意义的信号名、端口名、函数名和参数名；

(3)信号名称长度不宜过长；

(4) clk用作时钟信号的信号名，如果设计中有多个时钟，则clk用作时钟信号的前缀；

(5)来自同一驱动源的信号在不同的子模块中使用相同的名称，这就要求在芯片的整体设计中要定义顶层子模块之间连接线的名称，端口和连接端口的信号尽量使用相同的名称；

(6)对于低电平信号，应该用下划线和小写字母B或N表示..请注意，在同一设计中应使用相同的小写字母来表示低电平有效；

(7) rst用作复位信号的信号名称，如果复位信号在低电平有效，建议使用RST _ N。

(8)描述多位总线时，使用一致的定义顺序，建议verilog使用bus_signal[x:0]。

(9)尽量遵循一些行业已经习惯的惯例。例如，*_r表示寄存器输出，*_a表示异步信号，*_pn表示多周期路径的第n个周期中使用的信号，*_nxt表示锁存前的信号，*_z表示三态信号等。

(10)源文件和批处理文件的开头应包含一个文件头。文件头的内容如下例所示:文件名、作者、模块实现功能概述和关键特性描述、文件创建和修改记录，包括修改时间、修改内容等。

(11)使用适当的注释来解释所有的流程、功能、端口定义、信号含义、变量含义或信号组、变量组等。注释要放在它注释的代码附近，要简洁中肯，只要足以说明设计意图，避免过于复杂；

(12)每行语句都是独立的。虽然VHDL和Verilog都允许一行写多条语句，但是每条语句当时都可以单独一行写，可以增加可读性和可维护性。同时，每行保持小于等于72个字符，都是为了提高代码的可读性；

(13)建议缩进，以提高连行和嵌套语句的可读性。压痕一般采用两个空网格。例如，如果Xi交通大学SOC设计中心2中的空网格太多，深度嵌套时网格长度会受到限制。同时，缩进避免了tab键的使用，可以避免不同机器TAB键设置的便携性和对代码的不同限制；

(14)在RTL源代码的设计中，Verilog和VHDL的关键字不能用于命名任何元素，包括端口、信号、变量、函数、任务和模块。

(15)声明模块的端口时，每行只声明一个端口，建议如下顺序:

Clk，rst，使能输入信号的其他控制信号、数据和地址信号。然后断言clk，rst，enalbes其他控制信号和数据信号；输出信号的幅度；

(16)在实例化模块时，使用与名称相关的显式映射，而不是与位置相关的映射，可以提高代码的可读性，方便调试接线错误；

(17)如果同样的代码需要重复多次，尽量使用函数，如果可能的话，对函数进行泛化，使其可以重用。注意，内部函数的定义通常是带注释的，这样可以提高代码的可读性；

(18)尽量使用循环语句和寄存器组，提高源代码的可读性，可以有效减少代码行数；

(19)为一些重要的总是语句块定义一个有意义的标签，对调试有帮助。请注意，标签名称不应与信号名称和变量名重复；

(20)代码编写中的数据类型只使用IEEE定义的标准类型。在VHDL语言中，设计人员可以定义新的类型和子类型，但这些都必须基于IEEE标准；

(21)不要在设计中直接使用数字。作为例外，您可以使用0和1。建议用参数定义代替直接数。同时，定义常数时，如果一个常数依赖于另一个常数，建议在定义常数时用一个表达式来表达这种关系；

(22)源代码中不要使用嵌入式dc_shell集成命令。这是因为其他合成工具不识别这些隐式命令，导致合成结果错误或不佳。即使使用了Design Compiler，当综合策略发生变化时，嵌入式综合命令也不像放在批量综合文件中那样容易维护。这个规则对综合命令有一个例外，就是编译开关的打开和关闭可以嵌入到代码中；

(23)避免在设计中实例化特定的门级电路。门级电路可读性差，难以理解和维护。如果使用特定工艺的门电路，设计会变得不便携。如果门电路必须实例化，我们建议使用独立于工艺库的门电路。比如SYNOPSYS公司提供的GTECH库包含高质量的常用门级电路；

(24)避免冗长的逻辑和子表达式；

(25)避免使用内部三态电路，建议使用多通道选择电路代替内部三态电路。
