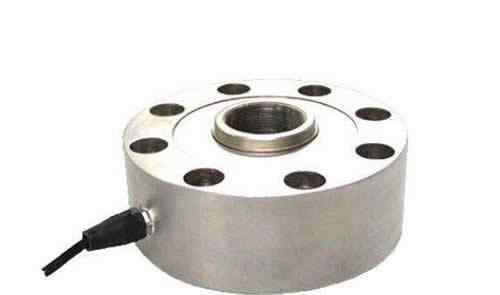

辐条传感器原理
因为它的形状像一个带辐条的轮子，我们称之为辐条传感器。因为它的高度低，所以也被称为低剖面传感器。其突出优点是高度低、精度高、线性好、抗偏心载荷和侧向力能力强等。它可以用来测量压力和张力，因此特别适合称重和测力。
轮辐式传感器结构设计的主要原则
它刚性好。为了保持传感器的工作状态稳定，减少外界振动干扰的影响，应尽可能减小弹性体在载荷作用下的弹性位移，使其具有较高的固有频率。
要有简单合理的整体结构。弹性体应尽量一体化，避免组合结构。减少紧固松动、焊接变形等影响。
它对作用力位置的变化和干扰力的影响不敏感。弹性体应变敏感区的应力分布只随外加力的大小而变化。弹性体工作区具有良好的工艺性能，包括加工、粘接和密封安装。它具有低剖面结构，安装方便，互换性好。低剖面结构可以增强抗偏置负载，使工作状态稳定。
辐条传感器的安装模式
轮辐式称重传感器是一种称重传感器，常用于静态测量和动态测量。原理是弹性体(弹性元件、敏感梁)在外力作用下发生弹性变形，使附着在其表面的电阻应变片(转换元件)随之变形。电阻应变片变形后，其电阻会发生变化(增大或减小)，然后电阻变化被相应的测量电路转换成电信号，从而完成外力转换成电信号的过程。
辐条测压元件的安装方法因传感器而异。一般来说，称重传感器应该有一个固定位置和一个受力位置。为保证固定截面的安全可靠，受力截面不会产生偏心荷载。最后，轮辐式称重传感器的连接方法最常见的称重传感器是四芯屏蔽线，一般分为红黑绿白线。其中红色和黑色接励磁电源。一般来说，激励电源的电压为5- 10VDC，红色电源为正，黑色电源为负:绿色和白色接仪器信号，绿色接信号+，白色接信号。还有一根粗黑线，是屏蔽线，可以接地，也可以接外壳。实际上，粗黑线在屏蔽电缆外的屏蔽层上覆盖有热缩管。
