属于精密分离设备，专门用于固体颗粒小、比重差非常接近的液固两相和液液固三相分离。它是制药、食品、化工、生物制品、饮料制品等行业的必备设备。其工作原理是在强大的离心力作用下，有效分离不同比重的物料，从而达到分离的目的。根据管式分离器的功能，管式分离器可分为两种类型:澄清型(GQ)和分离型(GF)。澄清管式分离器的主要功能是分离液体和固体。分离管分离器的主要功能是将液体(轻液)和液体(重液)或液体(轻液)、液体(重液)和固相从两相处理到三相。根据不同的设备应用范围和不同的设备运行形式，管式分离器也可分为通用型、特殊特殊型(实验室型、中药澄清型、血液分离型、细菌分离型、生物柴油型)、防爆型、全封闭防爆型、冷却型、摆动型和开门型。
产品分类
管式分离器有GF和GQ两大系列，如GQ系列澄清管式分离器和GF系列液-液分离管式分离器。
gf-分离型:主要用于分离各种难以分离的乳状液，特别是两相密度差不大(比重差大于0.1%)的液液分离和杂质含量少的液液固分离。
GQ——澄清型:主要用于分离各种难以分离的悬浮液，特别是低浓度、高粘度、固体颗粒细小、固液比重差小的固液分离。
工作原理
分离器由机体、传动装置、转鼓、集液盘和进液轴承座组成。滚筒上部为柔性主轴，下部为阻尼浮动轴承。主轴通过连接座和缓冲器与从动轮连接。电机通过主动轮和张紧轮将动力传递给从动轮，使滚筒绕自身轴线高速旋转，形成强大的心理力场。物料从底部进液口注入，离心力迫使料液沿转鼓内壁向上流动，由于不同组分的密度差异，料液分层。
GF型:高密度的液相在转鼓内形成外环，低密度的液相形成内环，流到转鼓上部各自的排液口排出。微量固体沉积在转鼓壁上，停机后手动排放。
GQ型:高密度固体和颗粒逐渐沉积在转鼓内壁上，形成沉积层，停机后人工排放。澄清后的液相将流向滚筒上部的排水口，由集液盘收集后排出。
产品特性
液体中的杂质被这台机器分离出来，达到澄清的效果。用于分离各种难以分离的悬浮液。特别适用于浓度小、粘度大、固体颗粒细、固液重量小的固液分离。
应用范围
动植物行业的提取分离:分离过程直接影响中草药(包括植物提取和动物提取)的最终产品质量。一些多糖、蛋白质、果胶、皂甙、不能通过过滤过程去除的不溶性流体杂质，以及提取过程中留下的细小颗粒可以通过管式分离器分离。
食品工业:食醋、调味品、炼油、去除果汁饮料中的纤维、果胶、不溶性蛋白质、残浆等杂质、鸡精分离、盐脱卤、产糖脱蜜、保健酒除杂、酵母分离等物料。
血液制品:可用于从人、鸡、猪、牛、羊的血细胞中分离血浆。可用于制备血浆(血细胞)蛋白粉、白蛋白、血红素、凝血酶、SOD等。
生物制药:用于疫苗制备和细菌分离。如狂犬病疫苗、DTP疫苗、肺炎疫苗、大肠杆菌、芽孢杆菌、芽孢杆菌、乳酸菌等。
管式分离器技术参数
项目模型
45(GQ楼)
75(GQ楼)
105(GQ楼)
125(GQ楼)
150(GQ)
滚筒直径毫米
45
75
105
125
142
滚筒转速r/min
10000-28000
19000
15620
15000
13400
滚筒容积l
0.4
2.2
六
八
10
分离系数
- 19800
15200
15700
15750
14300
通过能力
~100
600
1200
1500
2500
电动机功率kw
0.4
1.5
2.2
3.0
3.0
机器重量千克
90
300
570
610
665
总尺寸mm
500*420*760
760*450*1120
840*500*1600
900*550*1600
1020*600*1600

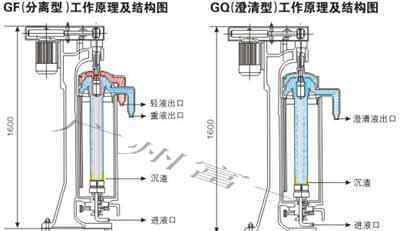

管式分离器的工作原理及结构图
优点1。品牌沉淀规模50年强势
成立于80年代，厂房占地60多亩，厂房和办公楼13000多平方米。
董事长孙先生是中国第一位管分离器员工，拥有50多年的设计和制造经验。
中国第一台28000转/分高速分离机的发明人，管式分离机发明专利和数十项国家专利的拥有者。
第二，标准制定者引领行业
国内市场上管式分离器设备数量最多的品牌，中国管式分离器操作标准的起草和制定单位，参与起草各种离心机标准。
集团一直专注于离心分离技术和设备的R&D和制造，为国内外数万用户提供离心分离设备和解决方案，引领离心分离设备和离心分离技术的发展方向。
优点3。设备齐全的产品远销国内外
拥有各类大型生产设备300套，拥有完善的理化实验中心、无损检测实验室和超速实验室。

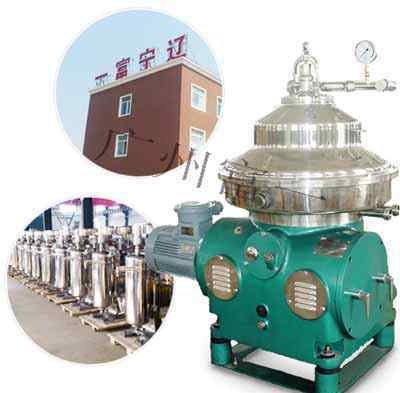

中国最大的管式高速分离器制造商，中国大型高速分离器生产基地。
公司拥有独立的进出口权。目前设备出口新加坡、泰国、马来西亚、土耳其等国家。
优势4:量身定制专属解决方案，解决你的分家问题
50年来专注于固液分离解决方案，为全球近30，000家企业提供专业服务。
专业的产品应用技术人员为您量身定制最佳的过滤和分离设备解决方案，解决所有分离问题。一站式服务让您省心。
