在目前的疫情下,全国各地都迫切需要筛查出疑似肺炎患者。额头温枪因其方便快捷而被国家广泛使用,也成为企业申请复工的必备工具。学习完面罩的技术知识,金世凯先生给大家展示一下额头温度枪的技术原理。
根据物流原理,所有温度高于零度(-273.15℃)的物体都在不断向周围发射红外能量空。其辐射特性、辐射能量和波长分布与物体表面温度密切相关。另一方面,通过测量物体本身辐射的红外能量,可以精确测量其表面温度,这就是红外辐射测温的机理。
人体和其他生物一样,在周围辐射释放红外能量,其波长一般为9-13μm,在0.76-100 μ m的近红外波段,由于这个波长范围内的光不被空气体吸收,也就是说人体的红外辐射与环境影响无关,与人体所包含和释放的能量有关。因此,只有通过测量人体自身辐射的红外能量,才能准确测量人体表面温度。根据这一原理,设计制造了人体红外温度传感器。
目前,红外温度传感器根据用于能量转换的材料不同,可分为以下几种类型:
输出电压:0-10mv;
热电堆温度传感器的最大温度范围为-60℃至+1200℃

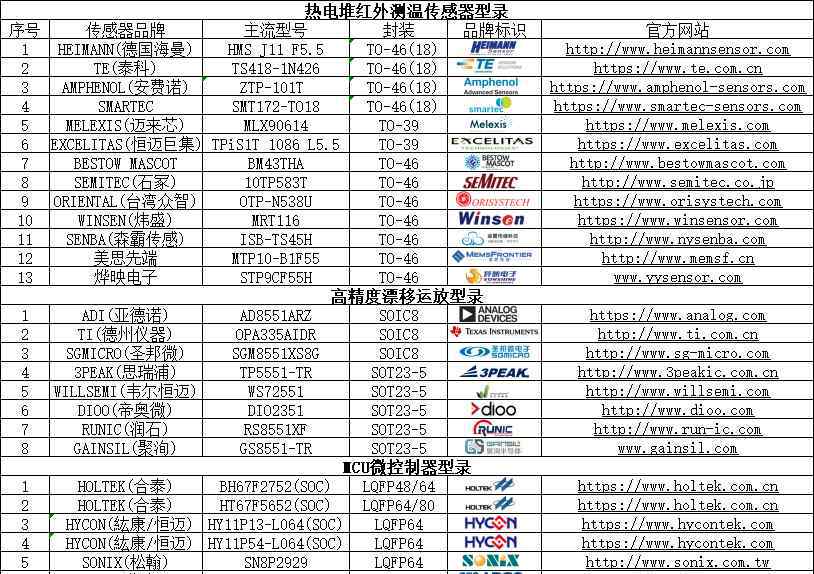

红外热电堆传感器成品图中主要有两种包装形式:TO46(TO18)/TO39(TO5);
热电堆温度传感器也分为模拟传感器和数字传感器

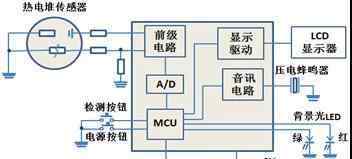

对红外热电堆模拟传感器采集的信号进行处理,经过运算放大器处理后输出给单片机进行处理。该方案在成本上有一定优势,适用于测量精度要求不高的应用。考虑到价格,目前市场上大多采用。
用数字红外温度传感器代替模拟红外热电堆传感器具有采集精度更高、硬件设计和软件处理简化的优点,而缺点是数字红外温度传感器比模拟传感器昂贵。
红外测温枪额头温度枪方案芯片FNK2032
红外测温枪的核心芯片主要由ADC芯片和控制芯片组成,可以实现按键控制、LCD显示、电量检测等功能。
红外测温仪的工作过程:红外测温仪由光学系统、光电探测器、信号放大器、信号处理、显示输出等组成。光学系统采集目标在其视场内的红外辐射能量,视场的大小由光学部件和温度计的位置决定。被测物体辐射的红外线首先进入温度计的光学系统,然后入射的红外线被光学系统收集,使能量更加集中;采集的红外线输入光电探测器,探测器的关键部件是红外传感器,其任务是将光信号转换成电信号;光电探测器输出的电信号由放大器和信号处理电路根据仪器内部的算法和目标发射率进行校正,然后转换成被测目标的温度值。
红外测温枪前额温度枪方案参数:
技术参数和产品特性
人体温度计的最佳红外波长为9-13微米(微米),最大测温范围为35-45℃。通过校正和校准耳朵和前额表面温度与实际体温之间的偏差,可以显示精确的体温。
具体参数如下:
精确测量:测量偏差≤ 0.3℃。
快速测温:测量时间小于1秒。
测量距离:可在5-15CM范围内适配,无需固定测量距离。
屏幕显示:液晶屏显示测量的温度。
单位换算:用摄氏度和华氏度相互换算。
温度报警:自由设定报警温度
存储数据:存储测量数据以供分析和参考
非接触式:在不接触人体皮肤的情况下测量人体的耳腔和前额
设置和修改:可以修改和设置参数,以适应不同的肤色,如白色、黑色、黄色和棕色
易于使用:多键测量,易于操作

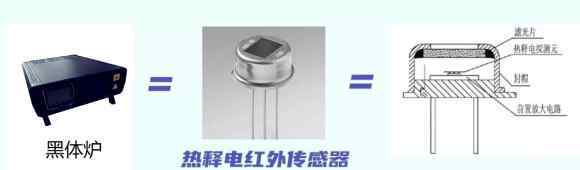

人体前额温度枪的校准分为环境温度校准和黑体温度校准
环境温度:将传感器放入温度为25.00±0.02℃的水箱中,稳定后按键确认,通常需要30秒。
黑体温度:先将黑体炉调至37.00±0.02度,然后将传感器插入黑体炉内,按键确认何时稳定。通常需要20个小时
非接触超温枪的设计和生产需要准备什么
首先要有配套的外壳,液晶屏,传感器,产品规格。只有这样,芯片方案才能从软件和硬件两方面进行开发
1.外壳里有多少个功能键,它们的作用是什么?
2.液晶屏需要多少英尺
3.传感器是数字的还是模拟的
4.产品规格:什么样的电池电源,家用还是医用,需要校准吗
生产测试要求
有黑体炉吗?精度为0.02-0.05°C,测试阶段需要黑体。
工厂有暖气房吗?中、高、低温均可调节
你知道如何操作散热器吗?还有一个不清楚的因素是结构、光学元件和传感器中的一个出现故障,导致持续的测试和校正。电子设计工程师可能解决不了这些问题。
有临床实验资源吗?(去医院,他们有大中小身材的人发烧不发烧,做一段时间的检测数据)
如果做医疗监管,一定要有国内CFDA医疗资质?国外称FDA和CE医疗(CFDA最早需要一年半时间审批)。
