rcdlsq(楼主)：

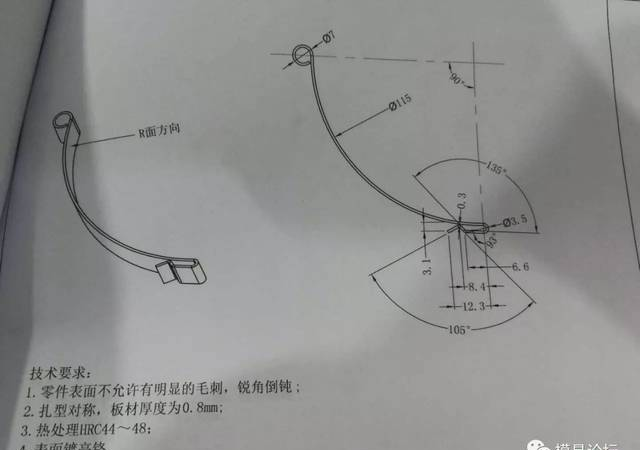

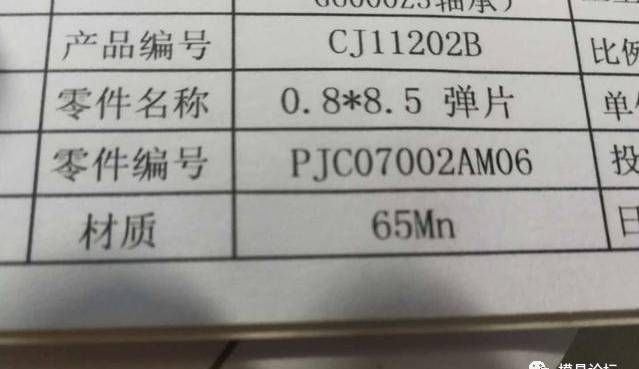

材质为65Mn的0.8厚弹片，想要无废料连续模，送料方向与模具垂直，就是模具侧面送料，切断后在模内送料成型，头上直径3.5mm的半圆很重要，如没有做到半圆，弹片疲劳测试这里会裂开，请问大家有什么好的方案，模内怎么送料？怎么保证直径3.5mm？谢谢了！
没田的农民：
很重要是多重要，总得给个公差吧。
rcdlsq(楼主)：不好意思，只是要做出这个半圆，保证测试强度，没有很严的公差要求，+/-0.15没问题，谢谢了。
LIAOYAO：
送料方向与模具垂直，就是模具侧面送料，
连续模有哪套不是从模具侧面送料的
怎么保证直径3.5mm？
没公差没得细节讨论，一般就是卷圆加整形咯。
标注方式不规范，超过半圆才用直径符号，不足半圆都是标半径R_ 。
右下角标尺寸又标角度，可以坑埋一大群人。
rcdlsq(楼主)：
就是送料机在冲床正面，半圆公差+/-0.15。
LIAOYAO：
可以用抽芯，也可以用多段小圆弧慢慢卷圆，要真圆度就不要想去减少工站，要保证圆弧就得用内外模去成形，只靠外模是难保证的说。
rcdlsq(楼主)：
嗯，好的，抽芯，可以保证半圆，还有一个问题，模内切断送料有什么好建议没有？
LIAOYAO：
不懂为啥要用模内送料，模外送料机又不贵，低速滚轮送料机在浙江那边有家厂的产品才卖不到 3000 元。
若是一出2的模式则更能保证分断的精度，但是折弯部分就麻烦一些，零件需要有段差。
若是一出1的模式，可以考虑用半剪切（撕破）工艺。
以上两种都是产品展开长的方向为料宽，产品宽度为送距。
陈延彬：
纹向不就不对了吗 65mn 淬火。
熊猫耳朵：
跟汽车点烟器里的接触片差不多啊，他们做的模具好像跟你说的意思差不多。
rcdlsq(楼主)：
具体是怎么做的呢？谢谢了！
熊猫耳朵：
零件宽度多少，直接开条尺寸就是多少。第一部中间大圆弧预弯加切断，圆弧中间是用类似于卡簧之类的夹持，等模具面打开的时候回复到第二部工作位，既当夹具又当浮料销得功能！具体的我也说不上来了，去别人厂里看他们打产品时候看到的就是这样！那个材料原先是用不锈钢的后来偷材料用了不锈铁，你的产品毛刺要求高的话就做不了了。
前生：
哎，现在的很多“设计"都很奇葩。我有一家客户，怎么说呢，现在但凡有一点事情做，我都不愿意做他们家的东西，虽然他家的东西确实多。
所有图纸90%不出2D档，最多搞个PPT,画个圈，说必须要准。
SKD11的材料，58-60度，整个一个大3D面，轮廓度什么的请一色0.005,你要和他们检讨，人家根本不了你，原因末，做过生意的同志们就明白。
guwq0724:
材质为65Mn的0.8厚弹片，想要无废料连续模，送料方向与模具垂直，就是模具侧面送料，
连续模具送料器大多位于冲床左侧，完全满足你的要求。
切断后在模内送料成型，头上直径3.5mm的半圆很重要，如没有做到半圆，弹片疲劳测试这里会裂开，用无废料冲裁，满足不了此要求。
重要就合理安排模具工艺和结构呗。
请问大家有什么好的方案，模内怎么送料？怎么保证直径3.5mm？谢谢了！
为什么现在很多人想用模内送料呢？
是想降低冲裁速度吗？调慢SPM即可。
模内送料是以前送料器未普及时所采用的。
合理安排工艺和结构，可以满足产品正常要求。
