从事CAD相关工作的人无法避免打印设置。通常公司会有自己的打印样式设置文件，也就是带扩展名的文件。ctb。一些公司将印刷业务外包给印刷厂，以节省员工时间。所以设计师经常打印成PDF格式。

如果想更清晰的看到蓝图的褪色效果，在推荐蓝图之前先把硫酸图打印出来，线条的褪色程度一目了然。PDF版本，有时候不太明显，一眼就能看出来，但仔细检查还是能识别出来。

不同专业的图纸上的东西需要不同地突出显示。本专业的东西需要加粗突出，其他专业需要轻突出。一般有两种方法可以解决这个问题:一种是在绘图时提前设置粗线，另一种是通过打印样式表来设置。

方法一:提前设置加粗

操作简单。通过图层设置线条粗细，或者如果图形中使用的线条本身是多段的，则通过以下操作进行设置:

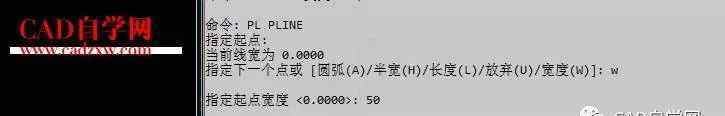

P1-指定屏幕中的起点-W-输入您想要的宽度，输入-输入，然后完成。

方法2:打印样式表设置

推荐这种方法。无论您在绘图中使用什么线条，只要您想要突出显示的线条的颜色不同于其他线条，您就可以设置打印样式表，使其在打印时加粗和变轻。

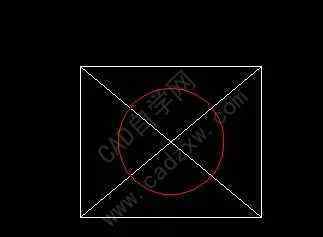

例子:图中白线是我不重要的点，想打印出灯光效果。红圈要突出加粗。

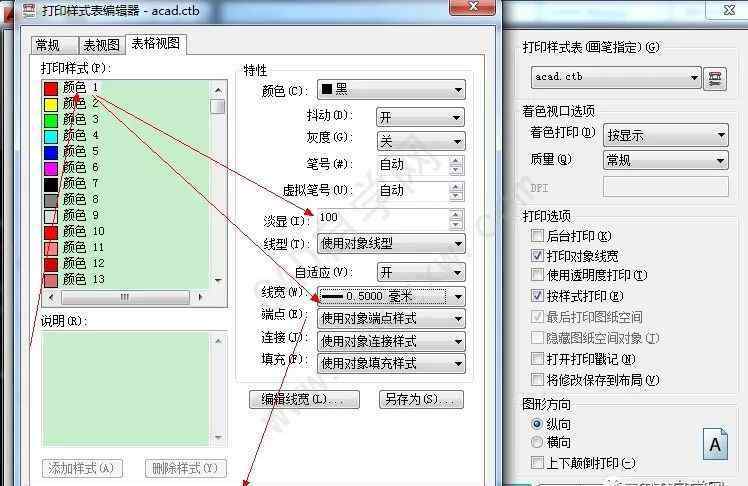

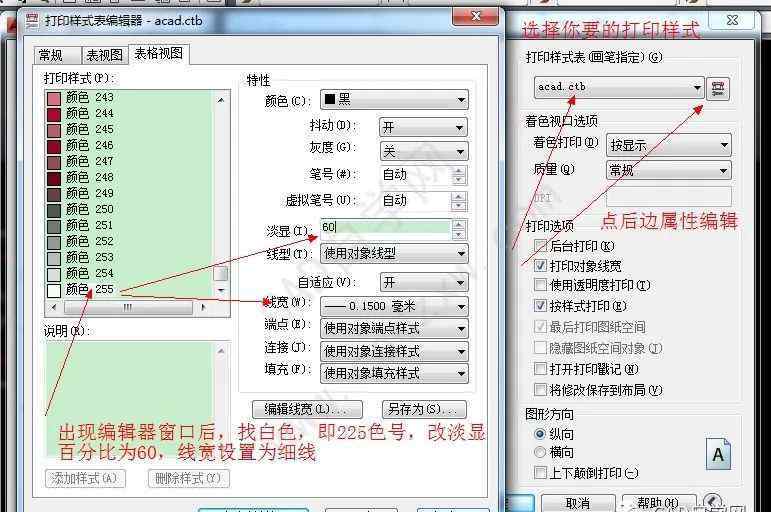

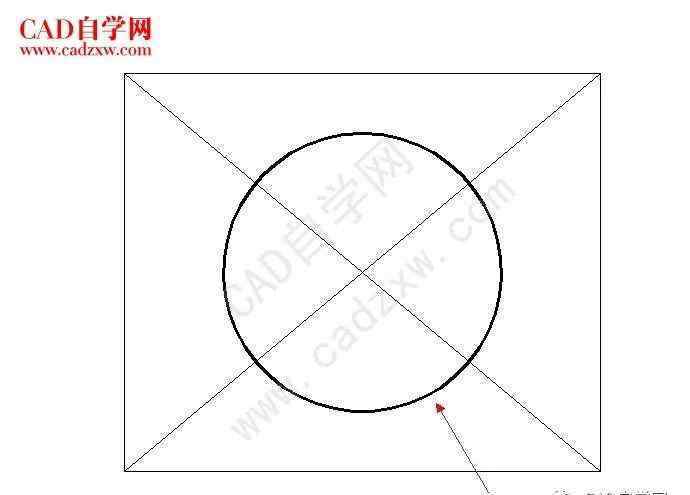

步骤:CRTRL+P，打开打印管理器，选择打印样式表，编辑属性，选择白色，将淡入度从100调整为60，一般默认为0.15细线，不做调整。选择红色，灯光显示的默认值一般为100，即不透明，不调整。将线宽更改为0.5并保存。打印后可以看到型号都是细线，只是颜色不同。打印出来的PDF预览效果是红色加粗，重点突出，白色是灰色(由于光线透明度的影响)。

写在最后:

1.如果模型中的线条，如多线段，设置为加粗的线宽，如50，则不受打印样式表中线宽的影响，即如果表格中没有细线，则打印出来的线条仍然是粗线。

2.关于印刷风格你应该了解的。

绝大多数公司都会有统一的印刷风格，有的没有，需要自己建立，所以方法和第二种方法一样。

领导说要剧情，然后给你发了一个现成的打印样式“acad.ctb”。怎么调出来？

步骤:文件-打印样式管理器-弹出存储打印样式的文件夹窗口-将acad.ctb放在原acad.ctb的位置-关闭。

然后，打开要打印的图片——ctrl+p——跳出打印窗口——如果没有找到打印样式表列，点击右下角的帮助后会弹出小箭头——选择acad.ctb——从打印样式表的下拉列表中——是。

然后，选择打印机，选择图片框，等等。
