文字符号 元器件的图形符号和文字符号大全,都在这里了

关键提示

电路图符号包括元件符号和绘图符号,如导线、波形和轮廓。

常用元件符号包括无源元件、半导体管、电子管、传感器装置、控制保护和指示装置、集成电路等。见表2-1 ~表2-20。

为了方便阅读和记忆,我们将常用元器件国家标准GB4728.1—2005中规定的图形符号与GB7159—1987中规定的文字符号进行比较,并以表格的形式进行介绍。

1.无源元件的符号

常用的无源元件包括电阻、电容、电感、压电晶体等。它们的图形符号和文字符号见表2-1 ~表2-4。

表2-1电阻器的图形符号和文本符号

表2-1 表2-1

表2-1 表2-1

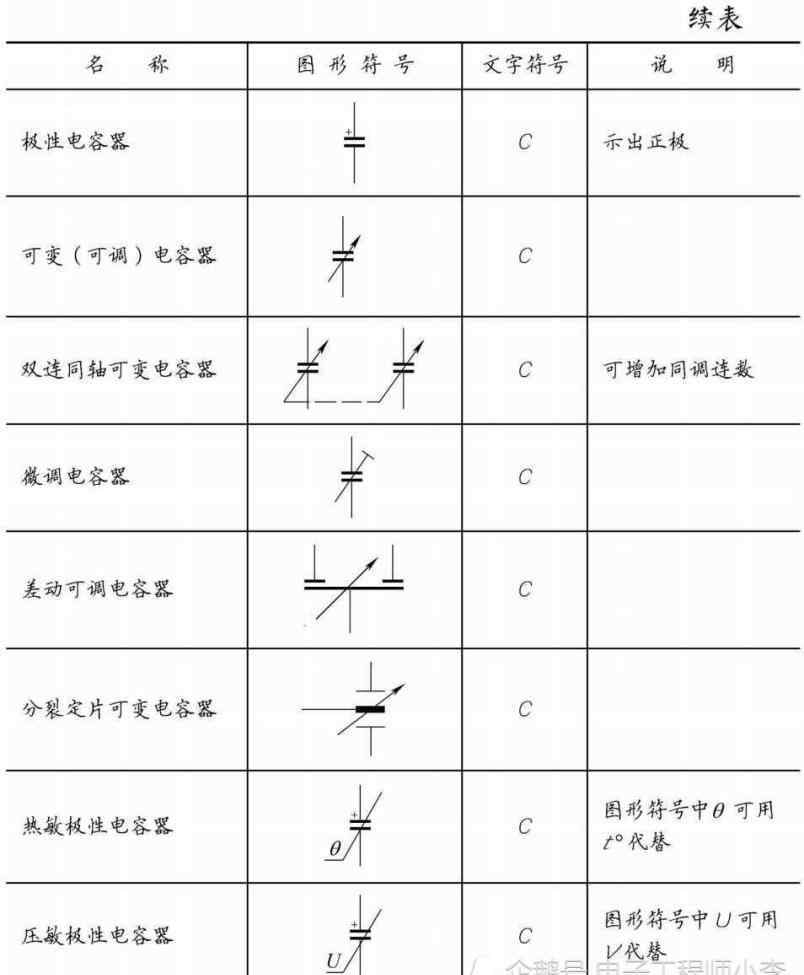

表2-2电容器的图形符号和文字符号

表2-2 表2-2

表2-2 表2-2

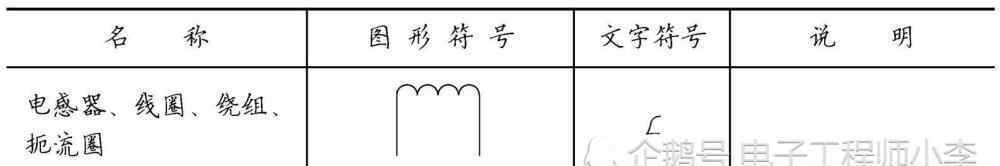

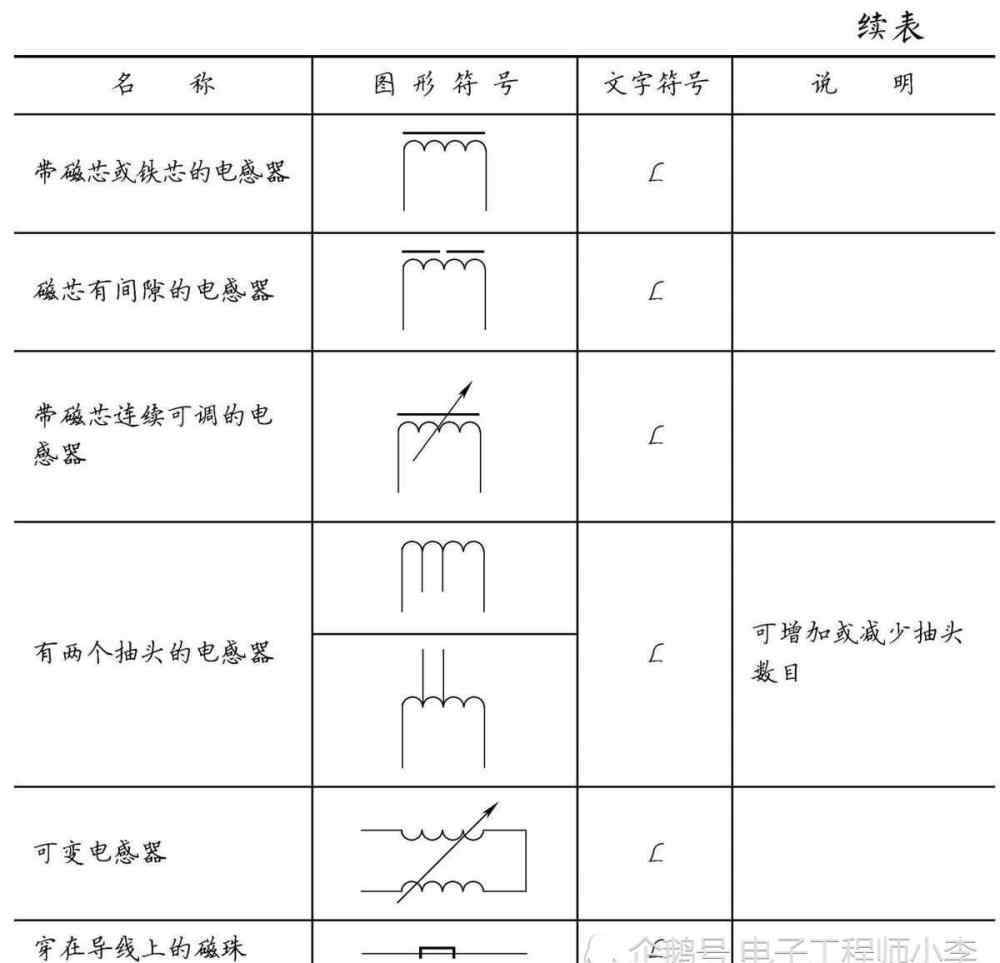

表2-3电感器的图形符号和文本符号

表2-3 表2-3

表2-3 表2-3

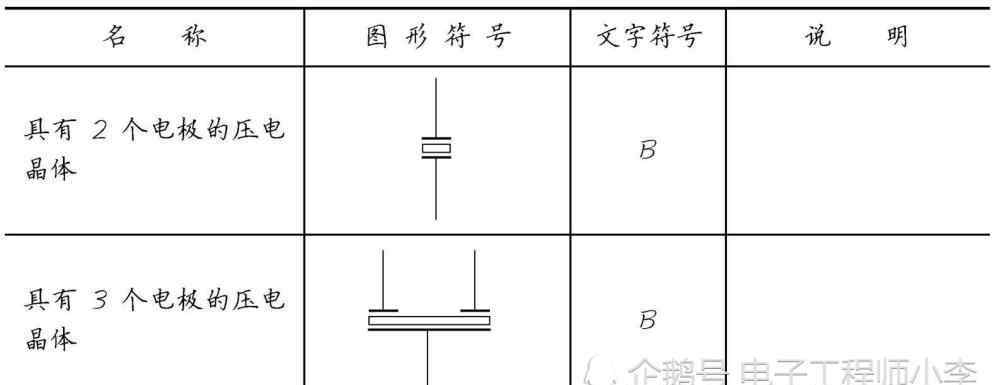

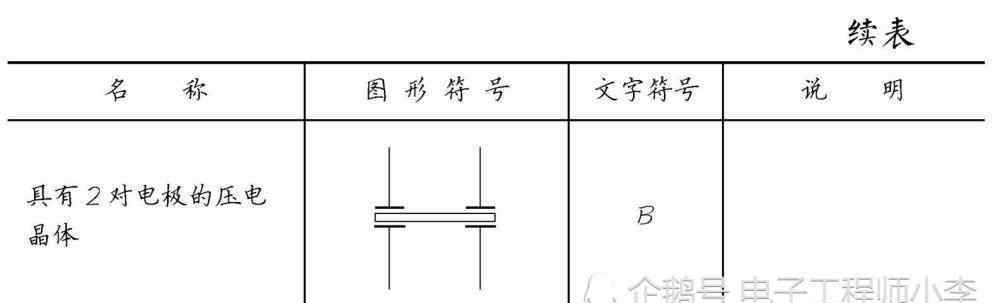

表2-4压电晶体的图形符号和文字符号

表2-4 表2-4

表2-4 表2-4

2.半导体管和电子管的符号

常用的半导体管和电子管元件包括半导体二极管、晶闸管、晶体管、场效应管、光电器件、电子管、显像管和显示器件等。它们的图形符号和文字符号见表2-5 ~表2-10。

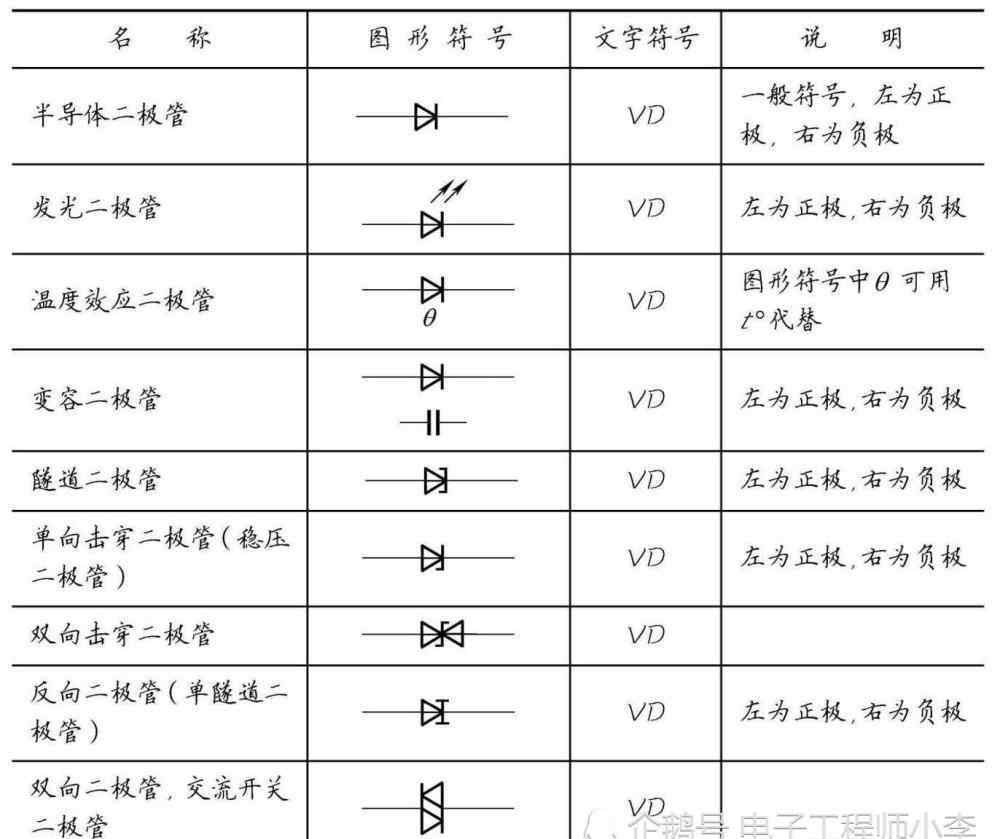

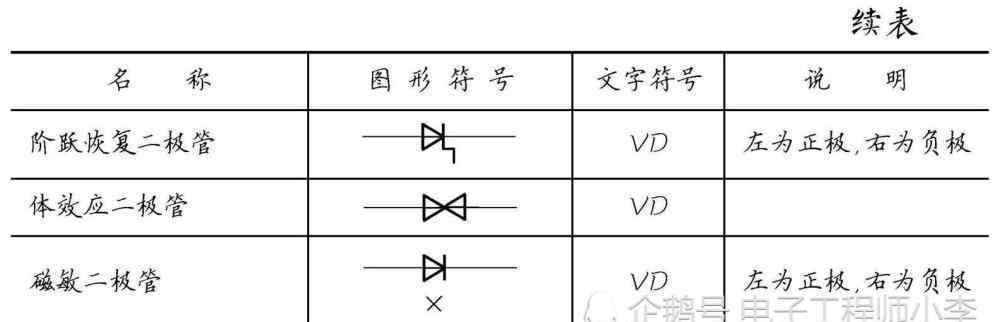

表2-5半导体二极管的图形符号和文字符号

表2-5 表2-5

表2-5 表2-5

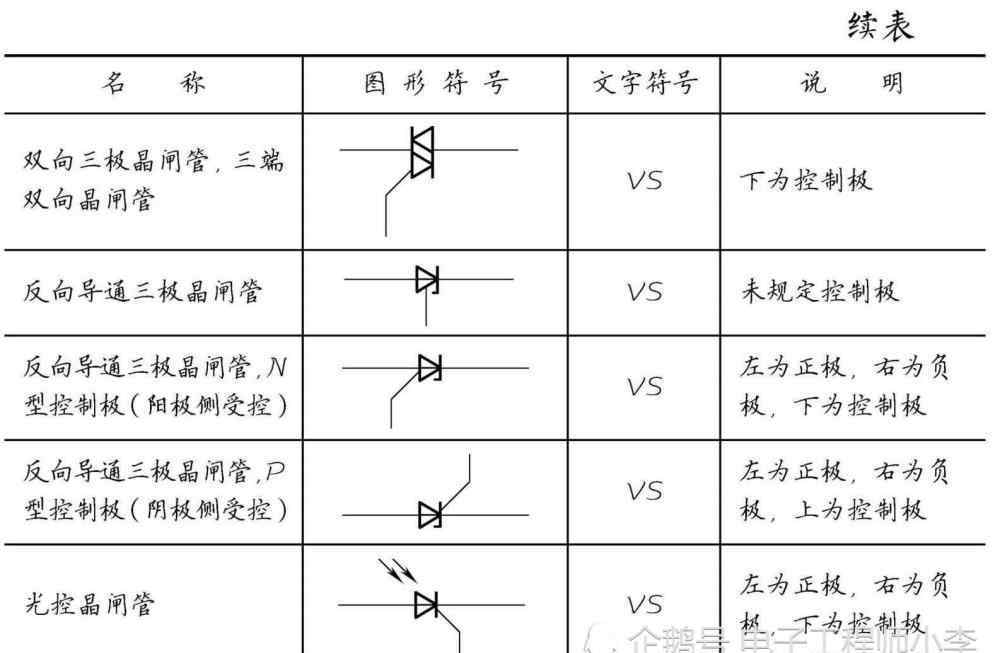

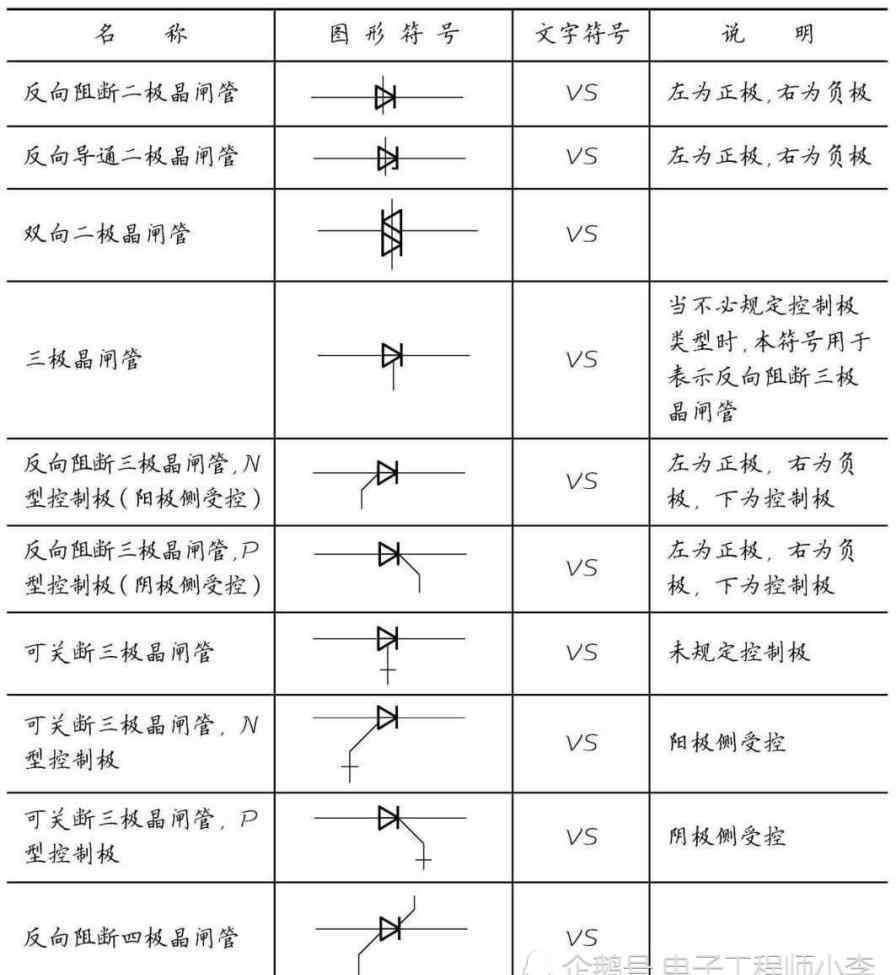

表2-6晶闸管的图形符号和文字符号

表2-6 表2-6

表2-6 表2-6

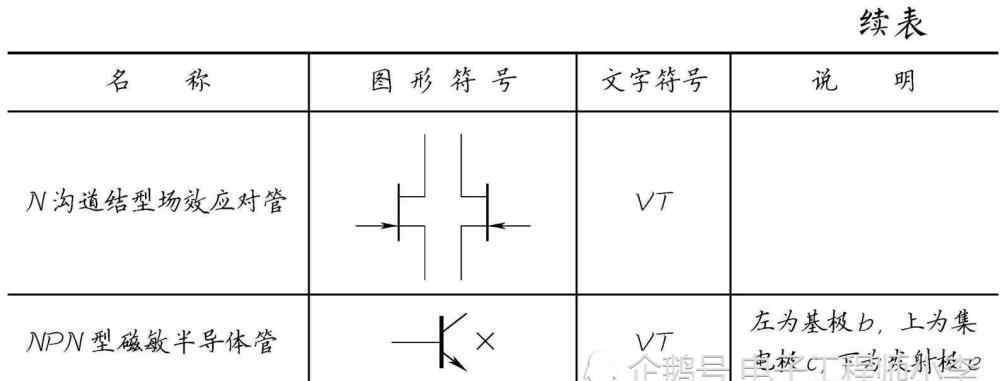

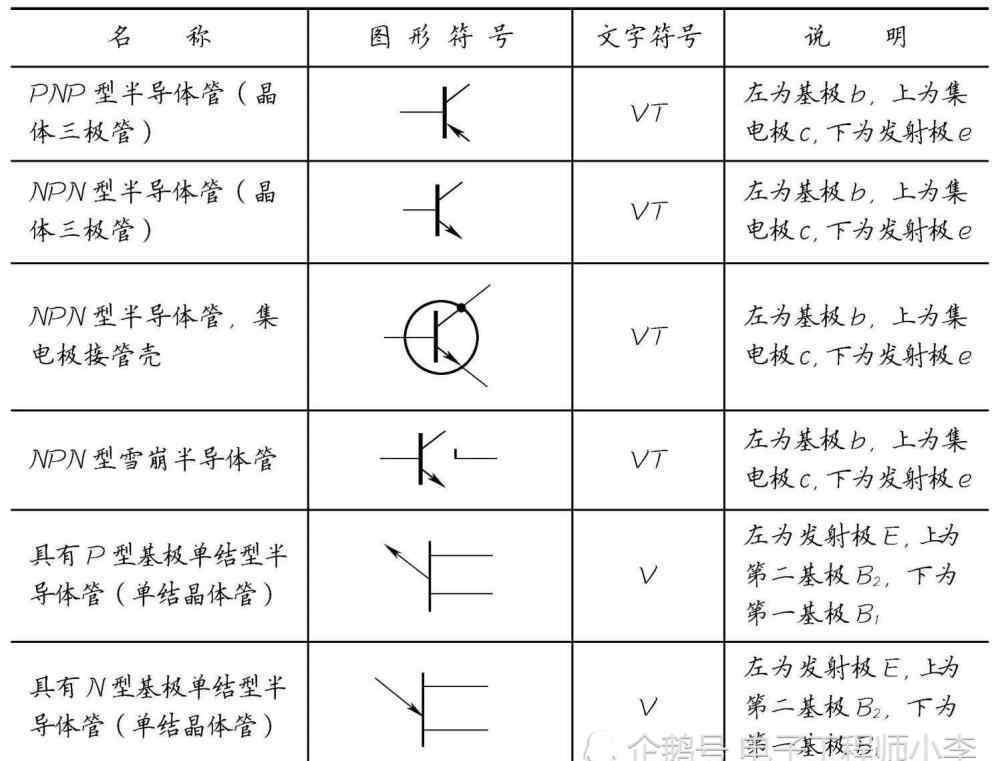

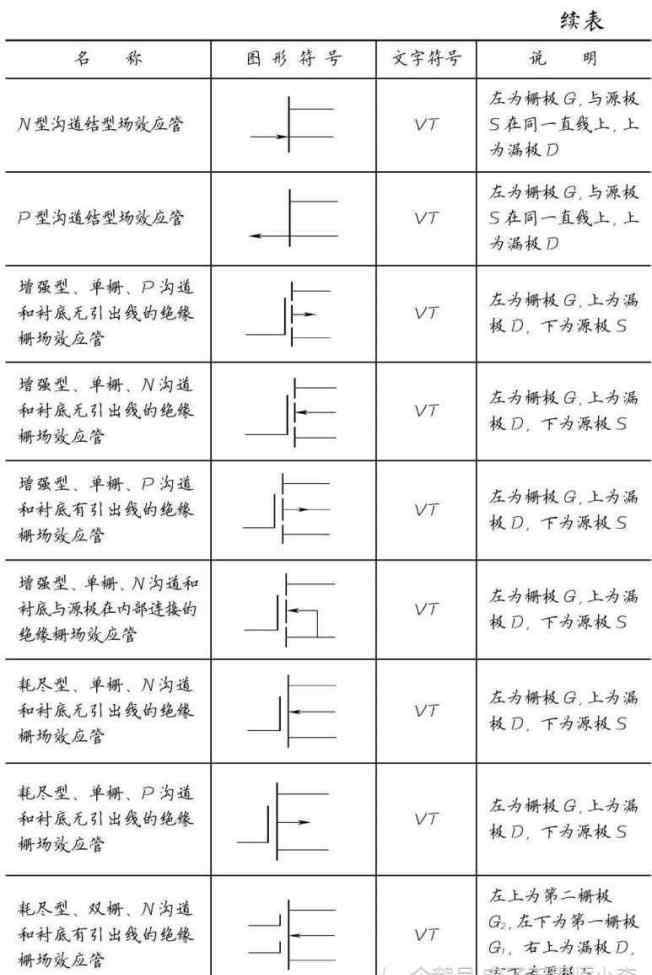

表2-7半导体管的图形符号和文字符号

表2-7 表2-7

表2-7 表2-7

表2-7 表2-7

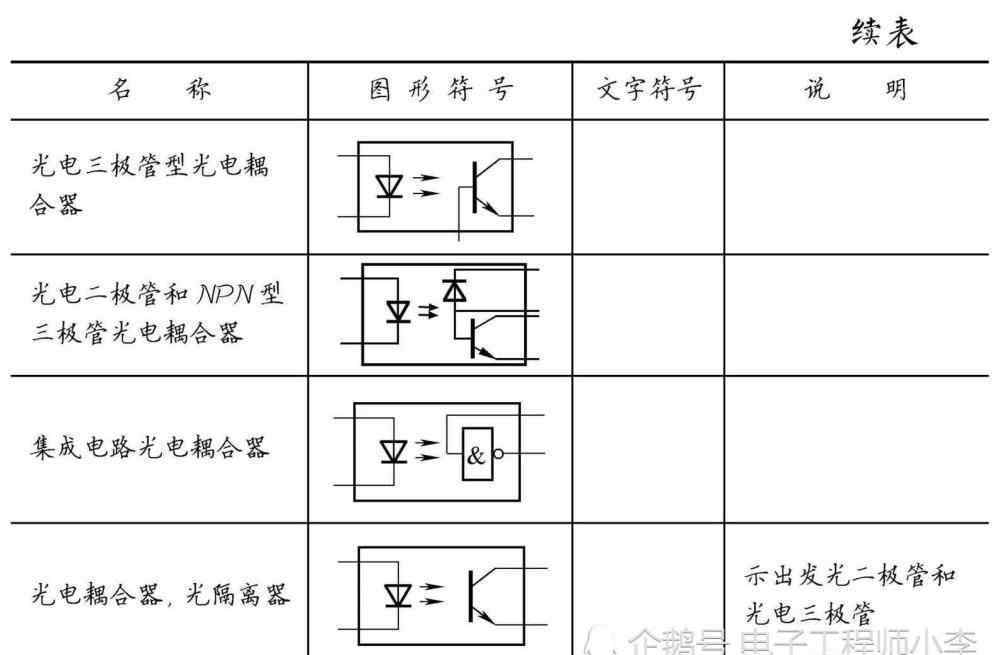

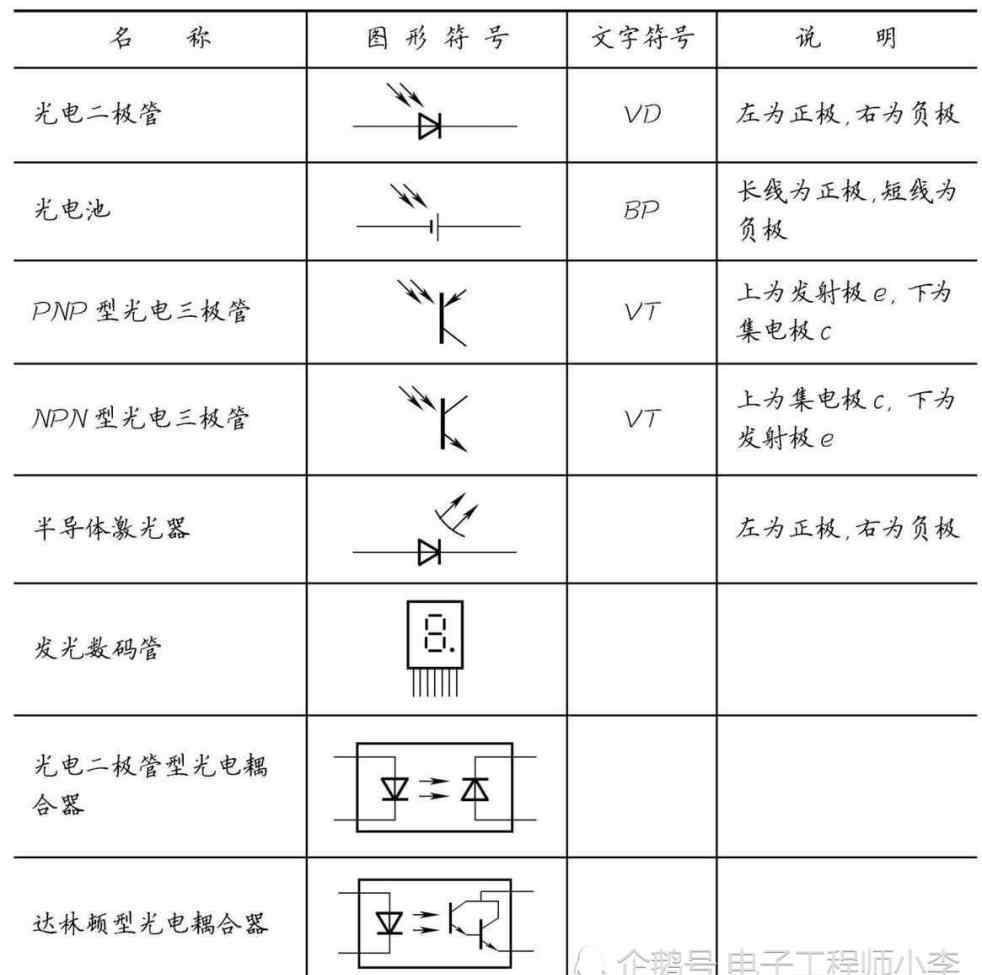

表2-8光电器件的图形符号和文字符号

表2-8 表2-8

表2-8 表2-8

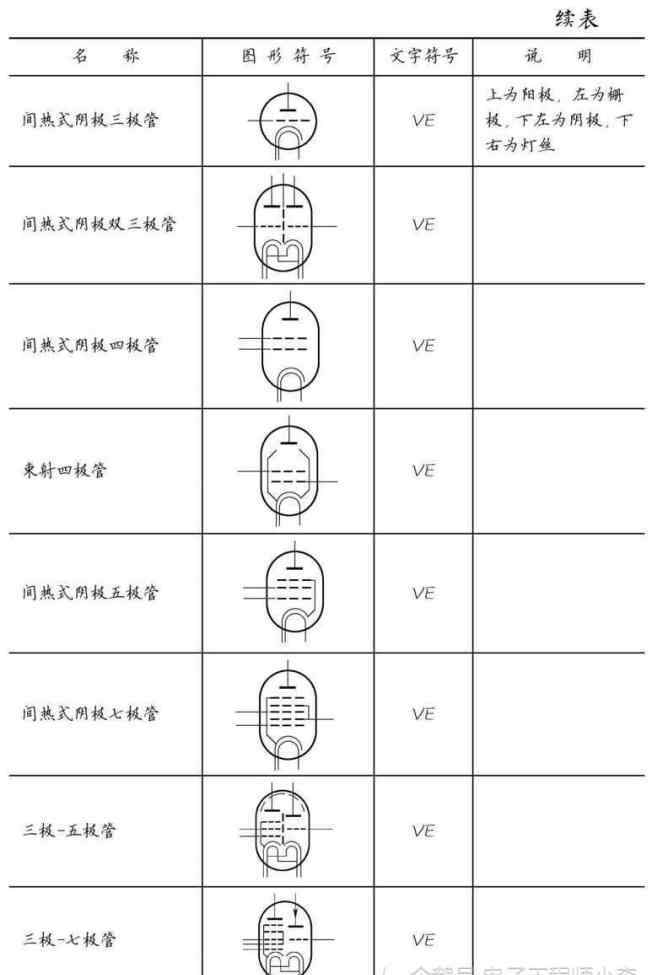

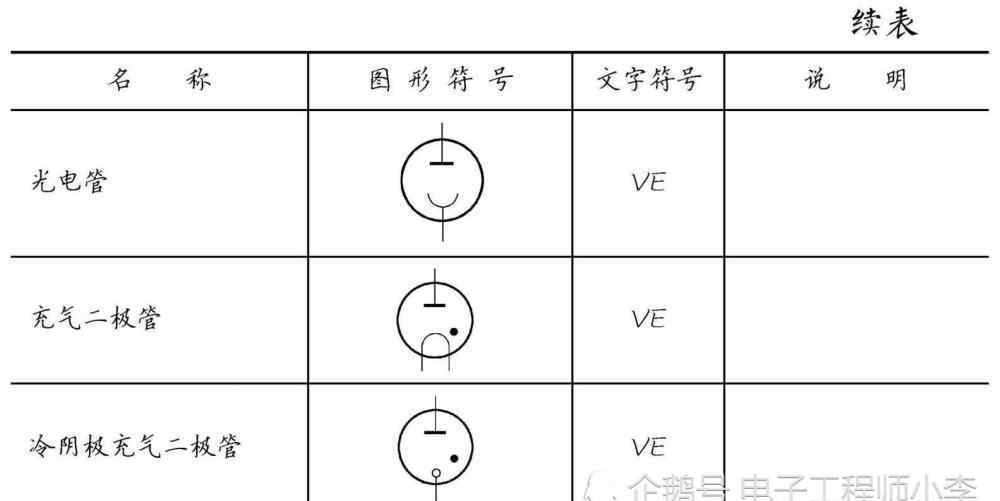

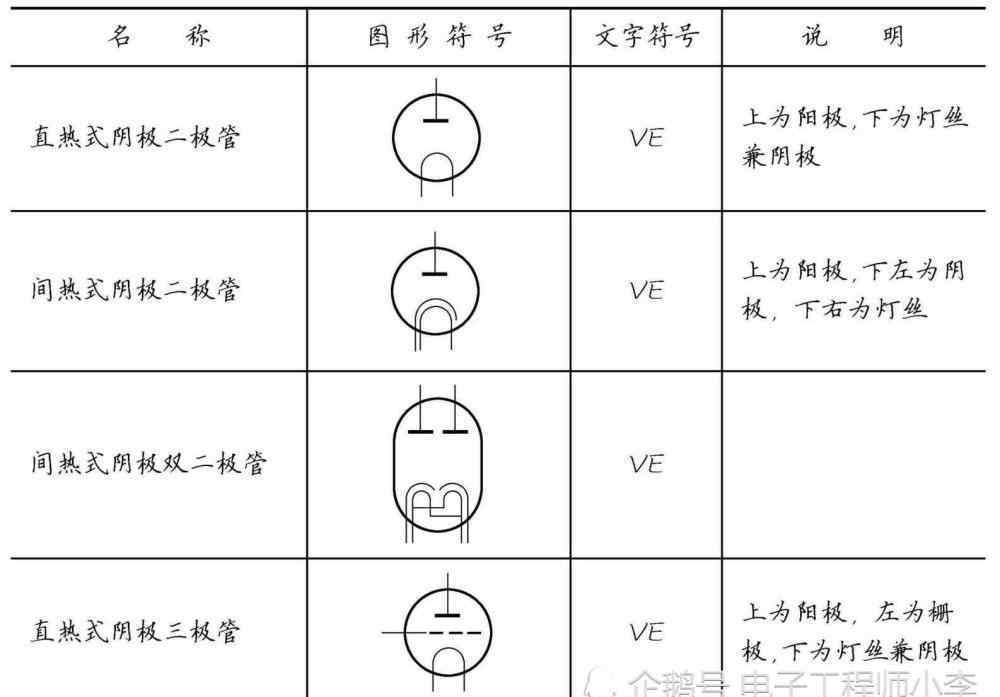

表2-9电子管的图形符号和文字符号

表2-9 表2-9

表2-9 表2-9

表2-9 表2-9

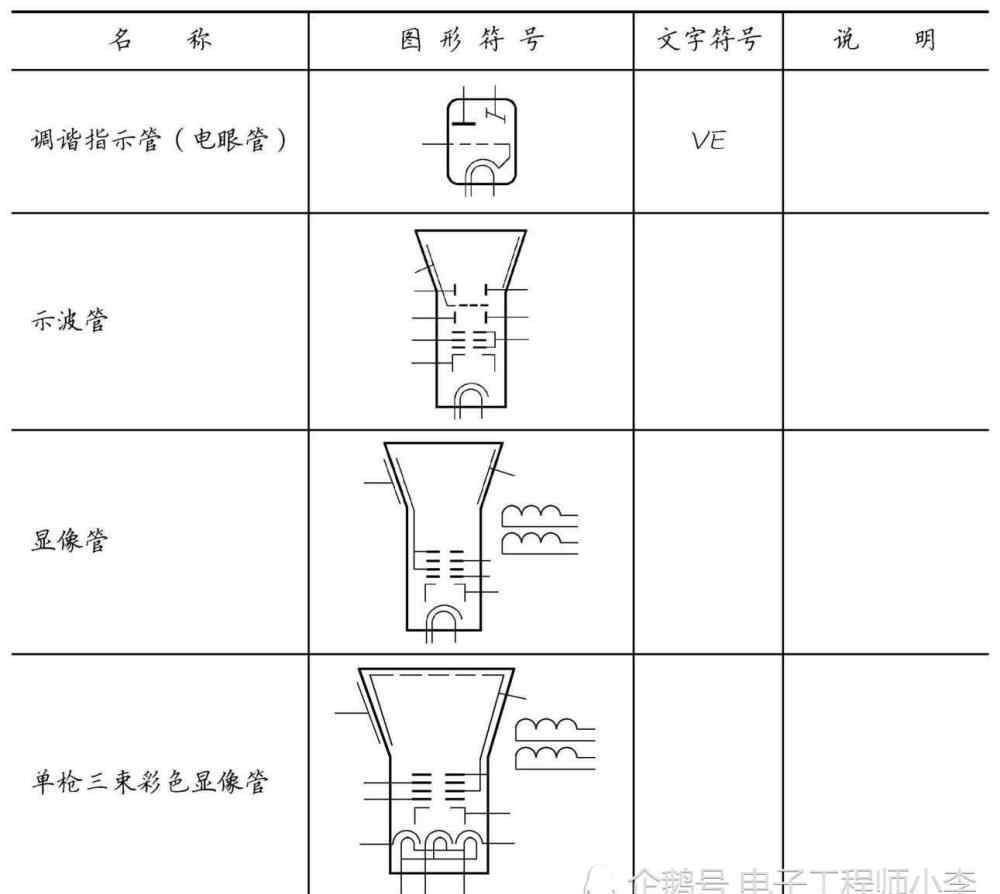

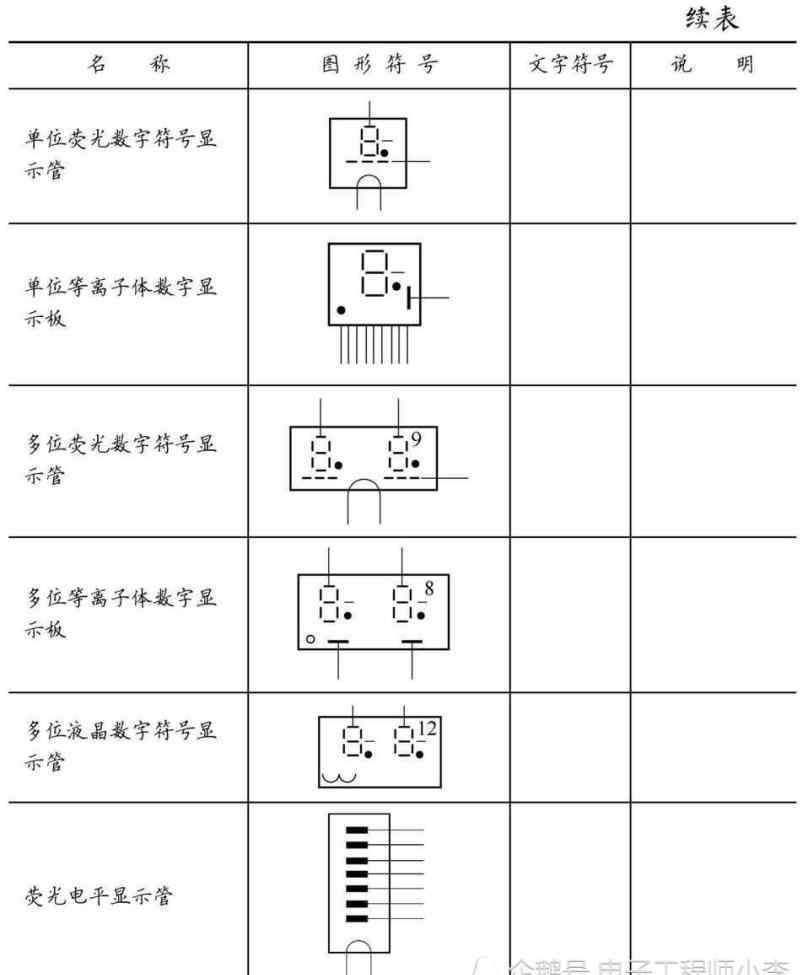

表2-10显示设备的图形符号和文本符号

表2-10 表2-10

表2-10 表2-10

3.传感器设备的符号

常用的换能器有电机、变压器、转换器、电池、电声换能器、磁头、天线等。它们的图形符号和文字符号见表2-11 ~表2-14。

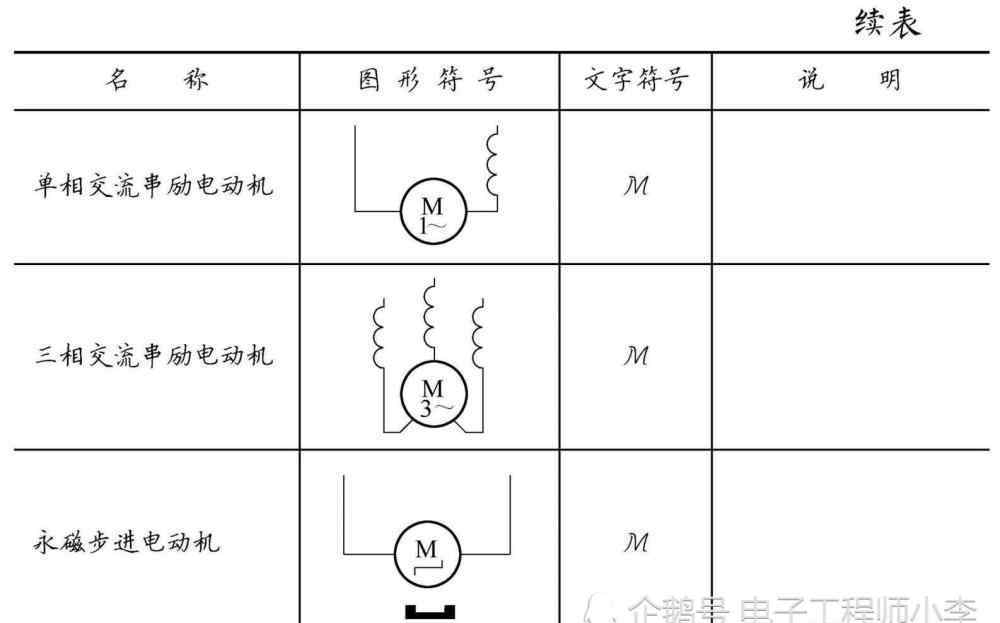

表2-11电机的图形符号和文本符号

表2-11 表2-11

表2-11 表2-11

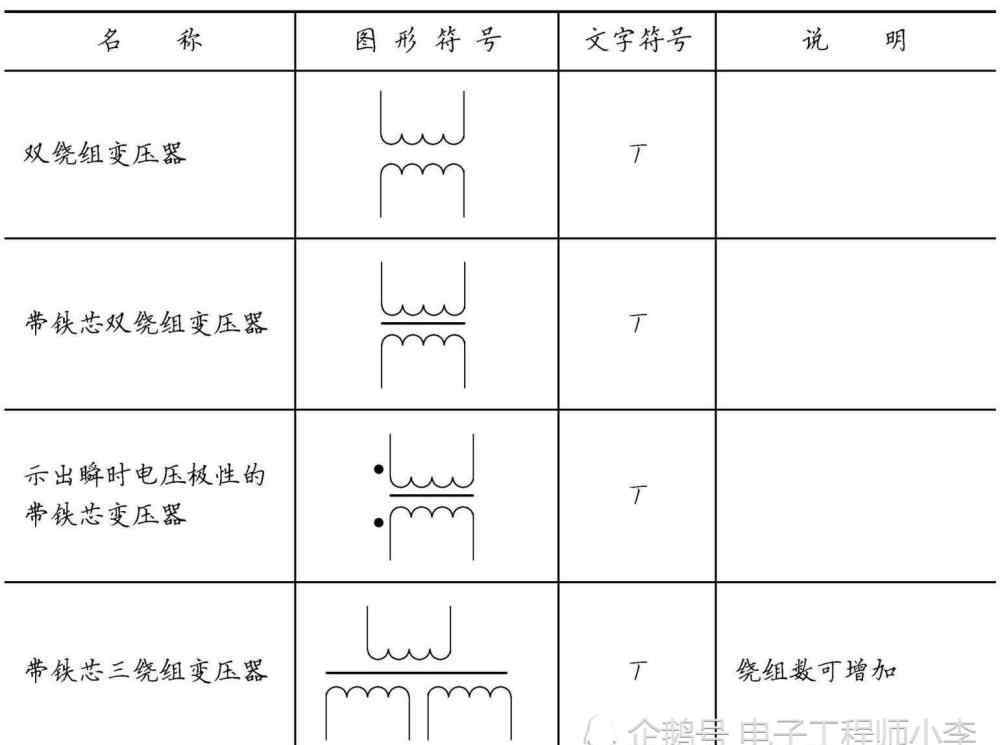

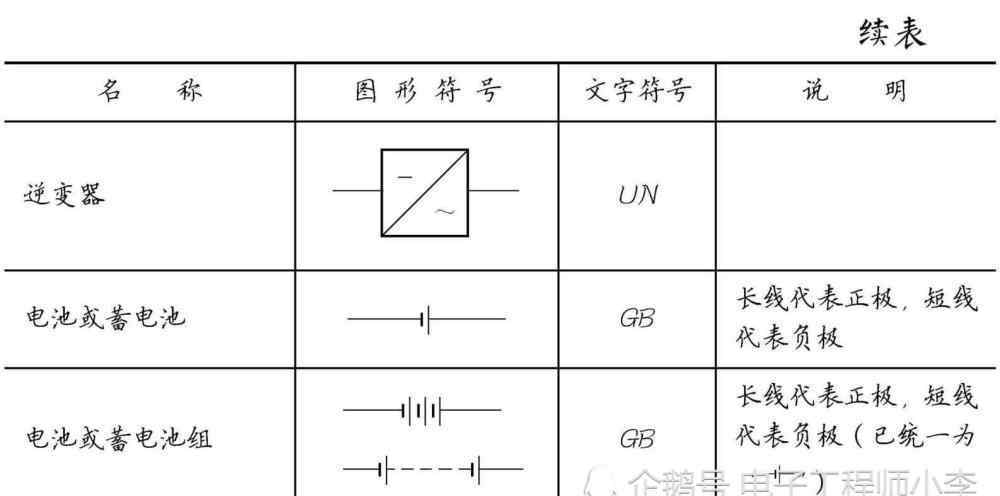

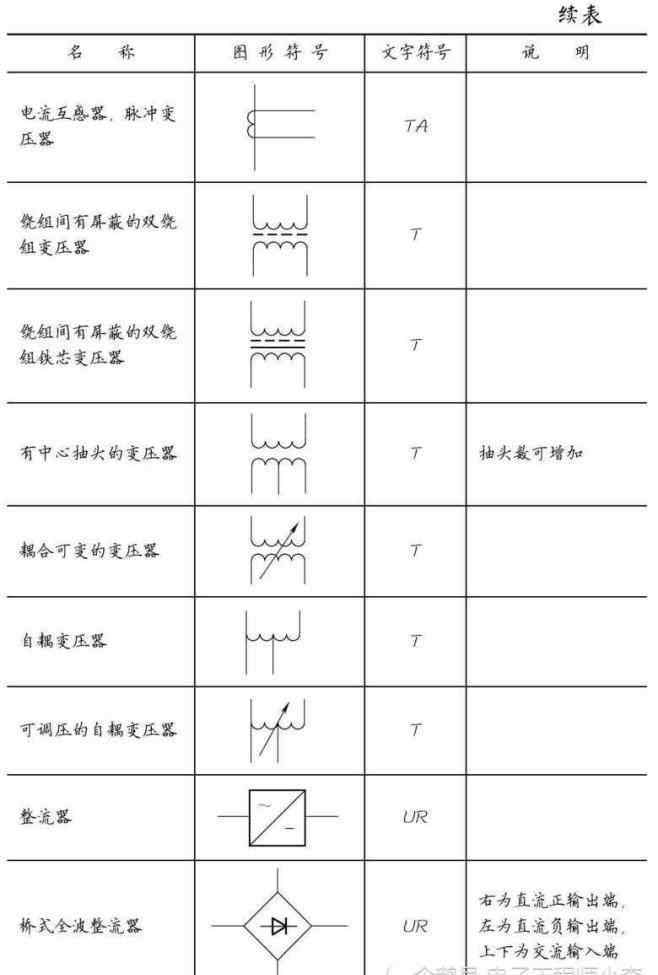

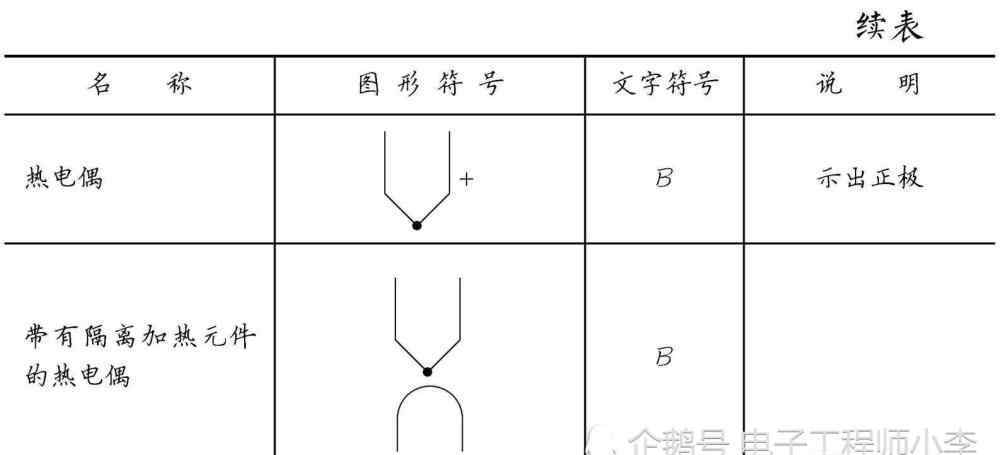

表2-12功率转换装置的图形符号和文本符号

表2-12 表2-12

表2-12 表2-12

表2-12 表2-12

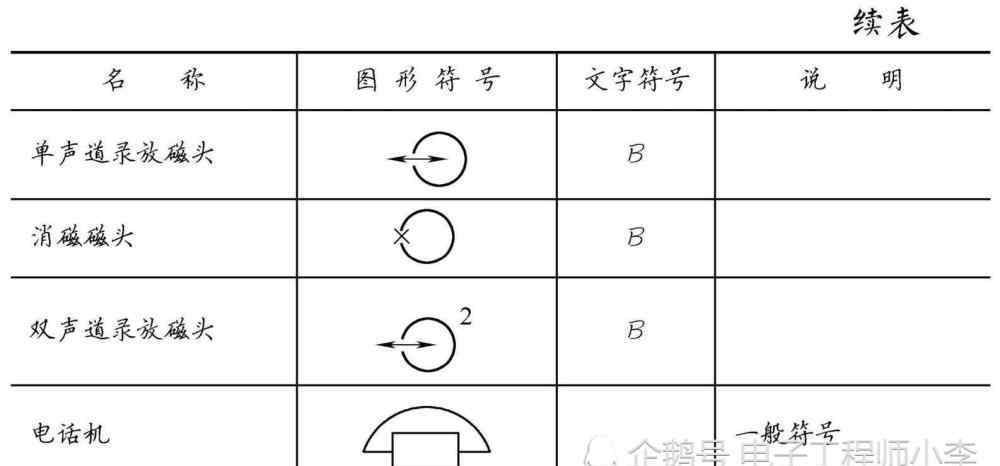

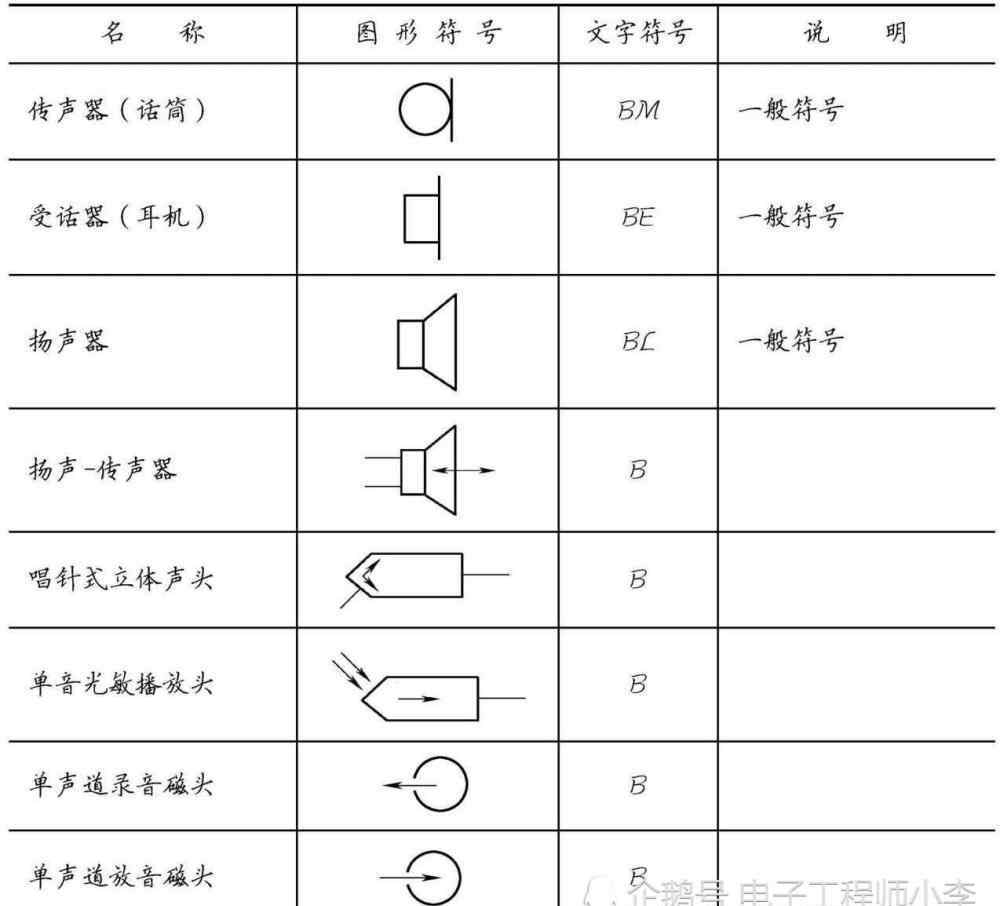

表2-13电声换能器的图形符号和文本符号

表2-13 表2-13

表2-13 表2-13

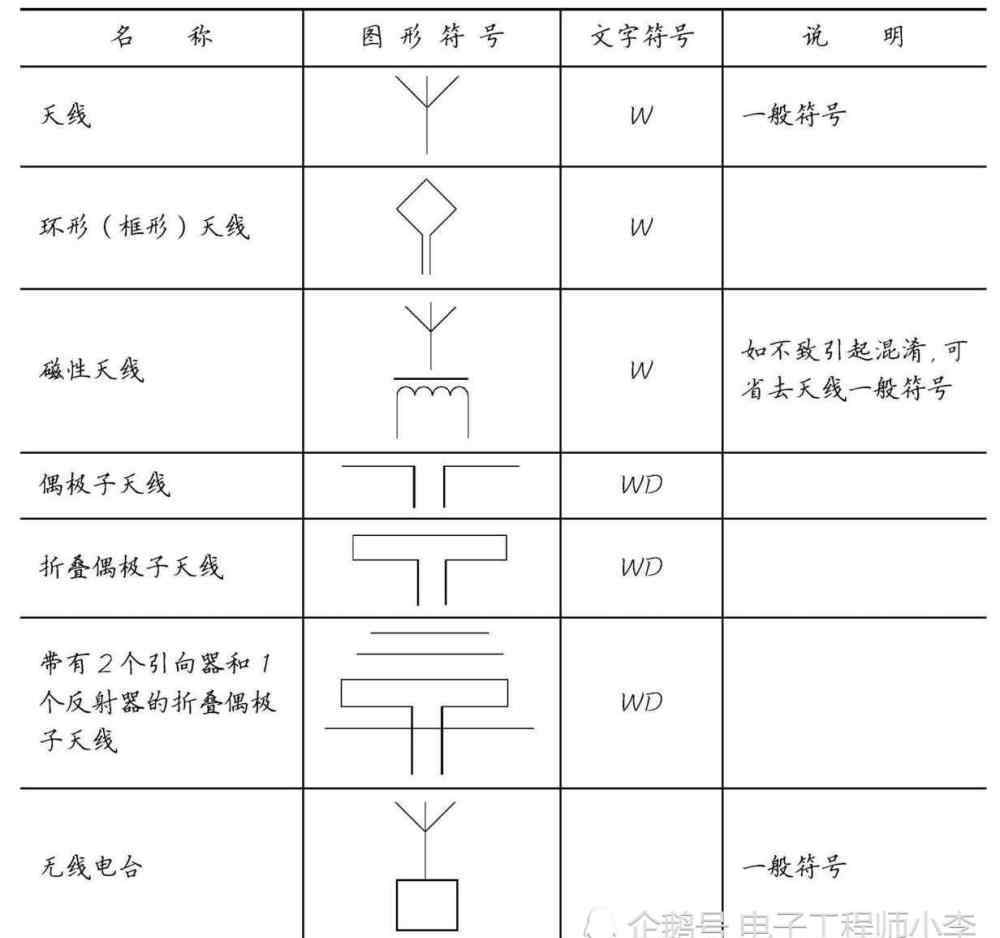

表2-14天线的图形符号和文字符号

表2-14 表2-14

4.控制、保护和指示装置的符号

常用的控制、保护和指示装置包括开关和触点、继电器、保险丝、避雷器、连接器、测量仪器、信号装置等。图形符号和文字符号见表2-15 ~表2-19。

表2-15开关和触点的图形符号和文本符号

表2-15 表2-15

表2-15 表2-15

表2-15 表2-15

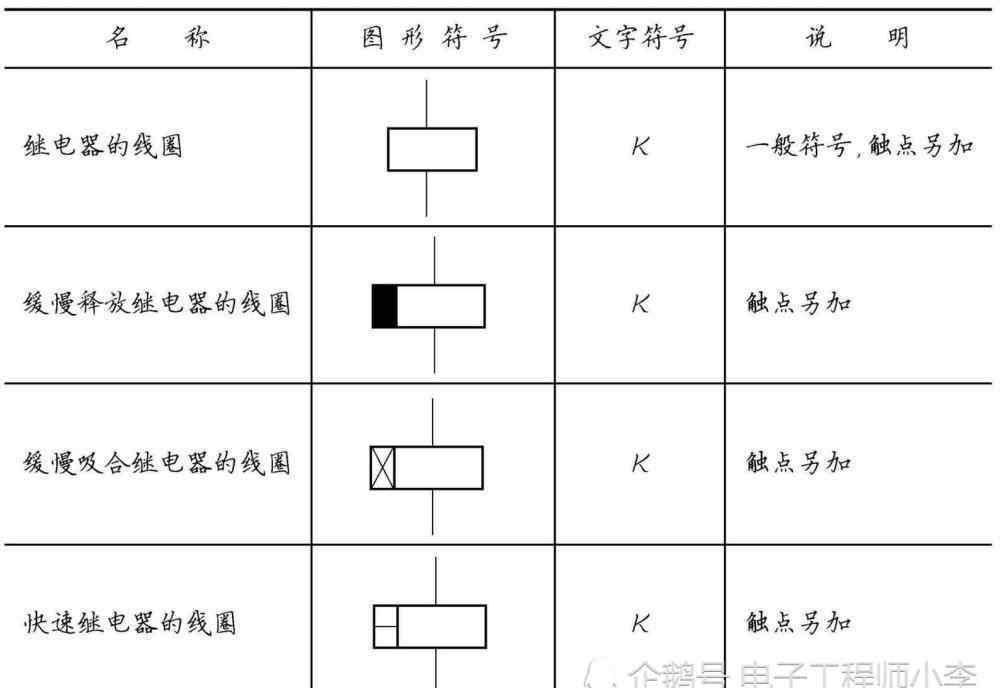

表2-16控制和保护装置的图形符号和文本符号

表2-16 表2-16

表2-16 表2-16

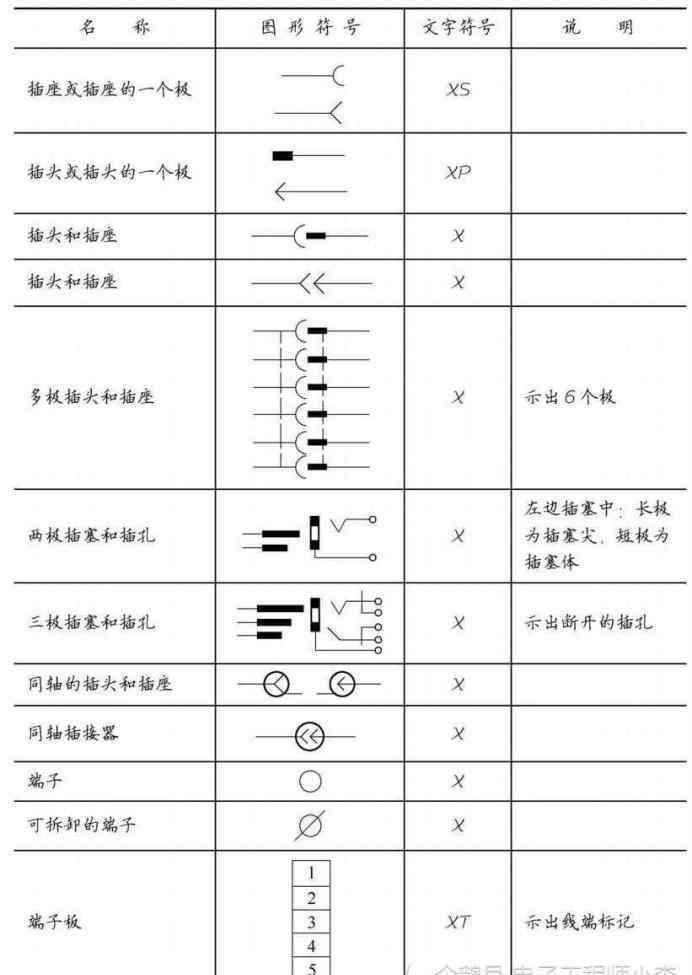

表2-17连接器的图形符号和文本符号

表2-17 表2-17

表2-18测量仪器的图形符号和文字符号

表2-18 表2-18

表2-18 表2-18

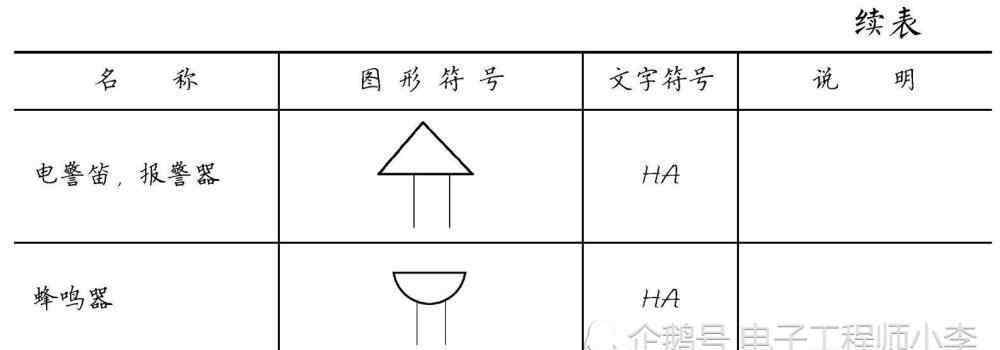

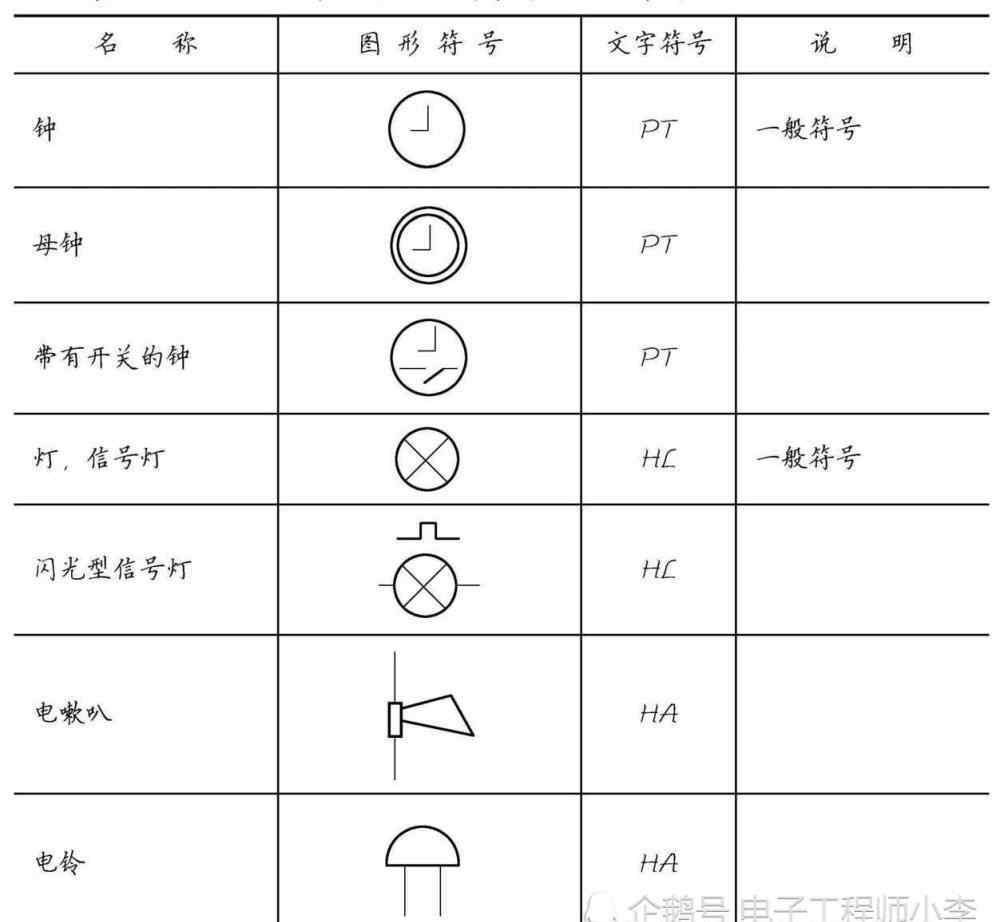

表2-19信号装置的图形符号和文本符号

表2-19 表2-19

表2-19 表2-19

5.集成电路符号

模拟单元集成电路的图形符号和文字符号见表2-20。

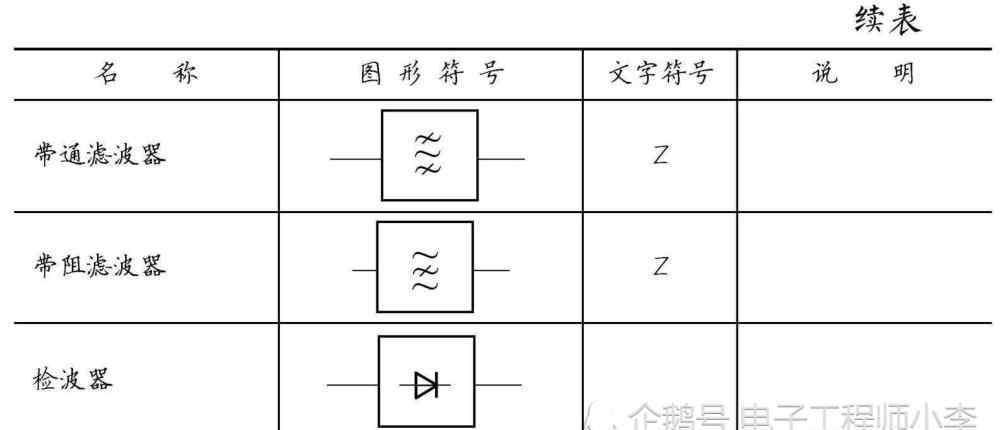

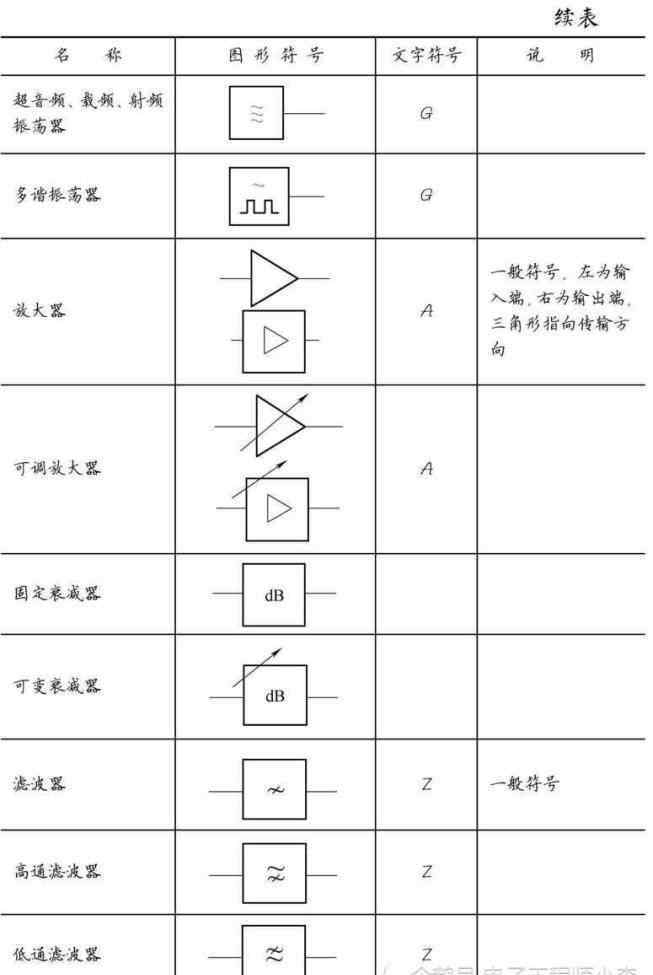

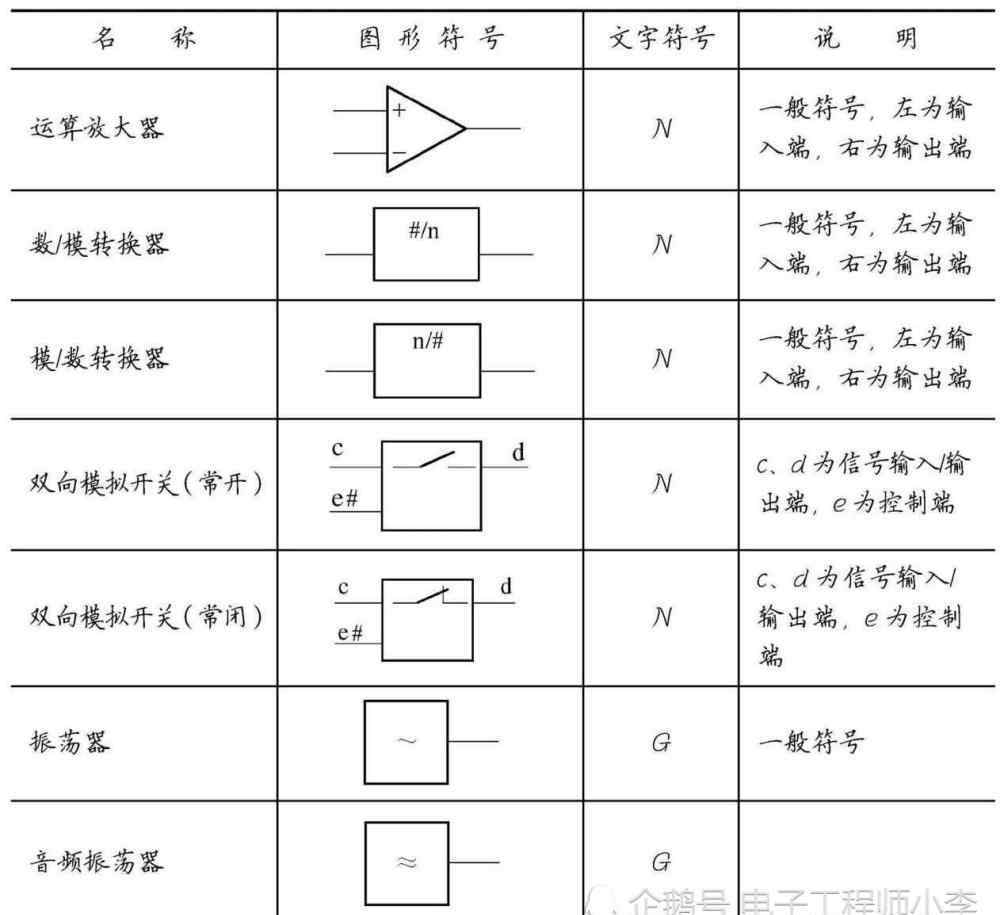

表2-20模拟单元集成电路的图形符号和文本符号

表2-20 表2-20

表2-20 表2-20

表2-20 表2-20
