联想ideapad 联想ideapad 110-15IS拆解与升级，过程比较麻烦

今天就拆开一个联想的联想思维板110-15IS

配置:

处理器:英特尔第六代酷睿i3-6100U 2.3GHz双核3M高速缓存低功耗版本

芯片组:Skylake-U SoC集成芯片组

显卡:英特尔高清显卡520集成显卡

内存:DDR4-2133，板载4G，带260针内存扩展槽

硬盘:SATA3 500GB

光驱:超级多碟刻录机

网卡:10/100Mbps以太网

无线设备:802.11AC，蓝牙4.0

显示器:15.6英寸高清(1366x768)

电池:4芯14.4伏32瓦时

尺寸:375x264x22mm

重量:2.3公斤

包装内容，包括笔记本电脑、充电器和描述文件

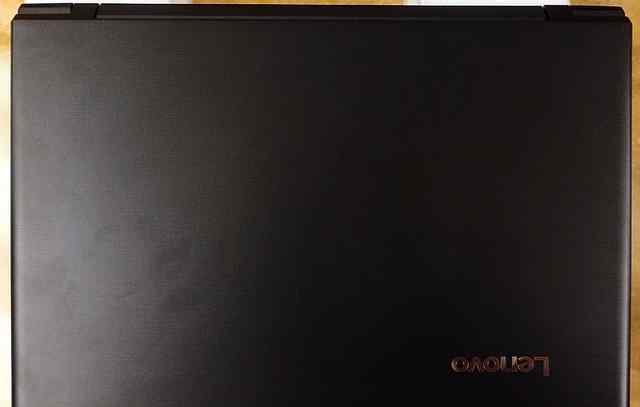

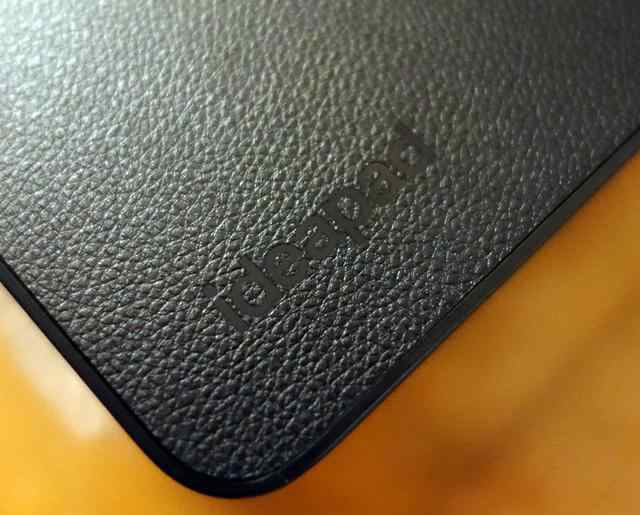

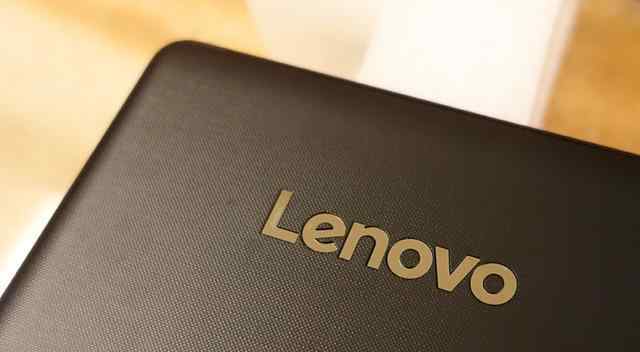

笔记本电脑上盖(外壳a)

联想是镶银字体

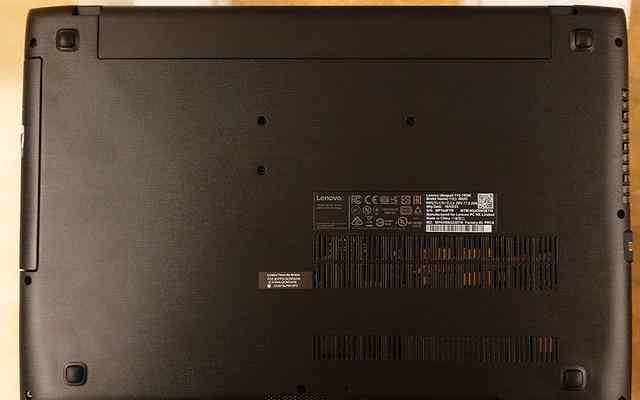

笔记本电脑底部(D壳)角落有四个防滑胶垫，背面只有产品型号/序列号标签和散热用开口。没有其他可拆卸的盖子，也不能拆卸电池体

前端左侧有四合一(MMC/SD/SDHC/SDXC)读卡器和电源/充电指示灯

指示灯是白色的

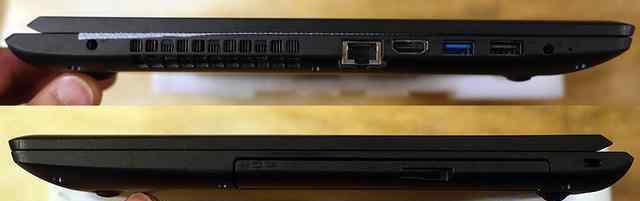

笔记本电脑的左右两侧分别有电源插孔、散热孔、有线网、HDMI插座、USB 3.0插座、USB 2.0插座、麦克风/耳机集成插孔、Novo按钮，右侧有光驱和防盗锁孔

有线网，HDMI插座，USB 3.0插座，USB 2.0插座，麦克风/耳机集成插孔，Novo按钮近照

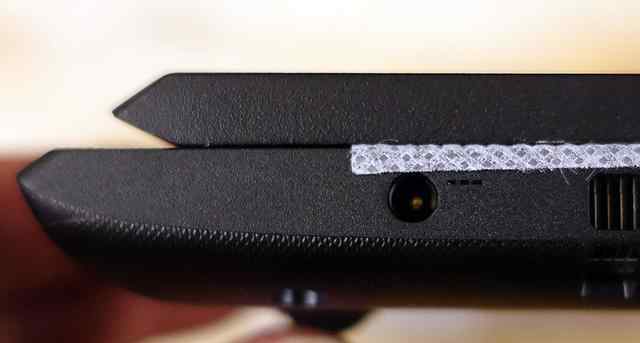

电源插座特写

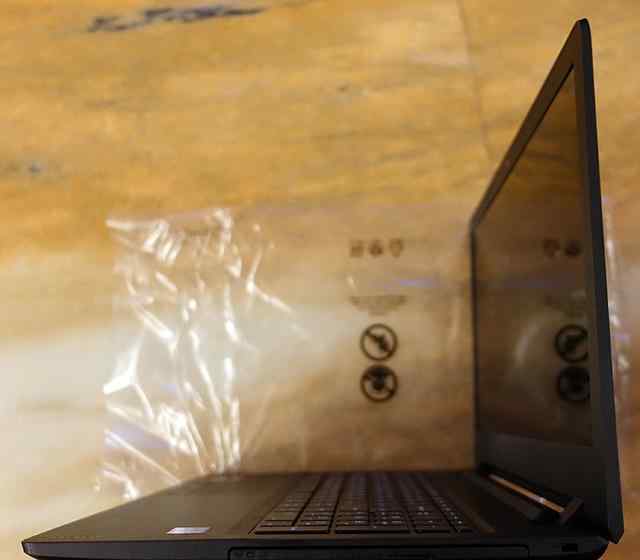

屏幕打开九十度

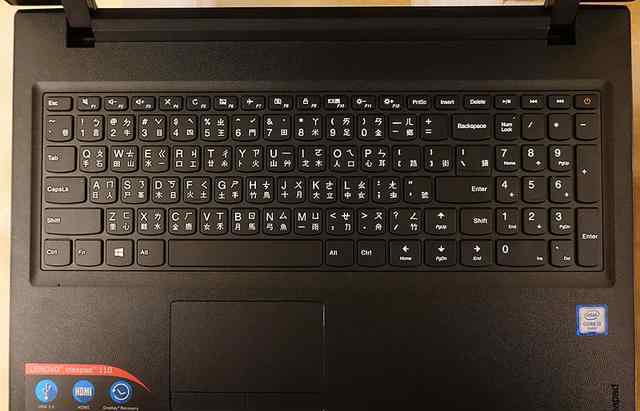

键盘内置数字键，电源按钮在右上角，Caps Lock和Num Lock右上角有小圆点指示灯，按下后会发出白光。左Ctrl键下面的小孔是内置麦克风录音孔。

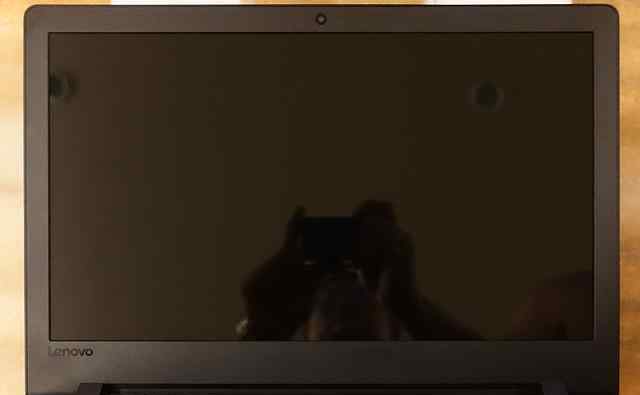

明亮的15.6英寸16:9 LED背光屏幕，分辨率为1366x768高清，中间内置摄像头

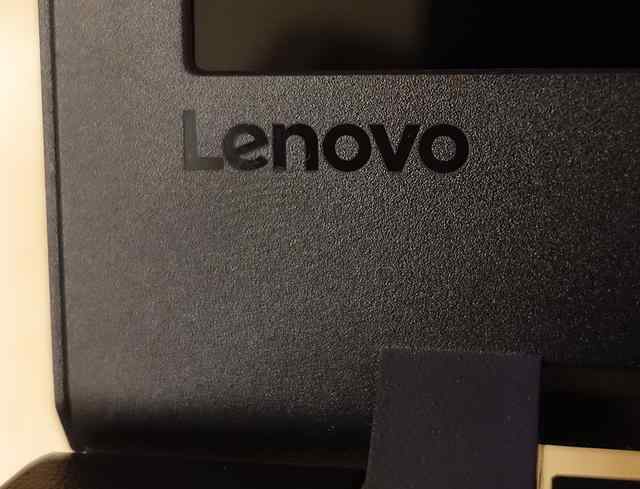

屏幕左下角有联想Logo

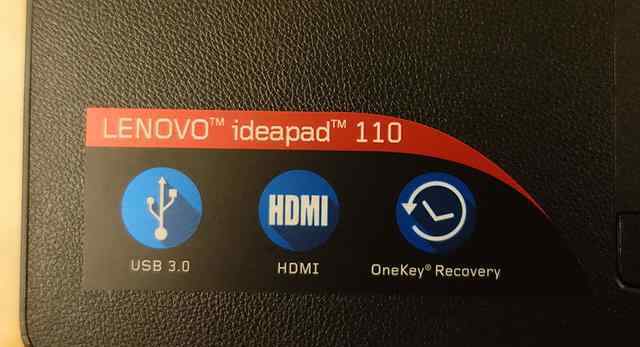

请点击此处输入图片描述键盘左下方的贴纸

轨迹板

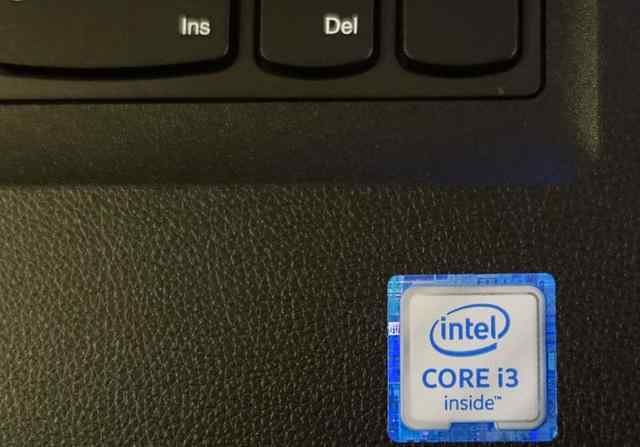

键盘右下角的英特尔酷睿i3商标

右下角的Ideapad

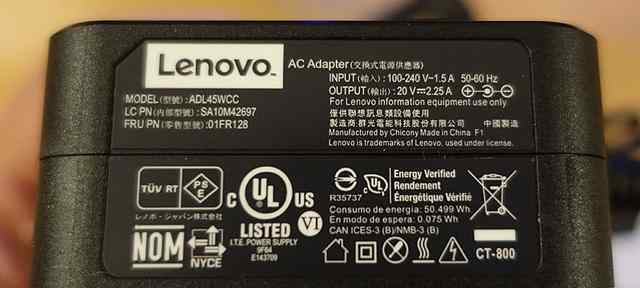

自带电源充电器，群光制造，电压电流规格20V/2.25A，输出功率45 W。

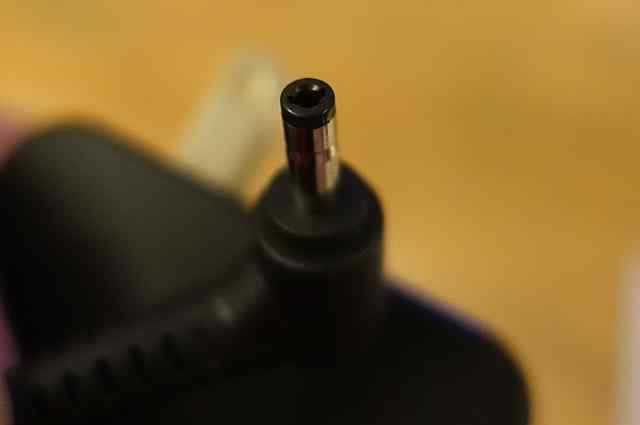

电源输出圆形插头

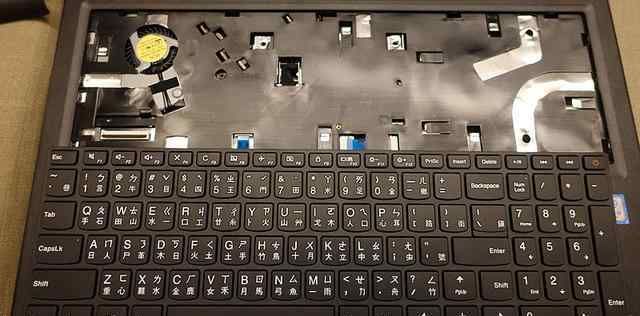

卸下底部的键盘固定螺丝就可以卸下键盘，直接可以看到键盘下面C壳的塑料部分

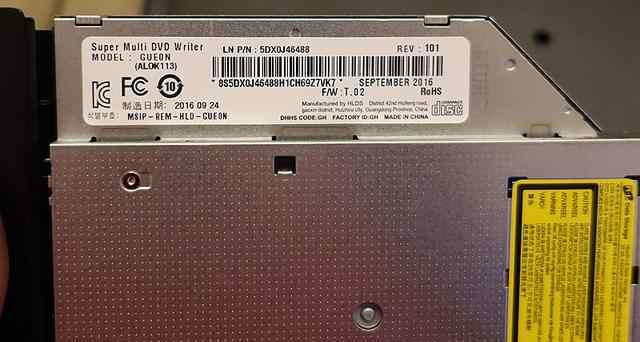

卸下底部光驱的固定螺丝后，即可拉出光驱。附带日立LG数据存储的超多DVD刻录机，厚度9mm，读写速度24 CDR/16 CDRW/8 DVD-R/8 DVD+R/6 DVD-RW/8 DVD+RW/8 DVD-R DL/8 DVD+R DL/5 x

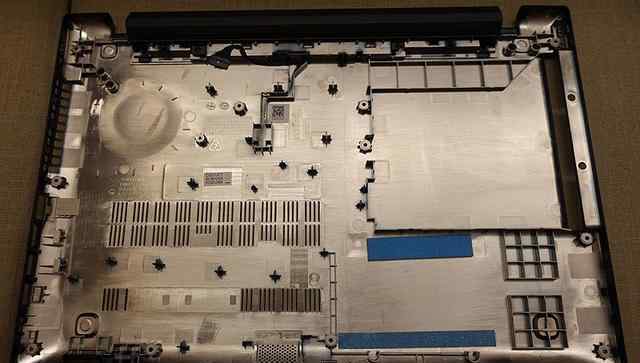

笔记本D外壳内侧有屏蔽金属涂层，硬盘下面有两块蓝色防震海绵

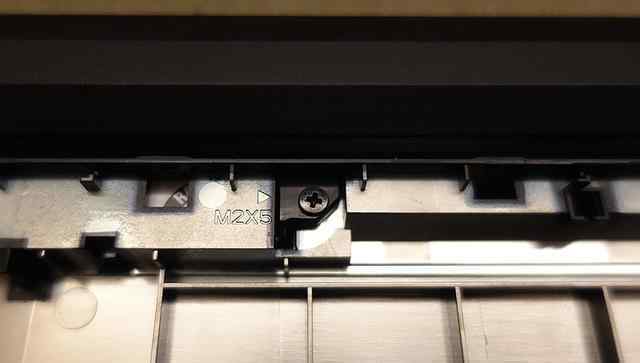

用两个M2X5螺钉将电池模块锁定在D壳上

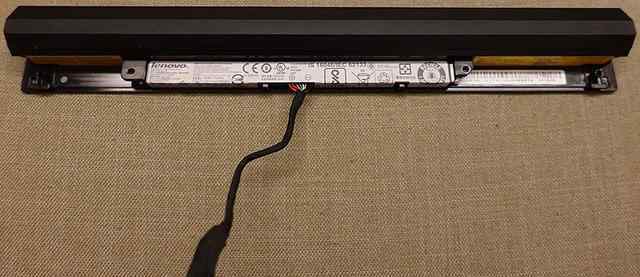

卸下螺钉后，可以卸下电池模块，电池模块本身有电线和插头连接到主板

根据电池模块上的信息，电能为14.4伏2200毫安时(额定2050毫安时)32瓦时，还可以看到BSMI认证徽章

主板和硬盘固定在笔记本电脑外壳上

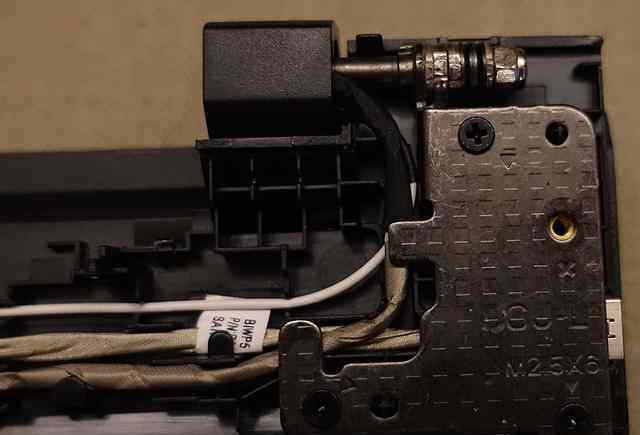

左屏幕铰链

右屏幕铰链

主板上，i3-6100U集成SoC(CPU和PCH组合)放在热管散热器下面，左边空焊点留给独立显卡。CMOS电池是一种常见的CR2032纽扣电池。

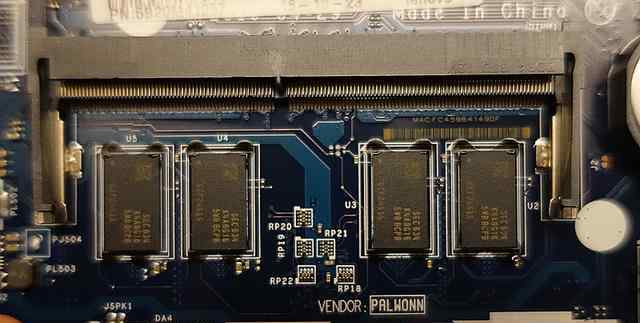

板载4GB三星DDR4-2133内存颗粒，并保留一组260针内存插槽用于内存扩展

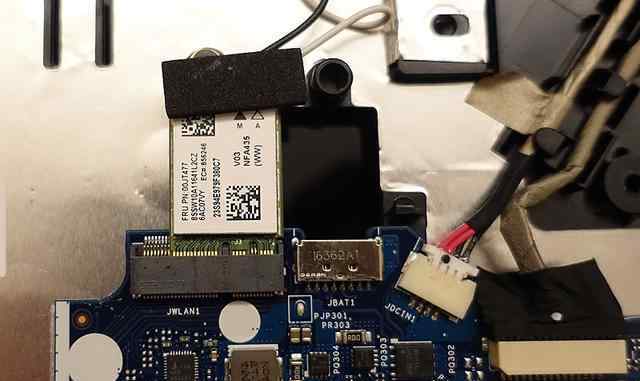

高通Atheros QCA 9377 802.11 AC+蓝牙4.0无线网卡，右边的银色是电池线插座

请点击此处输入图片描述

内置扬声器，无共鸣室设计

硬盘安装在架子上，架子锁在C壳背面

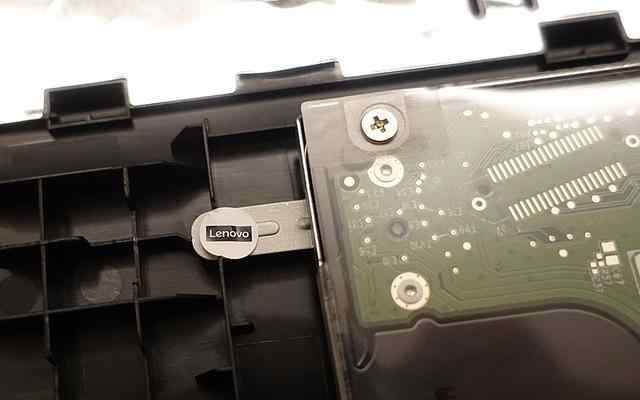

其中一个固定螺丝有易碎的贴纸，说明搬过来会有质量保证问题

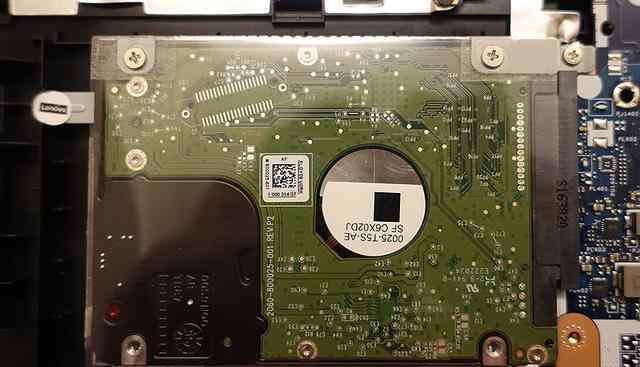

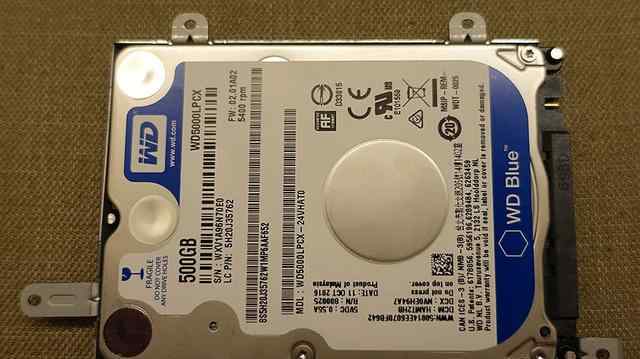

连接的硬盘是WD blue标准WD5000LPCX 5400RPM/16M缓存/SATA3 7mm厚2.5英寸硬盘

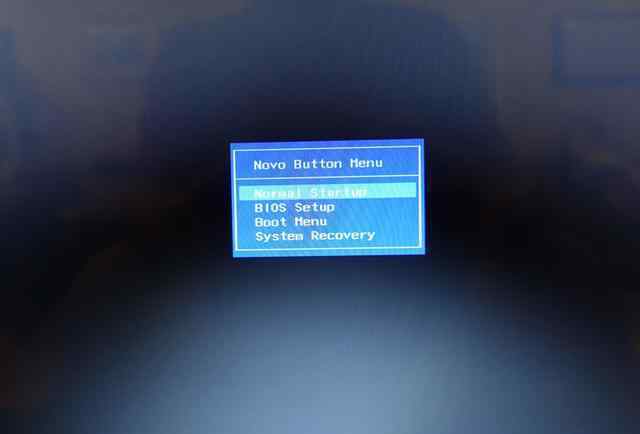

如果您想进入基本输入输出系统设置、启动菜单和系统恢复，您必须在计算机关闭时按下重新启动键。此时，将显示新按钮菜单供用户选择

系统基本输入输出系统为InsydeH2O，“信息”选项显示与此计算机相关的硬件信息

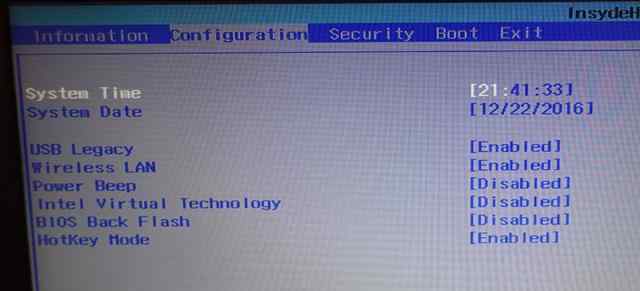

配置选项

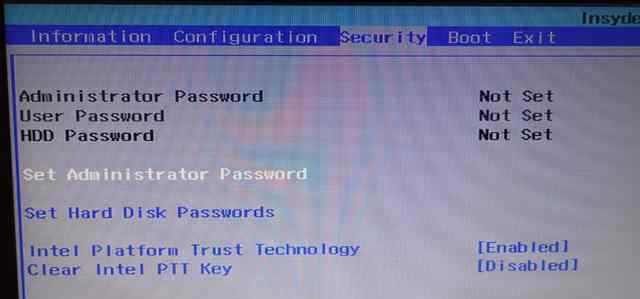

安全选项

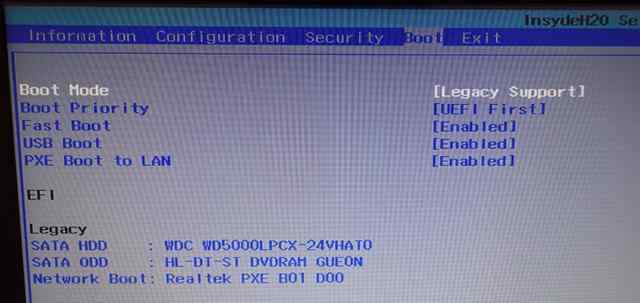

引导选项

退出选项

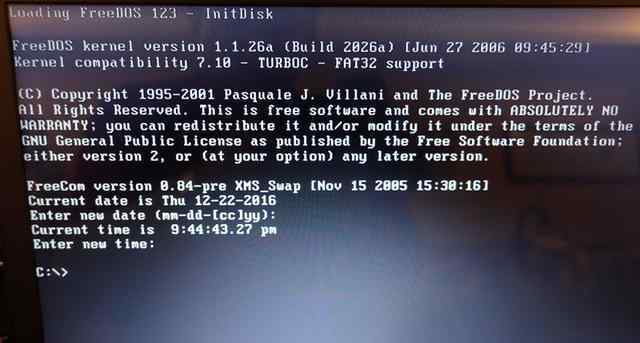

因为购买的版本没有系统，硬盘里只有DOS系统

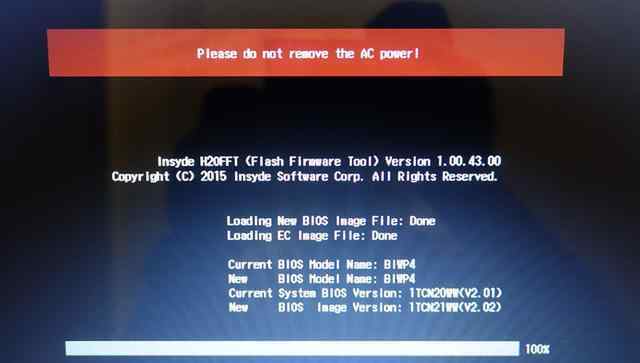

BIOS升级程序Insyde H2OFFT

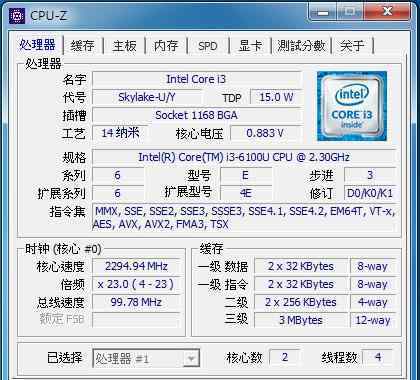

CPU-Z显示器:处理器

请点击此处输入图片描述

CPU-Z显示内容:缓存

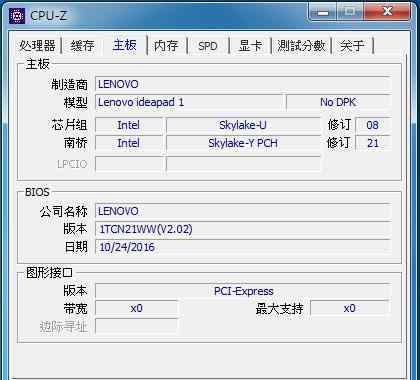

CPU-Z显示内容:主板

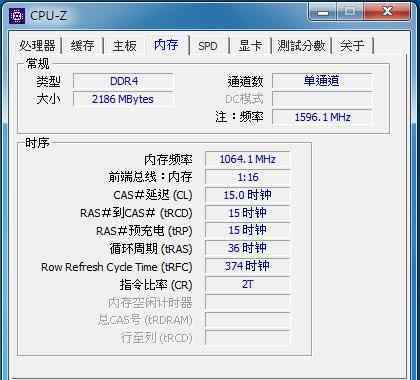

CPU-Z显示内容:内存

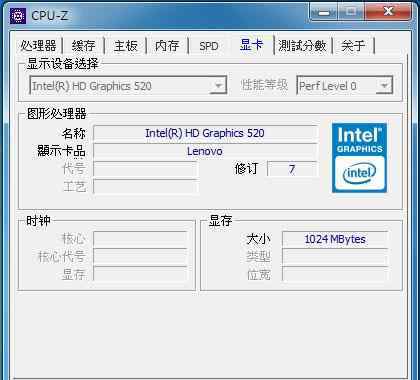

CPU-Z显示内容:显卡

请点击此处输入图片描述

CPU-Z显示:测试成绩并与i7-6700K@4G成绩对比

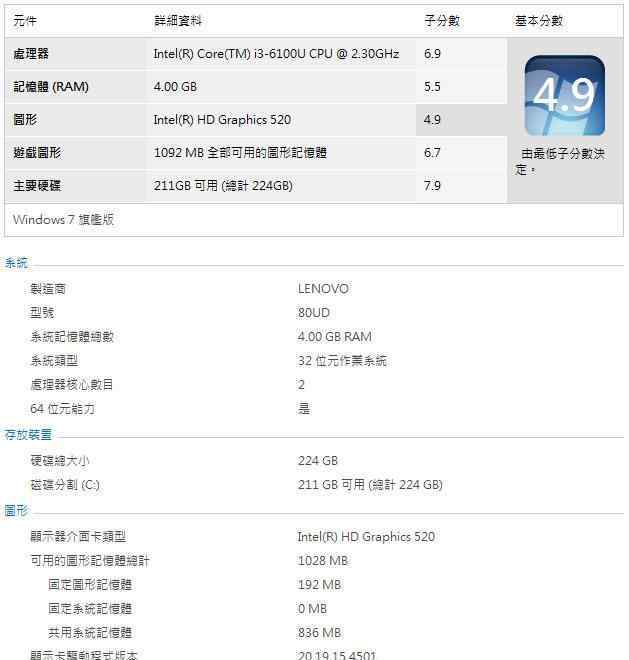

系统评级分数(硬盘已经换成SSD，所以主硬盘评级分数不是原硬盘的结果)
