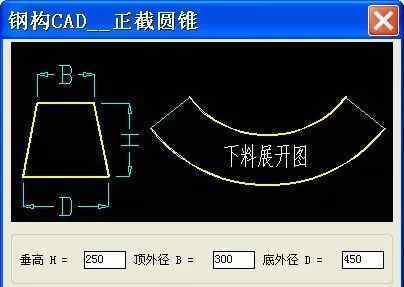

钢构cad 钢构CAD：高效绘制钣金放样图的利器

本程序主要是利用AutoCAD图形平台及其操作理念为工厂和企业的现场工程师开发的。目的是方便热门企业的技术管理，特别是给不擅长CAD的工程师在工作计算、快速绘图、CAD常用优化设置、操作控制等方面带来方便。

适用于所有想使用AutoCAD程序的不同专业的工程师。

广泛应用于钢结构安装、管道安装、建筑、石油、化工、冶金、机械、制造、压力容器、暖通、排烟除尘、造船、电力、给排水、水利、水电、环保、电力、装饰等各行业的技术管理工作中。计算和绘图工作用一个程序同时自动完成，绘图简单方便。主要系列程序包括:绘制五金手册、钣金展开放样、绘制钢筋、土建部分、数据计算、体面积计算、CAD绘图通用程序等。

AutoCAD中的一些高级难懂的命令或系统变量，可以通过带有中文界面的一键优化程序进行优化，如鼠标控制设置、图形异常显示恢复、字符正常镜像、打印立体或空思维字符等。，为AutoCAD的综合优化提供了快捷方便的一键操作。

该程序完全适用于从AutoCAD2004到AutoCAD 2012的所有简体中文版本。

钢结构计算机辅助设计应用广泛

从AutoCAD开始，到中间的图形操作，到最后的图纸打印和图形关闭等。，“钢结构CAD”从简单实用的角度，从新手层面，开发编制了很多实用的经典程序和CAD配置，为最基础的技术管理工作，尤其是新手CAD提供了最方便流畅的CAD应用程序。

首先，启动AutoCAD

启动AutoCAD后，大部分情况是绘制图形，部分情况是编辑修改图形，少数情况是查看图形内容。但无论如何，《钢结构CAD》提供了各种情况下的实际操作程序。在这里，我们从绘制新图形开始。

AutoCAD启动后，它是一个没有您习惯的绘图环境的配置。AutoCA虽然提供了可定制的图形模板，但远远不能满足基层操作人员的便捷性要求。

、这时，启动引导优化程序，可以快速设置常用和自定义图层、线型、捕捉、跟踪等。常用的自动加载图层线型有粗实线、中实线、细实线、虚线、轴线等。用户定义的图层及其线型、线宽和颜色可以在任何图形中获取和保存，并且可以在将来的任何时间加载。可以方便地将任意一张图片中的所有图层复制到另一张图片中，使图层设置更加容易。该程序中的虚线和轴可以根据不同的比例自动调整，以确保在绘图和打印过程中可以很好地看到和打印出均匀美观的线型。

步骤完成后，CAD中的图层及其匹配的绘图环境有了开始绘图所需的各种设置。默认情况下，程序已经开始在轴层下绘图。

首先，画出你要画的图形的轮廓轴框，然后启动插入画框的程序。在未确定比例的图形中，可以使用该程序测量合适的绘图比例。此时，您可以根据您的打印机设置最经济的绘图比例，如1: 130。插入各种图框时，各种注记样式会根据其比例自动设置，可以满足一个图形中不同比例的注记。您可以选择不同的用户图标列和不同的注释文本大小，自动调整图形中各种线型的比例，并在建筑和机电注释箭头之间自动切换。这个程序会彻底摆脱烦人的标注样式设置的锁定过程，以一种傻子的方式达到整齐美观的效果。对于标注字体大小的调整，对于视力不好的老工程师或者大白字的图纸空，可以用这个程序增加标注字高度，插入图框一次，让图纸中所有的标注字体瞬间增加；否则，如果绘图布局紧凑，可以调整标记字高度，使绘图上的标记字不会因拥挤或重叠而影响观看。

在以后的图形编辑中，可以随时启动插入图框的程序，可以灵活调整所有图形中的各种标注参数和线型。

二、AutoCAD的中途应用

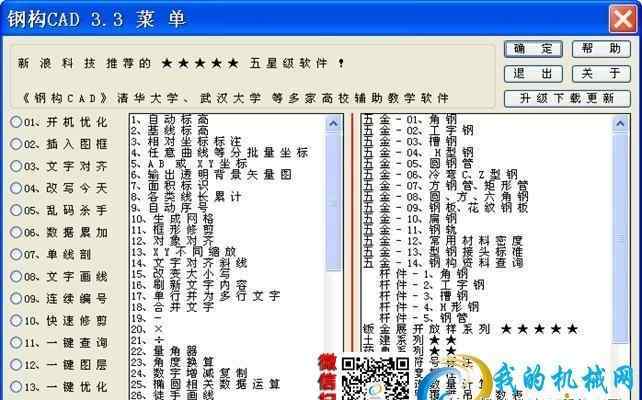

这种情况占用了大量的CAD应用。同样，《钢结构CAD》也提供了大量经典实用的程序，强烈支持中途应用。因为程序太多，具体的命令索引可以看。这里只举几个例子，可以让操作者更流畅，供参考:

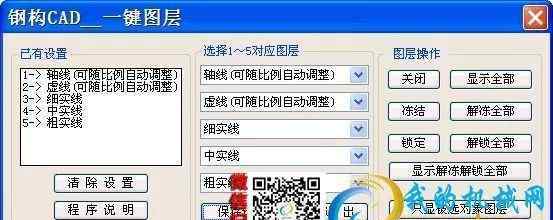

1.一键图层:使用数字键1 ~ 5作为命令在自定义图层中调用。这个命令可以在任意图片中指定对应的图层，然后随意调入这些设置，或者随时修改或清除它们的设置。使图层操作更容易，更个性化。

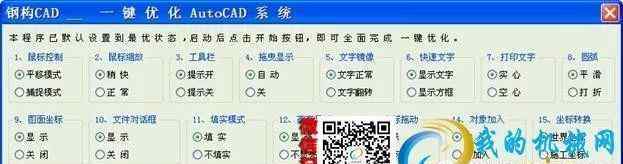

2.一键优化:在CAD运行过程中，难免会有一些有意无意的错误设置，尤其是对于CAD新手。这个时候启动这个程序，可以完成常见CAD系统中难的命令和变量的优化设置，让CAD新手完全摆脱这个困扰，CAD老手可以腾出记忆空接收更新的知识，在几秒钟内只用一个键就完成全面优化，让你随时拥有。

3.一键查询:在CAD操作过程中，不可避免的要对之前的一些尺寸数据参数进行检查和验证等。这时启动程序，移动光标停在要查询的图形上，然后显示图形的相关信息，如长度、面积、折线是否闭合、图形所在的图层、角度、标注备选文字等。，会自动显示在图形上，比AutoCAD的特征查询方便、快捷、实用得多。

4.文字对齐:如果您为多个无序放置的单行文字指定图片中的两个点，您可以自动向左移动，并以相等的行距均匀对齐它们，这对于一些无序放置的单行文字尤其有效。您可以选择中间对齐或右对齐，任何对齐都会自动等分垂直线间距。对于图片中带有文字描述的内容，可以优化文字表达的形象，使之美观。

5.扰码杀手:任何一个CAD操作人员都体验过CAD图纸中的字体无法完全显示的味道，尤其是一些字符显示为乱码的时候，让人担心甚至无法正常工作。这时候一个CAD老手可以通过设置字体或者补充字体来解决问题，而钢结构CAD提供了一个快刀斩乱麻的办法，让你在几秒钟内用一个乱码杀手干掉所有这些麻烦。

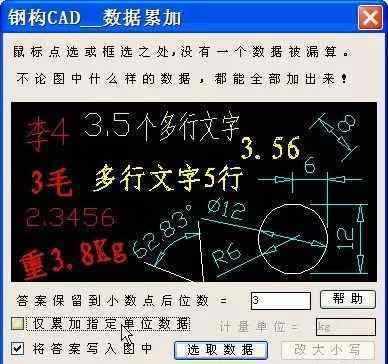

6.数据积累:大部分CAD图纸都涉及到一些数据操作，相同的数据用的比较多。钢结构CAD提供了加减乘除等算术程序，但对于最常用的数据积累，提供了一种超越常规思维的积累方法。直接从图片中选择各种数据字符:a .只要图片中有数据字符，就可以累计单行或多行文字开头、中间或结尾的数字；b .针对各种标注，如线形标注、线形标注、半径、直径标注、角度标注等。，可以积累标注中的真实尺寸数据，特别方便添加标注数据；c、对于图中有单位的数据，如3.6T、23Kg、67个单位、12棵树等有计量单位的数字，指定要单独累加的计量单位后，程序会自动从框中选择的一堆数字中只累加指定计量单位的数据，而不计算不同计量单位的数据。对于含义不同的数据，当图中内容多且杂时，只需要方框。

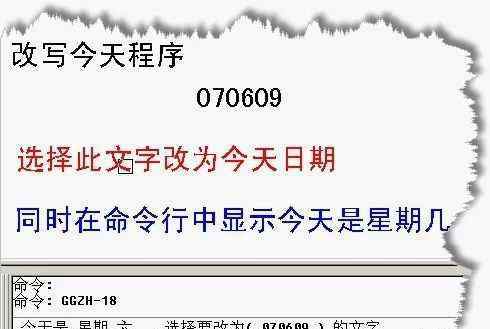

7.今天重写:大部分图片都会标上日期，但是那些工作太忙的基层工程师连今天的日期都想不起来或者要查，更别说不知道剩下的日子了。这时候只需点击重写今天的程序，就可以在六位模式下直接将图片中的字符改为今天的日期。当你完成操作需求后，可以在命令行上显示一周中的某一天，从最基本的细节出发，提供最周到的应用程序。

8.统一系列节目:一张图片中会有很多各种各样的内容，比如标注、单行文字、多行文字、圆圈、图案填充等。，但是当我们专心画画的时候，是不可能面对面具的。这样的话，如果各种内容显示混乱，就会给人一种画图不仔细的感觉，或者说一眼就能看出画师的CAD操作水平。这种情况对很多人来说都很困难。

“钢结构CAD”的使用，几秒钟之内就能改变升级，达到这种完美的效果，就像自动洗牌机一样。瞬间，图纸中的所有内容都会自动调整分类，最后让人一眼就能看出图纸典型内容的区别，尤其是标注的内容。也很体贴，让人一眼就能看到修改后的关键内容或者自己标记的真实可靠性，这一点非常重要，对于尺寸验证非常重要。

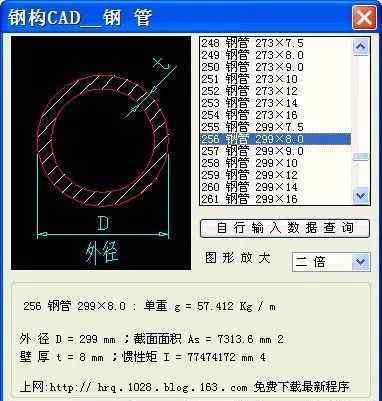

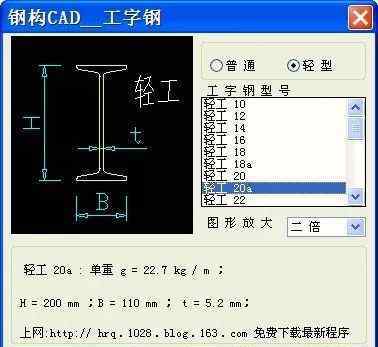

9.能画图的五金手册系列和型钢条系列:应该说大多数基层工程师在工作中难免会处理五金型钢，有的还会经常画一些型钢图形。这种情况下，有各种硬件手册和书籍或者电子硬件程序。

钢结构CAD从最基层的应用需求出发，收集各种常用的五金钢结构，点击程序后，可以查询各种型钢的相关数据，根据需要的放大倍数将型钢插入到图纸中。广泛用于工作中想查询硬件手册的工程师，可以自动绘制自己的图形，达到一举两得的效果。

对于一些常用的型钢，提供了可以根据不同的视角直接绘制型钢的形状，型钢的形状、尺寸和重量可以自动标记在形状上。这对于需要画一些钢结构图的朋友特别有用，因为型钢图线条太多，手工绘图工作太重。该程序将多角度绘图和重量计算合二为一，绘图和标记工作自动同步完成。

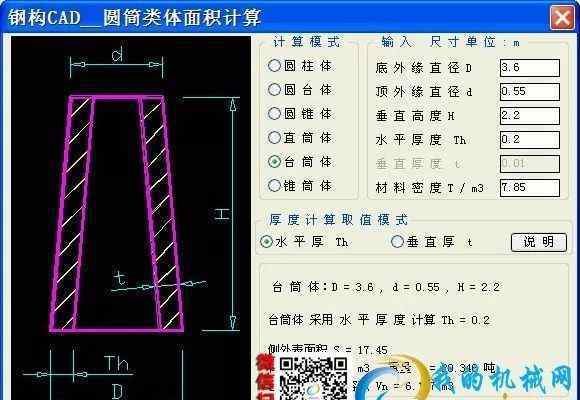

10.计算体面积系列程序:任何理工科的技术管理工作都离不开体面积的计算。但是有些不常用的计算公式不翻书就记不住，有的还翻不了，或者翻计算过程比较麻烦。

对于钢结构CAD中一些常见但不常用的计算过程，使用图文并茂的程序界面，只要启动程序，在几秒钟内，一路点击空网格键就可以看到计算效果，根据原理图输入已知数据，点击计算按钮，就可以得到很多与输入数据相关的有用计算答案。

11.部分刷新:选中图中指定内容刷新，其他内容不刷新。当查看或查询或处理一些包含大量内容的大型图形时，该程序特别有用。原AutoCAD程序的刷新命令是刷新整个图形的内容，但是要花很多时间。对于一些图纸特别大，配置特别差的电脑来说，这是一个可悲的现象，需要时间去说，有时候就是死机。局部刷新可以有效解决这个问题，给大图像操作者带来瞬间刷新效果。相比整体刷新，需要节省太多时间。“本地刷新”命令:RR，朋友们极力推荐。

12.输出透明背景矢量图。用于其他相关软件，如文档、表格、数据软件等。，当要将CAD图纸插入到这些数据中时，可以方便地使用该功能，并可以插入无限放大的清晰图片。虽然这是AUTOCAD中的基本功能，但是原功能的操作有点麻烦，很多朋友都不知道。这里简化一下，给很多朋友提供了更方便的操作。

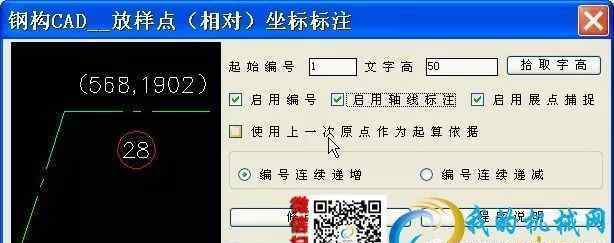

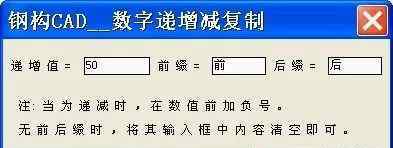

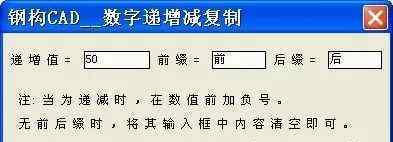

还有更一般更实用的程序，如序号、文字下画线、自动高程、XY或AB坐标标注、表格插入、数字的递增或递减复制、角度转换等。

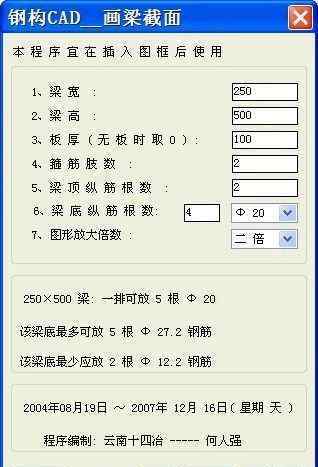

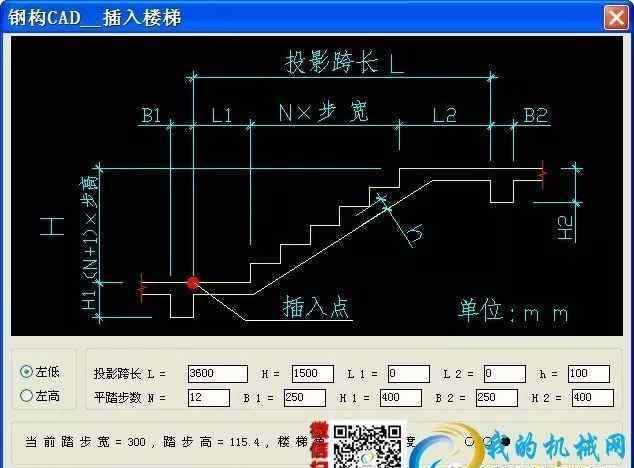

建筑与土木工程专业的程序比较多，比如:钢筋的计算与更换、简支梁的应力计算、楼梯的自动绘制、对称符号的绘制、普通梁板柱的应力与配筋计算等等。

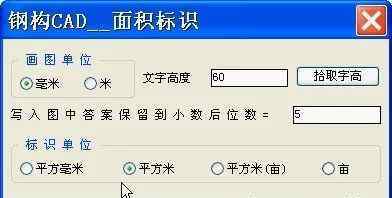

还有一些细致的实用程序，比如线长累加，区域识别等。众所周知，绘图长度最常用的测量单位是毫米和米。绘图面积最常用的计量单位是毫米和米，回答单位是平方毫米、平方米和英亩。在CAD中，绘图往往以毫米为单位，而线长累加、面积识别等程序可以为一些图形统计识别提供最快的便利。但是如果答案单位不是你想要的，就要扣除小数点运算，但是如果是面积单位，就会带来很多小数点移位，很难最直观的得到你想要的答案。在这类程序中，“钢结构CAD”提供了已知绘图单位和未知答案单位的直接交集选择和转换功能，使您获得想要的指定单位数据最直接方便，同时答案可以直接写入图纸，为您提供最周到的程序服务。

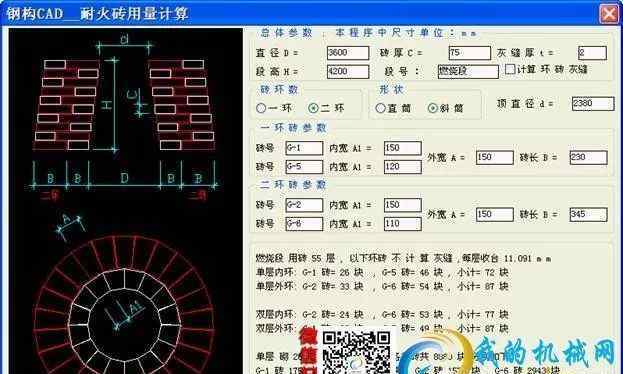

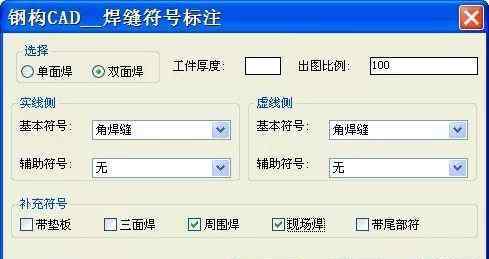

还有一些跨专业、多工种的程序，如计算耐火砖数量、绘制法兰盘、标注焊缝符号、标注粗糙度等。，让你在工作中对这种超出自己知识范围的工作内容有所准备，不至于无从下手。

第三，最后打印出地图并关闭图形

每张图片的最终表现只有在打印出图片后才能表达和传达。

“钢结构CAD”最常用的应用提供了一个程序，可以让CAD新手通过简单的操作自动达到完美的效果。

在外观上，一张图纸要满足图形表达效果，可以根据图层的粗细达到线条的区别，根据效果区分实际使用程度和实际使用程度，使标注的文字清晰，适应图纸的复杂程度，文字表达工整悦目。

在绘图之初和绘图过程中，各种程序的应用，如引导优化、插框、统一标注、文字等图层，为绘图的最终打印提供了充分的支持。

出图前或出图后，在保持图形内容不变或不变的情况下，有时会改变打印出的图幅大小，或临时调整注记样式或其文字大小。对于这种常见的变更，可以使用插入图框程序，在程序界面上选择变更的尺寸文字大小或尺寸箭头样式，在空白处空插入图框。此时，图形中的所有相关内容都会在几秒钟内自动调整和更改。

关闭图形时，除了最简单的直接关闭程序之外，还有许多可能性。比如这个CAD图形是自己使用还是给他人使用，留在电脑后是继续绘制还是传送给他人，传送给他人时是打开加密还是防止更改。对于这种多种可能性，《钢结构CAD》也考虑了不同的个性要求。

、如果想留在电脑里就继续画，此时只要保存后就可以直接关闭AutoCAD程序。

如果图纸已经完成，达到打印效果，直接点击Q键关闭图纸，然后调用清理程序，检查所有可以清理的项目，最后点击“全部清理”按钮，图纸中留下的垃圾全部清除。此时再次保存，然后关闭，可以最大限度地减少CAD文件的数量，节省您的计算机。空

如果你的图形传送给他人，为了防止无关人员打开查看，可以调用AutoCAD自带的图形加密功能打开加密。但如果传输的图形需要查看或打印，但又不愿意随意修改，此时可以调用图形加密固定程序，在一定程度上保护自己的知识产权，保护图纸传输后不被修改应用。

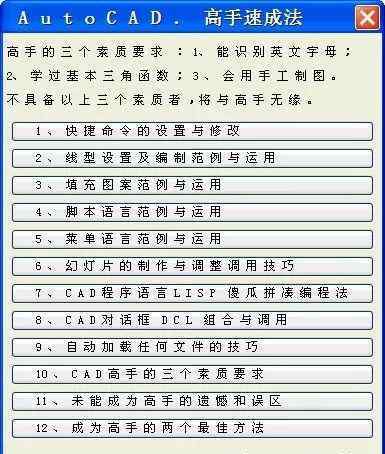

还有更实用更酷的程序，如XY不同比例缩放、量角器、云线创建、徒手画线、单线裁剪、双线裁剪、快速裁剪、CAD大师快速法等。，可以为CAD操作人员尤其是CAD新手提供更广泛的发现和应用空。

以上所有程序，程序比较多，不仅可以用在从AutoCAD2004到AutoCAD2012的任何现有版本中，也可以用在以后的AutoCAD版本中。也就是说，多年以后，你拥有的任何现有版本的“钢结构CAD”都可以在最新的顶级版本的AutoCAD中自由使用。最让人放心的是，以上所有程序完全免费使用，没有任何时间、功能、频率限制，而且因为钢结构CAD的独特性能，可以兼容未来版本的AutoCAD，所以免费，永不过时。
