r37减速机 看看一张减速机图纸都有什么需要注意的，以后别被坑了！

减速器图纸应该包括哪些方面？先列个图，说说减速器图上应该看到哪些参数。

图一

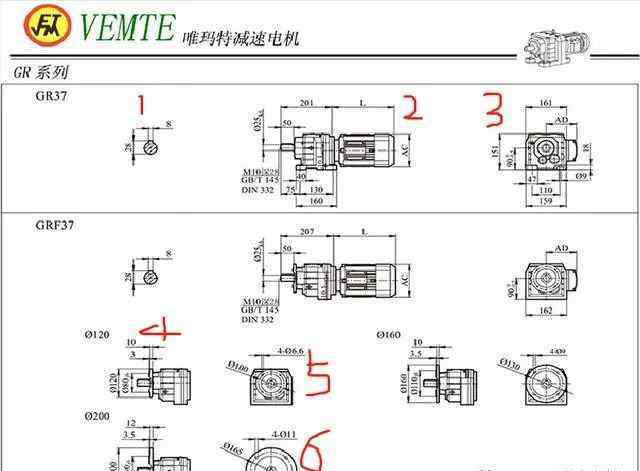

这是GR37减速机的图纸，包括几个基础图，比如GRF37，GRZ37等型号。但这是一张粗略的图，并不是每个用户都准确。图1和图2是近似值。准确程度如何？见图3，是根据用户的具体使用要求配置电机的尺寸，是否有法兰/轴孔/轴。而制作出来的，你可以对比这三张图，就知道这个区别在哪里了。

图二

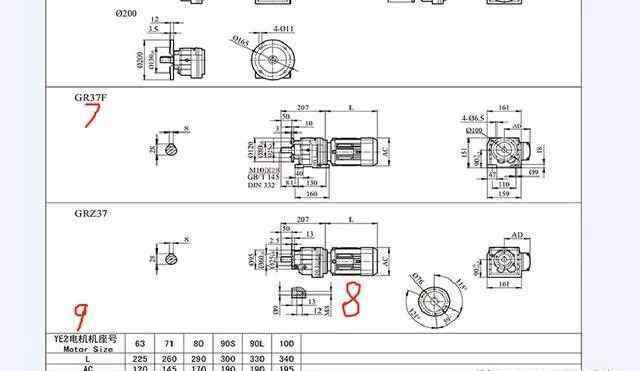

看图看模型是否正确，比如图2，7，就是模型的表示。图1显示了减速器的输出轴尺寸，图2显示了减速器的整体尺寸，图3显示了底座的安装尺寸，图4显示了减速器法兰的尺寸。图2，8是减速机键的尺寸，9是对应电机的相关信息。

图三

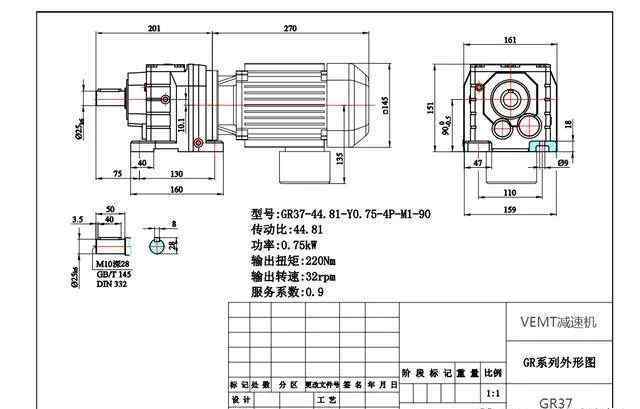

图3是减速器的清晰图，完整地呈现了减速器的模型，包括减速器的减速比44.81、安装方位M1、匹配的0.75千瓦电机、电机4的极数和电机90的帧数。这是根据具体的使用要求来画的，也就是说，确定需要减速器的时候就会画出这样的图纸，从而确定尺寸进行生产。所以买减速机的时候要查图纸，避免生产出错。基础数据要看清楚，因为用户往往忽略了看图纸，导致减速机无法安装的问题。如果是非标的，一定要向相关销售人员说清楚，因为非标生产需要的时间稍微长一点。
