uv设备 抗uv测试设备

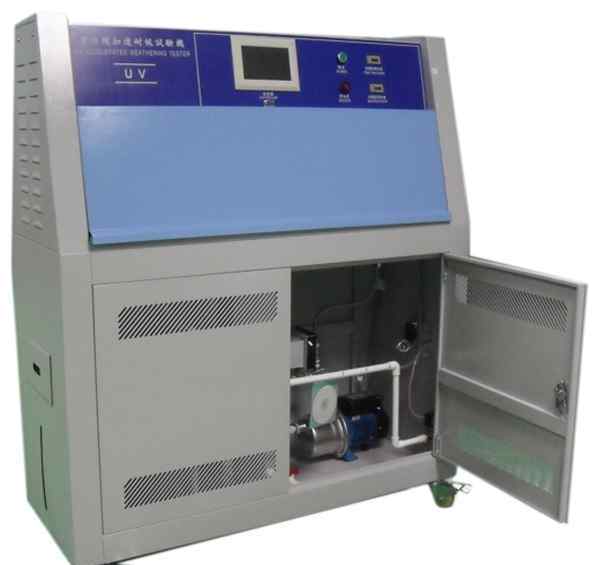

防紫外线测试设备-紫外线老化测试箱

1.豪仪系列抗紫外线测试设备介绍:紫外线老化测试箱适用于非金属材料对阳光和人工光源的老化测试。光源采用8盏额定功率为40W的紫外荧光灯。紫外线荧光灯管，分布在机器两侧，每侧4个。参考GB/T14522-93《中华人民共和国国家标准——机械工业用塑料、涂料和橡胶材料——人工气候加速试验方法》、GB/T16585-1996《中华人民共和国国家标准——硫化橡胶人工气候老化试验方法》和GB/T16422.3-1997

二.抗紫外测试设备的应用:豪系列紫外老化测试箱用于模拟紫外光、雨水和露水造成的损伤，通过将被测材料暴露在受控高温下光和水分的交替循环中进行测试。它用紫外灯模拟太阳光的辐射，用冷凝水和喷水模拟露水和雨水。在短短几天或几周内，紫外线照射设备就能重现数月甚至数年的室外损伤，包括褪色、变色、失去光泽、粉化、开裂、开裂、起皱、起泡、脆化、强度降低、氧化等。测试结果可用于选择新材料、改进现有材料或评估材料配方的变化。

3.紫外加速老化仪的工作原理:紫外老化试验箱采用荧光紫外灯作为光源，通过模拟自然阳光中的紫外辐射和凝结，对材料进行加速风化试验，获得材料的耐候性结果。它可以模拟自然气候中的紫外、下雨、高温、高湿、凝结、黑暗等环境条件，通过重现这些条件，可以组合成一个循环，并自动执行循环次数。

四.技术指标:

型号:HE-UV8

1.工作室尺寸:400mm×1140mm×380mm

2.外形尺寸:500mm×1300mm×1460mm

3.紫外灯管参数:

3-1灯类型:紫外-甲，紫外-乙可选

3-2灯品牌:美国进口ATALS

3-3灯的中心距离:70毫米

3-4辐射强度:0.4w/m2 ~ 1w/m2内可调

4.试验箱温度指数:

4-1照明温度范围:50℃ ~ 70℃

4-2冷凝温度范围:40℃ ~ 60℃

4-3照明温度公差:≤ 2℃

4-4温度波动≤ 2℃

4-5温度分辨率:0.1℃

5.黑板温度计

5-1测量范围:30 ~ 80℃

5-2公差为1℃

6.湿度范围:45% ~ 90%相对湿度

7.温控模式:PID自整定温控模式

8.水箱要求:水深不超过25毫米，并提供自动供水控制器

9.样品架:2套

9-1标准样品尺寸:75×90毫米

9-2测试能力:48件

9-3样品和灯表面最平行的Jn平面之间的距离:50毫米

9-4样品的最大厚度:20毫米

动词 （verb的缩写）符合标准:

GB/T14522-93中华人民共和国国家标准机械工业产品用塑料、涂料和橡胶材料人工气候加速试验方法

GB/T16585-1996中华人民共和国国家标准硫化橡胶人工气候老化试验方法

GB/T16422.3-1997《塑料实验室光源暴露试验方法》及其他相应的标准条款

不及物动词两种曝光方法:用紫外老化试验箱进行老化试验时，样品表面温度是一个重要的曝光参数。一般来说，高温会加速聚合物的降解过程，允许的测试温度应根据被测材料和老化性能评价指标来确定。与氙灯和碳弧灯相比，荧光紫外灯发出的红外线较少，样品表面的加热作用基本上是由热空气体对流形成的。所以黑板温度计、黑色标准温度计、样品表面和曝光室空气体的温差很小。推荐以下两种曝光模式:曝光模式1和2分别对应于①和②中描述的设备。客户可采用其他方法，但应在试验条件中说明暴露条件。

曝光模式1

经过一段时间的光照后，样品在没有照射的情况下进行循环测试。测试周期在相关标准中有规定。如果没有规定的循环条件，建议采用以下循环:

在黑色标准温度60℃±3℃下暴露于辐射4h或8h，然后在黑色标准温度50℃±3℃下暴露于无辐射冷凝4h。

注:某些聚合物的老化降解对温度非常敏感。在这种情况下，建议使用低于60℃的辐照暴露温度来模拟较冷的气候。

当选择照射曝光后冷凝曝光的程序时，允许的照射或冷凝曝光时间短至2h，以保证各曝光时间的条件平衡。

曝光模式2

样品持续暴露在辐射下，并定期喷水。试验期间相关标准的规定。如果未指定，建议使用以下测试条件:

在黑标温度50℃±3℃、相对湿度空℃的条件下辐照曝光5h，然后在黑标温度20℃±3℃下继续辐照曝光1h。

注:①:样品的暴露表面被设备中的水分冷凝器冷凝和润湿。水分是通过加热样品架下方容器中的水产生的。

②:当设备不满足暴露模式1时，可采用控制暴露室内相对湿度的方法，或采用纯水或模拟酸雨水溶液喷洒样品的方法。用水量见GB/T 9344-88。
