单作用气动执行器 单作用气缸工作原理 单作用气动执行器结构工作

单作用气缸的工作原理气动单作用执行器结构的工作原理

气缸圆筒

当气源压力从气口进入单作用气缸的两个活塞之间的中间腔时，两个活塞分离并向气缸两端移动，迫使两端的弹簧压缩，两端气腔中的空空气通过气口排出，同时两个活塞的齿条同步驱动输出轴逆时针旋转。

气缸圆筒

电磁阀改变气源压力后，单作用气缸的两个活塞在弹簧的弹力作用下向中间方向移动，中间气室的空空气从气口排出，同时两个活塞的齿条同步带动输出轴顺时针转动。

气缸圆筒

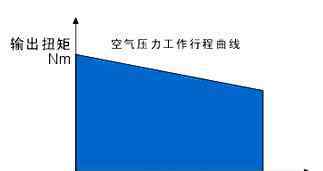

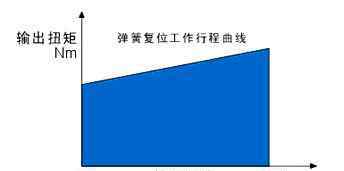

单作用气缸的工作原理，气动单作用执行器的结构原理，规格和行程曲线:

气缸圆筒

气动单作用气缸执行机构的结构要求；

1.工作介质:干燥或润滑空气体或非腐蚀性气体，介质中杂质颗粒小于30μm。

2.气源压力:2.5 ~ 8 kg。

3.介质环境温度:-20℃ ~+80℃。

4.行程调节:0°和90°位置有5个调节范围。

5.使用场合:室内或室外。
