支护桩 几种类型基坑支护桩及关键工艺，全了！

一、基坑支护的目的和作用

1.确保基坑周围土体的稳定，满足地下室施工的足够空要求，这是土方开挖和地下室施工的必要条件。

2.在基坑支护和地下室施工过程中，确保基坑周边邻近建筑物和地下管线不被破坏。即坑壁土的变形，包括地面和地下土的垂直和水平位移，应控制在允许范围内。

3.通过截水、降水、排水等措施，确保基坑工程施工工作面在地下水位以上。

二、基坑支护结构的类型及其适用条件

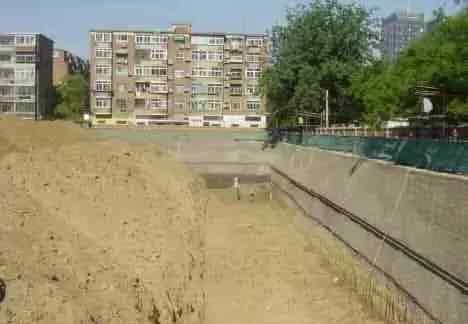

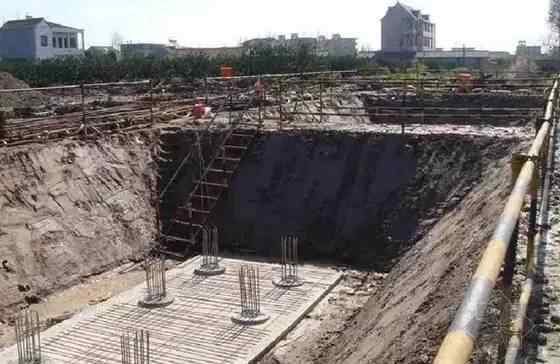

1.边坡开挖

优点:只需要稳定，价格最便宜。

缺点:回填土方量大。

适用:场地开阔，周围无重要建筑的项目。

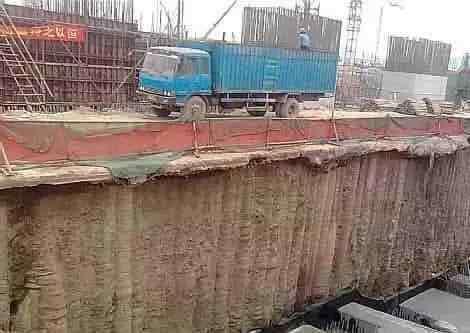

2.挡土墙水泥土深层搅拌

深层搅拌水泥土挡墙是利用深层搅拌机将土和水泥浆就地搅拌，形成连续重叠的水泥土柱加实体挡墙。

优点:由于一般坑内无支撑，便于机械化快速开挖；它具有挡土和止水双重功能；一般比较经济；施工时无振动、无噪音、污染小、挤土轻微。

缺点:位移和厚度比较大。对于长基坑，应采取加墩、起拱等措施限制过大位移；施工时应注意防止周围环境受到影响。

适用:市中心项目。

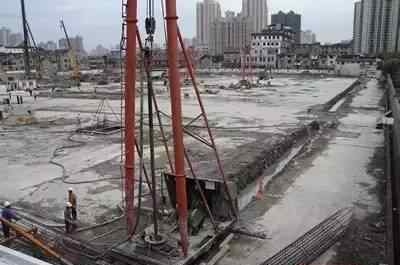

3.高压旋喷桩

高压旋喷桩所用的材料也是水泥浆，利用高压通过旋转喷嘴喷入土层，与土混合形成水泥土加固体，相互重叠形成挡土止水的排桩。

优点:该施工设备结构紧凑、体积小、机动性强、占地少、振动小、施工机具噪音低，不会给周围建筑物带来振动影响和噪音等公害。

缺点:施工过程中排放大量泥浆，容易造成污染。对于地下水流速过大的地层、无填料的岩溶地区多年冻土和对水泥腐蚀严重的土壤，由于喷射的浆液不能在注浆管周围固化，因此不宜采用这种方法。

适用性:可用于建筑空之间的小项目。

4.槽钢板桩

这是一种简单的钢板桩挡土墙，由槽钢和正反扣重叠或并排组成。槽钢长6 ~ 8m，其型号由计算确定。

优点:耐久性好，二次利用率高；施工方便，工期短。

缺点:无法阻挡土壤中的水和细颗粒，在地下水位高的地区应采取防水或降水措施；抗弯能力弱，支撑刚度小，开挖后变形大。

适用性:主要用于深度≤4m的浅基坑或管沟。

5.螺旋钻孔桩

优点:施工过程中无振动、噪音等环境污染，无挤土现象，对周围环境影响小；墙体强度高、刚度大、支撑稳定性好、变形小；当工程桩也是灌注桩时，可以同步施工，有利于施工组织，工期短。

缺点:桩间空隙容易造成水土流失，尤其是在高水位的软粘土地区。根据工程条件，应采取灌浆、水泥搅拌桩、旋喷桩等施工措施解决挡水问题。

适用性:应用最广泛的桩排式用于基坑工程，坑深7 ~ 15m，适用于软粘土和砂土地区。

6.地下连续墙

优点:是支护结构中最坚固的支护形式，刚性高，止水效果好。

缺点:造价高，施工需要特殊设备。

适用:地质条件较差复杂、基坑较深、对周围环境要求较高的基坑。

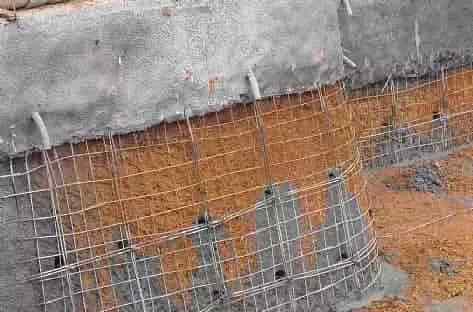

7.土钉墙

土钉墙是一种边坡稳定支护，不同于上述被动挡土墙。它起到了积极的埋设和固定作用，增加了边坡的稳定性，使基坑开挖后的边坡保持稳定。

优点:稳定可靠，施工简便，工期短，效果好，经济性好。应在土壤质量好的地区积极推广。

缺点:在土质差的地区很难使用。

用途:主要用于土质好的地区。

8.SMW方法

SMW法，又称刚性水泥土搅拌桩法，是插入工字钢埋入水泥土桩中，将承载与防渗、挡水结合起来，使其成为既有受力又有防渗功能的支护结构的挡土墙。

施工时基本无噪音，对周围环境影响不大；结构强度可靠，可用于任何适合水泥土搅拌桩的地方；保水防渗性能好，无需另设挡水幕；可应用于多点支撑的深基坑；在一定条件下，这种方法可以代替地下连续墙作为地下围护，如果能采取一定的施工措施，成功恢复H型钢等抗拉材料；比地下连续墙低很多，所以有很大的发展前景。
