万用表测试电容 如何用数字万用表测试电容好坏

电容器是最常用的电子元件之一。电容器的外形和电路符号如图所示。电容器的通用字符符号是“c”。电容器主要由金属电极、介电层和电极引线组成，两个电极相互绝缘。所以具有“阻断直接流通和沟通”的基本表现。

以下方法可用于用数字万用表测试电容器。

利用数字万用表电压电平检测电容，不仅可以检查220 pf ~ 1 μ f的小电容，同时还可以测量电容的漏电流。假设被测电容的漏电流为ID，仪器最终显示的稳定值为VD，则:

2.例子

例1:

被测电容为1μF/160V固定电容，使用DT830数字万用表的2VDC档。如图5-12所示连接电路。仪器首先显示1.543V，然后显示值缓慢下降。大约2分钟后，显示值稳定在0.003伏..基于此，获得被测电容器的漏电流

被测电容的漏电流只有0.3nA，说明质量不错。

例2:

被测电容为0.022μF/63V聚酯电容，测量方法同例1。由于电容容量小，测量时VIN迅速下降，约3秒后显示值降至0.002V。将该值代入等式，漏电流计算为0.2nA

3.预防措施

测量前，电容器的两个引脚应短路并放电，否则可能观察不到读数的变化过程。

测量过程中，双手不得触碰电容电极，以免仪器跳数。

VIN值在测量过程中呈指数变化，开始时下降较快，随着时间的延长下降速度会越来越慢。当被测电容Cx的电容小于几千皮法时，仪器的初始显示值低于电池电压E，是因为一开始VIN下降太快，仪器的测量速率太低，无法反映初始电压值。

当被测电容Cx大于1μF时，为了缩短测量时间，可以使用电阻档进行测量。然而，当被测电容器的容量小于200pF时，由于读数变化非常短暂，很难观察到充电过程。

首先，用蜂鸣器来探测

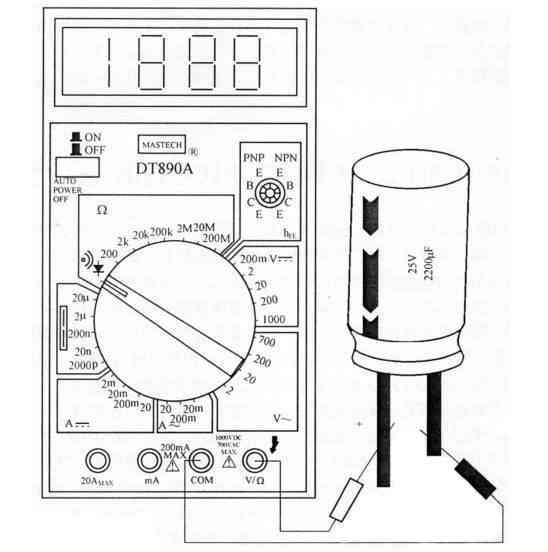

使用数字万用表的蜂鸣器，可以快速检查电解电容器的质量。测量方法如图5-14所示。将数字万用表转到蜂鸣器位置，用两个探针接触被测电容Cx的两个引脚。应听到短暂的蜂鸣器声音，然后声音停止，同时显示溢出符号“1”。然后，再切换两个探头进行测量，蜂鸣器应再次鸣响，最后显示溢出符号“1”，表示被测电解电容基本正常。此时，可以通过拨到20 mω或200 mω的高阻档来测量电容器的泄漏电阻，以判断其质量。

上述测量过程的原理是，在测试开始时，仪器对Cx的充电电流比较大，相当于一个通道，所以蜂鸣器鸣响。随着电容器两端电压的增加，充电电流迅速减小，最后蜂鸣器停止鸣响。

测试过程中，如果蜂鸣器一直响，说明电解电容已经短路；如果蜂鸣器从不鸣响，反复检查探头后，仪表始终显示“1”，则表示被测电容内部电路或电容消失。

第二，用数字万用表测量大于20μF的电容。

普通数字万用表，其电容最大测量值为20μF，有时达不到测量要求。所以用数字万用表的电容文件可以用下面简单的方法测量大于20μF的电容，最大电容可以是几千微法。用这种方法测量大容量电容时，不需要改变数字万用表的原电路。

该方法的测量原理基于两个电容的串联公式:c串= c1c2/。由于两个不同电容的电容串联，串联后的总电容小于较小电容的电容，如果被测电容的电容超过20μF，可以通过串联一个电容小于20μF的电容，直接在数字万用表上测量。根据两个电容串联的公式，很容易推导出C1 = C2C串/，利用这个公式可以计算出被测电容的电容值。这里有一个测试例子来说明使用这个公式的具体方法。

被测元件是一个标称容量为220μF的电解电容，称为C1。选择标称值为10μF的电解电容作为C2，用数字万用表的20μF电容测量该电容的实际值为9.5μF。串联这两个电容后，C串的测量值为9.09μF..将C2 = 9.5 μ f和字符串= 9.09 μ f代入公式，然后

C1 = C2C字符串/= 9.59.09/ ≈ 211

注意无论选择什么容量的C2，都要在小于20μF的前提下选择容量较大的电容，公式中的C2要代入其测量值而不是其标称值，这样可以减小误差。两个电容串联，用数字万用表测量。由于电容本身的电容误差和测量误差，只要测量值与计算值相近，就可以认为待测电容C1良好，根据测量值可以进一步计算C1的实际电容。

理论上，这种方法可以测量任何电容的电容，但是如果被测电容的电容太大，误差就会增加。误差与待测电容成正比。

检测10pF以下的小电容

由于10pF以下的固定电容容量太小，万用表只能定性检查是否有漏电、内部短路或击穿。万用表r &:TImes；10k档，用两个探头随意连接电容的两个引脚，电阻应该是无穷大。如果测得的电阻值为零，则表示电容因漏电或内部击穿而损坏。

检查10PF~0.01μF的固定电容是否充电，然后判断好坏。r & amp；TImes；1k档。两种三极管的β值都在100以上，穿透电流较小。复合管可以由3DG6和其他硅三极管组成。万用表的红色和黑色探头分别与复合管的发射极e和集电极c相连。由于复合三极管的放大作用，被测电容的充放电过程被放大，使万用表指针摆动幅度增大，便于观察。需要注意的是，在测试操作过程中，尤其是在测量小容量电容时，需要反复将被测电容的引脚换到接触点A和B，这样才能清楚地看到万用表指针的摆动。

the r & amp；TImes；10k档直接测试电容器是否有充电过程和内部短路或漏电，可以根据指针向右摆动的幅度估算电容器容量。

注意，在测量之前，我们必须首先切断电源并放电。放电的方法是找一个螺丝刀之类的金属东西，握在绝缘手柄上金属的外露部分，搭建被测电容的两脚。用数字万用表进行电容测量，准确找到电容块，然后将电容的两只脚插入插座进行电容测量。液晶屏上不断变化的读数稳定下来。实际值是侧电容的容量。如果测量漏电，可以用指针式万用表的电阻档测量。测量时，小容量的电容万用表可以放在RX1K或RX100上。在测量表盘上的显示时，当两个探头连接到电容的两英尺时，指针顺时针偏转，然后电容充满电后，指针会因为没有电流流动而逆时针回放到无穷大。手的角度越大，容量越大。在偏转的过程中，指针要匀速摆动，这样才能回到无穷远，最初表示电容没有泄漏。如果指针突然变慢或者在表盘上某个位置没有回位，说明某段没有电容泄漏。如果最后显示为无穷大，这只能从一开始判断。想要找到一个准确的数值，必须用电容表和电容泄漏测试仪或者示波器来观察特性，这是一般人不可能有的。还有电容器是值得耐压的，电解电容器的耐压值一般都写在上面。当一些陶瓷电容器上没有标记时，请注意。
