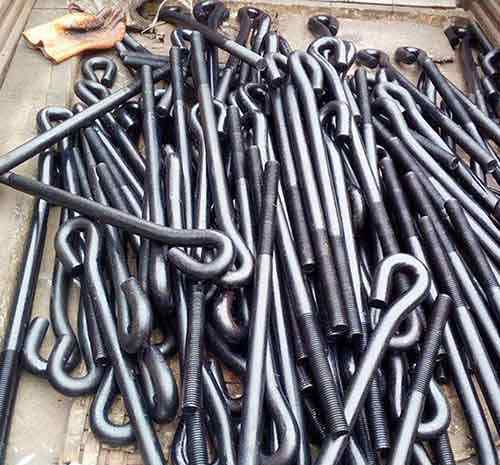

钢结构地脚螺栓 钢结构地脚螺栓预埋施工方案

预埋地脚螺栓:

首先在车间四周设置各轴线的外部控制点，以便埋设时用经纬仪进行测量控制。其次，在每个固定模板上标出轴线表征线，埋设时设置经纬仪从纵横两个方向进行测量，以便初步固定。然后用钢卷尺检查每组地脚螺栓的相对距离，重新检查后进行最终固定。

施工方法:

轴线和标高的确定

根据施工图纸要求，在柱墩预埋地脚螺栓处，必须放出轴线，确定其水平位置和标高，并在已安装的柱墩模板顶部画出螺栓十字中心线标志，作为螺栓安装的初始安装位置。根据模板上标注的位置，用钢管设置独立的螺栓组安装支架并固定，以确定定位钢板的标高。

定位模板就位

为了防止地脚螺栓在浇筑混凝土时移位，本工程在埋设地脚螺栓时使用定位模板加强固定螺栓，并将定位板放置在钢管的水平支架上，使定位板的十字准线与模板的标记对齐，并初步固定，检查其位置是否合适，否则进行局部调整。

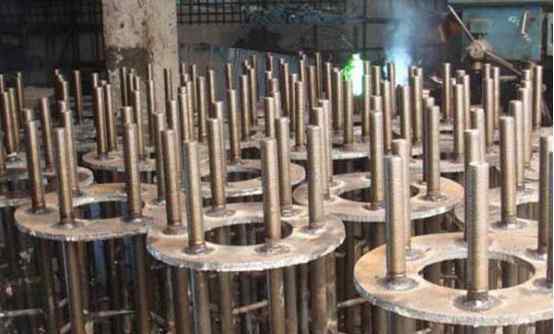

安装螺栓组

提前将地脚螺栓放入短柱中，并插入定位模板的预留孔中。用螺母上下固定螺钉的上部，拧紧时检查单组螺栓的相互尺寸。均匀调整标高，插入定位模板，在每个螺栓顶部拧一个螺母，固定模具。

地脚螺栓的固定

第一步固定:短钢筋头作为基础梁的支撑，立在承台垫层上。并与基础梁焊接牢固，防止基础梁移位。

第二步固定:每个地脚螺栓焊接短钢筋，螺栓支撑在垫层上。螺栓最终固定后，螺栓支撑脚与承台钢筋网焊接，以固定地脚螺栓，防止施工时位移。

第三步:固定:确定定位箍筋的位置，定位箍筋用于固定地脚螺栓。地脚螺栓固定后，在地脚螺栓中间设置一个定位箍筋，将每个螺栓与钢筋水平焊接，制成封闭箍筋。为了保证地脚螺栓的横截面，螺栓和基础梁用钢筋焊接在一起。

第四步固定:在地脚螺栓顶部设置定位箍筋，使定位箍筋与短柱连成一体。

用已校准的经纬仪调整并复核各螺栓组的整体平面位置尺寸，应满足尺寸精度要求≯2MM。用水平仪测量螺栓组的高度尺寸，应满足尺寸精度要求≯2MM。用铅垂线拉直垂直度，确保误差≤1毫米。检查尺寸精度符合要求后，取出定位钢板和所有螺母。
