漂白 织物为什么要漂白？漂白剂有哪些？

经过精练，大部分天然和人造杂质都被去除了，毛细效应得到了显著的提高，可以满足部分品种的加工要求。但要提高漂白后的织物、鲜艳的彩色花朵、彩色织物的白度，就要漂白。

一个

漂白的目的

漂白的目的是去除天然色素，赋予织物必要的白度，进一步去除未经煮练清洗的天然杂质。

2

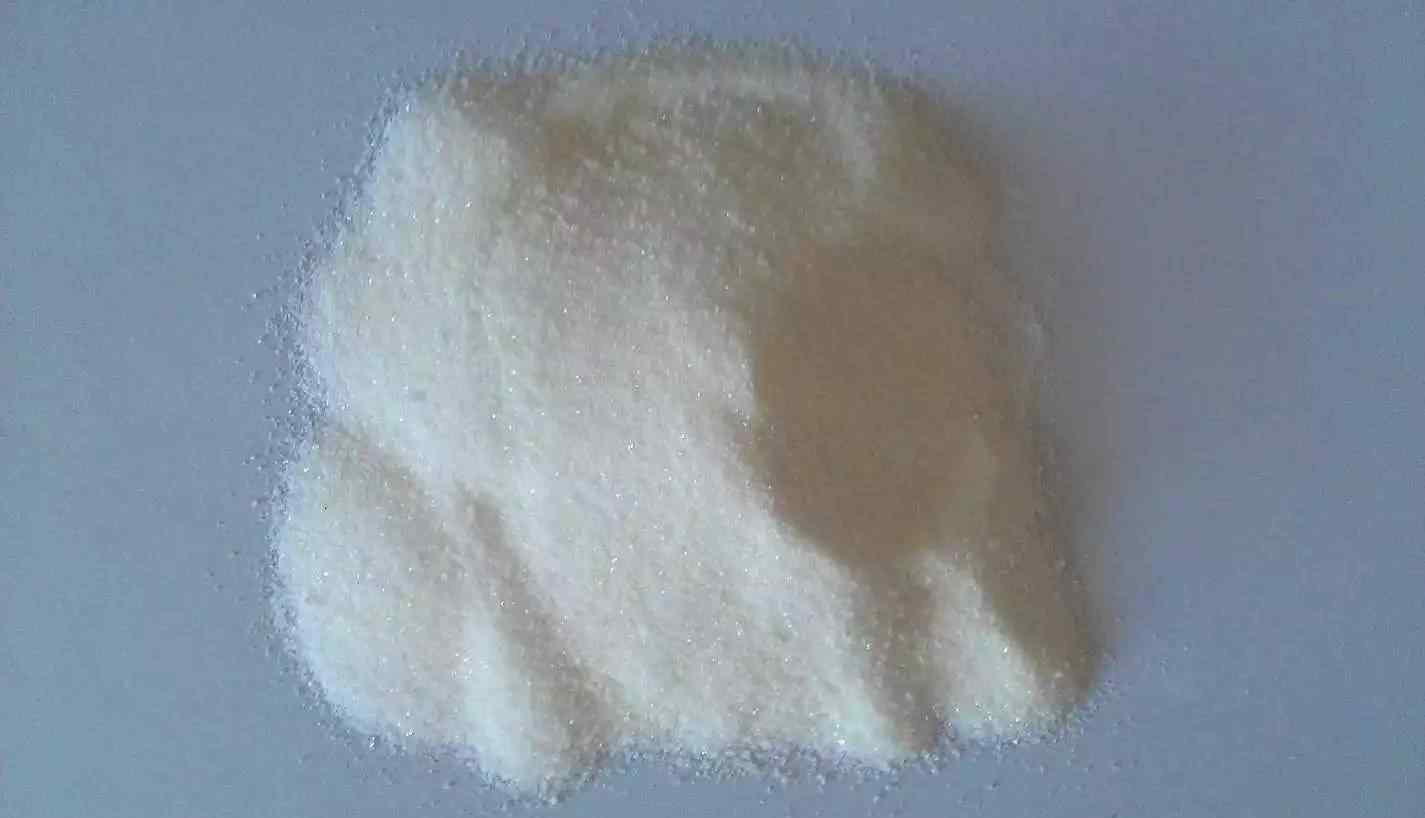

普通漂白剂

氧化漂白剂

次氯酸钠

过氧化氢

过醋酸

亚氯酸钠

过硼酸钠一水合物

还原漂白剂

亚硫酸钠

连二亚硫酸钠

前两种氧化漂白剂在实际生产中应用广泛，其中过氧化氢应用最为广泛。氧化漂白主要通过氧化作用产生花青素，因此在破坏色素的同时也可能导致纤维损伤。

还原漂白剂的漂白产物在空气体中存放较长时间后，还原后的色素会被氧化，重新五彩，使织物的百度度降低，所以一直很少使用。

三

漂白模式

漂白模式

漂白方法有开幅和绳、单头和双头、松紧、连续和间歇。

漂白方法

主要有浸漂、喷漂、连轧漂。

浸泡漂白是将织物浸泡在漂白液中进行漂白。浸泡漂白是将织物均匀地堆在槽中，用泵将漂白液喷洒在织物上。喷雾漂白是一种不连续生产，目前很少使用。连续轧漂是指在浸轧漂白溶液后，通过将织物堆放在大的布容器或其他设备中一段时间来漂白织物。

四

加工对象

棉和棉类织物

次氯酸钠、过氧化氢等氧化漂白剂在棉纺印染厂应用广泛。漂白棉及棉织物时，偶尔使用过硼酸钠、过氧乙酸、过碳酸钠等过酸化合物，漂白合成纤维及其混纺织物多使用亚氯酸钠。

苎麻织物

漂白稀溶液一般长期使用次氯酸钠。氯气漂白后，用H2O2进行脱氧，可以获得很好的漂白效果。

绸缎

丝绸面料是否需要漂白，取决于丝绸的种类和最终产品的需求。可用于漂白真丝织物的漂白剂包括氧化漂白剂和还原漂白剂。

合成纤维

由于合成纤维不含颜料，一般不漂白。

五

漂白过程

过氧化氢漂白

过氧化氢又称过氧化氢，分子式为H2O2。过氧化氢漂白简称氧漂。在碱性条件下，过氧化氢溶液的稳定性很差。因此，商用过氧化氢是弱酸性的。

过氧化氢漂白后的织物白度好，颜色纯正、轻盈，存放不易泛黄，因此被广泛用于棉织物的漂白。氧漂比氯漂适应性强，但双氧水比次氯酸钠贵，氧漂需要不锈钢设备，比氯漂耗能大，成本高。

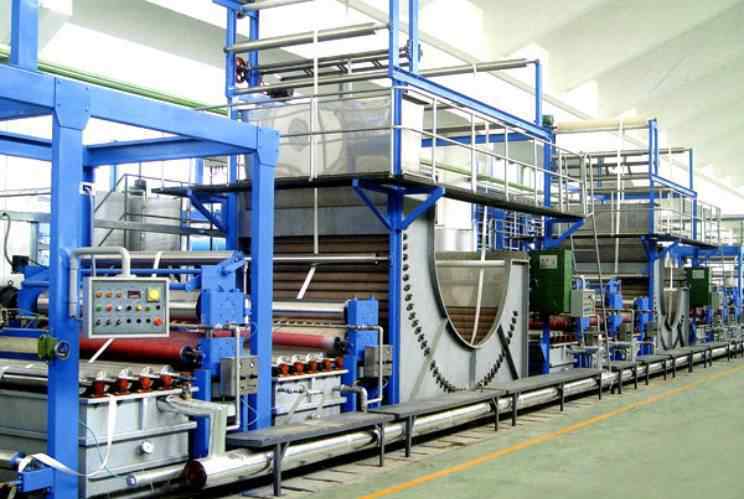

目前印染厂广泛采用平幅汽蒸漂白法，连续性高、自动化程度高、生产效率高、工艺流程简单、无环境污染。

漂白过程

双氧水漂白的工艺流程是:轧双氧水漂白液→蒸煮→水洗。漂白液含过氧化氢 2 ~ 6g/L，用烧碱调pH值至10 ~ 11，加入适量的稳定剂和润湿剂，漂白液室温下垫料，95 ~ 100℃蒸45 ~ 60分钟，然后水洗。

次氯酸钠漂白

次氯酸钠漂白主要用于棉织物和维多利亚棉混纺织物的漂白，有时也用于涤棉混纺织物的漂白。但不能用于蚕丝、羊毛等蛋白质纤维的漂白，因为次氯酸钠会破坏蛋白质纤维，使其变黄受损。在漂白过程中，除了破坏天然色素外，棉纤维本身也可能受到损伤。因此，有必要控制漂白工艺条件，以确保外观质量和内部质量合格。

次氯酸钠易于制造，成本低，便于漂白，设备简单。但由于次氯酸钠漂白不利于环保，目前逐渐被双氧水替代。

漂白过程

次氯酸钠的漂白过程是:滚次氯酸钠漂白液→堆码→水洗→脱氯→水洗。漂白液含有效氯3 ~ 5g/L，用苛性钠调pH值至10左右，室温下将漂白液垫起，室温下堆放30 ~ 60min，然后水洗，脱氯，洗出布。

棉织物用次氯酸钠漂白后，织物上仍有少量余氯，通常用还原剂如硫代硫酸钠、亚硫酸氢钠、过氧化氢脱氯。

氯化钠漂白

亚氯酸钠漂白棉织物最大的优点是能破坏色素和杂质而不损伤纤维。亚氯酸钠也是一种很好的化纤漂白剂。漂白织物的白度稳定性优于氯氧漂白织物，不适用于羊毛或其他蛋白质纤维。但亚氯酸钠价格昂贵，对金属有腐蚀性，需要钛或钛合金。此外，亚漂过程中会产生有毒的二氧化氯气体，设备需要密封好，使用受到限制。目前多用于涤棉混纺织物的漂白。

亚漂与氯漂、氧漂的区别在于漂白是在酸性条件下进行的，一般pH值在4 ~ 4.5左右。亚漂对前处理要求不高，甚至织物不退浆也可以漂白，工艺路线短，特别适合合成纤维织物。但不退浆不煮练直接漂白的织物吸水性普遍较差，在漂白液中加入适量的非离子表面活性剂可以提高织物的吸水性。经过亚漂和氧漂后，织物的白度和吸水率都有所提高。如果织物退浆、煮练后再漂白，可以适当减少亚氯酸钠的用量，但工艺流程较长。

漂白过程

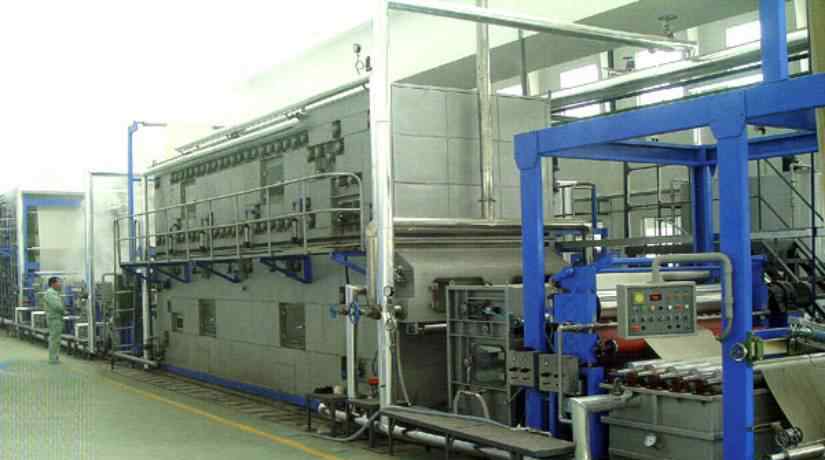

亚漂的常见工艺类似于氧漂。可采用平幅连续轧蒸，也可根据设备情况采用冷漂。亚漂连续滚蒸工艺如下:滚漂液→蒸漂→水洗→脱氯→水洗。

涤棉混纺漂白织物的亚漂工艺:漂白液中含有亚氯酸钠12 ~ 25g/L，硫酸铵5 ~ 10g/L，平平加O 5 ~ 10g/L，漂白液在室温下辊压，100 ~ 102℃蒸煮1 ~ 1.5h，洗涤后脱氯，堆置后充分洗涤。

五

漂白效果评价

棉织物漂白的主要目的是去除天然色素，但棉纤维本身在漂白过程中可能会受到损伤。因此，在评价漂白效果时，要总结高青织物的外观质量，同时也要考虑纤维在练漂过程中的潜在损伤。

漂白要求:

高白度

白度稳定性好

吸水性好

纤维损伤小

经济学

织物专业技术视频实训课程

由涩尚方部博士组织编辑

点击阅读原文，查看Bu博士观点:原创文章列表。更多专业信息可在涩尚芳步博士！
