静压箱 你真的了解静压箱吗？

静压箱的定义:

静压箱又称调压室，是一个与供气出口相连的大型空箱。在这个空区间内，流速降至零，动压转化为静压，各点静压大致相同，这样送风出口就能达到均匀送风的效果。

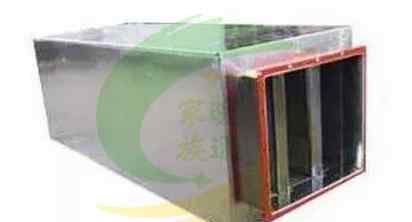

静压箱是一种传统的通风设施，常用于对室内温度、湿度、洁净度和气流分布均匀性有精确要求的恒温恒湿洁净室和环境气候室。一般空调节是零静压，所以不需要静压箱，只需要大功率空是送风系统降低动压、增加静压、稳定气流、减少气流振动的必备配件。一般采用镀锌钢板，可以使送风效果更加理想。

工程实例:

体育馆的看台面积大，座位多，小，出风口多。为了满足看台的送风要求，很难使用常规的风道通风系统。利用观众下方的吊顶空房间，设计了一种送风可调的集成式增压箱送风系统。充分利用静压箱系统送风面积大、送风量大、工作噪音低的特点，最大限度利用建筑空，节约资源。

静压箱动作

1.部分动压可以变成静压，使风吹得更远；

2.内衬消音材料可降低噪音)；

3.风量分布均匀；

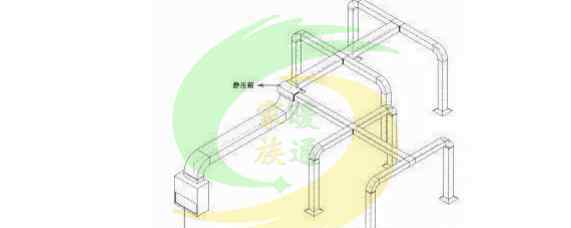

4.在实际的通风系统和空空调系统中，经常会遇到通风管道为圆形、圆形、方形、变径、直角转弯、多管交叉等情况。，所有这些都需要特殊的管件来连接。这些特殊管件的制造费时费料，安装也不方便。这时候用静压箱作为管件连接它们，可以大大简化系统，使静压箱起到万向节的作用。

5.静压箱可以用来降低噪音，获得均匀的静压出风口，减少动压损失。将静压箱应用于通风系统，可以提高通风系统的综合性能。

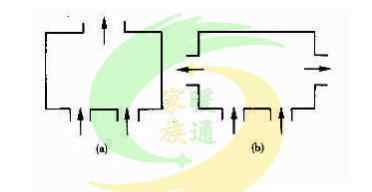

静压箱原理

空气体分子不规则运动撞击管壁产生的压力称为“静压”。静压是垂直于流体运动方向的压力，用于克服流体输送过程中的阻力。那么建立静压箱的目的就是为了获得静压。在通过多个风道送风时，为了使每个风道的风压一致，需要建立静压箱，使所有的动压都能转化为静压，并能均匀分布到每个风道。同样，当多个风道回风时，也需要一个静压箱，使空空气在表冷器前充分混合。个别单风道的送风管道还配有静压箱，用于消声。原理是空空气进入静压箱的速度明显变慢，风力会减小。

静压箱的设计原则:静压箱的作用是为各支管道提供均匀的压力。理论上静压箱内的静压处处相等，也就是说静压箱内的流速处处为零。满足这一点的条件是静压箱的体积是无限的。这在工程项目中是不可能的。一般情况下，机柜内的风速可以控制在2m/s以下，也可以大大降低进、出风管内的风速。

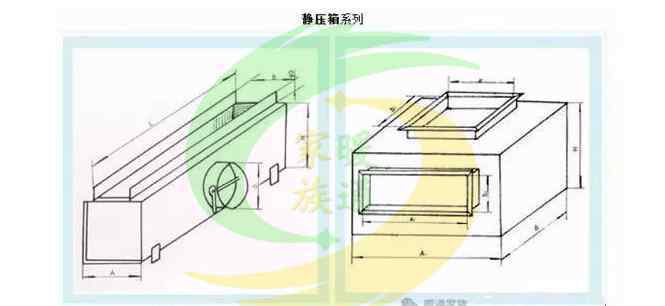

静压箱的特点及技术性能

1.当风管需要大变径，但现场安装距离不能满足变径所需长度时，可考虑静压箱；

2.当风管与空调节设备接口时。)，一般用静压箱连接；

3.静压箱内部材料可选用岩棉、玻璃棉等吸音材料，表面采用防腐性能优越的金属板。

静压箱的计算方法

1.设计静压箱时，如果按照规定的风速进行设计，箱会很大；一般静压箱长边比出气管宽400mm，高度比出气管宽400mm，这只是一个估算。

2.静压箱一般老工程师的经验是5~10db/m，阻抗复合型的消声器是10 ~ 15db/m；

3.风速控制在2.5以内。如果音量过大，适当提高风速。对于长度一般大于1米没有其他强制性要求。

4.高度×深度=静压箱截面积，静压箱截面积×2.5m/s=风机风量。至于高度和深度怎么搭配，你自己就知道了。

5.使用单位升的空气体积3米/秒来获得静压箱一侧的面积。然后，根据房子的高度，如果是4米，你的单位就是2米高。减去0.5米左右的软接头，留0.5米高在上面，那么你的静压箱只有1米高，那么你就可以确定宽度了。有两个数字，第三个数字很容易确定。！长度的计算方法是一样的。如果知道宽度，你的宽度乘以长度不就有面积了吗？这个面积也应该等于L/3，但是设计院的地表风速是2m/s，如果是空，那就大一点。

6.静压箱的厚度应大于600mm，截面风速应小于2 m/s，此外，应注意连接位置和连接位置之间有气流缓冲区。

7.其实现在说的静压箱只是一个锡皮箱，不是带消音棉的静压箱，所以成本可能不太重要。如果是带消音棉的静压箱，需要仔细考虑成本。其他消声器要注意流量的控制，大多控制在8m/s以内，只要能达到这个数值，消声效果就好。

8.我觉得静压箱还是要静音的。有时不使用机房静压箱很难连接管道。噪声抑制只是其次。横断面风速应小于1.5m/s，高宽比尽量小于1:4；

9.静压箱的作用是将动压变为静压，均匀分配风量，多用于槽式风口前；

10.静压箱的主要作用是稳压降噪。静压箱内的风速好像不超过2.5m/s，所以静压箱的容积可以根据风量和风速来确定，一般都是定制静压箱。宽度方向不应小于500mm。通常静压箱的尺寸比室内机的尺寸略小。

11.采用地板送风。静压箱有两种，一种是用夹层作为静压箱，另一种是用普通的静压箱，然后在静压箱上连接几个风管到送风口。
