电缆桥架防火封堵 桥架穿楼板防火封堵做法图解!

竖井电缆桥架孔防火封堵

实践示例

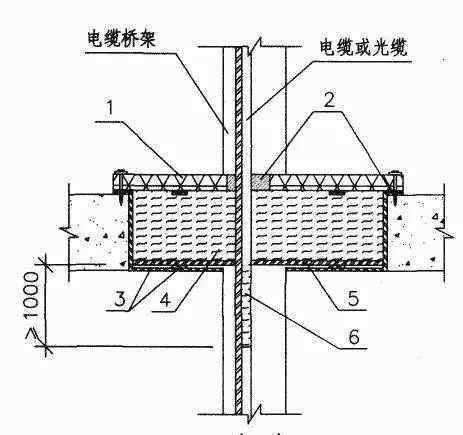

图1电缆桥架穿过楼板防火板堵塞

1-防火隔板2-防火堵料3-支架4-矿棉或玻璃纤维5-防火板或钢板6-防火涂料

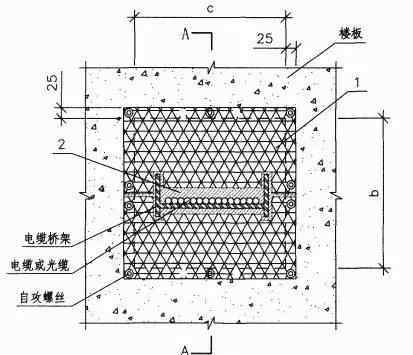

图2俯视图

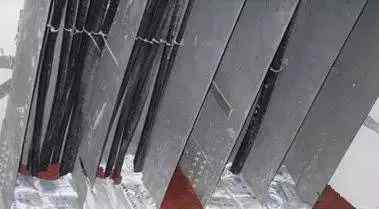

图3桥外防火效果

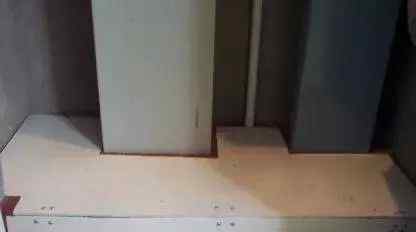

图4桥面防火效果

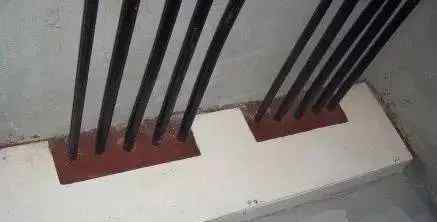

图5无机封堵材料对电缆井的防火封堵

1-轻质膨胀型有机防火堵料2-柔性有机防火堵料3-防火涂料

图6防火板材料耐火等级应达到一级

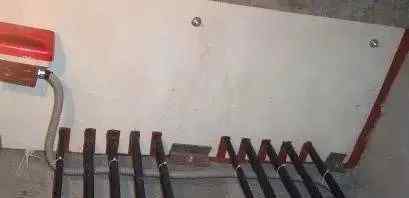

图7桥内防火效果

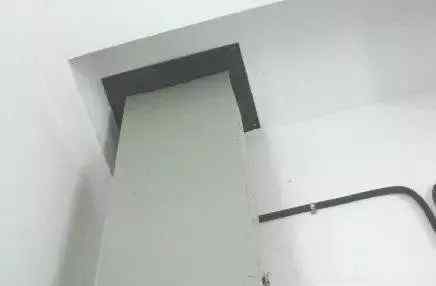

图8桥内防火效果

基本要求

1.在这种方法中，建议仅通过地板密封电缆槽。

2、孔洞的其他部位应设置防火封堵的有:

电缆从室外进入室内入口；电缆进出竖井的入口和出口；电缆引至电气柜、面板或控制面板和书桌的开口处；电缆穿过隔墙和地板上的孔；主控室或配电室与电缆夹层之间；穿越火区和竖井穿越楼板的两端管口的丝管；其他地方待定。

3.当电缆和绝缘线穿过钢管时，钢管应嵌入楼层之间。走线后，在两端钢管管口空缝隙处用防火堵料隔离。

4.耐火隔板应采用矿棉半硬板或6mm或以上的钢板。

5.上下防火板之间的夹层可用岩棉或防火包填充空，防火板之间的缝隙可用防火泥封堵。

6.桥孔侧面设置1.5MM厚钢板制成的方形套管，套管高度高出地面3CM，或设置一圈高度为3CM、厚度为2CM的素混凝土挡水圈。

7.桥梁内部也应通过防火材料与上下两层隔离。电缆穿过套管和防火封堵层，套管口用防火泥封堵。在桥架内，支架上可以安装防火板，也可以将下防火板加工成图所示的形状，内塞防火包如图所示。

8、母线穿越楼板的防火密封方法可参考桥梁防火密封技术。

9.桥架盖板应在穿过地板的地方断开。

特种防火堵料

实践示例

1.防火包装/耐火包装的性能指标

外观、体积密度、耐水性、耐油性、抗压强度、耐跌落性和耐火性

包裹体完整无损，0.6×103kg/m3 ≥3d R≥0.05Mpa，一级防火封堵材料耐火极限≥180min

2.防火泥浆性能指标

出现

密度

抗水性

油电阻率

腐蚀的

耐火性

具有一定弹性的塑料固体

≦2.0×103Kg/m3

≧3d，无肿胀

≧3d，无肿胀

≧7d

一级防火堵料的耐火极限≥180分钟

3.耐火材料的耐火等级为三级

一级≥180分钟>二级≥120分钟120分钟> >三级≥90分钟

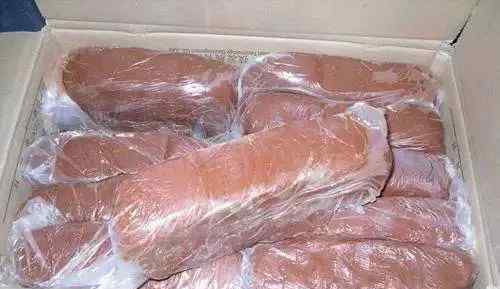

图9阻燃包装

图10防火泥浆

施工方法

1.耐火包装:电缆井采用耐火网、耐火隔板或铁板作为支撑垫，在垫上铺耐火包装和耐火包装，形成夹层，根据我国电缆隧道与电缆井的相关间距规定，将耐火包装和耐火包装制作成电缆隧道和电缆沟内的防火墙。如有必要，支架可采用角钢制成，便于封堵。

2.防火泥浆:

图20带防火板的电缆下部封闭

图21上部封闭详图
