变频器用进线电抗器 变频器是否需要加进线、出线电抗器？

这些辅助设备必须针对大功率输出的逆变器进行配置。不同的制造商在用户指南中有详细的说明。

这里初步了解一下安装在逆变器输入端的“交流输入电抗器”的作用，主要是提高输入侧交流侧交流电源的功率因数；有效消除输入侧的高次谐波，防止其他电气设备因电压畸变而损坏；消除三相交流电源不平衡引起的输入电流不平衡。

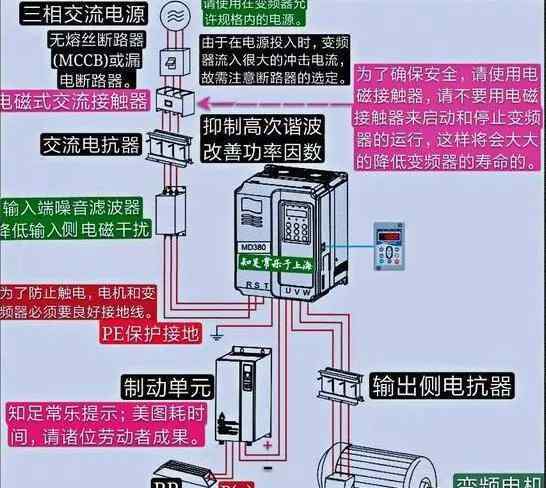

一般在增加交流输入电抗器的同时，在变频器的输入侧安装“EMC输入滤波器”，主要是为了尽量减少变频器本身的外部传导和辐射；下图是变频器系统配置示意图。

基本上，对于电机容量为37kw、功率输入容量为114kvA、输入电流为157A、输出电流超过150A的变频器，国内变频器都是以外部DC电抗器为标准配置的，根据功率的不同，需要对配置的DC电抗器的型号进行适配。

安装时，用户需要拆除变频器主电路端子P与之间的短路铜排，然后在P与之间连接DC电抗器，电抗器端子与变频器端子O之间没有极性。安装DC电抗器后，P和之间的短路铜排不再使用。

DC电抗器串联在变频器内部的整流模块和滤波电容之间。其作用是提高输入侧的功率因数；提高变频器的效率和热温度；能有效消除高次谐波对变频器的影响，减少变频器本身的外部传导和辐射电磁干扰。

“交流电抗器”安装在变频器输出侧和驱动电机之间，靠近变频器。其主要作用是滤波，抑制输入侧电路的浪涌电流，削弱电源电压不平衡对变频器造成的过流效应；变频器与电机的距离一般超过100m，建议安装输出交流电抗器。因为变频器的输出侧一般含有较多的高次谐波。当电机与变频器的距离较远时，由于电缆和导线中存在较大的分布电容，可能会在回路中产生一定的谐波谐振，对电机的绝缘性能造成很大的损害，久而久之会损坏电机。此外，由于线路较长，会产生较大的漏电流，导致变频器频繁保护停机。
