圈梁设置要求 圈梁有何作用 圈梁的设置和构造要求一览

圈梁是增强砌体房屋整体性和空间刚度的构造措施，在各类砌体房屋中均应按规定设置圈梁，那么圈梁有什么用呢？圈梁的设置以及构造要求有哪些？

圈梁的作用

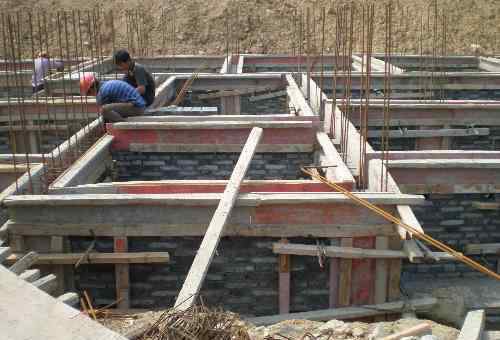

在砌体结构房屋中，沿外墙及内墙水平方向设置连续、封闭的钢筋混凝土梁，称之为圈梁。目前，钢筋混凝土圈梁一般采用现浇。

在房屋的墙体中设置圈梁，可增强房屋的整体性和空间刚度，承受由于地基不均匀沉降在墙体中所引起的弯曲应力，消除或减轻较大振动荷载对房屋墙体产生的不利影响。

跨过门窗洞口的圈梁可兼作过梁，但应按计算用量另行增加配筋。圈梁还可在验算墙、柱高厚比时作为墙、柱的不动铰支承，提高墙、柱的稳定性。

圈梁的设置

圈梁的设置通常根据房屋类型、层数、所受的振动荷载、地基情况等条件来决定圈梁设置的位置和数量。当房屋发生不均匀沉降时，墙体沿纵向发生弯曲。若把墙体比拟成钢筋混凝土梁，圈梁就成了其中的钢筋，砌体就成了其中的混凝土。因此，设置在基础顶面和檐口部位的圈梁抵抗不均匀沉降的作用最为显著。当房屋中部沉降较大时，位于纵向基础顶面的圈梁受拉，其作用较显著。当房屋两端沉降较大时，位于房屋纵向檐口部位的圈梁受拉，其作用较显著。一般地可参照下列规定设置圈梁：

1、车间、仓库、食堂等空旷的单层房屋，应按下列要求设置圈梁：

（1）砖砌体房屋，檐口标高为5～8m时，应在檐口标高处设置圈梁一道，檐口标高大于8m时，应增加设置数量。

（2）砌块及石砌体房屋，檐口标高为4～5m时，应在檐口标高处设置圈梁一道，檐口标高大于5m时，应增加设置数量。

（3）对有电动桥式吊车或较大振动设备的单层工业房屋，除在檐口或窗顶标高处设置钢筋混凝土圈梁外，尚应增加设置数量。

2、宿舍、楼等多层砖砌体民用房屋，层数为3～4层时，应在檐口标高处设置一道圈梁。当层数超过4层时，应在所有纵横墙上隔层设置圈梁。屋盖处圈梁应现浇，预制圈梁安装时应座浆，并应保证接头可靠。对多层砌体工业房屋，应每层设置钢筋混凝土圈梁。

3、设置墙梁的多层砌体房屋，应在托梁、墙梁顶面和檐口标高处设置现浇钢筋混凝土圈梁，其他楼层应在所有纵横墙上每层设置圈梁。

4、建筑在软弱地基或不均匀地基上的砌体房屋，除按上述规定设置圈梁外，还应符合《建筑地基基础设计规范》GB5007的有关规定。

5、采用现浇钢筋混凝土楼（屋）盖的多层砌体结构房屋，当层数超过5层时，除在檐口标高处设置一道圈梁外，可隔层设置圈梁，并与楼（屋）面板一起现浇。未设置圈梁的楼面板嵌入墙内的长度不应小于120mm，并沿墙长配置不少于2Φ10的纵向钢筋。

6、组合砖墙砌体房屋在基础顶面和有组合墙的楼层设置钢筋混凝土圈梁。圈梁截面高度不宜小于240mm，纵筋不宜小于4Φ12，并应按受拉钢筋的要求与构造柱锚固；圈梁的箍筋宜采用Φ6@200。

圈梁的构造要求

除按上述要求设置圈梁外，还应使圈梁符合下列构造要求，才能较好地发挥圈梁的作用。

1、圈梁宜连续地设在同一水平面上，并形成封闭状；圈梁必须是连续整体的，圈梁中的钢筋也必须是连续通长或有可靠连接的，当圈梁被门窗洞口截断时，应在洞口上部增设相同截面的附加圈梁，其构造要求如5-14所示。

2、为保证建筑结构的水平整体性，圈梁宜布置在靠近楼道、屋盖平面的标高处，内外纵墙、横墙、山墙中的圈梁在水平面内相互拉结，形成牢靠的网络。刚性方案的房屋，圈梁应与横墙加以可靠连接，其间距不宜大于下表所规定的相应横墙间距。刚弹性和弹性方案房屋中，圈梁应与屋架、大梁等构件可靠连接，如在屋架或大梁端部应伸出钢筋与圈梁内的钢筋搭接。 5-15

3、钢筋混凝土圈梁的宽度宜与墙厚相同，当墙厚h>240mm时其宽度不宜小于2h/3。圈梁高度不应小于120mm。纵向钢筋不宜小于4Φ10，绑扎接头的搭接长度按受拉钢筋考虑，箍筋间距不应大于300mm。

4、圈梁兼作过梁时，过梁部分的钢筋应按计算用量另行增加配筋。

5、圈梁房屋转角、丁字接头处，应设置附加钢筋予以加强。其连接构造如 5-16所示。

6、为防止钢筋混凝土圈梁受温度影响而产生裂缝等现象，其最大长度可按《混凝土结构设计规范》中有关伸缩缝最大间距考虑。
