电磁炉电路 电磁炉内部—电磁炉内部结构电路分析

电磁炉在现在这个时代可以说是人人都有的产品了，但是大家对于电磁炉的了解大都停留在表面。对于电磁炉的内部结构和电路大家了解吗？下面主编小编会来给大家详细地讲解一下电磁炉内部的一些知识，大家可以学习一下。

从整机电路结构和实现功能上来说，电磁炉是由市电输入和整流滤波电路、功率输出电路、IGBT驱动电路、MCU智能控制电路、同步振荡电路、PWM调制电路、操作显示电路等部分构成，不同品牌和不同型号的电磁炉又具有各种不同的检测保护电路，如浪涌保护电路、电压检测电路、电流检测电路等等，这些电路各具特色，使电磁炉在使用上更加安全可靠。因而，在学习检修过程中，应首先了解其整机结构特点，熟悉各单元电路的工作状态。

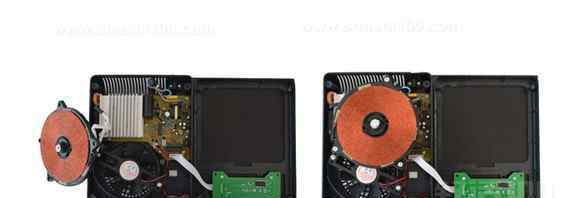

电磁炉内部

电磁炉作为现代厨房中的家用电器之一，已成为使用较为频繁的电子炊具，因其使用较为频繁，出现故障是不可避免的。作为一名维修人员，不仅需要具备扎实的理论基础，做到手动心明，还应首先搞清楚故障的基本判别方法。电磁炉的故障判断方法有观察法、分区开路法、代换法、触摸法、万用表检测法和示波器检测法六种。

判断电磁炉是否正常工作，可使用示波器对进行感应检测。正常情况下，通过感应炉台面板下方的炉盘线圈或IGBT管（门控管）散热片，应能感应到高频振荡信号，示波器的探头越靠近IGBT管（门控管），高频振荡信号的幅度也就越大，如无感应信号，则说明该电磁炉有故障，按照电路信号走向，可采用“观察法”查看市电输入电路中的保护器件（保险管、压敏电阻）。经过检测，发现保险管和压敏电阻都有烧坏现象。

经过主编小编对于电磁炉内部的详细分析，大家会不会更深入地了解电磁炉了呢？电磁炉的用处非常多，但是我们平常也要注意好电磁炉的维护与保养，这样电磁炉才不太容易损坏，希望小编的这篇电磁炉内部结构分析能够帮助到你。
