燃气锅炉利用效率高，比其他类型的锅炉如电锅炉、燃油锅炉更经济，所以燃气锅炉一直在市场上占据着举足轻重的地位。燃气锅炉不仅可以作为地暖和暖气片的供热源用来采暖，还可提供大量生活热水，功能多样。那么燃气锅炉结构是什么样的，它为什么拥有如此神奇的力量呢？下面小编就为大家详细解析一下燃气锅炉的结构吧。

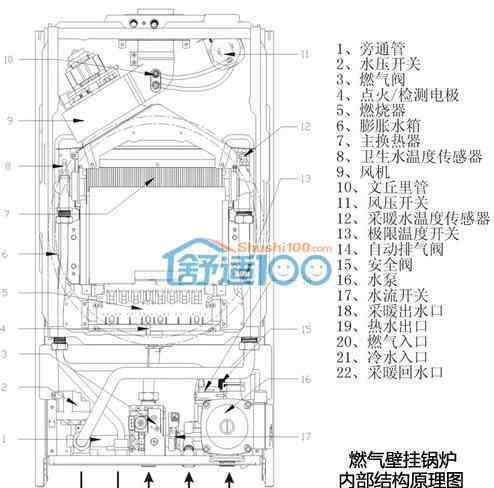

燃气锅炉内部结构

燃气锅炉结构-燃烧室

燃烧室是家用锅炉能量转换部位，用于将燃气的化学能转换成系统循环水的热能。

燃气锅炉结构-风机

风机的作用是以一定流速将烟气强制排出炉体，同时使燃烧室与室外之间形成稳定压差，保证适量新鲜空气进入燃烧室与喷嘴喷出的燃气以一定的比例混合，保证燃气在燃烧室内充分燃烧。

燃气锅炉结构-膨胀水箱

用于容纳采暖系统媒质水受热膨胀后多出来的水体积，如果不能缓冲这部分膨胀水量，锅炉设备及管路系统将受到损害。

燃气锅炉结构-安全阀

用于系统水超压时放水，释放系统压力，保护管路系统不受损坏。其压力设定值为3bar，当系统水压力超过3bar时，安全阀自动放水泻压。

燃气锅炉结构-水泵

水泵是锅炉内循环的动力机构，实现系统水的循环。性能优越的水泵一般采用不锈钢套屏蔽密封（湿转子），可以上解决水泵干转、漏水和噪声三大难题。

燃气锅炉结构-自动排气阀

用于自动排出系统内的残余气体，使管内始终充满水，以防止出现气塞或在管路最高处积存气体从而导致系统出现供热不良或出现危险。

燃气锅炉结构-电控部分

用于控制和协调整个家用锅炉各个部件的运行。另外，优质的家用燃气壁挂机型电控箱内还有显示印刷电路板，用于显示锅炉的燃烧状况、水温等运行工况并且出现故障时可以显示故障代码。

燃气锅炉结构-补水装置

当系统缺水或压力不足时，应给锅炉补充水；当压力表示数低于0.5公斤时，此时应及时向家用机补水。

燃气锅炉结构-压力表

显示采暖系统水压力，并提示正常工作压力范围。压力表蓝色示数为系统正常压力值（0.5-1.5公斤）；红色示数为系统水低压区间（0-0.5公斤）；黑色示数为系统水高压区间（1.6-4.0公斤）。

燃气锅炉结构-同轴平衡烟道

采用全不锈钢材质，用于从室外吸入新鲜空气，并将燃烧后的废气排出室外。同时，排出的烟气可以将新鲜空气预热，提高家用机热效率。

燃气锅炉结构-燃气调节阀

将自动控制部件检测到的电信号通过电路板转换成用于调节燃气阀大小的机械动作，并将各安全部件检测到的安全信号转换成机械的通断动作。该部件将电、气和机械集于一体，属于家用机内最复杂的部件。

燃气锅炉结构-温度传感器

用于采集系统内水的温度信号，并与设定值比较。用于控制燃烧器的开关和燃烧火苗的大小，使输出热量与系统需求的热量相符。

燃气锅炉结构-自动旁通阀

当系统回水受阻时，流经主换热器的水量就会减少。此时回到水泵吸入口的水流量，导致吸入口出的水流速减少，起保护主换热器的作用。

燃气锅炉结构-流量开关

用于检测卫生用水是否流过，流量开关在水流量超过2L/min时才能打开，同时接通电路将信号传给电路板，电路板发出指令使锅炉在采暖或热水中自由转换 。

燃气锅炉结构-空气压差阀

用于检测风机的工作状态、风道和烟道的畅通状况。当烟道通风不畅或有倒风情况发生时，风压差开关自动断开，火焰自动熄灭，当故障排除或风向、风力改变后，机器自动起动。

以上就是燃气锅炉结构大解析了，燃气锅炉内部结构复杂，每一个部件都有它的作用，缺一不可。如果某一个零件出现问题，就会导致整个锅炉系统不工作，关于燃气锅炉出现故障不工作的知识本站也有详细介绍，具体内容可参考本站壁挂炉常见故障-燃气壁挂炉常见故障原因及解决方法一文。
