磁旋转编码器 普通精度应用的另一种选择——磁性旋转编码器

磁性旋转编码器是一种基于新型磁性传感器的检测装置。虽然目前光电编码器在市场上的编码器中占有很大的份额，但磁性旋转编码器因其转速高、使用方便、抗震性能高、易于调整、安装维护、成本低，已成为替代普通精密场合的较好选择。

工作原理

磁阻效应是磁性旋转编码器的基本物理机制。磁阻效应广泛存在于金属和半导体中。它来自导电导体或半导体中的载流子，其轨迹被外部洛伦兹力偏转或螺旋运动，导致材料中电势差的变化。宏观上，随着外磁场的变化，磁阻的阻值也相应变化。

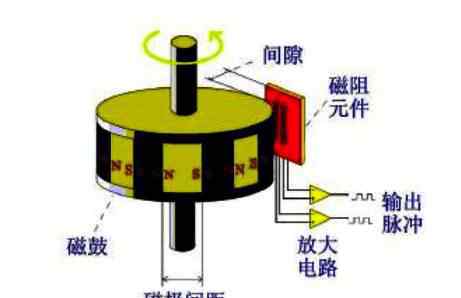

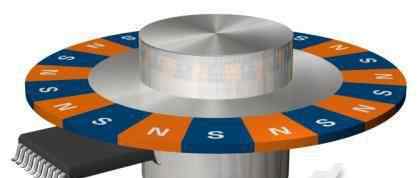

磁性旋转编码器的主要部分由磁阻传感器探头、磁鼓、信号处理电路和机械结构组成。磁鼓被烧成等间距的小磁极。磁极磁化时，旋转时产生空之间的周期性漏磁场。磁传感器探头通过磁阻效应将变化的磁场信号转化为电阻值的变化。在外加电势的作用下，改变的电阻值转化为电压的变化。模拟电压信号经后续信号处理电路处理后，转换成计算机可识别的数字信号，从而实现磁旋转编码器的编码功能。磁性旋转编码器大致分为增量式和绝对式。

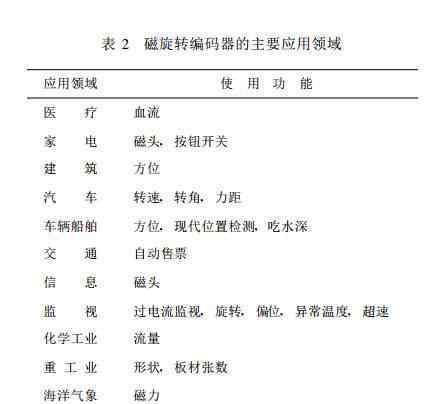

应用特性

优点:

1.易于小型化且价格低廉。

2.结构简单，调试方便，安装容易。

3.线驱动输出型，抗干扰能力强，适合长线输出。

4.结构紧凑，转速高，响应速度快，抗振等级高。

5.元素可以被排列和组合以形成新的功能和多功能设备。

6.封闭式结构，可防尘防油，不易受外界污染影响。

弱点:

磁编码器最大的弱点是信噪比低，噪音大，导致低速振动。旋转磁编码器的质量取决于低速是否稳定以及噪声。

选择依据

旋转编码器是否能满足自身的加工要求以及旋转编码器的质量。

旋转编码器系统是否合适。旋转编码器系统有很多种，选择合适的系统是选择旋转编码器的关键。

驱动单元是否满足被加工工件的精度要求。驱动单元是旋转编码器控制的关键。不同的驱动单元可以实现不同的加工精度。在选择驱动单元时，应根据工件的精度要求选择合适的驱动单元。

增量或绝对。在选择合适的信号时，我们必须考虑允许的成本、电源接通时原点是否可以复位、控制速度、抗干扰等。

分辨率精度的选择。在考虑装配机械装置所需的精度和机器成本后，选择最合适的型号，一般选择机械综合精度的1/2-1/4精度的分辨率。

整体尺寸。应考虑安装旋转编码器期间所选轴(中间空轴、杆轴类型)的状态。

轴的容许载荷。需要考虑不同安装方式的不同轴重状态和机械寿命。

最大允许速度。使用时，应根据最大机械速度选择旋转编码器

相关产品

POSITAL的套件编码器

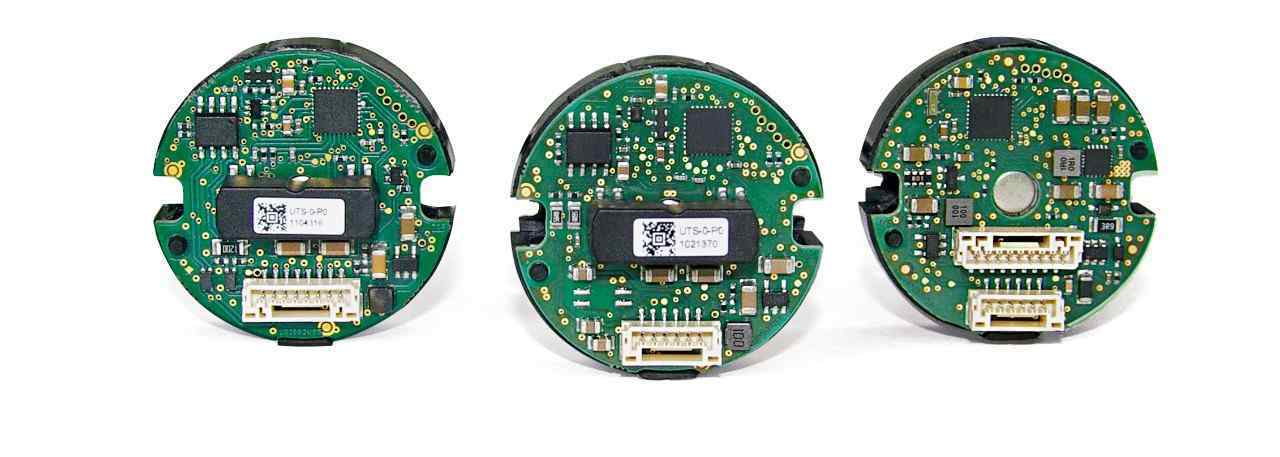

KIT编码器是POSITIAL Bost家族的新成员，是基于POSITIAL Bost的高度独立的磁性旋转编码器。其分辨率为17位，精度高于+0.1，工作温度范围为-40至+105°c。KIT编码器为电机和其他机械制造商提供了一款强大、准确、经济高效的产品，可以将旋转位置反馈集成到他们的产品中。现在，这些工具的核心组件可以作为独立组件加载到其他产品中。

14位磁性编码器芯片AS5048

世界领先的高性能模拟集成电路设计和制造商奥地利微电子有限公司推出的14位磁编码器芯片AS5048具有新的特点，可以为基于单片机的应用带来比以往任何时候都更加方便、准确、可靠的角度测量。

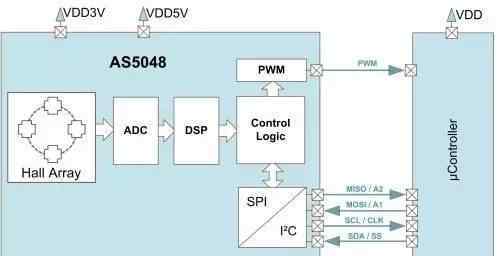

AS5048提供脉宽调制输出和SPI或I2C接口，为微控制器提供绝对角度测量。同时，AS5048具有极高的工作容差，包括芯片与成对磁体中心位置的偏差、芯片与成对磁体气隙的偏差、温度在-40°c至+150°c之间的变化，AS5048磁旋转编码器的14位测量模拟前端提供低至0.0219度的测量分辨率，可由微控制器进行线性化和平均，可实现精确至0.05度的角度测量。由于独特的集成霍尔传感器和信号处理电路，AS5048可以有效消除离散磁场的干扰，非常适合在大功率和磁噪声的工业和医疗环境中应用。
