钢筋图集 工程人必备！钢筋图集速记口诀

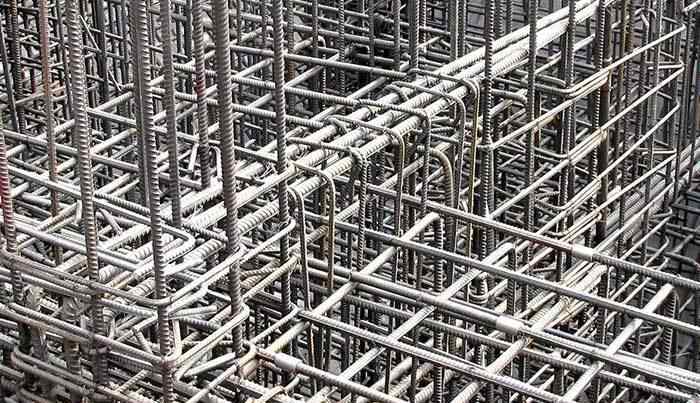

钢筋施工是一个非常重要的过程，在这个过程中有很多细节需要注意。现在小寒教你一套钢筋图集的速记公式，马上就能拿到！

钢筋锚固插入有多深——重点找插入点的位置。

直弯机有三种锚——直锚、弯锚和机械锚。

斜钩钢板焊接短肋--图集101第35页三小图及其说明。

直锚查找表应基于混凝土编号第33~34页-101阿特拉斯。

哪种钢筋乘以直径-在上述两个表格的左栏中，钢筋的类型和直径应基于第1行和第2行中的混凝土强度等级。

直锚不足以弯锚圈——弯锚圈长度为15D。

0.4倍为真-延伸至支座水平段的可变锚的0.4D锚固值。

记住锚定在0.7-无论地震或非地震，长度为0.7d..

非框架梁的直锚短，12倍d足够深。

腰筋施工为十五倍——防扭腰筋与主筋相同。

镫心公式

镫鹰钩是必须的——钩的长度是直段的十倍，七十五也不比它短，计算出的料长增加了三天。

剪力加密有三种——双梁高震1级，2、3、4级1.5D，非框架、非抗震、非加密。

复合内箍重叠边——计算内尺很麻烦，别忘了减去保护层。根据外箍的详细分析，先去掉角肋的两个半径，再从纵根减去一个。它包含几个平方乘以几，所以不要担心它是否完成。稍后添加两个半径，并添加三毫米的差异

详细说明:

箍筋鹰钩是必须的，既然有101图集，要求所有箍筋做成135度斜钩。

内网尺寸合适，箍筋可根据外包尺寸和内网尺寸计算，只有内网尺寸符合施工惯例。

弯钩长度为直段的十倍，箍筋斜弯钩的直段长度，第一要求不小于直径d的10倍。

七十五不短于箍筋弯钩的平直长度，第二要求不小于75mm。

二级* *选择较大值，以上两个要求在实际计算中，取较大值。

在计算的材料长度上加3 d，因为箍筋按内净尺寸弯折后长度减小，所以计算下料长度时要加3倍d。

剪力加密有三种，箍筋加密是为了承受梁的剪力，箍筋加密总是分为三种。

双梁高震为一级，用于一级抗震时，加密长度为梁支座根部梁高的两倍。

234 1.5，用于234抗震时，梁支座根部加密长度为梁高的1.5倍。

非框架，非抗震非加密，非框架梁，非抗震所需梁，箍筋不加密。

当出现复合箍筋时，建议设置大箍和小箍，内箍搭接边计算不多见。

计算内尺和内箍的重叠边是很麻烦的。它很用心，也很认真，对于普通人来说并不准确。

别忘了减去保护层。计算时，别忘了减去钢筋保护层。首先是先减保护层。

根据对外箍详细分析和对内箍的计算，首先要根据外箍仔细分析其各种数值关系，

先去掉两个角筋半径，计算内箍，根据外箍筋减去两个纵筋半径，

纵根除一减一。减去半径后，即为纵筋的等起止线段。去掉一根纵筋的数量，这是一个网格。

它包含几个乘以几的网格。如果内箍中包含的纵肋不是一个网格，那么几个网格乘以几个。

到现在都不用担心。一般来说，忽略了后面两步的计算过程，使得计算结果不准确。

回加两个半径，这时，别忘了，回加两个纵筋半径，再加上3 mm的差值，这还没完，再加上成型和绑扎时发生的偏差，长度值是3 mm，这就是箍筋法，这是计算箍筋公式的重要方法，你需要牢记。重点是记住计算过程的每一步。公式仅供参考，可以帮助加深记忆。

支座配筋公式

在轴承上，铁的负力矩——反梁的力矩是相反的。端部锚固是必须的，伸入净跨有差异，要注意端跨的中跨。一排三分之一，两排四分之一，非框边五分之一。所有中跨都是一样的。中间跨度两边取大值，跨度太小不能连在一起。

详细说明:

支座上的铁负弯矩和负弯矩筋一般设置在支座上部，反梁除外，正好相反。端部锚固是必须的。负弯矩筋在梁端很重要，不可低估。延伸到净跨度是有区别的。负弯矩钢筋和伸入梁内的钢筋有不同的尺寸。要注意端跨的中跨。区别在于第一排和第二排之间的差异，以及端跨

负弯矩钢筋伸入梁净跨度的长度为第二排的三分之一和四分之一。伸入梁净跨的长度为梁净跨的四分之一，非框架边跨的五分之一，边跨伸入梁净跨的一排负弯矩钢筋。对于中跨，负弯矩筋的结构要求是一样的，中跨两侧取一个较大的值。当中跨两侧净跨度值不一致时，负弯矩筋两端按大跨度的跨度值计算，跨度太小不能连在一起。边跨或中跨跨度过小时，负弯矩筋直接连接，不截断。通过记忆公式，可以加深理解，便于在实际工作中应用。

吊筋公式

主次梁相交处用吊杆分-20倍D，在次梁两侧水平延伸，两侧各加5，在下梁上加10 cm，以斜交角的梁高为800 mm，小于845，45度乘以1.414，60度乘以1.155，切割长度减少4倍，高度平直，更用心。

详细说明:

主次梁共用钢吊架。主次梁相交的地方，主梁多采用钢吊架，水平延伸20倍D，钢吊架上部两个直段长度为其直径的20倍D。次梁两侧各加5根，吊杆下部的直段长度为次梁每侧5 cm，下侧10 cm。吊杆下部的直段长度总共为10厘米，吊杆的倾斜长度为斜角。按梁高值800 mm分，梁高小于等于800时小于845。14142平方根对于45度角，采用根数2，即系数1.414，大于860度。梁高大于800 mm时，斜长段弯曲角度为60度，系数1155为真。60度角采用系数1.155，乘以箍筋内尺高度。下料长度应减少4 d，吊杆下料长度应减少弯曲伸长的4倍，高度应平直。弯曲后的钢吊架高度应仔细检查，看是否符合梁高要求，检查平整度，不得偏斜。

拉伸腰筋心法公式

腰筋离不开拉筋——拉筋需要挂钩箍筋，梁净高45，梁两侧设置腰筋，腰筋间距200，腰筋作用分字母。从G开始，在抗扭腰筋前加N，施工15天的腰锚，抗扭腰锚与主筋相同，拉筋的鹰钩和箍相同，脚内加两个箍筋，间距加倍梅花点。提前打结和交叉时要小心。

详细说明:

腰筋系带是分不开的。当有腰筋时，应配有系带以钩住腰筋。拉筋要勾箍筋，拉筋不仅要勾腰筋，还要勾腰筋外的箍筋，这是需要了解的一个必要内容。

梁净高度为四十五，见图集101第63页和第64页。横梁净高度代码为hw。当梁净高超过45 cm时，在梁两侧设置腰筋。横梁两侧，要加腰筋。腰筋间距200米，小于等于200 mm，腰筋作用用字母划分，腰筋作用用英文字母区分。抗扭钢筋的锚固长度与纵筋相同，拉筋的鹰钩与箍相同，拉筋的钩与箍筋相同，内尺加两个箍筋。计算斜撑时，需采用内净尺寸，即箍筋的内净尺寸加两个箍筋直径，间距用梅花点加倍。支撑间距一般为箍筋间距的两倍，成排呈梅花状交错排列。谨防预绑和穿越。用腰筋预制和绑扎梁时要格外小心，这会给安装带来不便。
