地板供暖分配歧管
地暖分配器和集水器是水系统中的分配器和集水器,用于连接各种供热管道的供回水。按进水和回水分为分水器和集水器,故称分配管汇或集水器,俗称分水器。
其功能:四大基本功能:增压、减压、稳压、分流。
概念:分为分水器和集水器两部分。分水器是一种配水装置,用于连接水系统中加热管的供水管。集水器是一种集水装置,用于连接水系统中各加热管的回水管。
2F
收集三种类型的水分离器
从功能和结构上看,集水器分为基本型、标准型和功能型三种。

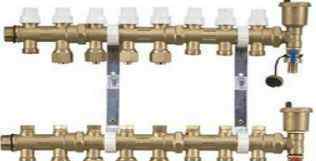

基本型:由配水总管和集水总管组成。一个球阀安装在分集水管的每个分支上。同时,手动排气阀安装在主水管上。基本分水器不具备流量调节功能。

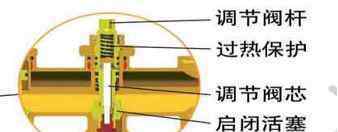

标准型:标准型分配歧管的结构与基本型相同,只是总管上的球阀被流量调节阀代替。用自动排气阀代替主管道上的手动排气阀。标准配气歧管可以精确调节每个回路的流量,甚至豪华标准配气歧管的流量调节也可以实现人工智能调节。

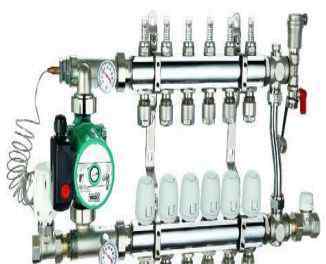

功能型:除了标准配气歧管的所有功能外,功能型配气歧管还具有温度压力显示、自动流量调节、自动混水换热、热计量、室内温度自动控制、无线遥控等功能。为了防止腐蚀,集水器通常镀有镍和耐高温塑料。无论什么类型的集水器(包括连接器等。),内外表面应光滑,无裂纹、砂眼、冷隔、夹渣、凹凸不平等缺陷,表面颜色均匀,涂层牢固,无退镀缺陷。
3F
工作原理和安装要求
地暖分配总管是整个室内地热供暖的控制中心。它有分流和分压的功能。热媒流入室内时,通过多功能过滤器进入分水器的主杆。在这个过程中,过滤器过滤掉热媒中的杂质,防止杂质进入地下管网,堵塞管道。主杆水平安装,利用高度和压力相同的原理,使热媒均匀分布到支管上。经过换热系统后,各支管流回主筋集水,再通过回水口流入加热系统。另外,在分配歧管上增加了混水装置,也就是说换热后,热媒(水)的温度还是很高的,经过混水系统后,流入分水器的主棒继续循环,这样在加热的同时节约了能源。

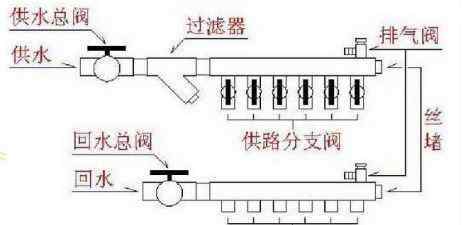

工作原理图:
地暖分配歧管的安装要求:
(1)配电歧管安装在墙壁和专用箱内,住宅楼一般安装在厨房房间内;
(2)集水器下方阀门距地面30cm以上,水平安装;
(3)供水阀安装在分水器的前面,回水阀安装在集水器的后面;
(4)过滤器安装在分水器的前面;
(5)分配歧管的连接顺序:连接到供水主管-锁阀-过滤器-球阀-三通(温压表接口)-水分离器(上杆)-地热管-集水器(下杆)-球阀-连接到回水主管
