万用表测量电流 电工常用的万用表 你真不一定会用

数字万用表使用的完整说明

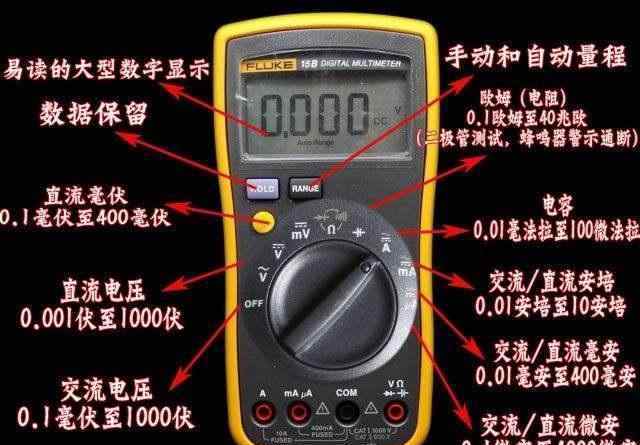

万用表作为电工的常备工具,具有多种功能,可以测量电流、电压、电阻和电容,区分二极管和三极管的极性,测量设备和线路的绝缘,无需晃动仪表。但是很多初学者往往只用它来测量电压和电阻,六档交流经常用错。其他功能很少用,甚至不知道怎么用。今天我就来总结一下万用表的常用方法。

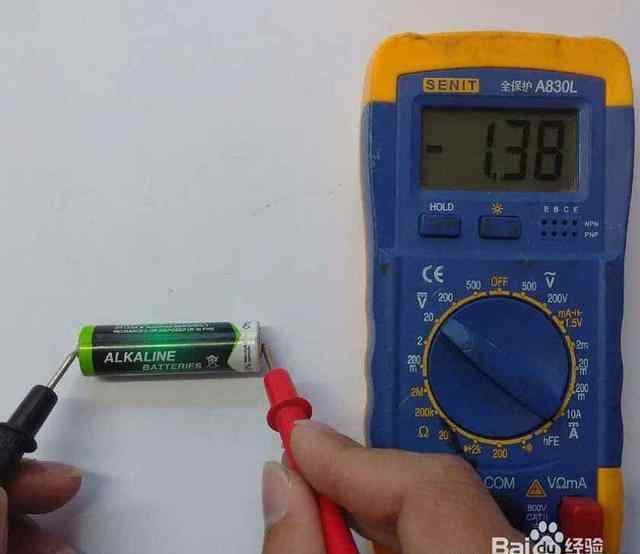

测量电压的方法

测量电压时,万用表必须与被测线路和设备并联,测量交流或DC电压时选择相应的档位和量程。测量DC电压时区分正负两极;红色探针连接到vω(图4),黑色探针连接到“COM”(图3)。红笔接正极,黑笔接负极。如果连接颠倒,显示电压为负。

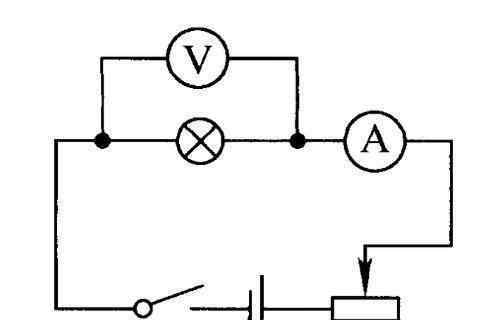

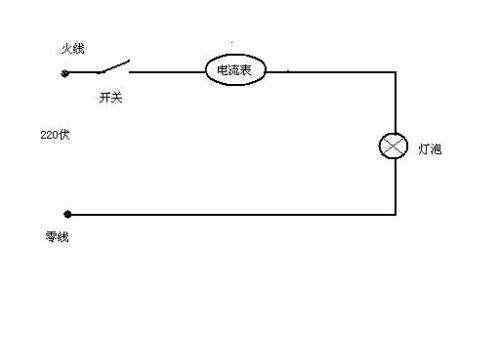

测量电流的方法

用万用表测量电流,将电表与电路串联,选择合适的测量范围,将红色探针插入端口A(图1),将黑色探针插入“COM”(图3)。

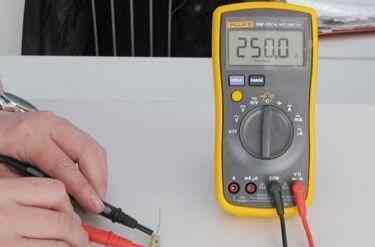

电阻测量方法

用万用表测量电阻,将仪表连接到被测电阻的两端,选择电阻档和合适的测量范围,将红色探针连接到Vω(图4),将黑色探针连接到“COM”(图3)。

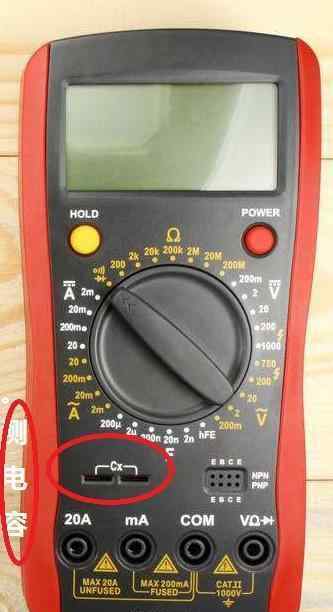

测量电容的方法

用选择开关选择“电容器档位”,选择合适的测量范围,将电容器的两个引脚插入“C-X”槽。如果没有C-X槽,可以用探头测量。电容的单位换算:1F(法拉)=1000mF(毫华氏),1(毫华氏)=1000uF(微华氏),1(微华氏)=1000pF(微微华氏),常用单位:uF和pF。

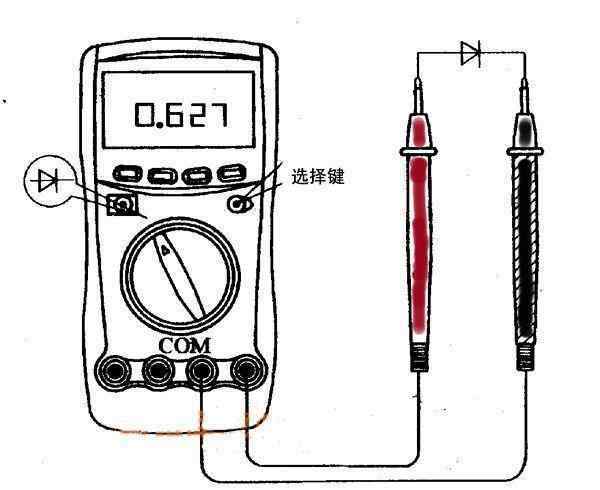

测量二极管的方法

测量二极管的方法与测量电压的方法相同。红色探针连接到vω(图4),黑色探针连接到“COM”(图3)。选择二极管测量文件。简单区分正负极

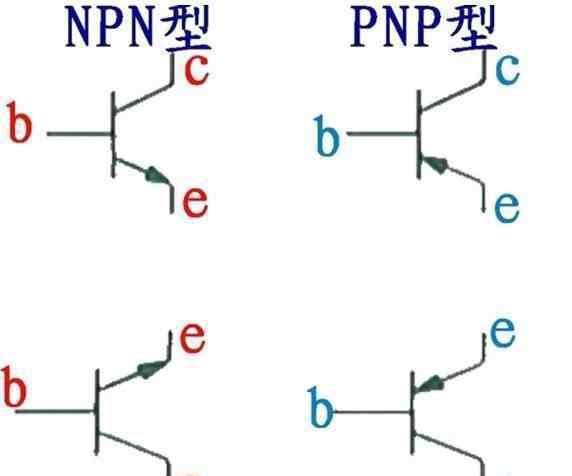

三极管极性鉴别

1.用探针判断三极管的极性比较复杂。首先,了解三极管的极性。

首先,判断底座,用探针测量三个针脚。基极是从一个引脚传导到另两个引脚的引脚(电阻约为600欧姆)。然后判断是NPN型还是PNP型,如果传导时基接一个红色探针,就是NPN型,否则就是PNP型。最后,评判收藏者。对于NPN管,将红色探针连接到未知极,在未知极和基极之间连接一个10K电阻,并将黑色探针连接到另一个未知极。当测得的电阻较小时,红色探针接触集电极。对于PNP管,将黑色探针连接到未知极,在未知极和基极之间连接一个10K电阻,并将红色探针连接到另一个未知极。当测得的电阻较小时,黑色探针接触集电极。
