管道配件 来认识管道配件8字盲板

8字盲板介绍

八字盲板

八字盲板之所以得名,是因为它看起来像个八字,英文名字叫眼镜盲。用于隔离或连接管道系统。8字盲板是固定厚度的钢板,分为两个圆盘。两个圆盘用扁钢连接,一个是实心圆盘,一个是a 空中心环,其内孔径与法兰一致。

1.8字形盲板2。法兰3。垫圈4。饰钉

8字形盲板通常需要与管道系统中的其他设施或设备隔离。通常,8字形盲板处于打开位置,这样流体就可以通过管道。当图8的盲板处于关闭位置时,管道关闭,流体被阻塞。

管道系统的维护是图8的盲板旋转到关闭位置的一个原因。8字形盲板的连接腹板上有一个孔。松开并拆卸一些螺栓。8字盲板可以在法兰之间旋转。更换垫片后,螺栓可以重新组装并拧紧。

下图显示了8字形盲板的打开位置

下图显示了8字形盲板的关闭位置

泥浆盲板和泥浆垫圈

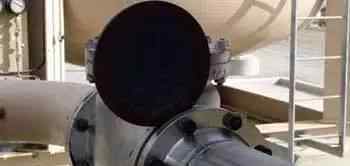

泥浆盲板铲

泥浆盲板和泥浆垫片除了不连接外,基本类似于8字形盲板。

泥浆盲板和泥浆垫圈用于不需要频繁维护的管道系统或大直径管道。视管径和压力等级而定,泥浆盲板可能重达数百磅。为了减少不必要的管道负荷,通常选择两个独立的部件,即泥浆盲板和泥浆垫片,而不是8形盲板。

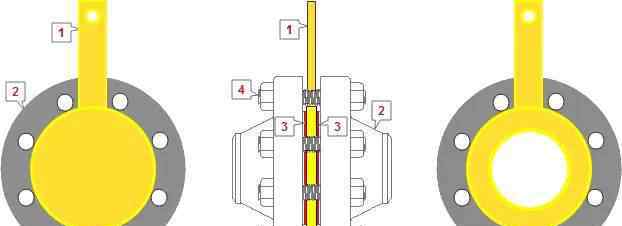

典型泥浆盲板和典型泥浆垫片

1.泥浆盲板2。法兰3。垫圈4。饰钉

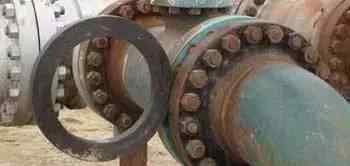

泥浆垫圈垫片

如上所述,在管道维护过程中,使用泥浆盲板和泥浆垫片。松开所有螺栓,暂时拆除一些螺栓,更换泥浆盲板和泥浆垫圈。更换垫片后,螺栓可以重新组装并拧紧。

法兰之间安装使用泥浆盲板或泥浆垫片时,我们看不出是泥浆盲板还是泥浆垫片。因此,手柄上通常会有特殊标记,或者单独设计。客户通常会提供自己的技术参数。

ASME B16.48涵盖1/2”至24”管道盲板的压力和温度额定值、材料、尺寸、公差、标记和试验。这些管道盲板与ASME B16.5法兰相匹配。8字形盲板、泥浆型盲板和泥浆型垫片由钢板或锻件制成,经ASME B31.3许可,通常与支撑法兰和管道材料具有相同的理化性能。
