房屋平面图怎么画 教你如何画好一张平面图！

说到室内施工图中的各种节点设计

学生们慌了吗

别慌，

在绘制各个节点的细节之前，

平面图、立面图、剖面图都画好了吗？

飞机画面不好怎么混？

以下小系列为同学们整理了关于平面图的干货。

带你去学一些平面图的技巧~

PS:同学们有什么需要高程的可以留言~我们老师正在准备高程的知识点。想了解什么，请告诉我，下周和大家分享~

平面图是什么？

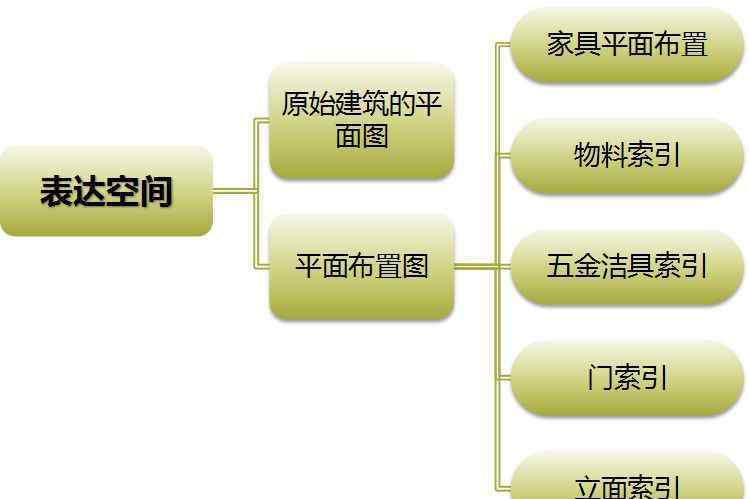

表达式空之间的图形

1.设计前:原建筑平面图

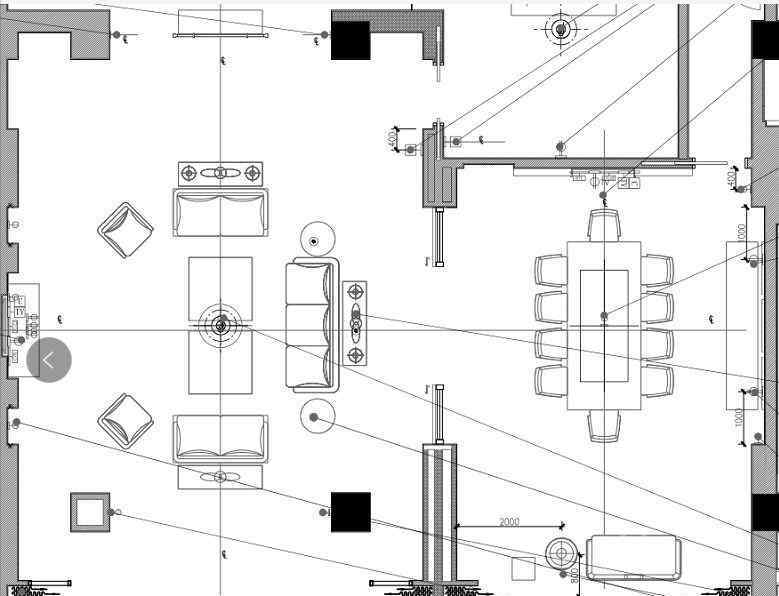

2.设计后:平面布置图

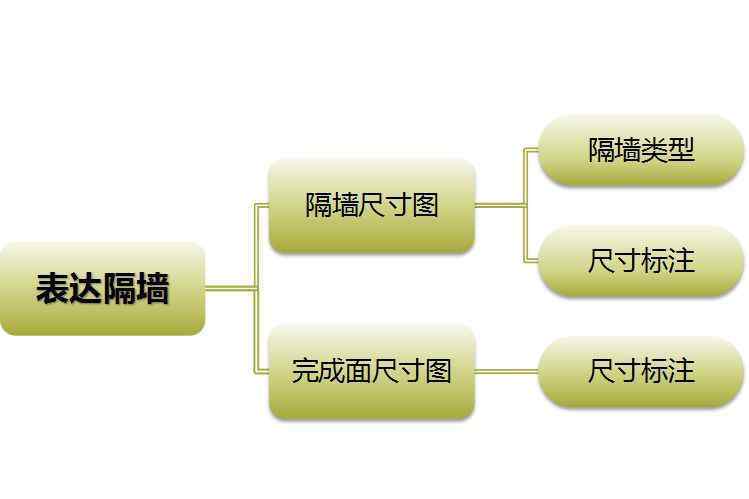

表示隔墙的图形

1.隔墙尺寸图

2.完成表面尺寸图

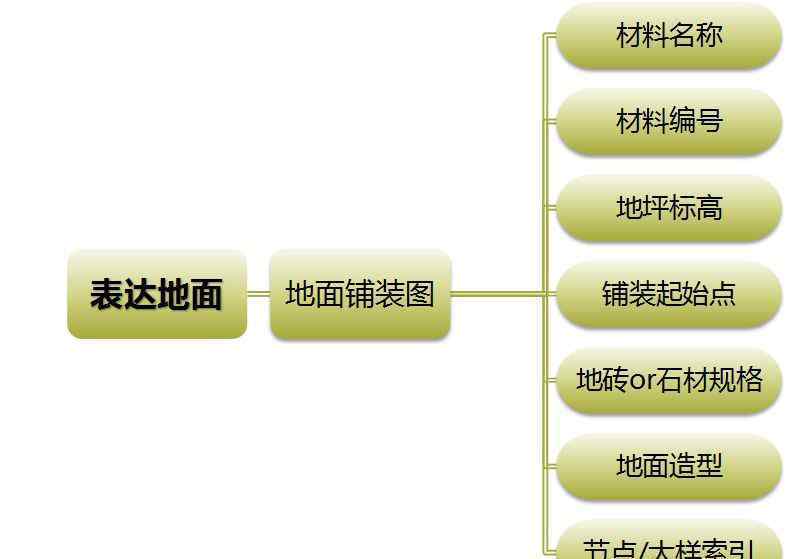

表示地面的地图

1.地面路面图

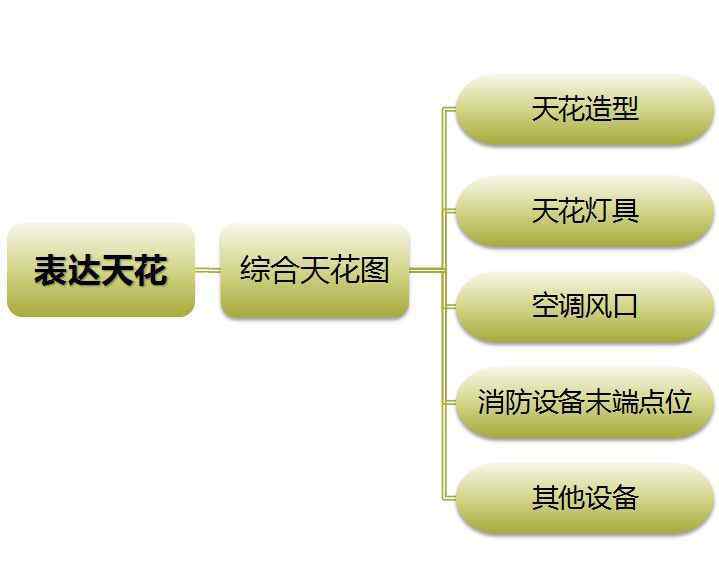

表达天花的图形

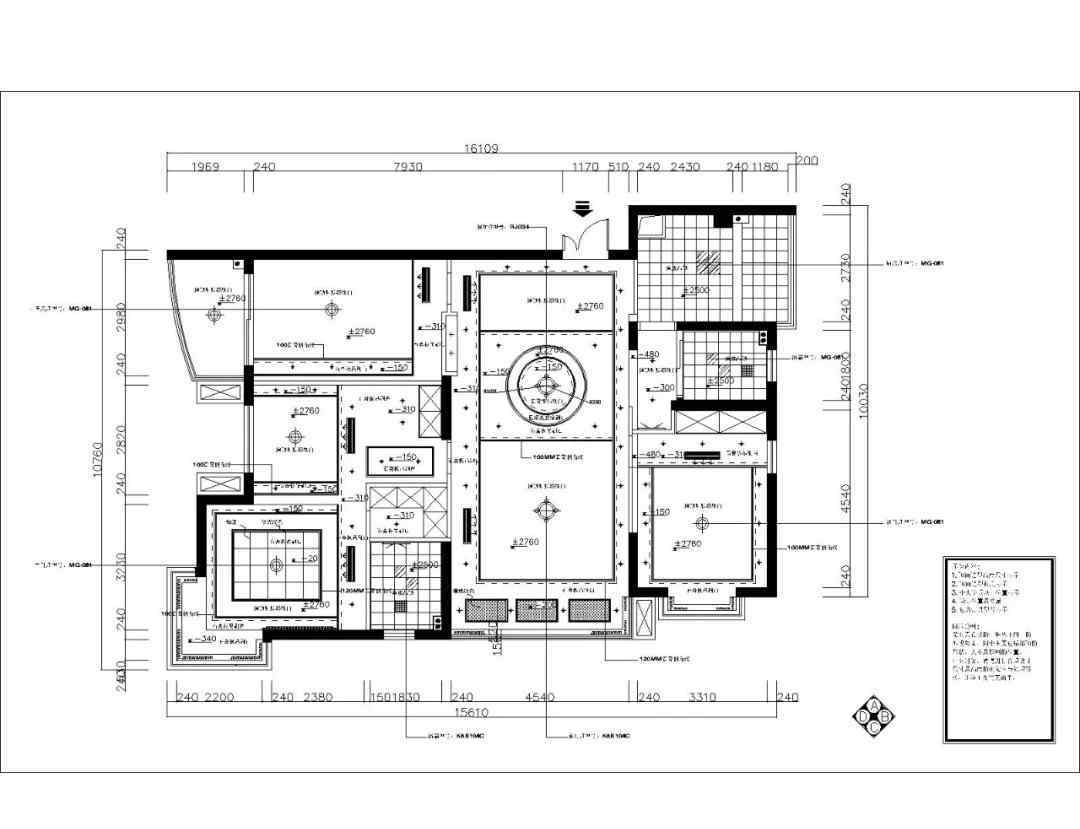

1.综合吊顶图【包括造型、灯具、消防、安防、风口等。]

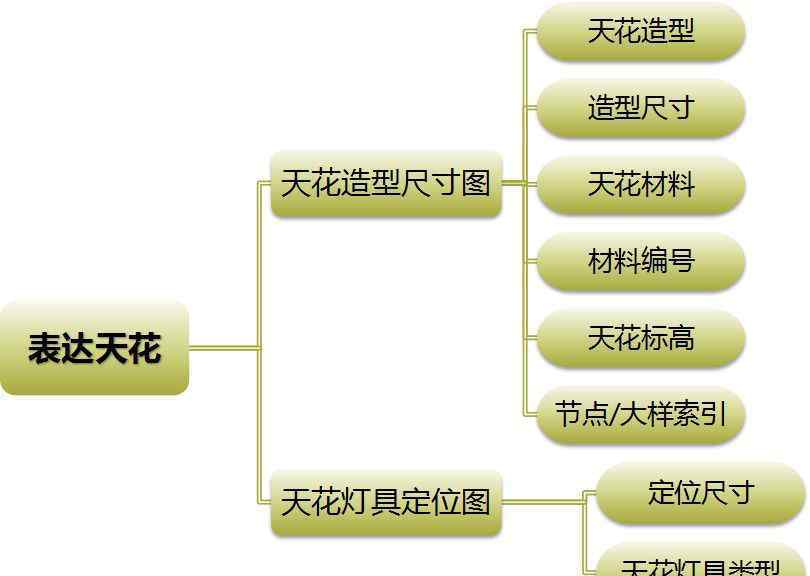

[1].天花板造型图

[2].灯具尺寸图

表达设备图

机电点布局【优缺点】

消防设备位置图空空调位置图

安全设备位置图音频设备布局图

投影设备根据工程情况和其他设备图纸布置

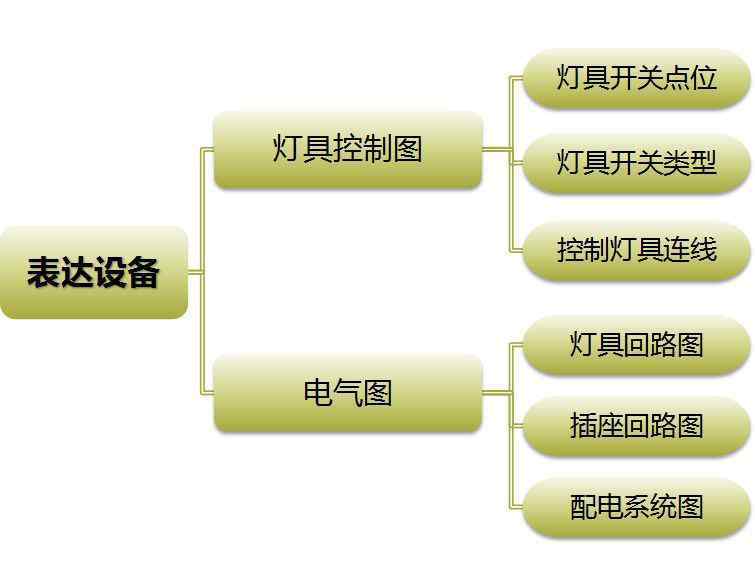

灯控制图

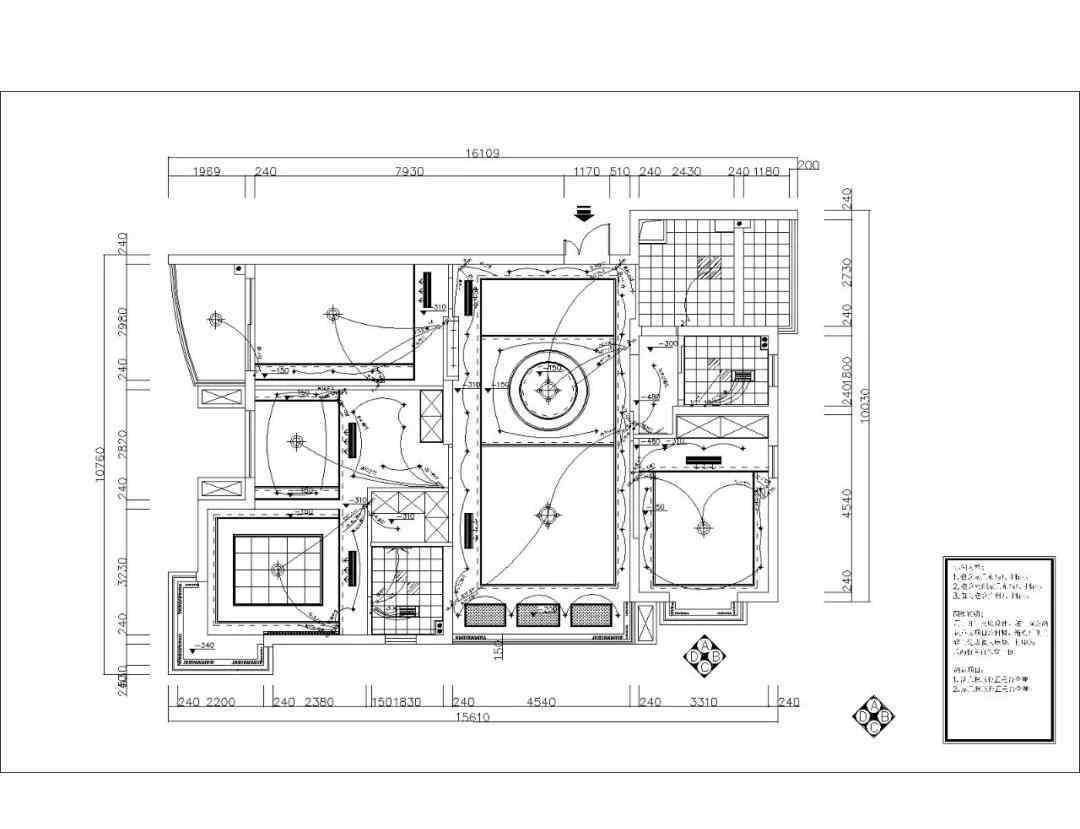

灯电路图插座电路图配电系统图

每个平面图代表什么？

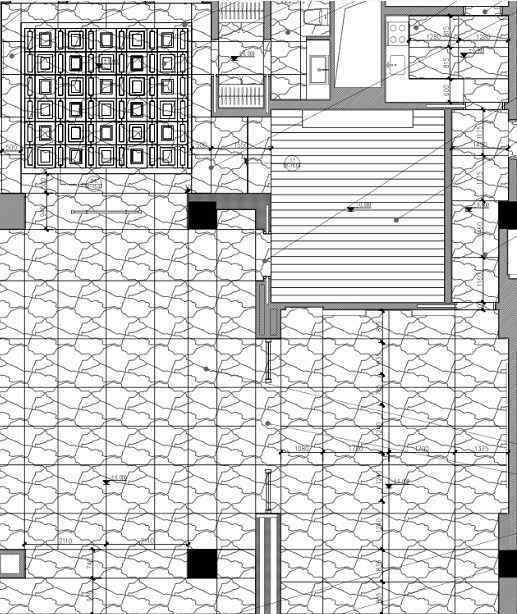

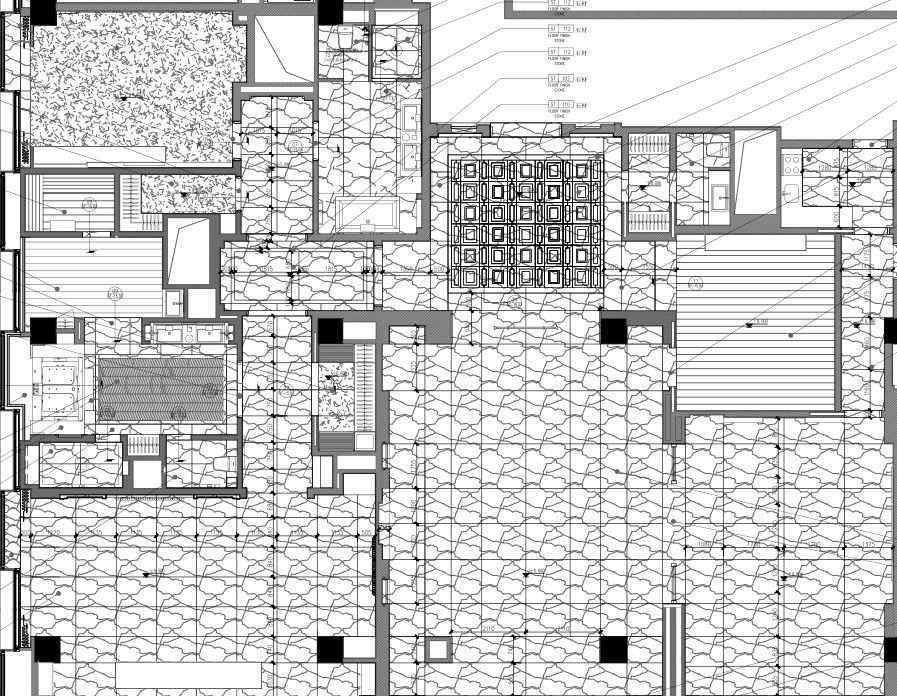

下图中的物料编号对应于物料清单。铺装的起点是铺装材料为地砖或石材时。确定起点的钱是为了保证铺地美观。二是省钱。

下图中消防设备的端点包括:

3.消防广播

4.应急照明等

如何将外部引用应用于大型项目

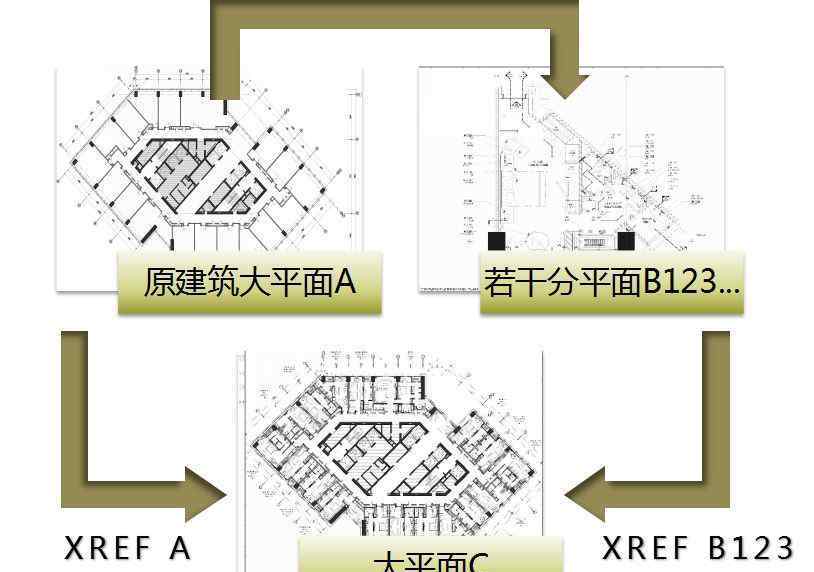

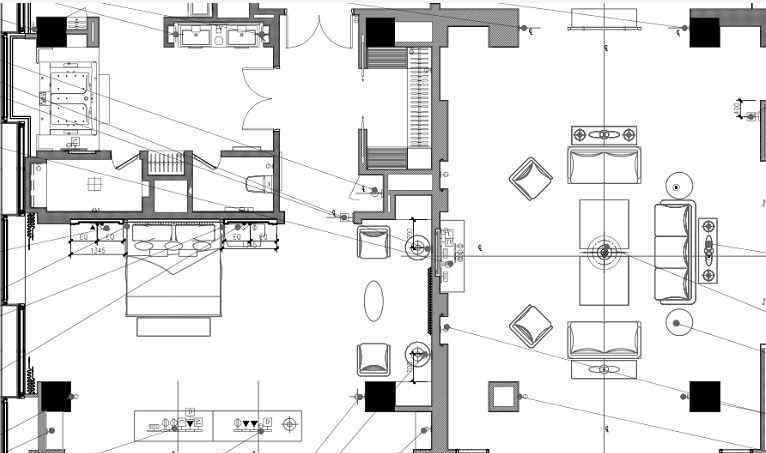

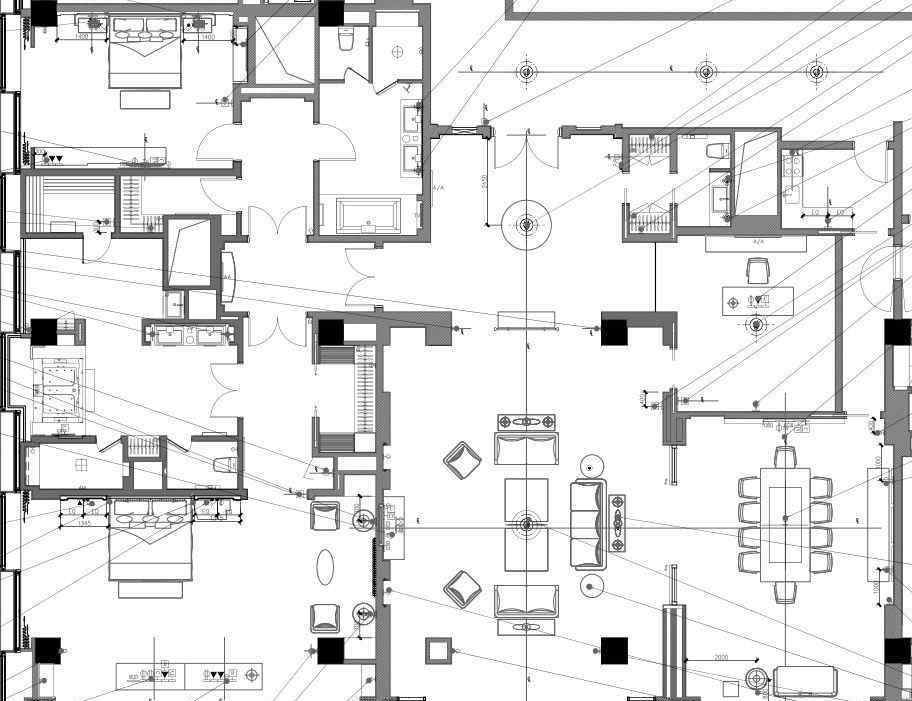

下图是我们老师设计的一个实际的酒店案例，因为酒店项目中有很多客房，每个客房都需要画一个平面图。我们先以XREF为参考平面A画出每个客房的平面，然后XREF A和XREF中的几个平面形成一个大平面C..【注意，千万不要旋转参考对象！】
