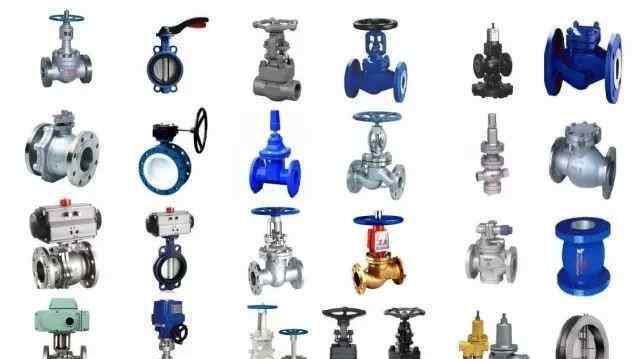

contraction 有了这个，你还担心傻傻分不清楚阀门家族吗

1-01自动阀自动阀

根据介质本身的能力自行操作的阀门

1-02驱动阀驱动阀

手动、电动、液压或气压操作的阀门

2-01闸阀、滑阀

一种阀门，其开关部件(门)由阀杆驱动，并沿阀座的密封面上下移动

2-02平行闸阀、平行滑阀

闸门两侧密封面平行的闸阀

2-03楔形闸阀

闸门两侧带有楔形密封面的闸阀

2-04提升杆闸阀外螺杆通过手轮型闸阀上升

阀杆上下运动，其传动螺纹是体腔外的闸阀

2-05旋杆闸阀内螺纹非上升杆式闸阀

阀杆旋转，其传动螺纹位于阀体内腔的闸阀内

2-06快速开关闸阀

阀杆可旋转和提升的闸阀

2-07收缩腔闸阀

阀体内通道直径不同的闸阀，阀座密封面处的直径小于法兰接头处的直径

2-08平板闸阀

这种类型的闸阀可以分为两种:带导流孔和不带导流孔。带导流孔的平板闸阀可用于清管，不带导流孔的平板闸阀只能用作管道上的启闭装置

3-01蝶阀

带有绕固定轴旋转的开关元件(蝶板)的阀门

3-02中线蝶阀的中线式蝶阀

旋转中心(即阀轴中心)位于阀体中心线和蝶板密封段的蝶阀

3-03单偏心中心蝶阀

蝶板的旋转中心(即阀轴的中心)位于阀体的中心线上，并与蝶板的密封面形成尺寸偏移的蝶阀

3-04双偏心中心蝶阀

蝶板的旋转中心(即阀轴的中心)与蝶板的密封部分形成一个尺寸偏移，另一个尺寸偏移的蝶阀与阀体的中心线

3-05三偏心中心蝶阀

蝶板的旋转中心(即阀轴的中心)与蝶板的密封面形成一个尺寸偏移，与阀体的中心线形成另一个尺寸偏移；阀体密封面的中心线和阀座的中心线(即阀体的中心线)形成一个角度偏移阀

4-01回转阀回转阀

一种阀，其打开和关闭构件沿着阀座密封曲面的轴线进行相对旋转运动

4-02球阀

一种阀门，其开关元件(球体)绕垂直于通道的轴旋转

4-03浮动球阀

带球无固定轴球阀

4-04固定球阀固定球阀

带固定轴球的球阀

4-05柔性球阀

球体上有弹性坏的球阀

4-06旋塞，塞子

一种阀门，其开关元件(塞子)绕其轴线旋转

4-07紧密旋塞阀夹紧旋塞阀

塞体中没有填料，塞和塞体密封面之间的密封取决于拧紧旋塞下的螺母

4-08填料旋塞阀

用填料密封的旋塞阀

4-09自密封旋塞阀

旋塞阀，其塞与塞体之间的密封主要取决于介质本身的压力

4-10密封旋塞阀

用油脂密封的旋塞阀

4-11旋转阀旋塞，塞子

一种阀门，其开关元件(圆柱形塞子)绕其轴线旋转[1]

5-01挡板阀挡板阀

一种阀，其打开和关闭部分(挡板)从阀座的密封表面相对移动到阀座的密封表面的外部，而不穿过阀座的密封表面

5-02截止阀、截止阀

一种阀门，其开启和关闭部分(阀瓣)由阀杆驱动，并沿阀座(密封面)的轴线上下移动

5-03上部螺纹杆截止阀外部螺纹杆截止阀

外壳外带有阀杆螺纹的截止阀

5-04下部螺杆截止阀的内部螺杆截止阀

外壳中带有阀杆螺纹的截止阀

5-05直通截止阀

介质的入口和出口通道方向相同，显示为180°截止阀

5-06角度模式截止阀

带有两个90度介质入口和出口通道的截止阀

5-07三角截止阀三通截止阀

带三个通道的截止阀

5-08 DC型截止阀

阀杆和通道成一定角度的截止阀

5-09柱塞式截止阀

柱塞式截止阀是常规截止阀的变形，其阀瓣和阀座是根据柱塞式原理设计的；阀盘设计成柱塞，阀座设计成一套完整的环，通过柱塞和套环的配合实现密封

5-10针形截止阀

阀座孔小于公称尺寸的截止阀

6-01节流阀

一种通过改变通过开关元件(阀瓣)的通道的横截面积来调节流量和压力的阀

6-02钩盘式节流阀沟槽式盘式节流阀

低温设备中常用的膨胀阀

6-03窗式盘式节流阀

适用于公称直径较大的节流阀

6-04塞盘式节流阀

适用于中小直径节流阀

7-01止回阀，止回阀

一种阀门，其开启和关闭部分(圆盘)通过介质的作用力自动停止介质的反向流动

7-02回转止回阀

带有阀瓣的止回阀，阀瓣在体腔内绕固定轴旋转

7-03单盘回转止回阀

只有一个阀瓣的旋启式止回阀

7-04多瓣旋启式止回阀用于多瓣旋启式止回阀

带两个以上活门的旋启式止回阀

7-05提升止回阀

阀瓣垂直于阀座孔轴线移动的止回阀

7-06底阀

安装在泵吸入管端部的止回阀，以确保吸入管充满水

7-07弹簧加载提升止回阀

该阀不仅能降低水锤压力，而且流道通畅，流阻小

7-08弹簧加载环形阀瓣提升止回阀

与普通结构的升降式止回阀相比，阀瓣行程更短，弹簧载荷使其关闭更快，更有利于降低水锤压力

7-09多环跑道提升止回阀的多环提升止回阀

该阀的瓣行程最小，因此关闭更快

7-10蝶形旋启式止回阀

一种止回阀，其形状类似于蝶形阀瓣，绕固定轴(无摇臂)旋转

7-11管道止回阀

带有沿阀体中心线滑动的阀瓣的止回阀。该阀体积小、重量轻、加工工艺性好，但其流阻系数略大于旋启式止回阀。

第7-12排空空载运行止回阀

这是一种专用止回阀，用于锅炉给水泵出口，防止介质倒流和排出空

7-13缓闭止回阀缓冲止回阀

在旋启式止回阀或升降式止回阀上设置缓冲装置，形成缓闭止回阀，可有效防止水锤

7-14隔膜止回阀隔膜式止回阀

该阀是一种新型止回阀结构。虽然它的使用受到温度和压力的限制，但它的防水锤压力比传统的旋启式止回阀小得多

7-15锥形隔膜式止回阀

阀门夹安装在管道的两个法兰之间，关闭速度极快

7-16环形编织隔膜式止回阀

该阀采用折叠环形橡胶隔膜，关闭非常快，但其应用范围通常受到压差(△ p < 1mpa)和温度(t < 70°c)的限制

7-17球形止回阀

橡胶球(单球和多球)在介质的作用下，在球盖内沿阀体中心线来回滚动，实现其开启和关闭动作

8-01安全阀

自动阀利用介质本身的力在没有任何外力的情况下排出额定量的流体，以防止系统中的压力超过预定的安全值。当压力恢复正常时，阀门再次关闭，防止介质继续流出

8-02重锤安全阀的加重安全阀

用杠杆和重锤检查阀门，以平衡阀瓣的压力。这种结构只能用于固定设备，重锤重量一般不超过60kg

8-03弹簧式安全阀

一种安全阀，利用压缩弹簧的力来平衡阀瓣的压力并将其密封。一般这类安全阀的弹簧力不要超过20000N N。

8-04脉冲式安全阀

主阀和副阀一起设计，主阀由副阀的脉冲作用驱动。这种结构通常用于大直径、大排量和高压系统

8-05微升程安全阀低升程安全阀

阀瓣开启高度为阀座喉部直径的1/40~1/20的安全阀

8-06全开安全阀下降提升安全阀

阀瓣开启高度等于或大于阀座喉部直径1/4的安全阀

8-07全封闭安全阀全密封阀盖tgpe安全阀

打开排放时，介质不会泄漏到外边界，而是通过排放管完全排出。这种结构适用于易燃、易爆和有毒介质

8-08半封闭安全阀半密封阀盖式安全阀

当打开排放时，一部分介质通过排放管排出，而另一部分从阀盖和阀杆之间的连接处向外泄漏。这种结构适用于一般蒸汽和介质，对环境无污染

8-09打开安全阀暴露式安全阀

当排放开始时，介质直接从阀盘上方排出。该安全阀适用于无环境污染要求的场合

8-10直接加载安全阀

安全阀，直接利用机械负载，如重量、杠杆重量或弹簧，来克服阀瓣下介质压力产生的作用力

8-11带辅助装置的安全阀辅助安全阀

安全阀可以通过动力辅助装置在低于正常开启压力的情况下开启。即使辅助装置出现故障，这种阀门仍应满足标准要求

8-12安全阀带附加载荷的附加载荷安全阀

安全阀在其入口压力达到开启压力之前，总是保持一个额外的力来增强密封。附加力(补充载荷)可由外部能源提供，当安全阀达到开启压力时，应可靠释放。其大小应设置成在不释放附加力的情况下，在入口压力不超过国家法律法规规定的开启压力百分比的前提下，安全阀仍能达到额定排量。

8-13先导操作安全阀

由先导阀驱动或控制的安全阀。先导阀本身应该是满足标准要求的直接加载安全阀

8-14杠杆和重量负载安全阀

利用杠杆向阀瓣传递力的安全阀

8-15波纹管密封平衡安全阀

波纹管平衡背压保持开启压力不变的安全阀

8-16双弹簧安全阀双安全阀

两个弹簧式安全阀并联连接，并有一个入口相同的安全阀组

9-01减压阀

通过节流打开和关闭部件，介质的压力降低，并且阀后的压力通过使用介质本身的能量自动满足预定的要求

9-02活塞减压阀

一种减压阀，使用活塞作为传感元件来驱动阀盘移动

9-03隔膜减压阀

一种减压阀，使用膜作为传感元件来驱动阀瓣移动

9-04气囊式减压阀

减压阀，通过进入阀后气囊的介质压力来平衡阀的压力

9-05弹簧隔膜减压阀

减压阀以弹簧和膜片为传感部件，驱动阀瓣上下移动

9-06波纹管密封减压阀

采用波纹管机构驱动阀瓣上下运动的减压阀

9-07杠杆减压阀杠杆减压阀

利用杠杆机构驱动阀瓣上下运动的减压阀

9-08固定减压阀

出口压力恒定的减压阀

9-09比例减压阀比例减压阀

出口压力与入口压力或某一参考压力保持一定比例的减压阀

9-10固定差动减压阀

出口压力和入口压力或参考压力之间具有一定压差的减压阀

9-11直接作用减压阀

减压阀，通过出口压力的变化直接控制阀瓣的运动

9-12先导式减压阀

它由主阀和先导阀组成，通过放大出口压力变化来控制主阀的减压阀

9-13先导减压阀主阀

在先导减压阀中，由先导阀控制以调节和控制循环介质的阀

9-14先导减压阀的先导阀

在先导式减压阀中，前端阀控制主阀的动作

9-15正作用减压阀直接核算减压阀

入口介质作用在阀盘上的方向与阀盘上升方向相同的减压阀

9-16反向作用减压阀

入口介质作用在阀瓣上的减压阀与筏形阀瓣提升方向相反

9-17卸载减压阀平衡减压阀

减压阀，其中入口介质对阀盘的作用力接近或达到平衡

10-01疏水器

自动排放冷凝水和防止蒸汽泄漏的阀门

10-02机械疏水阀

由冷凝水水位变化驱动的疏水阀，完成蒸汽阻断和排水动作

10-03浮球疏水阀

一种使用漂浮在冷凝水中的空球驱动开关部件移动的疏水阀

10-04自由球浮子蒸汽疏水阀

壳体内冷凝水水位的变化导致开闭部件(自由浮球)的开闭动作。该阀可排出饱和水，并连续排出冷凝水

10-05杠杆球浮子蒸汽疏水阀

壳体内冷凝水水位的变化引起开闭部件(杠杆浮球)的开闭。阀杆机构的特点是可以扩大浮力，因此可以用于大位移的场合。

10-06自由半球形浮动疏水阀

采用可自由移动的半球形浮子(自由半浮球)。浮子本身具有阀瓣的功能。它没有铰链、杠杆和连杆机构，可以打开和关闭阀口。这也是最简单的结构疏水阀

10-07打开向下浮动疏水阀倒置桶形疏水阀

浮子的开口是向下的，开闭部件的开闭动作是由浮子内的冷凝水的液面变化引起的。大多数阀门不直接将阀瓣固定在浮子上，而是使用杠杆机构来扩大浮力

10-08打开向上浮动疏水阀的开桶力疏水阀

该阀也称为浮桶疏水阀，是一种利用冷凝水中的浮桶来驱动开关部件移动的疏水阀

10-09热静力疏水阀

由冷凝水温度变化驱动的疏水阀，完成蒸汽阻断和排水动作

10-10波纹管密封疏水阀

阀门在蛇形容器内，即低沸点、易挥发的液体密封在波纹管内作为感温元件，阀瓣固定在波纹管上，波纹管产生一个存水弯，当温度变化时，存水弯开关。

10-11薄膜箱疏水阀

该阀属于蒸汽压力型，启闭部分由可变形元件中冷凝水的压力和挥发性液体的蒸汽压力之间的不平衡驱动，因此该阀不会产生空气堵塞

10-12双金属元件疏水阀

一种疏水阀，利用双金属片受热变形，带动开关部件动作。阀门不会堵塞

10-13热力疏水阀热动力疏水阀

一种疏水阀，通过改变冷凝水的动态特性来驱动开关部件，使其能够完成蒸汽阻断和排水动作

10-14圆盘疏水器Dise蒸汽茶

一种疏水器，利用蒸汽和冷凝水的不同热力学特性，以及静压和动压的变化使阀门动作

10-15脉冲疏水阀

利用蒸汽在两级节流中的二次蒸发，引起蒸汽和冷凝水的压力变化，使启闭部件动作的疏水阀

10-16迷宫或孔板疏水阀

这种疏水器通过节流孔控制冷凝水的排放，并改变热冷凝水以减少蒸汽的流出

11-01隔膜阀隔膜阀

一种阀门，其开启和关闭部分(隔膜)由阀杆驱动，并沿阀杆的轴线上下移动，将动作机构与介质分开

11-02球形隔膜阀

阀体形状类似截止阀的隔膜阀

11-03屋顶隔膜阀堰隔膜阀

阀体流道中具有顶部结构和隔膜形成密封副的隔膜阀

11-04楔形隔膜阀

圆盘形状与楔形闸阀相似的隔膜阀

12-01多用途阀多用途阀

多用途阀门

12-02向下关闭止回阀

一种具有切断和止回功能的阀门，适用于安装位置受限的场合

12-03关闭止回节流阀的止回止回阀和节流阀

一种能停止、检查和节流的三用阀。该阀广泛应用于油井和注水装置

12-04向下止回阀和安全阀

具有关闭、止回和安全功能的三用阀

12-05止回阀球阀

可用作止回阀和球阀的两用阀
