变频模块 图文讲解变频器IGBT更换维修方法

下面分享一下这个安邦鑫G9/11KW变频器的维护案例

故障原因:IGBT模块损坏

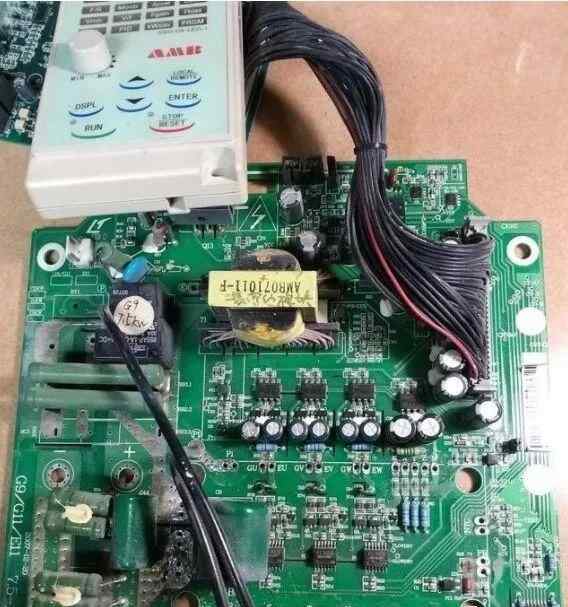

步骤1:拆卸模块

至于怎么拆卸，用锡枪吸住引脚的焊锡是正常的，模块可以原封不动的拆卸。

也可以破坏性的把脚砍掉，把洞清理干净。

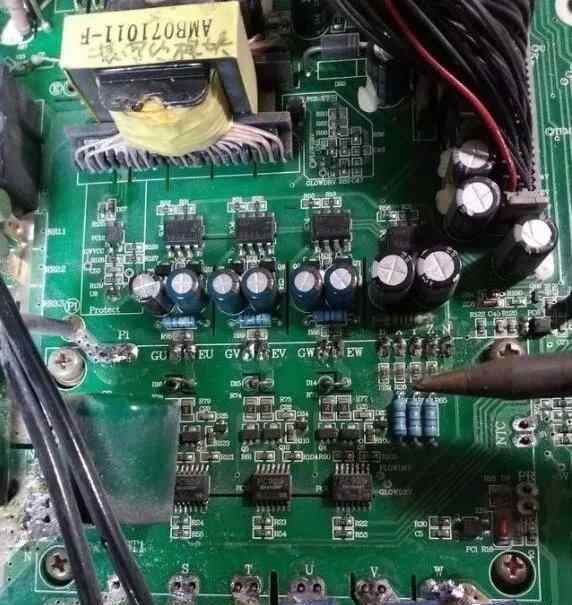

步骤2:修理驱动电路

更换明显烧坏的器件，因为驱动电路光耦合电阻二极管或多或少会损坏烧坏模块。

步骤3:驱动静态电压的通电测量

不运行测量上下桥驱动电压是正常的。

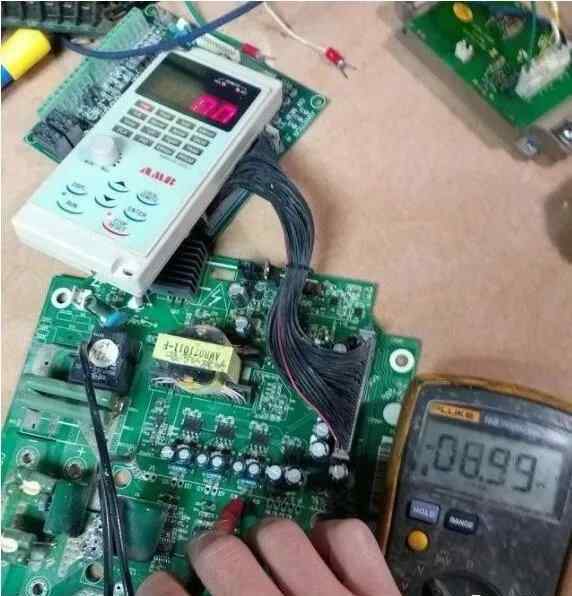

上图显示8.99V是一组的静态电压。

第四步:再次运行，测量驱动动态电压

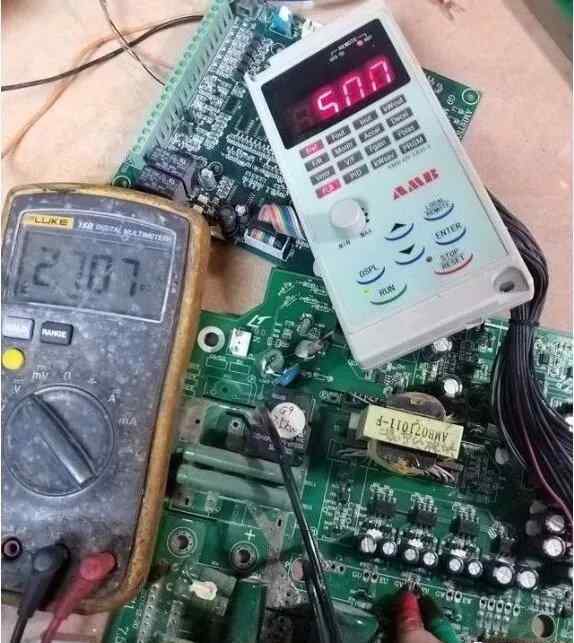

运行测量表明，2.707V为动态电压，6通道也是如此。如果上下桥之间有些驱动不一样，那么上桥一致，下桥一致。

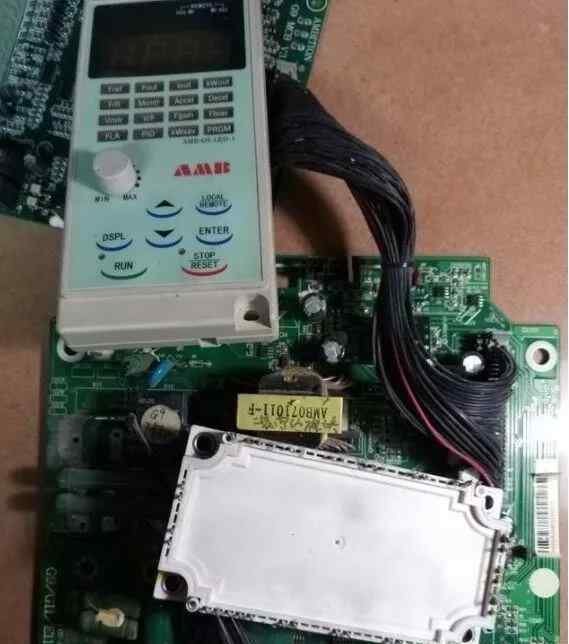

步骤5:安装模块

确认驱动电压正常后，安装模块。

注意:如果您没有经验，您可以安装一个虚拟负载来确定正常驱动的安全点，然后重新加载模块。

步骤6:安装测量输出电压的模块

操作前确认正常，然后用DC档测量UVW电压。

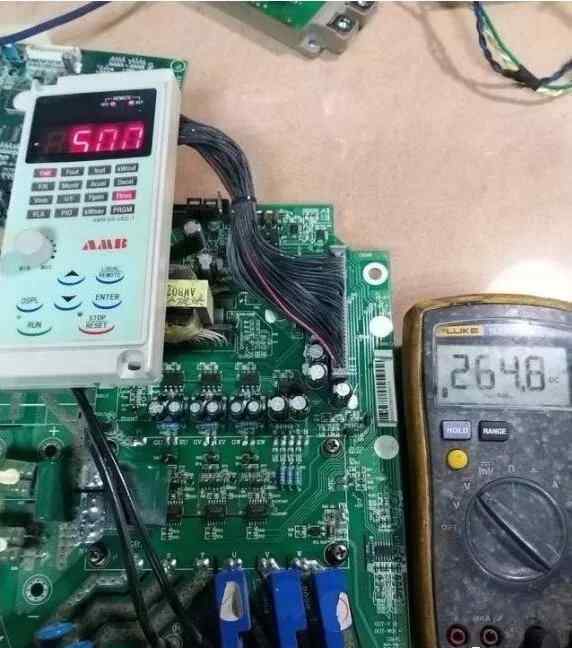

上图为一路电压264.8V，上下六组电桥一致。

第七步:安装整机

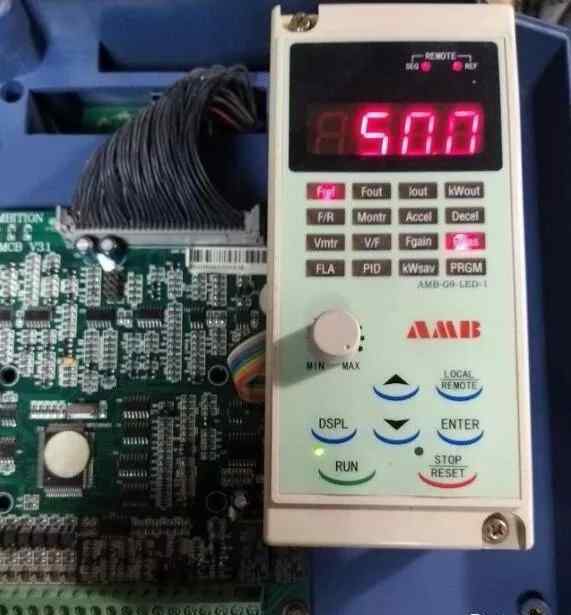

安装正确后，可以空加载运行一段时间，观察是否有异常。

如果没有异常，直接上最后一步。

最后直接用电机运行，三相平衡就可以了。

这就是整个过程，从烧一个变频器模块到维护。
