ai画图 AI作图中的一个大坑，你中招了吗？

经过春秋不眠之夜的多次实验，研究者们终于取得了不少成果。第一个任务是整理资料，把图片设计的漂亮。在实际操作过程中，很多人喜欢做万能的PPT:从画简单的原理图或流程图，到排版基础科研图纸，或者做一张海报什么的。因为用PPT制作简单方便。但是，有人爱PPT画画，有人讨厌。除此之外，有时候杂志投稿也有一些要求，比如一定分辨率的tiff文件，上传原始矢量图像等等。

专业的东西可以交给专业的软件。Adobe Systems有一个软件产品套件，集成了图形设计、视频编辑和网络开发。Photoshop(PS)和Illustrator(AI)是一对兄弟。前者是修图软件——主要处理位图，后者是绘图软件——主要绘制矢量图形，可以大大提高。他们可以很好的解决科研绘图中的很多问题(包括很多PPT无法解决的问题)，从而提高科研效率。在这里，我们要重点关注AI。

文件夹(北京)

5.过了一段时间，丢失的实验数据终于补上了，AI_test.ai被愉快的打开，准备补上重要的数据，然后点击Open。

行动！！！出现错误:找不到链接文件。

(1)如果选择取消，则无法打开此AI文件；

没门！

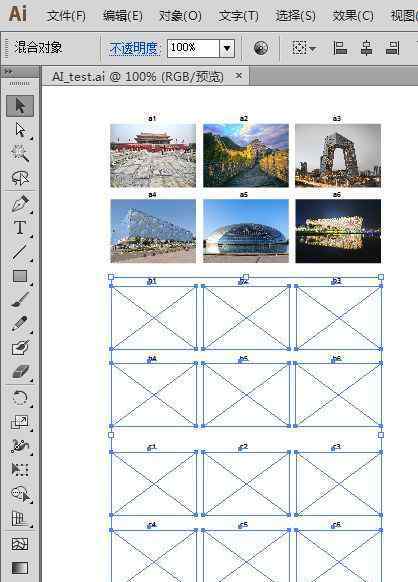

(2)如果选择忽略，当找不到源文件时，系统无法在相应位置显示；

这个也不行！

(3)如果选择更换，重点，坑来了！！！

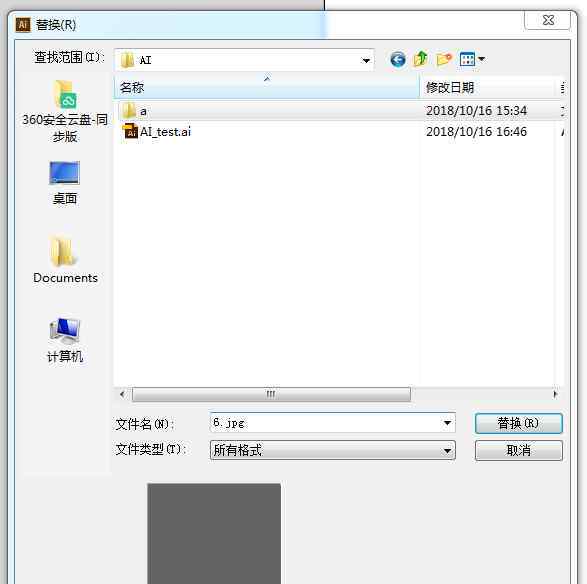

提示如下:

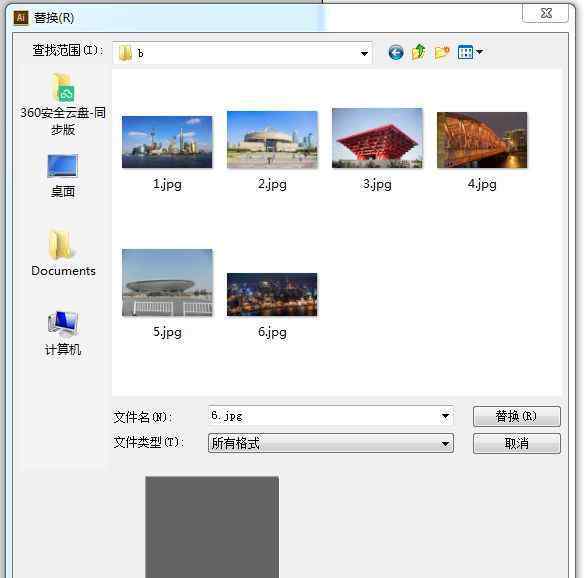

软件会告诉你AI_test.ai找不到链接文件“6.jpg”，需要替换。我去B文件夹找这个文件，然后点了替换。

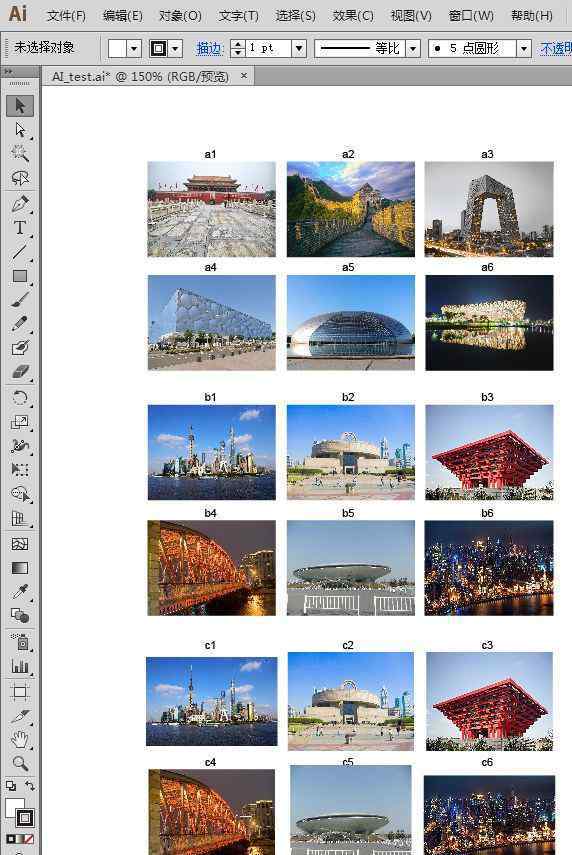

以下是显示的结果:

什么！！！

怎么回事！！！

我刚换了一个6.jpg，AI软件根据文件名自动把剩下的未链接的图全部换了，有自动压缩功能！！！

仔细看结果，你会惊讶的发现B和C的图片一模一样，因为AI在替换的时候会在你给定的文件夹里搜索丢失的文件，而且只识别文件名，只要文件名相同，它就会自动替换，而不是让你一个一个的选择，也不会让你在其他文件夹里搜索，也不会告诉你那些文件已经被替换了(这里，我的心已经开始崩溃了)。

示意图中使用的每个城市的景观都很容易区分。这里重庆的1-6张图片在C文件夹，AI自动替换为B文件夹(上海)的1-6张jpg图片，而不是要求你重新搜索。谁让它有相同的文件名？。。

如果放上克隆形成、迁移入侵，或者细胞划痕的图片，都是致密的细胞，区分度低。另外文件名有时相同有时不同，现实可能更混乱。如果你是一个粗心的人，如果你不仔细检查哪些图纸出错了，那就是一场灾难。

那么，问题来了，就没有办法解决了吗？其实很简单。自己挖完坑还得爬起来。

解决方案

选择复制到AI文件的图片，然后点击“嵌入”

这个操作之后，源文件怎么处理都无所谓，随时随地都可以打开自己的AI文件进行处理。一个缺点是你的AI文件会很大，是时候测试一下你的电脑内存了:)
