弱电工程施工方案 弱电工程电子围栏系统施工方案

一、准备说明

1.编译原理

本工程施工组织设计遵循以下基本原则:

1.确定重点，统筹安排。

2.通过技术手段减少不安全因素

3.充分考虑现场环境，对恶劣环境下的设备采取保护措施

2.编译基础

本工程施工组织设计的依据是:

1.甲方提供的平面图..

2.会议纪要等相关材料。

3.相关法律法规。

4.相关规范:

《安全工程技术规范》GB 50348-2018

《安防系统防雷技术要求》GB/T 670-2006

《安全报警设备安全要求和试验方法》GB 16796-2009

《视频安全监控系统工程设计规范》GB 50395-2007

视频安全监控系统技术要求

《入侵报警系统工程设计规范》GB 50394-2007

入侵报警系统技术要求

《防盗报警控制器通用技术条件》GB 12663-2001

报警图像信号有线传输装置

二、项目概述

1.项目名称:

三、施工准备

1.技术准备

1.认真学习施工图及相关规范标准图集，掌握本工程的设计形式和特点，明确各系统的设计要求和标准。

2.进一步补充和完善施工组织设计的内容，编制特殊工序的施工方案。

3.制定技术和质量交底程序，编制材料供应计划、劳动力进出计划、机械设备消耗计划、系统调试计划和施工计划。

4.调查分析原始数据、自然条件和技术经济条件。

5.制定培训计划，对进入现场的工人进行不同团队的培训。

2.场地准备

1.与业主办理进场手续，与施工方深入了解技术方案

2.准备材料需求计划

3.准备特殊地形和特殊安装过程

四、施工顺序

1、整体施工程序

本着先预制后安装、先埋后安装、先配管后安装、先暗后明的原则，整个智能化工程与土建、装饰施工进度紧密配合。施工顺序如下:施工准备-管道线槽分期验收交接-控制面板及机柜加工安装-设备现场定位、支架及基础安装-穿线及电缆敷设-设备安装-找正压装-端子板安装-子系统调试-竣工验收。

2.施工段的划分和组织

根据本工程的系统设置和设计特点，为便于统一组织施工管理，加快工程进度，保证工程质量，特对以下施工阶段进行划分和组织。

组织流水作业，分别建设视频监控系统工程、电子围栏系统工程、一卡通系统工程、大功率公共广播系统工程、巡更系统工程。层层组织流水作业，确保工程进度，提高工作效率，包括施工前准备、现场管线施工、设备安装布线、子系统调试、系统集成调试。

五、主要构件体系及施工方法

1、施工准备

1、选派技术人员，确定施工方案和施工现场的工艺，并配备满足需要的人力、物力。

2.施工图设计。在预定时间内完成施工图深化设计，满足工程设计原则的总体要求，在与设计院、业主、总承包商密切配合，公司内部设计审核和设计确认的前提下，及时绘制各系统的详细施工图。

3.系统设备订单。根据深化设计结果，确定系统设备要求，及时发货。

4.在开展上述两项工作的同时，开展现场勘察和施工准备。项目主要负责人应在现场会见相关单位人员，组织人员对施工现场进行勘察，了解其他相关专业的进度，并根据现场情况编制详细的分项施工进度计划。

5.在做上述工作的同时，根据本项目的特点，确定合作专业的合作要求。

2.接线图

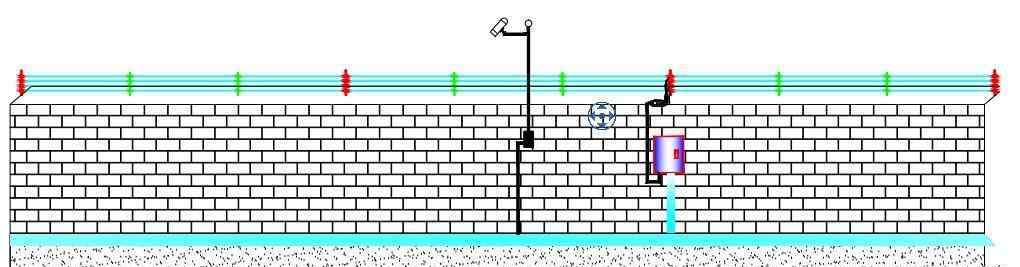

系统布线采用有围栏的桥架安装方式，安装采用垂直安装。如图，桥架与设备之间用外露镀锌管连接；无墙体和室内部分，采用预埋PE管穿线。如图:

3.设备安装和布线

1.电子围栏系统

A.前端防御区每个酒吧的布局

根据杆的不同功能，前杆分为端线杆、过线杆和承重杆。每个条形的布局有以下共同标准:

1)每个保护区的端柱应安装在每个保护区的两端；

2)在每个区域的中间应安装一个力杆，力杆与端子板之间的距离不应超过25m；

3)应力杆应安装在保护区的角落；当转角小于120°时，应使用终端杆；

4)保护区内应安装交叉杆，交叉杆间距不大于5m。

B.前端安装模式

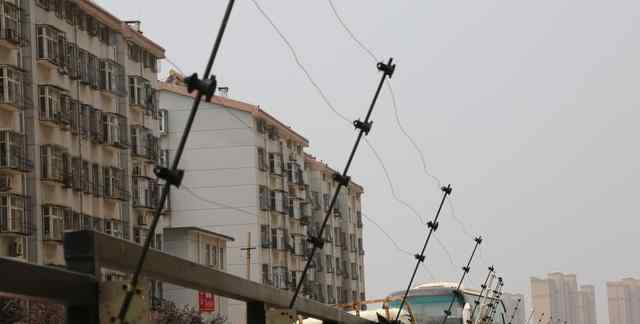

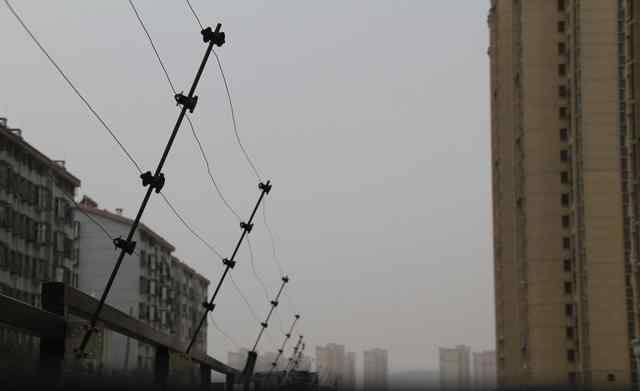

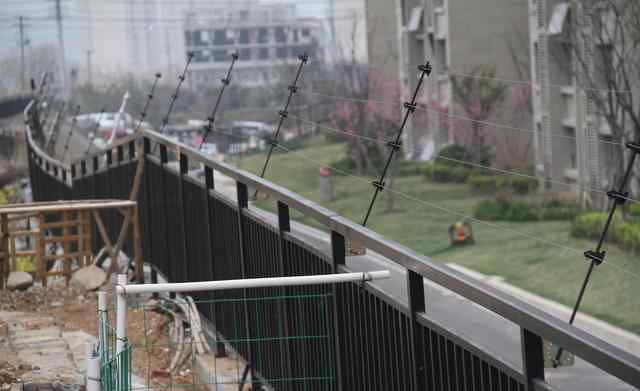

目前流行的墙顶安装是在现有围栏顶部上方竖立，可以垂直安装，也可以倾斜安装。围栏的高度应大于2m。电子围栏的高度约为0.8m，电子围栏顶线至墙顶的距离为> > 750mm，底线至墙顶的距离为150mm±20mm。

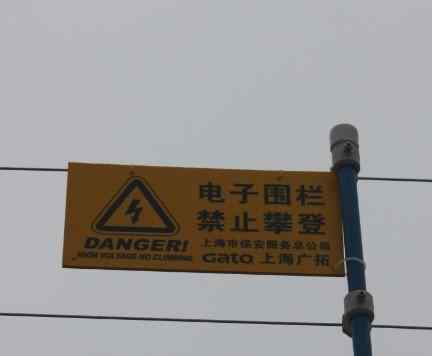

电子围栏的脉冲电压不会伤害入侵者。为了提醒和警告迷路人员，每隔10m在电子围栏上的醒目位置应至少悬挂一个特殊的英文警示牌“脉冲高压，禁止攀爬”。警示牌一般尺寸为100*200mm，尺寸可根据客户需求定制。安装时一端必须固定在围栏上。并不是所有的都可以自由的挂在合金丝上，否则合金丝很容易因为长期磨损而损坏。

C.防雷和接地

根据围栏系统的设计要求，每个保护区应配备一个避雷器，围栏系统的接地可分为:

防雷接地、主机弱电保护接地、RS485通信线路屏蔽接地。

根据接地性质，主机弱电保护接地和RS485通信线路屏蔽接地可采用一个接地体，主机弱电保护接地与防雷接地体的距离必须≥ 10m。

接地体尺寸标准:50×50×5×1500mm(带接地螺栓或12mm以上的孔)标准镀锌接地角铁(材料规格符合GB/T7946-2008《脉冲电子围栏及其安装与安全操作》的要求)，垂直打入地面，围栏顶部第一根合金丝与避雷器连接，避雷器末端用避雷器支架固定，与接地桩一起使用，接地电阻应< 10ω，超过时可加降阻剂

D.脉冲主机的安装

将脉冲主机安装在围栏下和围栏的隔板处(现场测量图中标出的位置)，用膨胀螺栓将防雨箱固定在墙上，然后将脉冲主机与防雨箱的内面板挂在一起。

脉冲主机的高压输出端通过配有高压引线的分配管与围栏连接，接头处应使用接线器(或自绕)与前围栏线可靠连接。RS485总线、报警输出线和电源线与高压线分开，使用单独的配电管。

做好脉冲主机与接地桩的连接。脉冲主机接地(弱电接地，与通信线路屏蔽层相连)，与高压围栏接地(强电接地)隔离，避免干扰。

G.警示灯的安装

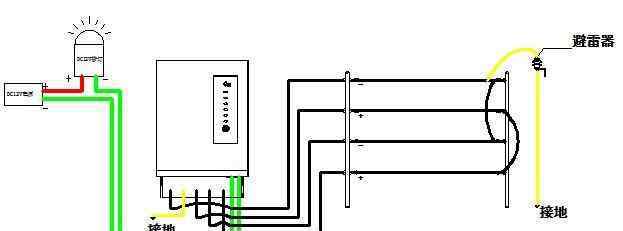

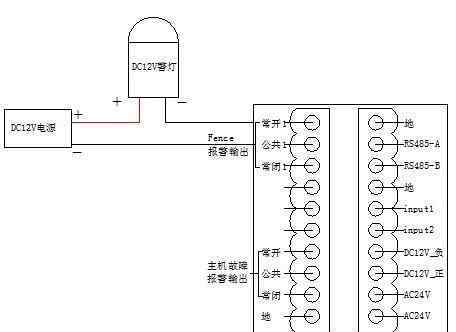

警示灯起到报警的警示作用，用声光提示入侵，给入侵者一种威慑感。警示灯安装在脉冲主机旁边，对应一个保护区的报警联动。常用的警示灯是DC12V电源，当开关被触发时发出报警，连接到脉冲主机的开关输出接口(常开信号输出端)。下图显示了接线说明。

注意:脉冲主机开关输出的继电器容量有限。当一个开关输出接口同时连接两个以上的警示灯或12V 2A时，应使用外部继电器，以防止脉冲主机内部继电器因长时间报警而失效。

。布线和接线

。RS485信号控制线和脉冲主机电源线的敷设

脉冲电子围栏系统通过485光纤转换器到四面墙，每个节点通过双绞线电缆串联。网络拓扑采用手拉手结构。施工控制网时，应注意以下几点:

(1)从总线到各主机的出线长度应尽可能短，以尽量减小出线反射信号对总线信号的影响。

(2)要注意母线特性阻抗的连续性，阻抗不连续点会出现信号反射。

布线施工过程中，应遵循以下要求:

明配水管:

a)明配水管应横平竖直，排列整齐

b)应设置管夹进行固定，管夹应设置在终端和弯头中点150 mm ~ 500 mm范围内；管夹应设置在距箱、箱、柜边缘150 mm ~ 500 mm范围内；

c)线管转弯的弯曲半径不得小于电缆的最小允许弯曲半径，且不得小于管外径的6倍；暗管外径大于50mm时，不应小于10倍；

电缆敷设:

a)电缆两端应设置防水、耐摩擦的永久性标签，标签应书写清晰、准确；

b)管道中的电缆不得扭曲或接合；

F.联动警示灯

系统接线图见下图:

不及物动词质量保证措施

1、做好现场质量交底工作，提前制作施工样板，按样板施工

2、定期检查、监督施工站的关键部位。

3、做好施工记录，对不合格的施工立即整改。
