玻璃幕墙规范幕墙玻璃栏杆规范汇总！

提示:

一、关于玻璃幕墙外防护栏杆的高度:

涉及的规格:

《住宅设计规范》(GB 50096-1999)，2003年版，规定3.9.1当外窗至地面和地面的窗台高度小于0.90 m时，应有防护设施，当窗外有阳台或平台时，不受此限制。窗台净高或防护栏杆净高应从踏板面开始计算，净高为0.90米

《民用建筑设计通则》gb50352-2005

6.6.3阳台、阳台、室内回廊、内天井、生活屋顶、室外楼梯应设置防护栏杆，防护栏杆应符合下列要求:

空高度在24m以下时栏杆高度不宜低于1.05m，空高度在24m以上时栏杆高度不宜低于1.10m(含中高层住宅)。6.10.3窗户的设置应符合下列要求:当空附近的窗台低于0.80米时，应采取保护措施，保护高度不得低于距地面0.80米。

注意:当低窗台、凸窗等下部有宽窗台时。·窗户护栏或固定窗户的保护高度应从窗台面开始计算(踏步宽度应大于或等于220，高度应小于或等于450)

国家标准《建筑幕墙》GBT21086-2007完全没有安全说明。

玻璃幕墙工程技术规范:JGJ 102-2003；

4.4.5当与玻璃幕墙相邻的楼层外缘无实心墙时，应设置防撞设施。

建筑玻璃应用技术规范(JGJ113-2009)

7.2.5室内栏杆所用的玻璃应符合下列要求:……当栏杆玻璃最低点距一侧地板的高度大于5m时，不得使用承受水平荷载的栏杆玻璃(也就是说，这种情况下应制作防撞栏杆)

4.9.2《中国民用建筑工程技术措施——建筑》中幕墙的设计要求

4.当没有实体窗朝向建筑物外缘的下墙时，应设置防撞栏杆；

《民用建筑设计通则》gb50352-2005

6.6.3阳台、阳台、室内回廊、内天井、生活屋顶、室外楼梯应设置防护栏杆，防护栏杆应符合下列要求:

1栏杆应由坚固耐用的材料制成，并能承受荷载规范中规定的水平荷载；

2当临时空高度在24m以下时，栏杆高度不应低于1.05m，当临时空高度在24m以上(含中高层住宅)时，栏杆高度不应低于1.10m；

注意:栏杆的高度应从地板或屋顶到栏杆顶面的垂直高度计算。如果底部有宽度大于等于0.22米、高度小于等于0.45米的可踩踏部分，应从可踩踏部分的顶面开始计算。

栏杆玻璃若干规范解读

一、JGJ113《建筑玻璃应用技术规程》7.2.5室内围栏玻璃应符合下列要求:

1.标称厚度不小于5毫米的钢化玻璃或标称厚度不小于6.38毫米的夹层玻璃应用于不承受水平载荷的防护玻璃。

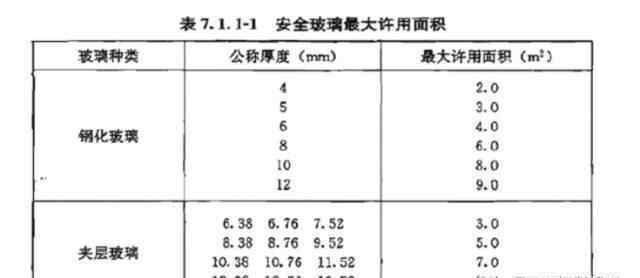

2承受水平载荷的防护玻璃应为钢化玻璃或钢化夹层玻璃，其标称厚度不小于16.76±12毫米，符合本法规表7.1.1-1的要求。当防护玻璃的最低点到一侧地板的高度为3m或更大且5m或更小时，应使用标称厚度不小于16.76mm的钢化夹层玻璃。当栏杆玻璃最低点高度距一侧地板5m以上时，不得使用承受水平荷载的栏杆玻璃(有金属或木质扶手的栏杆应直接承受水平推力，栏杆玻璃属于不承受水平荷载的栏杆)。点击此处免费下载施工技术资料

7.2.5本文所指的水平荷载，是指人体的背部和倾斜，以及手的推拉等。承受水平荷载的围栏玻璃的安全性非常重要，所以对所用玻璃的品种、厚度、高度都有严格的限制，这里的高度基本上是按照一层楼的高度来考虑的。有些酒店的大堂楼层比较高，所以限定高度为5m。

7.3防护措施7.3.1安装在易受人体或物体撞击位置的建筑玻璃应采取防护措施。7.3.2根据建筑玻璃易发生碰撞的具体位置，可采取在视线高度设置醒目标志或护栏等防撞措施。碰撞后高处人体或玻璃坠落应采用可靠的护栏。

二、GB50210《建筑装饰工程质量验收规范》要求栏杆玻璃应采用“标称厚度不小于12mm的钢化玻璃或钢化夹层玻璃”。当栏杆一侧到地面的高度为5m或以上时，应使用钢化夹层玻璃。”

3.《玻璃幕墙工程技术规范》(JGJ102)第4.4.5条规定“当与玻璃幕墙相邻的楼层外缘无实心墙时，应设置防撞设施”。可以理解为既要满足建筑玻璃应用技术规程规定的承受水平荷载的阻隔玻璃的要求，又要满足防碰撞的要求。这里的防撞设施通常应该在幕墙设计图纸中明确，但在实际应用过程中形式和类型很多，规格也不直接明确。

玻璃栏板应用技术要点

一、玻璃围栏的分类

玻璃围栏虽然样式很多，但可以分为两类:一类是承受水平荷载的玻璃围栏；另一种是不能承受水平荷载的玻璃围栏。这里的水平负荷特指人体的推、拉、靠、靠。

GB19建筑结构荷载规范JGJ18钢筋焊接及验收规范

GBJ301建筑安装工程质量检验评定标准BGJ10钢筋混凝土结构设计规范。

3术语

3.1楼梯由一个或几个连续的台阶和平台组成，用于连接不同标高的建筑平面。

3.2台阶(Step)由台阶面和台阶踢板(或无踢板)组成的台阶。

3.3扶手是附在墙壁或栏杆上的长配件。

3.4栏杆布置在楼梯和平台的边缘，具有一定的刚性和安全性。

3.5楼梯井周围为空房间，房间周围为阶梯段和平台内侧。

4产品分类

4.1金属、硬木、复合栏杆、扶手按材质划分。

5技术要求

5.1.1室内共用楼梯扶手从台阶中心线到扶手上皮的高度不应小于900㎜。当水平扶手长于500㎜时，其高度不应小于1000㎜。

5.1.2室外共用楼梯栏杆高度不小于1050 mm，中高层住宅不小于1100 mm .

5.1.3当楼梯间宽度大于200mm时，不宜选择儿童容易攀爬的格子。栏杆立杆之间的净距不应大于110毫米。

5.1.4当扶手和扶手上下或在一个平面内切换时，应进行连接。

5.2材料

5.2.1原材料的规格和质量必须符合设计要求和国家现行的有关标准和规范。

5.2.2制作栏杆、扶手的原材料应有出厂合格证或试验报告，进场时应按批号分批验收。无出厂合格证的材料必须按相关标准取样进行理化性能试验，试验合格后方可使用。严禁使用不合格材料。

5.3结构性能

5.3.1栏杆、扶手、楼梯安装后，结构承载力为0.5Kn/m，水平荷载按GBJ9规定，最大允许挠度值不

5.4外观质量

5.4.1栏杆和扶手的接头(焊接和螺纹连接)应牢固。金属栏杆与金属、塑料或硬木扶手的连接应符合设计要求和现行相关标准规范。

5.4.2产品表面应光滑，无毛刺、焊渣和明显锤痕等外观缺陷。

5.4.3栏杆装饰部分的切割部位必须锉平打磨，棱角保持整齐，不得留有切割痕迹。

5.4.4栏杆、扶手的平直部分应拉直，弯曲部分应保持平整光滑，花纹一致。

5.4.5金属栏杆和扶手在涂防锈漆之前，应清除铁锈和油污。木制扶手应涂漆防腐。油漆层应均匀牢固，不应有明显的油漆堆积、漏漆等缺陷。

5.5尺寸偏差应符合表1的规定。JG 3002.3-92表1

7检验规则

7.1出厂前，栏杆和扶手组件必须经过制造商检验部门的检验。

7.2检查项目和方法应符合附录A《住宅楼梯和扶手检查项目和方法》。

7.3批次和取样

7.3.1按照相同的构件类型、相同的单元工程、相同的工艺，正常生产一批。

7.3.2在逐个观察外观质量的基础上，按5%进行随机抽样，若总抽样量不少于3件，批量大于300件，则按2%进行随机抽样，并按总抽样量的不少于10件进行外观质量和允许偏差检验。

7.3.3结构性能检验应从半年内正常生产的部件中随机抽取一个试件进行检验。

7.4质量评价原则:

按件评定，保证项目必须满足要求，主要项目必须满足各自要求。一般项目中，必须有不少于6个优良产品符合要求，不少于5个一级产品符合要求，不少于4个合格产品符合要求。

7.5验收原则:

抽检的扶手、扶手中，优品率不到90%，此批产品按一级品验收；一级品率低于90%，此批产品按合格品验收；合格率低于90%的，该批产品应抽检两次。如果产品合格率仍低于90%，则所有产品都应修复。

修理后的栏杆、扶手经检验合格后，作为合格产品验收，并记录修理方法和检验结果，存档。

8标记、包装、堆放和运输

8.1工厂名称(工厂标签)、产品代码、生产日期(年、月、日)和生产班组必须标注在明显的地方，并根据检验结果加盖验收章或标志。

8.2制造商供应产品时，必须出具“合格证书”并交付给用户。“合格证”上应标明:标准号、合格证号、工程名称、构件代号、重量、生产交货日期、数量、结构性能、质量等级等。

8.3楼梯栏杆和扶手应按质量等级分组包装，每组重量不超过80公斤。包装应牢固，防止变形和损坏。

8.4栏杆、扶手应分组、分型号堆放、运输，防止变形。

建筑防护栏杆常见质量缺陷空

发行日期:2007年3月20日

建筑防护栏杆常见质量缺陷空

1.防护栏杆(板)设计的安全高度应符合现行《民用建筑设计通则》及相应建筑设计规范的要求。建筑设计规范中规定的高度是面层以上的净空高度，初装修房必须扣除相应面层的厚度。安全高度的起始位置应从踏板表面开始计算。注:栏杆(板)下部为高度小于450 mm的实心体，栏杆内实心体水平面宽度大于65 mm时，实心体水平面应视为可踩踏。

2.玻璃用于防护的，应符合《建筑玻璃应用技术规范》、《建筑装饰工程质量验收规范》等现行标准和规范及本要点的规定，以及《建筑安全玻璃管理规定》(国办发[2003]2116号)的要求。如果使用金属材料进行保护，应符合现行规范、规程和本要点的规定，如《钢结构设计规范》、《建筑钢结构焊接技术规范》、《钢结构施工质量验收规范》、《钢筋焊接及验收规范》。

3.在居住建筑和有儿童活动的场所，必须修建防护栏杆(板)，防止儿童攀爬和滑动，立杆的网空必须符合相关规范的要求。

4.当玻璃用作防护栏杆(板)时，必须使用夹层玻璃或钢化夹层玻璃。当外装饰为玻璃幕墙时，内侧应按《建筑玻璃技术规范》的要求采取保护措施，高度应符合设计要求。内侧必须使用可靠的护栏，以防碰撞后人体或玻璃从高处坠落。

5.生产、安装防护栏杆(板)所用材料的材质、规格、数量以及木、塑料的燃烧性能等级应符合设计要求。

6.防护栏杆(板)施工前，应按设计和规范要求进行“样板”施工，经有关单位验收合格后，方可进行大规模安装。检验时，应提供原材料合格证、复检报告及相关试验报告。

7.护栏高度、栏杆间距和安装位置必须符合设计要求。护栏安装必须牢固。栏杆与立柱、立柱与主体结构的连接必须采取可靠措施，管道不得直埋或点焊在膨胀螺栓上。栏杆应光滑无毛刺。

8.安装在栏杆(板)上的预埋件的数量、规格、位置及保护与预埋件的连接点应符合设计要求。通过焊接连接的金属和塑料栏杆和扶手必须完全焊接。预埋件(或后置预埋件)连接节点和防雷连接节点应进行隐蔽工程验收。

9.栏杆(板)涂层应均匀，无明显起皱、脱落、漏刷现象，附着力好；金属栏杆的除锈等级和涂层干膜总厚度应符合设计要求。检查验收时应检查涂层的附着力和涂层干膜的总厚度。如无设计要求，按《钢结构工程施工质量验收规范》执行，并有相应记录。

10.防护栏杆(板)安装完成后，未经验收或验收不合格，不得进行下道工序施工。

11.该房屋的建设单位应在交房时发布栏杆等临时空防护的合理使用年限和使用说明，房屋管理人(建设方或物业管理)应根据使用说明定期检查和维护该房屋使用过程中的栏杆等临时空防护。当使用寿命超过设计确定的合理使用寿命时，应委托检测单位进行鉴定，然后采取有效措施，方可继续使用。

幕墙落地玻璃设置栏杆的问题

落地玻璃安装栏杆是幕墙设计中一个有争议的问题。因为有些旧规范还存在，但是规定已经过了，导致很多麻烦。以国内外已有工程为例，介绍了幕墙设计中一些可行的方法，以供参考。

首先，从地板到天花板的夹层玻璃不能安装栏杆

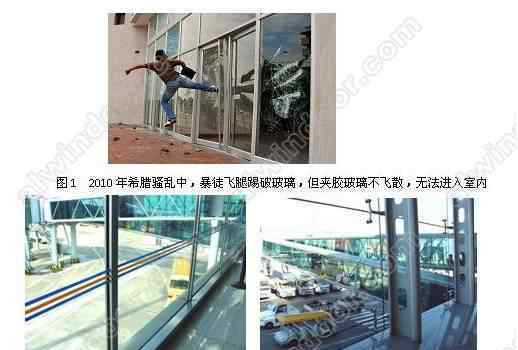

单层落地玻璃(浮法玻璃、半钢化玻璃、钢化玻璃)被撞后会飞走，使室内的人落到室外。为了防止这种危险，在幕墙的落地玻璃上设置了防撞装置。夹层玻璃是不散射玻璃。虽然撞击可以打碎玻璃，但它不能穿过夹层玻璃板(图1)。玻璃幕墙采用非飞夹层玻璃制作后，消除了室内人员掉出房间的危险，因此不需要防撞栏杆(图2 ~图4)。

第二，很多点支式幕墙和索网幕墙没有栏杆

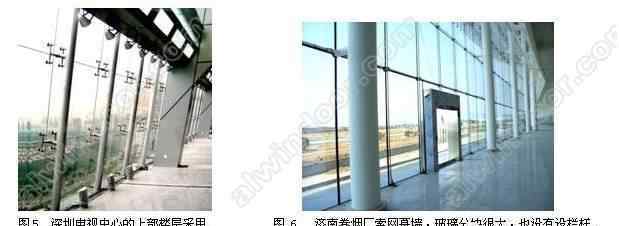

建筑师选择点支式玻璃幕墙，尤其是索网玻璃幕墙，是为了尽可能的透明，不想加一点阴影。即使是很薄的栏杆，建筑师也往往无法接受。因此，通常禁止在点式支承和索网玻璃幕墙的地面或楼层设置栏杆。只要玻璃是层压的，不能飞走，我们就可以认同这个要求，为建筑功能和艺术创造更好的条件(图5和图6)。

三、外夹层内单片中间空的落地玻璃可不设栏杆

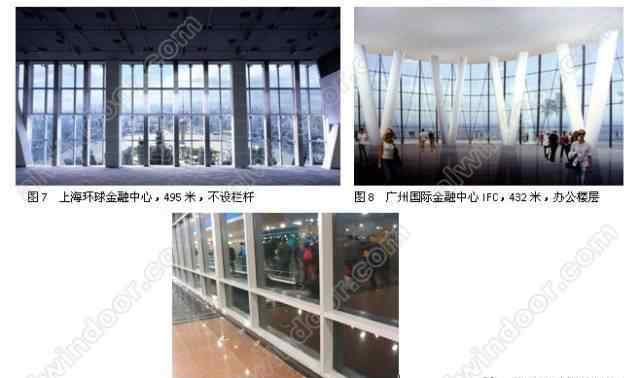

超高层建筑的玻璃幕墙多采用外玻璃叠层、内玻璃整体(钢化或半钢化)的方法。虽然内单玻璃可能会碎，但由于外玻璃是胶合的，不存在人员坠落的危险，所以不需要做栏杆。在图7~图9的超高层建筑中，玻璃幕墙都是外贴玻璃，内贴玻璃的整体式，这些项目没有设置栏杆。当然，幕墙的横梁调整到900 mm左右的高度更好，会更安全。

四、双层幕墙内的幕墙落地玻璃可以不用栏杆

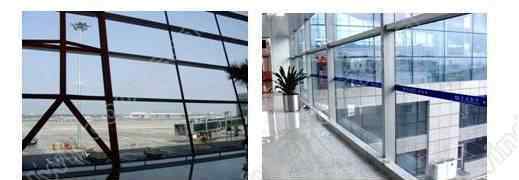

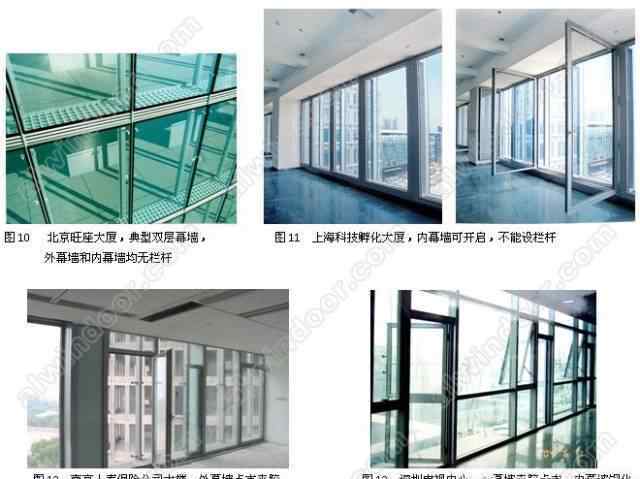

双层通风玻璃幕墙类似于中空玻璃，也是由外玻璃和内玻璃组成，只是两片玻璃之间的距离更大，应该说更安全。只要外层玻璃是夹层玻璃，不管内层玻璃有多破损，人永远不会掉下来。除此之外，内幕墙一定要有门，落地玻璃门不可能有妨碍交通的栏杆(图10~图14)。不仅国内双层幕墙工程，国外很多工程的内外幕墙都没有栏杆。

退一步说，有了外幕墙，内幕墙就相当于一个室内玻璃隔断，谁会在室内玻璃隔断两边做栏杆呢？

五、幕墙只要有夹层玻璃落地就可以不设栏杆

综上所述，单层夹层玻璃、夹层中空玻璃和外幕墙是夹层玻璃的双层通风幕墙，不仅可以设置栏杆，这在国内外大量玻璃幕墙工程中都有见到。

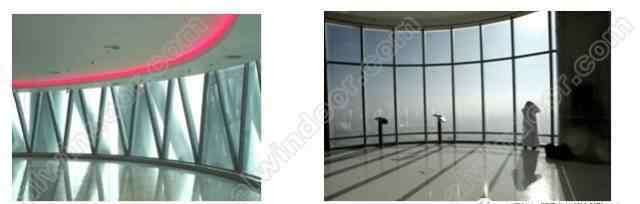

光州塔高达600米，玻璃幕墙高达460米。由于采用双层夹层介质空玻璃，因此无需设置栏杆(图15)。

世界第一高楼迪拜哈利法塔(828米)，玻璃幕墙面积10万平方米。外层玻璃为8毫米半钢化玻璃，中间空层为16毫米，内层玻璃为(6毫米+6毫米)夹层玻璃。内层玻璃是夹层玻璃，不会飞走，三块玻璃都是超白玻璃，自爆的可能性很小，所以162层的落地玻璃没有栏杆或者其他防撞设施。许多楼层只有400毫米的玻璃幕墙铝梁(图16)

六、一楼的单片玻璃是否有防撞栏杆可以详细考虑

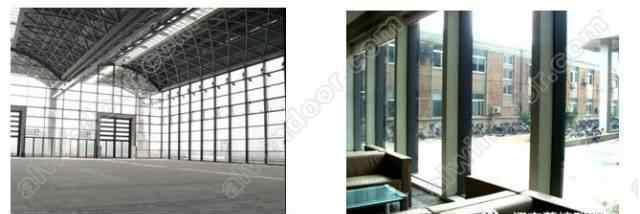

试验和计算分析表明，厚度为10 mm及以上的钢化玻璃，正常人是无法打碎的。底层为单片玻璃，室内外楼层标高相近，不存在坠落危险。是否设置栏杆可以酌情处理(图17、图18)。
