电动机保护控制器 PMAC801A智能型电动机保护控制器

第一章产品介绍

1.1设计说明

PMAC801A智能电机保护控制器是集电机测量、保护和控制功能于一体的新一代增强型高性能电机保护装置。适用于额定电压为AC380V或AC690V的普通三相交流异步电动机。它取代了电机控制中心(MCC)常用的分散式装置，大大简化了电机控制回路的结构，提高了电机控制的可靠性和先进性，降低了综合应用成本。

控制器采用模块化设计，分体安装，体积小，结构紧凑，可扩展，安装方便，可安装在1/4抽屉柜内。它由主体、CT模块和显示模块组成。

1.2产品特性

■模块化设计，包括主模块、CT模块、显示模块等。；

■产品内置多达21种保护功能；

■实现三相电流、接地/泄漏电流、电流不平衡率、三相线电压、频率、功率因数、有功功率、无功功率、有功功率等各种电气参数的测量；

■内置直接起动、双向可逆起动、星形/三角形起动、自耦变压器起动等。，可由用户根据电机启动模式进行设置；

■控制器主体提供9个开关输入，用于启停信号、复位信号、接触器状态等信号输入；

■提供五个继电器输出，以满足各种启动模式和保护动作，并具有保护跳闸(或报警)信号输出。

■向DCS提供一路4 ~ 20 mA模拟输出，选择各种参数；

■支持单向4 ~ 20mA模拟输入、单向4 ~ 20mA模拟输出或单向热电阻输入(具体选择参考订购信息)；

■32条事件记录，记录设备运行记录和故障发生时的相关信息；

■维护管理方便。通过显示模块或通讯软件可以检测各种电气参数、电机运行状态、故障信息、停车次数等参数；

■灵活的重启功能，电机主电路短期停电后，可根据参数设置满足各种启动要求。

■安装方便，标准35mm导轨安装，接线简单，可插拔端子；

■通信冗余，支持2 Modbus通信和PROFIBUS通信协议；

■宽电源设计，交流或DC通用；

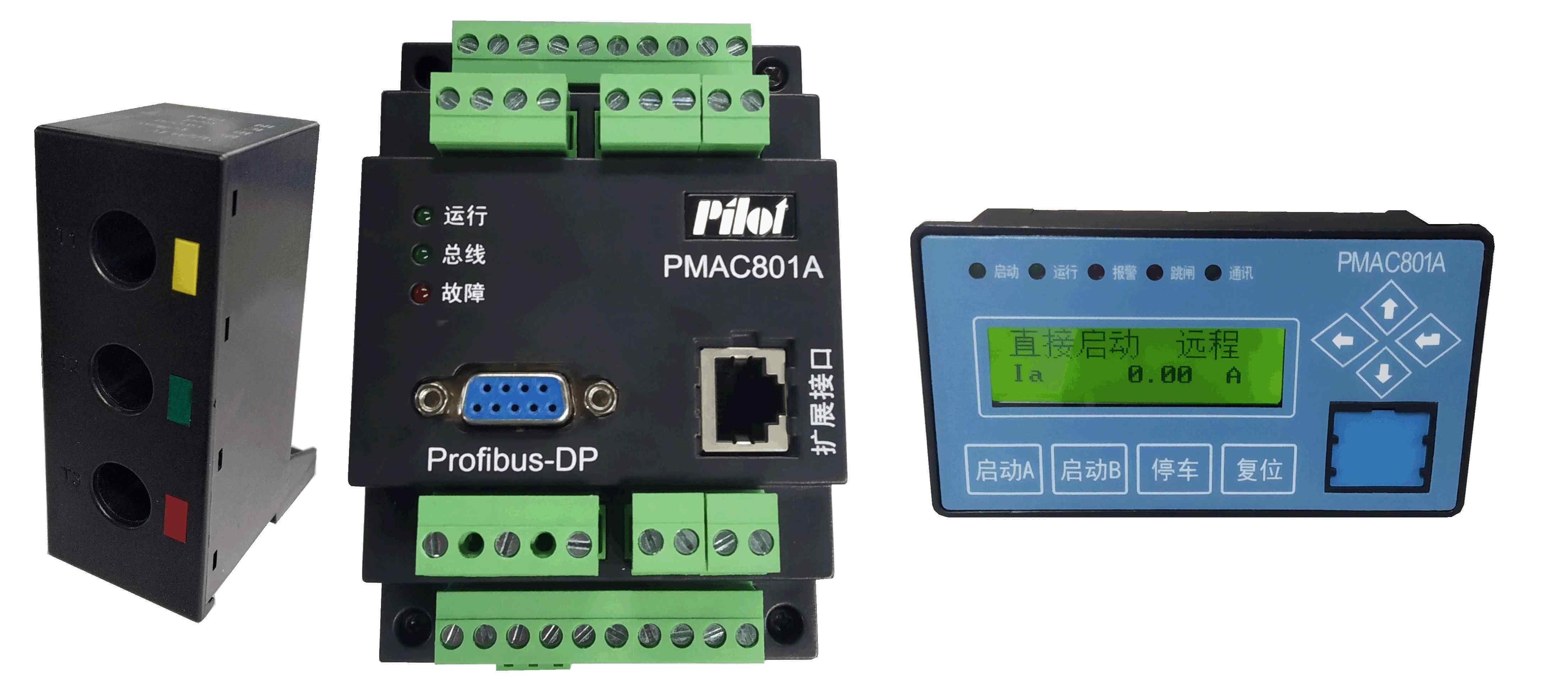

1.3产品组成

主体和CT模块在PMAC801A中分别设计。最小完整系统由主体、显示器和专用CT模块组成。主体和显示器的尺寸是固定的。专用CT模块分为2A、6.3A、25A、100A、250A、400A和820A。

第二章技术参数

2.1系统参数

电机额定电压:交流380伏或690伏

电机额定电流:0.5~820A

控制器电源电压:交流85V~265V，DC 100V~300V通用。

开/关输入:外部交流220伏，外部AC 220V伏，内部DC 24V。

控制继电器:250伏交流电/10安，380伏交流电/5安，110伏直流电/0.25安

信号继电器:250伏交流电/5A。

第三章结构尺寸和安装方法

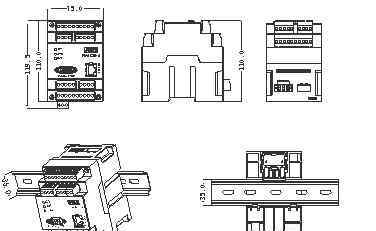

3.1控制器主体的整体尺寸

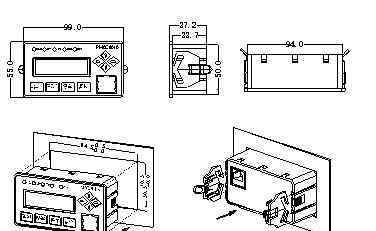

3.2显示模块外形尺寸及安装示意图
