经验公式 电工最实用的十大经验公式，快快收藏~

一个

电线电缆规格型号说明、用途及载流量计算表

电线电缆模型组成表

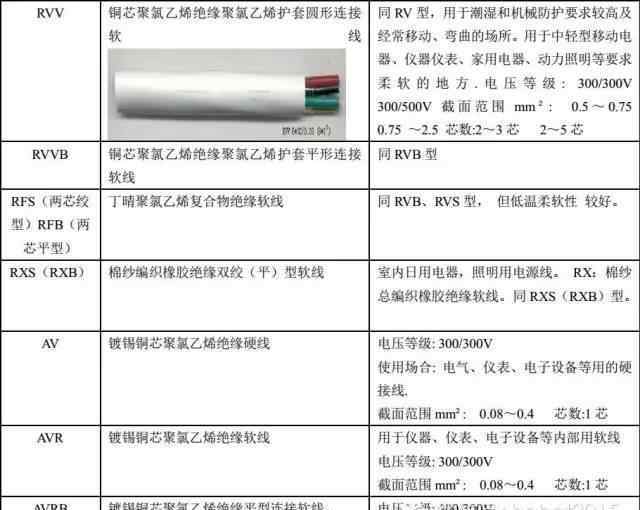

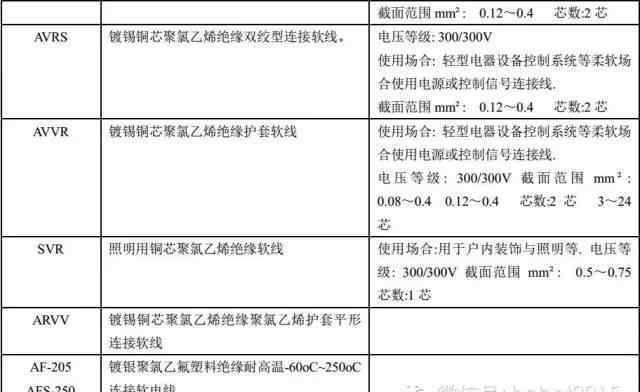

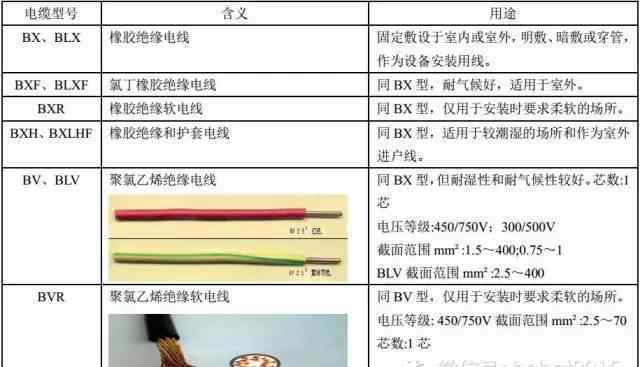

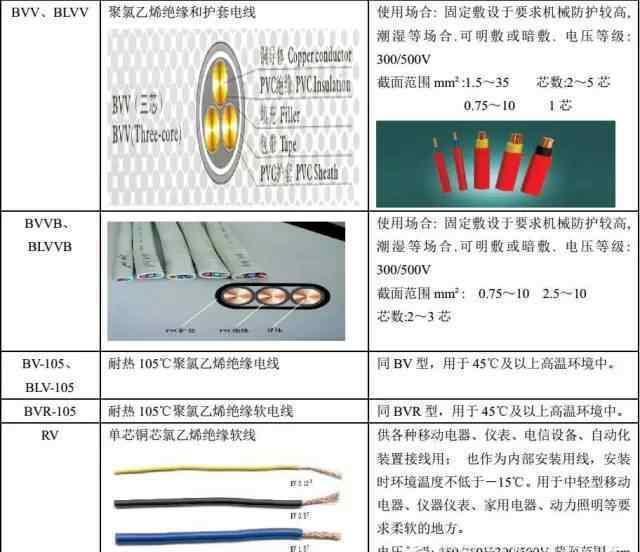

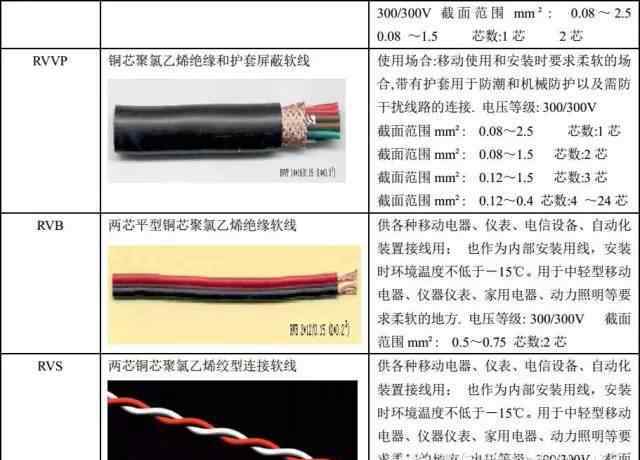

常见电缆型号的含义及应用

电线电缆载流量计算

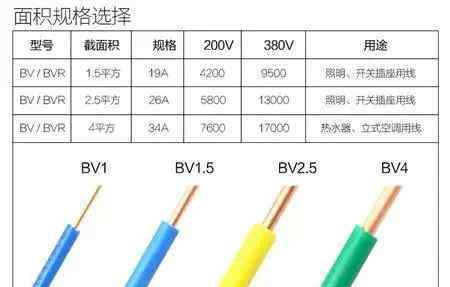

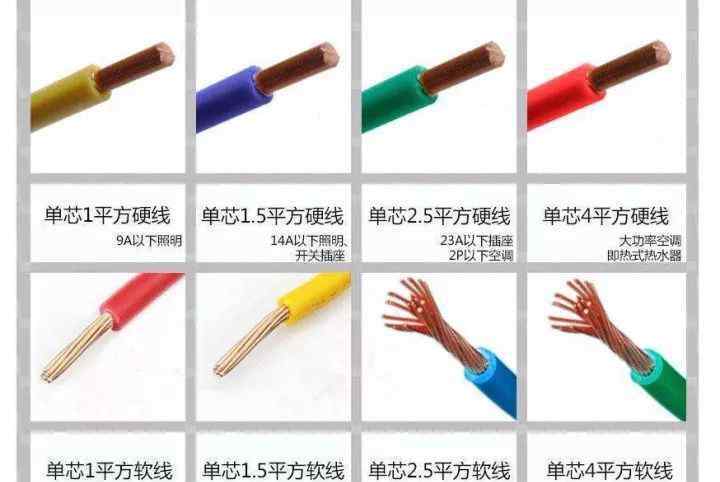

普通家庭常用电线负荷匹配表

国际铜芯线 线号与负载配比表

线号

最大电流

最大负载

一个

51.11.5183.962.5265.724327.0464710.34106614.52169220.242512026.43515033

注:工作温度30℃，长期连续负载90%下的载流量，220V V电压下单根火线的负载值(铝芯线负载为铜芯线的0.8倍)

以上是国际上的理论值，但实际市场上有很多品牌的电线电缆在生产中不符合标准。因此，在实际布线中，应该根据使用环境等因素，在理论线数的基础上增加线数。

2

一根电线能负载多少瓦？多少电流？

1方丝、1.5方丝、2.5方丝、4方丝、6方丝等。，那么这些电线能负载多少瓦呢？这是大家比较关心的。

我们来详细看看1，1.5，2.5，4，6方线能负载多少瓦。

首先给小白科学，老司机跳过~

1根方形线:横截面积为1平方毫米的线

如果按照公式计算:面积=半径× 3.14，

那么1平方线= 1.13mm左右。

一根方形电线能负载多少瓦特

“经验公式”:只要是铜芯线，每平方毫米的截面积就能安全通过4-5 A的额定电流；在一个220V单相电路中(微信官方账号:泵管家)，电流约为每1KW功率4.5A在一个380伏的三相平衡电路中，电流约为每1千瓦功率2A。以上数值可用物理计算公式计算，结果非常接近。所以为了不记那些“繁琐”的计算公式，电工可以记。然后根据这个算法可知，每1平方毫米的铜芯线，如果用在220V单相电路中，可以安全地承载通过1KW负载的电流；如果用在三相平衡负载(如电机)的电路中，可以安全的承载2.5KW负载的电流。

第二，一根1.5平方英尺的电线能负载多少瓦

如果电源线是铜芯线，首先，明线安装最大允许工作电流为20A，即4400瓦；二、钢管隐蔽，电流16A，功率3520 W；三、pvc管隐蔽，电流为14A，所以功率为3000w。

3.一根2.5平方英尺的电线能负载多少瓦

2.5平方导线接收多少千瓦电功率，GB4706.1-1992/1998规定的导线负载电流值，2.5平方毫米铜线16A~25A约5500瓦，2.5平方毫米铝线13A~20A约4400瓦。220VAC电压长期不超过10A，最标准不超过15 A..

四根或四根方形电线能负载多少瓦

单相电源1KW约4.5A，8KW约36A。4根方线(单根塑料铜线)的载流能力在30A左右，较小。改为6根方线(单运行电源)。你的手表和开关必须换成大一点的。你不需要那么大的力量。最小功率4KW，可以。一根4平方的电线可以接收多少千瓦的电力取决于你是在家里使用220v还是在工厂使用380v。如果一根220平方的电线能负载6到8千瓦。

五或六根方形电线能负载多少瓦特

一根6平方的电线能负载多少千瓦？电力线直径和传输功率之间没有直接联系。一般来说，空调整6根方线绰绰有余。施工现场维修电源一般采用10x6+1x4电缆。至于电流强度，根据我的施工经验，这种电缆一般由63A 空空气开关控制。6平方米的铝线可以负载6千瓦，6平方米的铜线可以负载10千瓦。

三

380伏/220伏公共负载的计算

配方:三相千瓦是安培的两倍，热，伏安，1000是1.5

单相22倍45，如果38倍半。

注:三相千瓦双安培是指容量为1千瓦、电流为2安培、发热、伏安的三相电动机，1000伏安1.5是指容量为1千瓦、1千伏安的三相电加热器、变压器、电容器，1千伏安电容器的电流为1.5安培，单相二二乘四五；如果是380.5，则指容量为1千瓦、电流为4.5安培的单相220伏，单个380伏

例1:有一台三相异步电动机，额定电压380V，容量14kw，功率因数0.85，效率0.95，计算电流？

解决方案:已知u = 380 v cos φ = 0.85 n = 0.95 p = 14 kw

I = p/(×u×cosφ×n)= p/(1.73×380×0.85×0.95)= 28安培

答:电流是28安培。

例2:有一台容量10kw的三相380v加热器，计算电流。

解决方案:已知U=380V P=10 kW

电流I=P/(×U)=10/(1.73×0.38)=15.21 A。

甲:电流是15安..

例3:有一台380伏的三相变压器，容量为20千伏安。

解决方案:已知U = 380V S = 20KWA

电流I=S/(×U)=20/(1.73×0.38)=30.45 A。

答:电流是30安培。

例4:有一个BW0.4-12-3电容，用来计算电流？

解决方案:已知U=0.4 kv Q=12 KVAR

电流I=Q/(×U)=12/(1.73×0.4)=17.3 (A)

答:电流17.3安培。

例五:有一台容量1kw的单相220V电烙铁，求电流？

解决方案:已知铀= 220伏磷=1000瓦

电流I=P/U=1000/220=4.5(安培)

答:电流是4.5安培。

例6:有一台单相电焊机，额定电压380伏，容量28 KVA，计算电流。

解决方案:已知U = 380V伏S=28 KVA

电流I=S/U=28/0.38=73.6 A

答:电流73.6安培。

说明:以上计算的单相设备电压为220V，功率因数cos φ = 1，电流为容量的4.5倍，单相设备电压为380V。例如，电焊机和行灯变压器等负载，其电流是容量的2.5倍。

四

配电变压器的选择

公式:选择电力变压器的容量，

总电气设备的同步率。

然后再分功率因数和效率。

注:电气设备总量是指工厂内所有设备的功率之和，同时率是指同时投入运行的设备实际容量与电气设备容量之比，一般为0.7左右

功率因数:一般为0.8-0.9

效率:一般0.85-0.9

电力变压器容量=电气设备总容量×同时率/电气设备功率因数×电气设备效率

例:一个工厂，电气设备总容量700kva，实际消耗600kva，所以需要电气变压器的容量。

同步速率为600千伏安÷ 700千伏安= 0.86

电力变压器容量=(700×0.86)/(cosφ= 0.85×0.85)= 600/0.722 = 830 kVA

注:如果功率因数为0.95，效率为0.9，则其容量为:

电力变压器容量=(700×0.7)/(cosφ= 0.95×n = 0.9)= 490/0.855 = 576 kVA

例如，如果功率因数=0.7，n=0.9，速率为0.75，则计算容量。

电力变压器容量=(700千伏安× 0.75)/(0.7× 0.9) = 525/0.63 = 833千伏安

根据以上分析，功率因数越低，功率变压器越大，越小。得出必须提高功率因数才能达到节能降耗的目的。

五

功率因数的计算

公式:如何计算功率因数，

看有功和无功功率表，

计算当月用电量，

功率因数可以计算出来。

注:部分企业忽略功率因数。低功率因数会导致功耗成本增加。为了降低功耗成本，功率因数必须达到0.9。如何提高功率因数将在下一节讨论。

公式中:功率因数如何计算取决于有功、无功功率表，功率因数可以通过计算当月的用电量来计算。有的企业厂用配电系统没有配备功率因数表、功率表、无功补偿设备，只配备电压表、电流表、有功功率表、无功功率表，很难计算功率因数(微信官方账号:泵管家)，可用当月用电量有功功率表千瓦/小时、无功功率表Kvar/计算

例:当月有功功率1000kw/h，无功功率计300 kvr/h时，计算当月功率因数cosφφ。

解决方案:cos φ =有功功率/=1000/=1000/1044=0.957

如果有功功率为1000 kW/h，无功功率计为750 kvr/h，则计算当月的功率因数cosΦ。

Cosφ =有功功率/=1000/=1/1.22=0.81

注:企业无功补偿的功率因数一般为0.7-0.85，部分在0.65以下。电机功率越小，功率因数越低。马拉小车越大，功率因数越低。一般感应电机占COS φ的70%，电力变压器占20%，导线占10%。

如果配电板上有功率因数表，可以直接看到，也可以根据配电板上电压表、电流表、功率表的指示数计算出瞬时功率因数。

即cos φ = p/(× u × I)

其中p为功率计(kw)，u为电压指示器(kv 0.38KV)，I为电流表指示器(amp)。

七

电机接触器热元件的选择

配方:选择连接电机电流，计算两倍额定电流。

电机需要电流，一千瓦等于一个电流。

电机热选择元件，1.2倍流量计算，

过载保护可以通过双电流设置来保证。

注:交流接触器是一种控制电机负载电流通断的电器。交流接触器的额定电流一般按电机额定电流的1.3-2倍选择。公式中电机选择电流，交流接触器额定电流按电机额定电流的2倍计算。选择公式中的电机，选择热元件，按1.2倍电流量计算，按1倍电流量整定，保证过载保护，也就是说电机热元件的额定电流是电机额定电流的1.2倍，按电机额定电流的1倍整定就是电路的过载保护。

比如有一台三相异步电动机，额定电压380伏，容量10千瓦。

功率因数为0.85，效率为0.95，计算电机电流，选择交流接触热元件及其整定值。

求解:(1)经验公式:10 kW ×2=20(安)

选择CJ10 - 40

热选择元件:FR=Ic×(1.1~1.25)=20×1.25=25安培

选择JR 16-20/30，JR设为20 A。

答:电机电流20 A，选择40 A的接触器。热元件的额定电流为25安，设置为20安..

八

绝缘导线安全电流的计算

食谱(1):十下五，一百上二，两千五三五四三的界限，七零九五的二倍半，裸线一半，铜线升级，管温20%或19%。

注:十分之五是导线截面在10平方毫米以下，每平方毫米安全电流为5安培；第二种是导线截面在100平方毫米以上，每平方毫米安全电流为2安培；253543边界为:导线截面为16平方毫米、25平方毫米，安全电流为4安培/1平方毫米，导线截面为35平方毫米、50平方毫米，安全电流为3安培/1平方毫米；70和95的2.5倍表示每1平方毫米的安全电流为2.5安培；裸线加一半，铜线升级是指截面的裸线。安全电流可按绝缘线乘以1.5倍计算，同截面铜线的安全电流按铝线的等级计算；过管温度的20%或10%是0.8的导管过管系数，高温场所的实用系数为0.9。

食谱2:2.5 9倍，依次加减1，35线乘3.5，两人一组对半，高温打10%折，铜线升级，加半裸线，别忘了打2、3、4、8、7、60%折穿线。

注:公式中2.5乘以9，加减1的顺序是:导线截面为2.5平方毫米，安全电流为每1平方毫米9安培。导线截面在2.5平方毫米以上，即每增加一级导线数，从4平方毫米开始，其安全电流减少1安培，直至2.5平方毫米；三十五行乘以3.5，双组减半。它是一条导线，横截面为35平方毫米，安全截止流量为每平方毫米3.5安培。两个等级的线数为一组，安全电流降低0.5安培，依次向上计算；高温、升级铜线、半裸线、2、3、4、8、7和导体通过管道时，降低10%。别忘了引导线要乘以系数0.8，三根线乘以系数0.7，四根线乘以系数0.6。

注:以上公式(1)和(2)基于铝绝缘线，温度为25度。

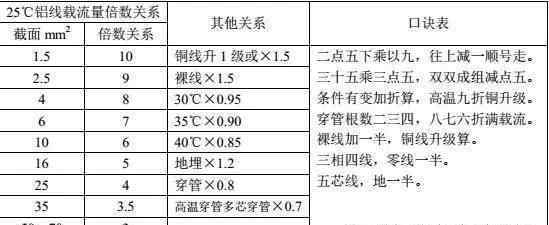

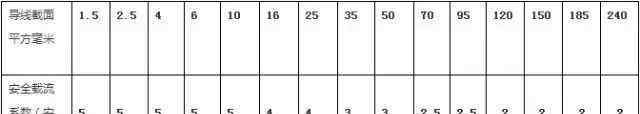

公式(1)导线截面安全电流系数表:

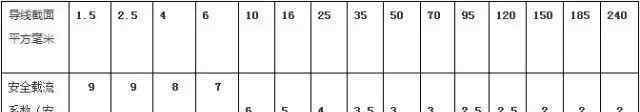

公式(2)导线截面安全电流系数表:

九

380伏三相电机导体截面的选择与计算

配方:电机选线，加减截面系数，2.5，2，4是3，6是5，上，120回100，升降，选大容量小尺寸第一级。

注:380V三相异步电动机导线截面选择是电工工作中常见的问题，可按此公式选择。公式基于铝绝缘线。使用铜绝缘线时，可以根据相同截面的铝线截面来确定铜线的载流能力，并应考虑使用穿过管子和高温场所的导线。

2.5，2是指2.5平方毫米的导线加上2的因数作为电机容量，即2.5+2=4.5 (kW)，4.5 kW及以下的电机可以使用2.5平方毫米的绝缘铝线。如果使用铜绝缘线，可以选用1.5平方毫米的铜绝缘线；四、二、三是指4平方毫米的导线加上3的系数就是电机容量，即4+3=7 (kW)，7 kW的电机可以使用；六个都是五个，这意味着6平方毫米以上的横截面导体的系数为5。

例如:6平方毫米加因子5=6+5=11(千瓦)，10平方毫米+5=15(千瓦)，16平方毫米+5=21(千瓦)，25平方毫米+5=30(千瓦)，35平方毫米+5=40(千瓦)，50平方毫米+。

100%回归100%，升级降级，一级选择是引导120平方毫米的线段供100 kW三相380伏供电电机使用，导线截面在120平方毫米以上，所以电机容量按一级较小的线段计算。

比如:120平方毫米的绝缘铝线可以供应100千瓦的电机容量；150平方毫米的绝缘铝线可提供120千瓦的电机容量；185平方毫米的绝缘铝线可提供150千瓦的电机容量；185千瓦电机容量可采用240平方毫米的绝缘铝线；由于电机的趋肤效应，导线截面越大，电流系数越小。

10

低压380V/220V三相四线架空导线截面的选择与计算

公式:

选择框架空线的横截面，乘以荷载距离系数，

三相充电距离乘以四，单相充电距离是二十四。

将该数除以1.7，得到铜线的横截面积。

注:低压架空线安装选择导线截面是电工工作中经常遇到的实际问题。导线截面选择多造成浪费，投资高，导线截面选择少，不能满足供电安全和电压质量的要求。根据公式选择导线截面，可满足5%电压损失的供电安全要求。

公式中选择框架空线的截面，乘以荷载距离系数作为导线截面，计算出送电装置的荷载距离，再乘以系数即为待选导线；三相负载距离乘以四，二十四的单相负载距离是指三相四线供电，三相380伏。计算出的构件负载距离乘以系数4是要选择的导体截面，而单相220伏电源乘以系数24是要选择的导体截面。

例1:有一个三相四线电源，380伏机架空线，长度200米，传输功率30千瓦，允许电压损耗5%，计算导体截面。

解决方案:三相四线电源

S=P×系数× m = 30× 4× 0.2

=24 mm2

铜线S=铝线s/1.7 = 24/1.7 = 16mm2

S——导线截面

米——乘员与负载之间的距离(千瓦/公里)

答:导体的横截面是铝导体25平方毫米，铜导体16平方毫米。

例二:三相四线供电，380伏机架空线，长度350米，传输功率30 kW，计算导体截面？

解决方案:S=4

S=4×40×0.35

S=56平方毫米，设置为70平方毫米

铜线=70/1.7=41.1 mm2，整数值为50 mm2

回答:选择70平方毫米的铝线或者50平方毫米的铜线

例3:有一个单相220V照明电路，长度100米，传输功率20 kW，允许电压损耗5%。导体截面是多少？

解:S=系数×P×M

S=24×20×0.1

S=48平方毫米，设置为50平方毫米

铜线=50/1.7=29.4平方毫米，设为35平方毫米

注:根据以上经验公式，基本满足供电技术要求。根据导线选择原则，按电压损耗系数和经济密度选择系数基本符合供电技术要求。要实现完整理想的选择，请参考相关数据。

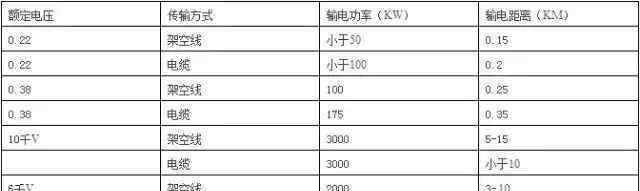

根据不同的额定电压，推荐不同的输出容量传输距离:

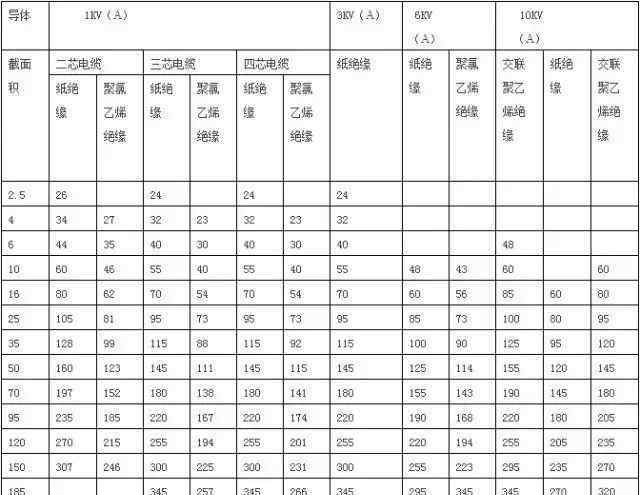

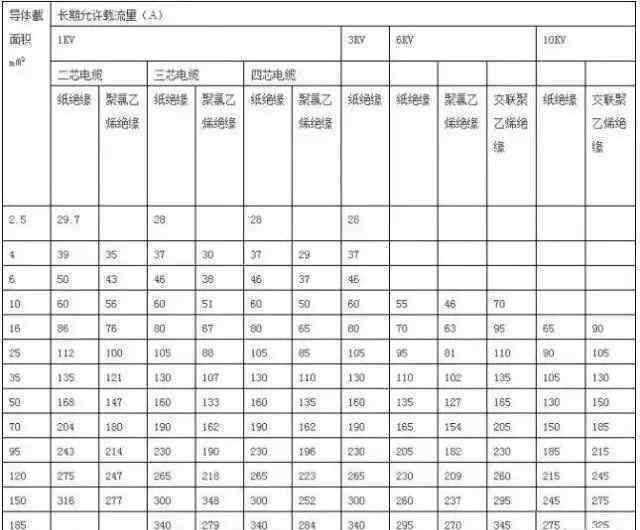

铝芯纸绝缘、聚氯乙烯绝缘铠装电缆和交联聚乙烯绝缘电缆

空气体长期允许载流量(25℃)

注意:

1.铜芯电缆的载流量是表中值乘以系数的1.3倍；

2.本表载流量为单根电缆的容量；

3.单芯塑料电缆呈三角形排列，中心距等于电缆外径。

铝芯绝缘、PVC绝缘、铠装电缆、交联PVC绝缘电缆长期(25℃)直埋地下时电缆的长期允许载流量及其修正系数，土壤热阻系数为80℃ cm/W。

注意:

1.铜芯电缆的载流量是表中值乘以系数的1.3倍；

2.本表载流量为单根电缆的容量；

3.单芯塑料电缆呈三角形排列，中心距等于电缆外径。
