西门子s7200 简直太详细啦！西门子S7-200拆解拍图

在网友的建议下，我尽量补充一些大概的解释，请各界专家指正。

刚接触PLC的时候，机器侧面的这些数字信息让我纠结了很久。当时我并不认识“杜娘”，身边也没有老师可以请教，所以很难完全理解这些数据信息的含义。现在解释一下自己熟悉的，有兴趣的朋友可以补充一下。

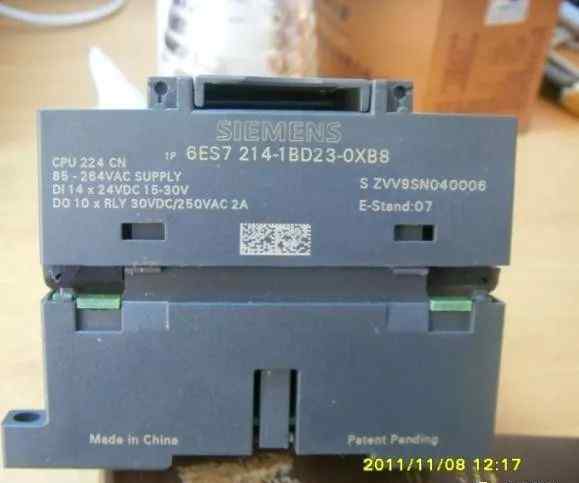

西门子，西门子产品标签，所有西门子产品都印有这个标签。

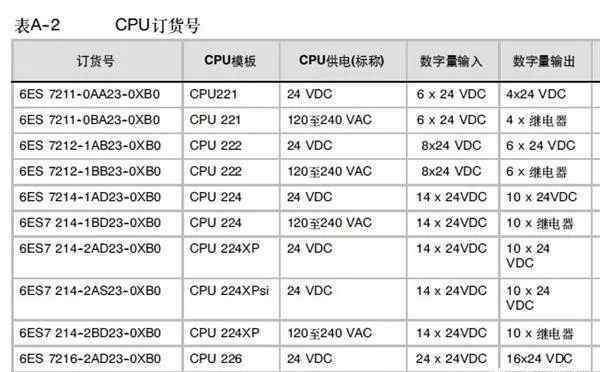

西门子下的一串数字是西门子PLC的订单号。每个产品都有唯一的货号，就像每个人都有身份证一样。以下是西门子手册中的产品订单号列表。& lt此处内容被阻止>:& lt此处内容被阻止>:

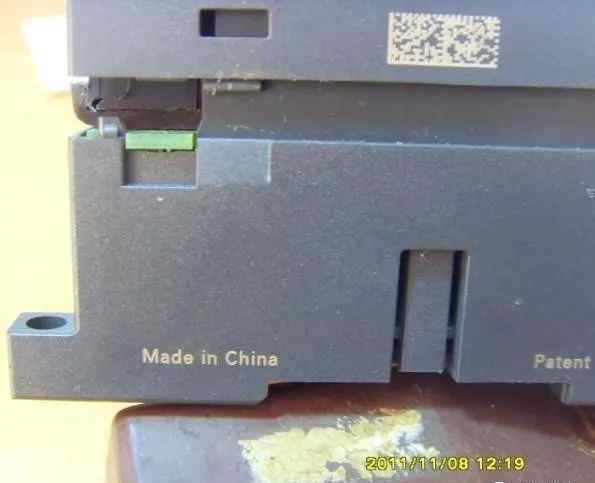

如你所见，文章编号底部有区别。德国的产品是0XB0，中国的产品是0XB8。

左边数据信息的含义:

第一行:CPU型，CN国产。

第2行:注明本机电源类型，交流市电。

第3行:数字输入14点，DC 24V，DC电压范围。

第4行:数字输出10分，继电器输出型。触点承载的最大电流:2A，DC 30V，交流250V。

其他的就不清楚了，好像跟我们用PLC关系不大。我没有深究。

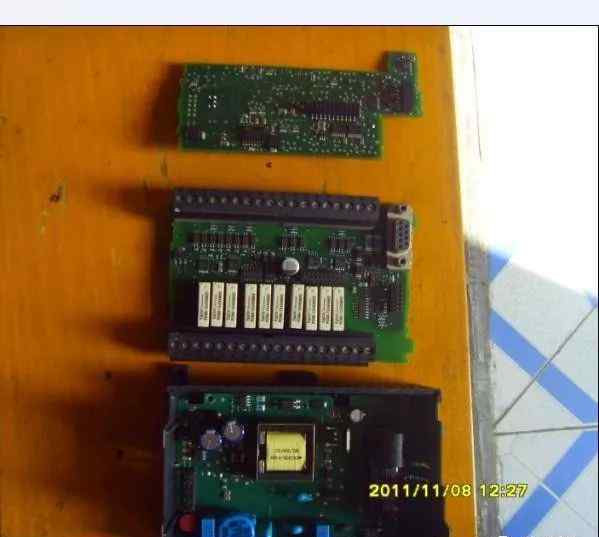

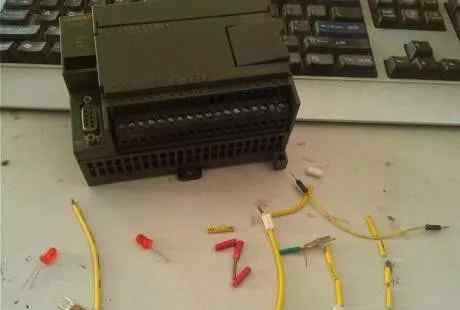

第一次打开。我怕我丢不起自己。

反复尝试后，用螺丝刀把扣件扣压进去，四个扣打开的瞬间，是一百倍的惊喜。

因为我终于可以看看内部结构了。

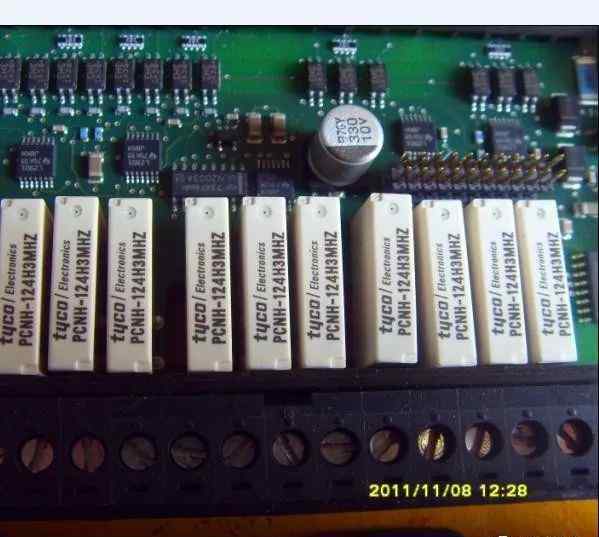

看了多少数据描述PLC中没有实际的继电器元件，但我们应该认为PLC中有输入继电器、输出继电器、定时器、计数器等等。我花了半年时间才明白这个描述。

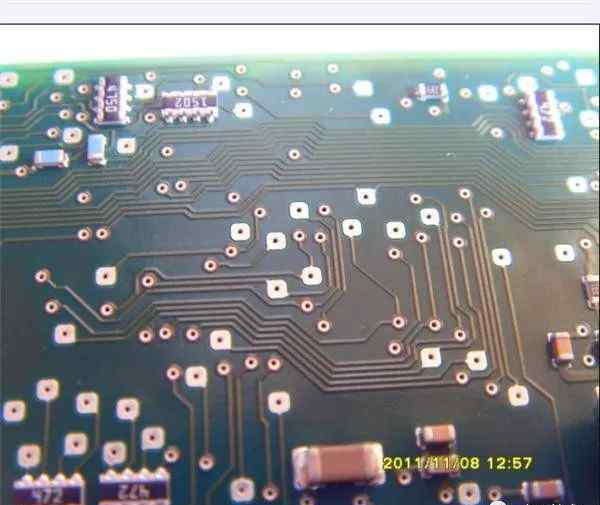

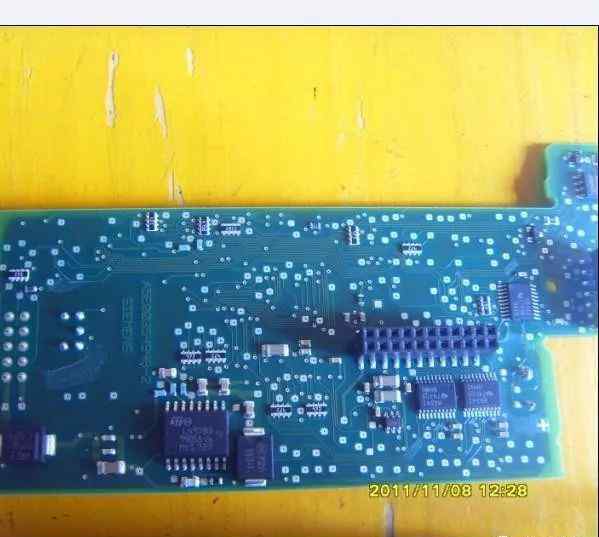

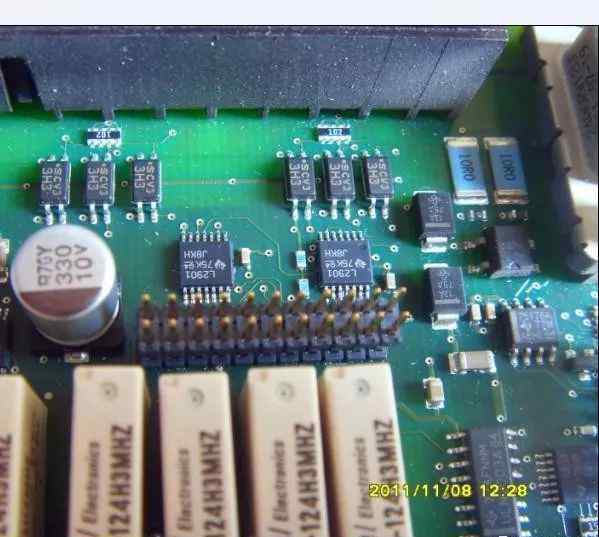

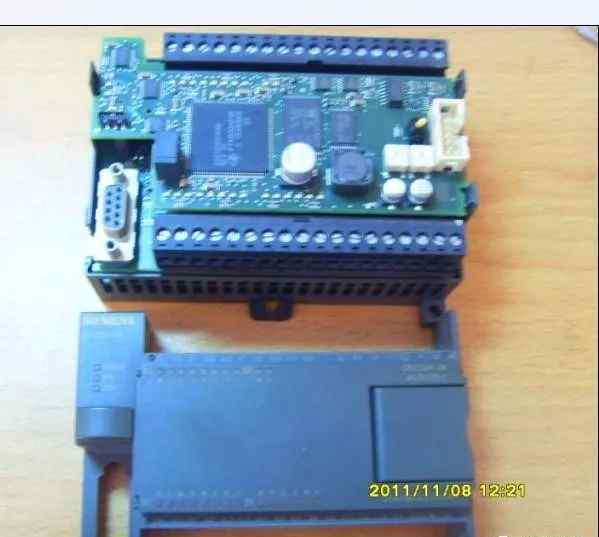

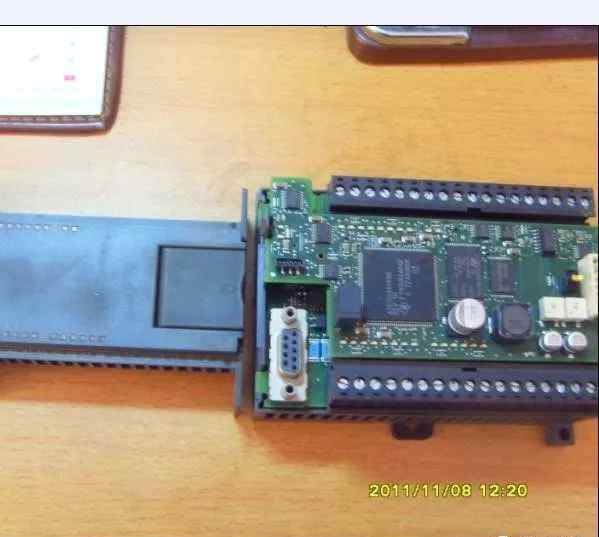

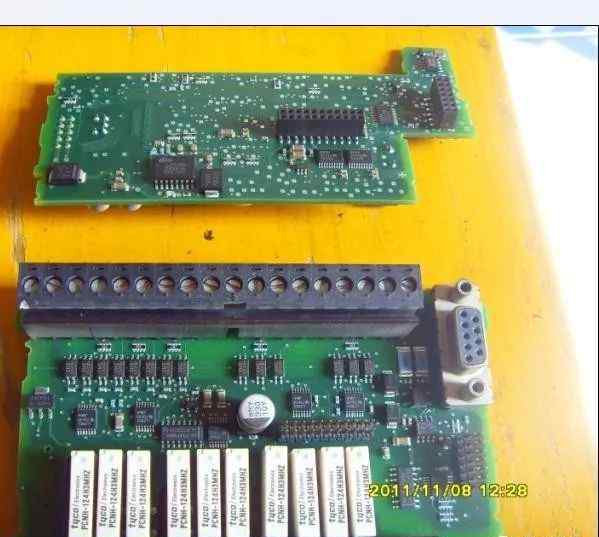

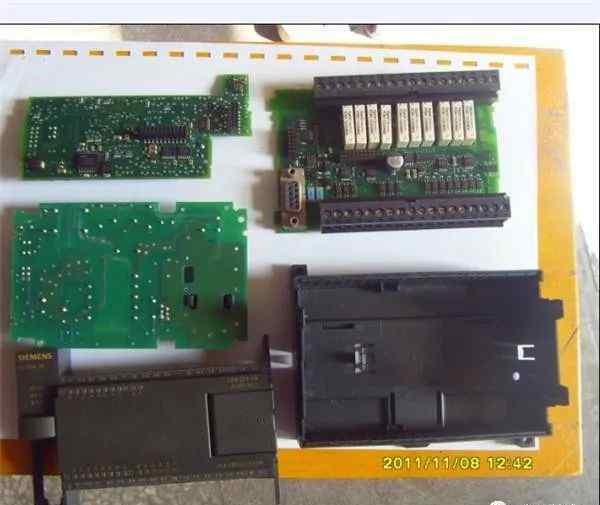

当你打开前盖，迎接你的是非常精细的PCB板，还有一大堆你叫不出名字的芯片贴装芯片。

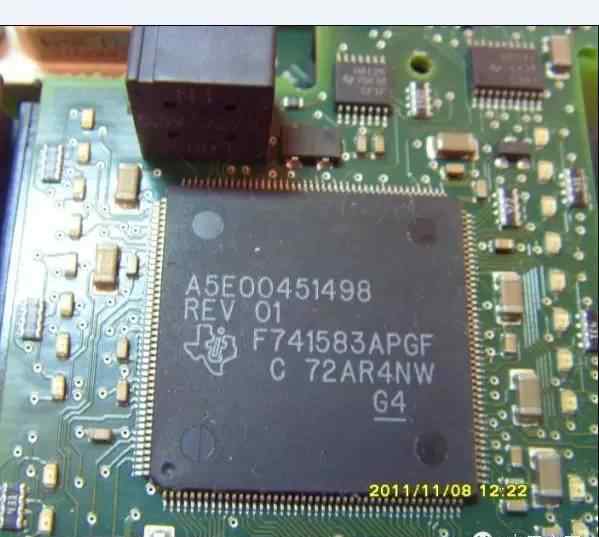

但是我一眼就能看出来是哪个CPU。广场上最大的一块。就像电脑CPU，正方形。

另一块......

a5 e 00451498 rev 01 f 741583 a PGF c09 a3 htw G4详情找不到

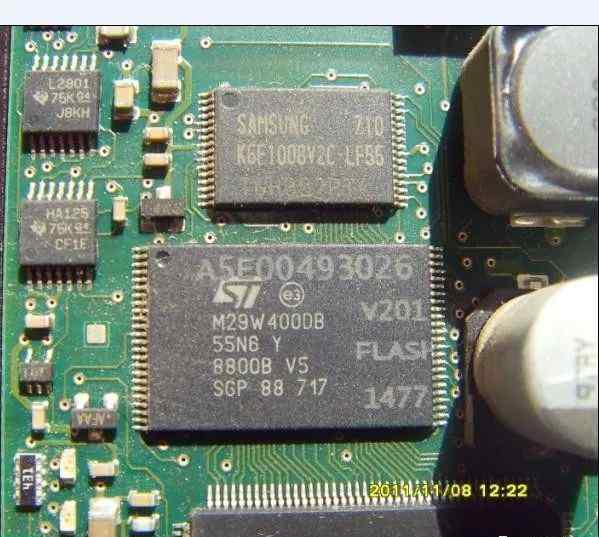

下面这一块，当你看到FLASH的时候，一定是快速闪存。

我们写的梯形图程序必须存储在这个芯片里。圣意法

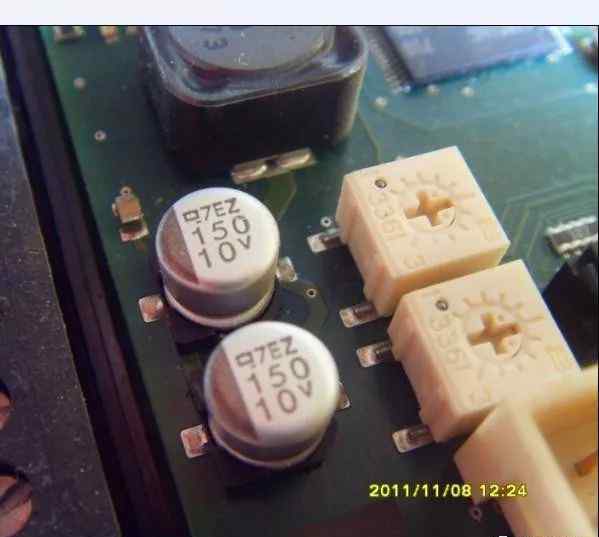

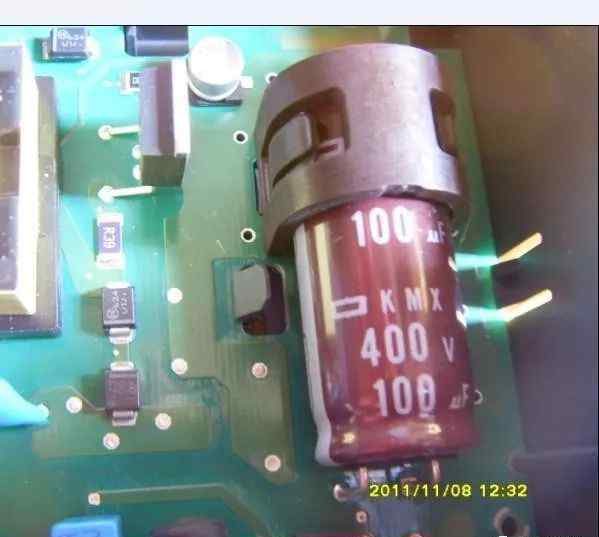

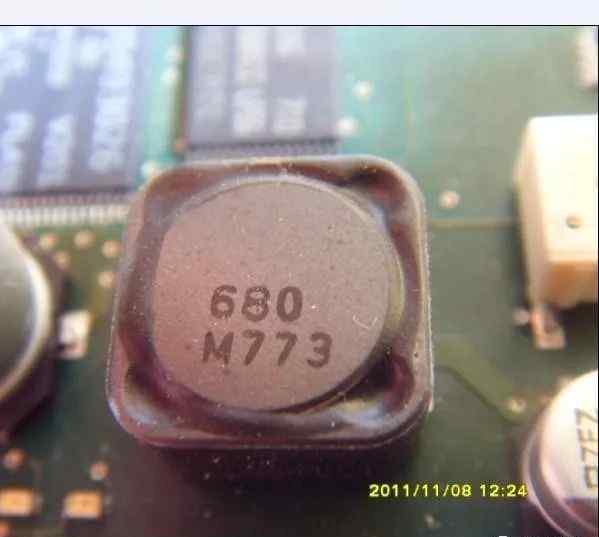

我不知道680 M773。它看起来像一个电容器，但它总是感觉到一些东西。

也可能是电池。PLC中有一些断电保持元件。PLC突然断电后，这些特殊继电器的内部数据信息可以保存，不会丢失。如果这是电池，它会提供能量来保存。
