车床主轴 车床主轴结构图

仪表车床的主轴结构

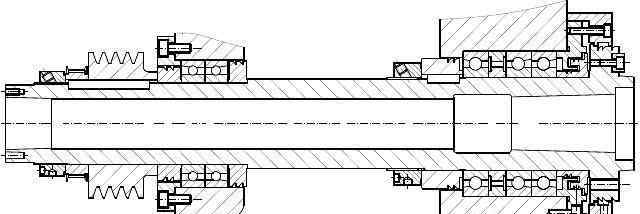

仪表车床主轴

仪表车床也可以称为手动车床。整个机床的运动由主轴油马达驱动，其他动作由人控制。自动化程度很低，劳动强度大。现在已经慢慢淘汰了，但是对第三世界国家的出口好像在增加。是否也是低端产业转移的趋势？仪表车床效率高、操作简单、成本低、适用范围广。仪表机床导轨采用超音频淬火，主轴高精度圆锥轴承，弹簧卡盘快速夹紧。电机直接驱动主轴皮带轮转动。有的配有纵横定位装置控制行程，可完成内外圆端面的车削、切削、开槽、切角。它们是小零件加工行业的理想设备，在江浙一带广泛使用。:机械公社

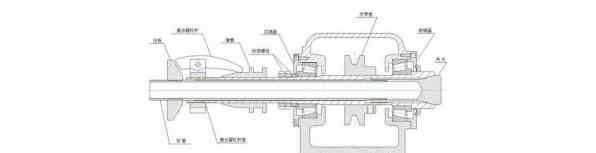

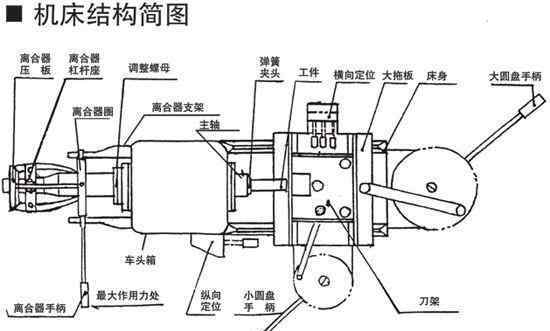

仪表车床

仪表车床

数控车床的主轴结构

数控车床，又称Cnc车床，是由计算机进行数控的。车床是所有工作机械的母机，所以车床在机床中的重要性不言而喻。将准备好的加工程序输入到数控系统中，由数控系统控制车床的x、z轴进给运动部件的动作顺序、运动和进给速度，再加上主轴转速和正反转向，可以加工成各种形状的轴和盘转动部件。主轴部件的旋转精度直接影响加工精度。

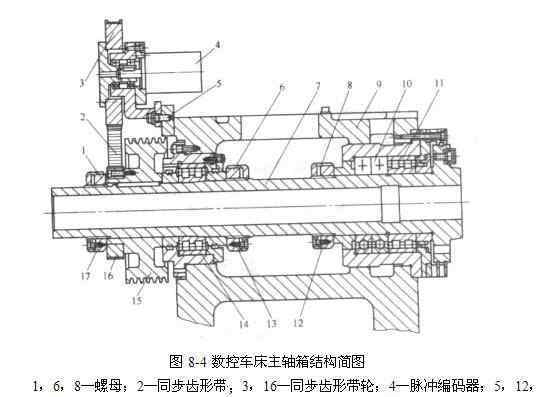

数控车床主轴

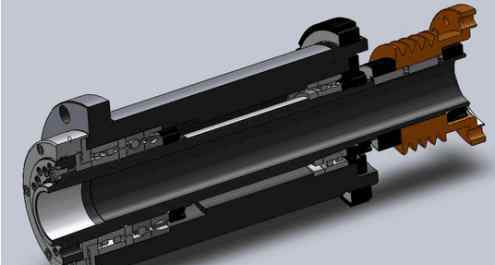

数控车床主轴

数控车床主轴

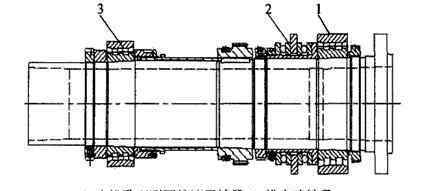

普通车床主轴

主轴前轴承采用带内锥孔的双列圆柱滚子轴承承受径向力，提高了主轴的径向刚度和转动精度，采用两个推力球轴承承受轴向力，减少了轴向窜动，提高了主轴的轴向刚度。后轴承采用内锥孔双列圆柱滚子轴承，起到径向轴承作用。主轴结构见下图。机械公社

重型车床主轴

普通车床齿轮箱主轴

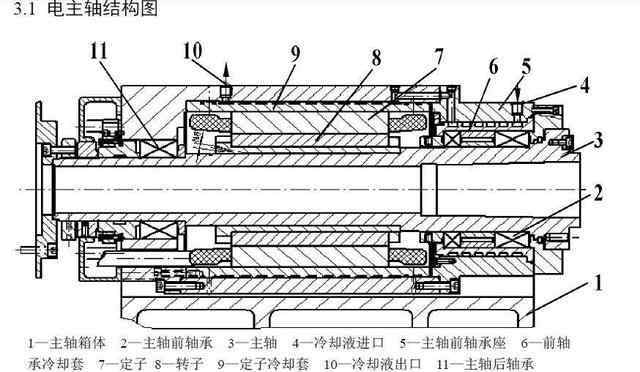

电主轴结构

电主轴作为机床的核心部件，将机床主轴和交流伺服电机轴合二为一，即主轴电机的定子和转子直接安装在主轴组件中。经过精密动平衡校正后，机械社区具有良好的旋转精度和稳定性，形成了一个完善的高速主轴单元，也称为内置电主轴，其中不再使用带齿轮传动副，从而实现了机床主轴系统的“零传动”。通电后，转子直接带动主轴运转。

电主轴
