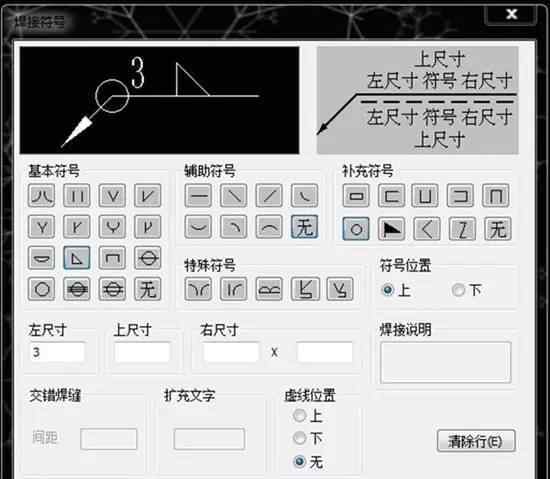

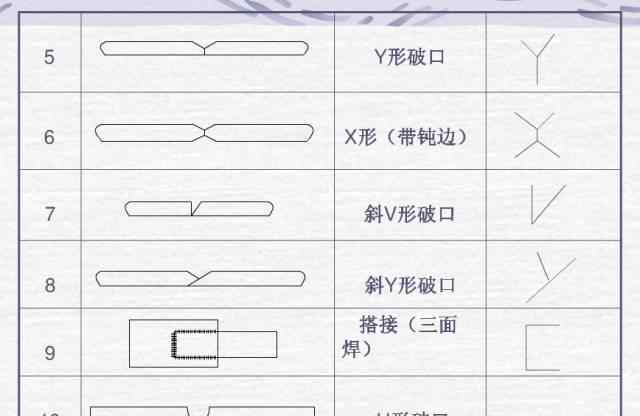

基础焊缝标记

基础焊缝标记

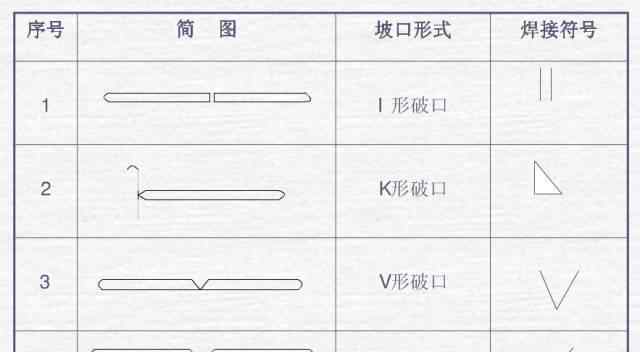

焊缝标记

电焊焊接工程图纸标记标明详解实例

焊接符号标明案例及方式

在电焊焊接构造样图上，焊接工艺可按国家行业标准GB5185-85的要求用沙特阿拉伯效字表明，标明在引导线的尾端。常见焊接工艺编号见表3-9所显示。如果是组成焊接工艺，能用“/”分离，左边表明正脸(或盖面)的焊接工艺，右边表明反面(或内搭)焊接工艺。比如V形焊接先选用钨极氢氩弧焊内搭，后用电弧焊盖面，则表明为141/111。

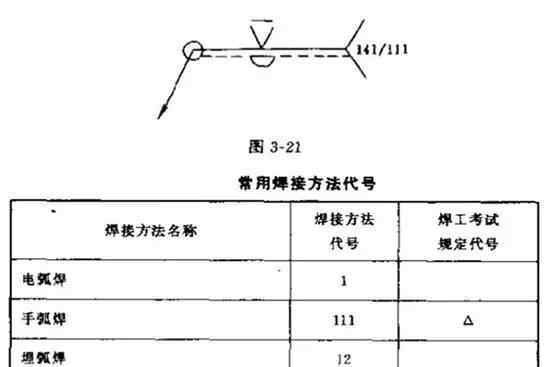

焊接标记和焊接工艺编号标明实例见图3-21所显示。该图表明V形焊缝对接焊缝，反面扉页焊，正脸焊接表层平齐，焊接工艺为内搭焊用手工制作钨极氮氩弧焊，盖面焊和扉页焊用电弧焊。

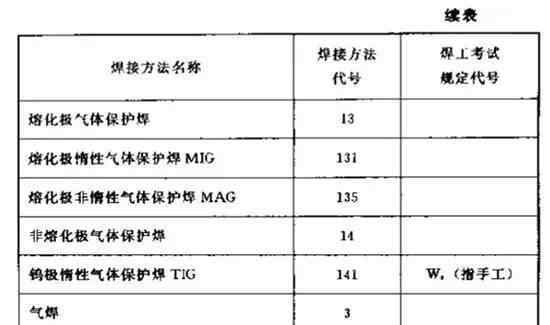

焊接方式编号

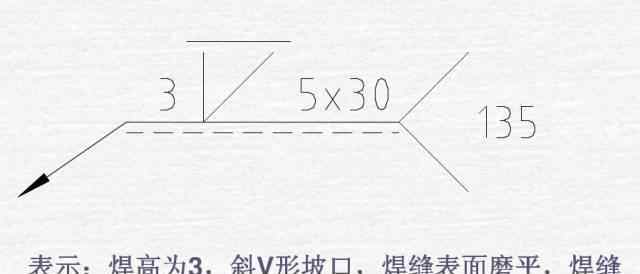

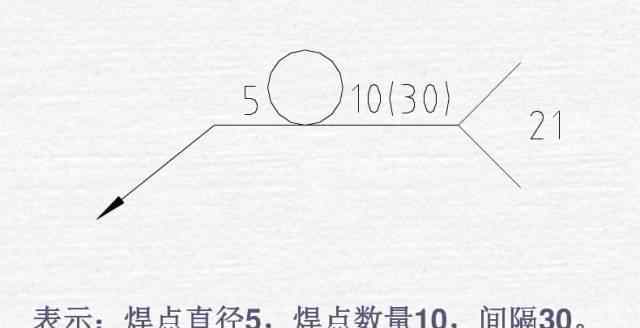

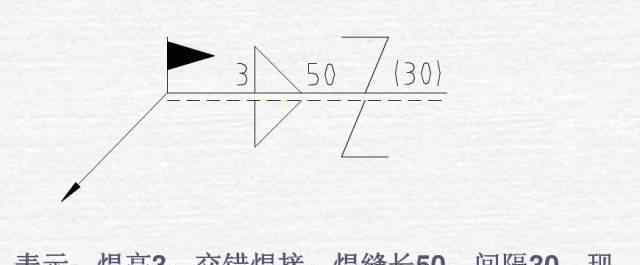

焊接符号表明方式

钢结构焊接标记含意全集

钢结构焊接标记也是根据GB324一1988《焊缝代号》来绘图。钢架结构一般归属于工程建筑课程，归属于建筑业。因而在钢结构焊接标记的标明中常常随着有工程建筑标记、槽钢标记、地脚螺栓标记及螺栓标记等。

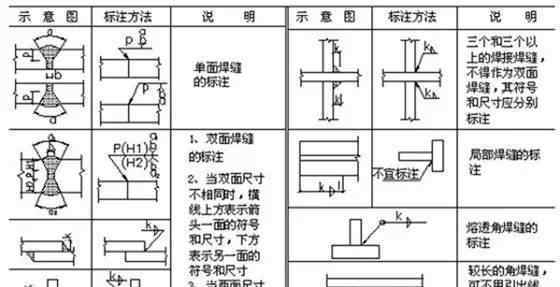

钢架结构焊接标记表明的方式及相关要求

1、焊接的引线是由箭头符号和两根基准点构成。在其中一条为实线，另一条为虚线，线形均为细线。

2、基准点的虚线能够画在基准点实线的上方，也可画在下方，基准点一般应与样图的菜单栏平行面，仅在独特标准下能与菜单栏竖直。

3、若焊接处于连接头的箭头符号侧，则基础标记标明在基准点的实线侧;若焊接处于连接头的非箭头符号侧，则基础标记标明在基准点的虚线侧。

4、当以两面对称性焊接时。基准点并不加虚线。

5、箭头符号线相对性焊接的部位一般无特别要求，但在标明单侧形焊接时箭头符号线要偏向含有焊缝一侧的产品工件。

6、基础标记、填补标记与基准点交叉或相交，与基准点重叠的直线，用粗实线表明。

7、焊接的基础标记、輔助标记和填补标记(尾端标记以外)一律为粗实线，规格数据正常情况下亦为粗实线，尾端标记为细实线，尾端标记主要是标明焊接方法、方式等內容。

8、在同一图型上，当焊接方式、横断面规格和輔助规定均同样时，可只挑选一处标明焊接的标记和规格。并充注“同样焊接的标记”，同样焊接标记为3/4弧形，画在引线的转折处。

在同一图型上，有多种同样焊接时，可将焊接归类序号，标明在尾端标记内，归类序号选用A,B,C......在同一类焊接中可挑选一处标明编号。

9、熔透角焊缝的标记应按图1-38方法标明。熔透角焊缝的标记为涂黑的圆形，画在引线的转折处。

10、用形中较长的角焊缝(如电焊焊接实腹钢柱的翼缘板焊接)，可无需引线标明，而立即在角焊缝旁标明焊接规格值K。

11、在联接长短内仅部分路段有焊接时，按图1-40标明。K为角焊缝焊孔规格。

12、当焊接遍布不规律时，在标明焊接标记的另外。在焊接间加中实线表明由此可见焊接，或加栅线表明不由此可见焊接。

13、互相电焊焊接的2个焊接件，当以单双面焊带多边不一样坡口焊缝时，引线箭头符号偏向很大焊缝的焊接件。

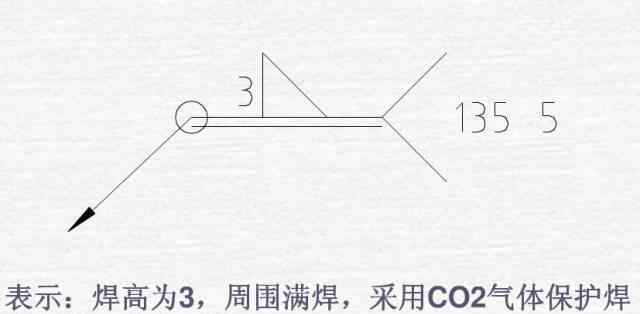

14、围绕工作中件周边的围焊接标记用圆形表明，画在引线的转折处，并标明其焊角规格K。

15、三个或三个之上的焊接件互相电焊焊接时，其焊接不可以做为双面焊缝标明，焊接标记和规格应各自标明。

16、在施工工地开展电焊焊接的焊接件其焊接需标明“当场焊接”标记。当场焊接标记为涂黑的三角形幌子，绘在引线的转折处。

17、互相电焊焊接的2个焊接件中，当只有一个焊接件带焊缝时(如单双面V形)，引线箭头符号是偏向带焊缝的焊接件

举例说明

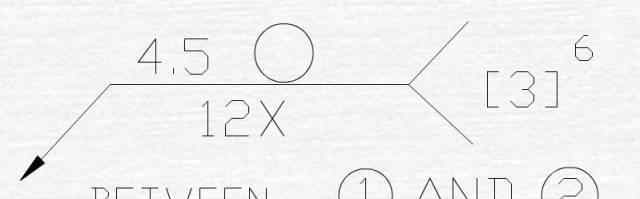

欧美国家焊接符号举例说明

4.5------表明点焊直徑

【3】------依据图例表明，表明该项为CC项或是SC项

6-------表明这里为第六CC项或是SC项

BETWEEN①AND②------表明①件和②件俩点中间的点焊

12X------表明俩点中间的点焊数量为12个

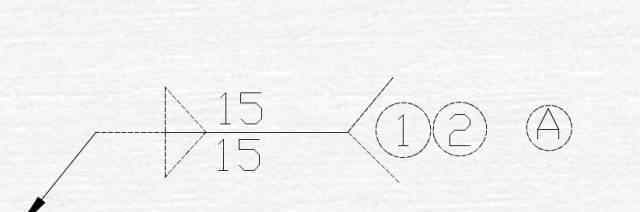

日本国焊接符号举例说明

A------依据图例，表明重要或关键特点
