美的电磁炉维修 美的电磁炉通电无反应技改维修

>。>。>。>。yxggzs

伊美的电磁炉通电后没有反应，经调查，辅助电源被烧毁。这个辅助电源用的是FSD200芯片，不常用。我手头没有这个芯片，打算换成普通的VIPer12A。但是这两个芯片的引脚功能不一样，所以电路必须改变。

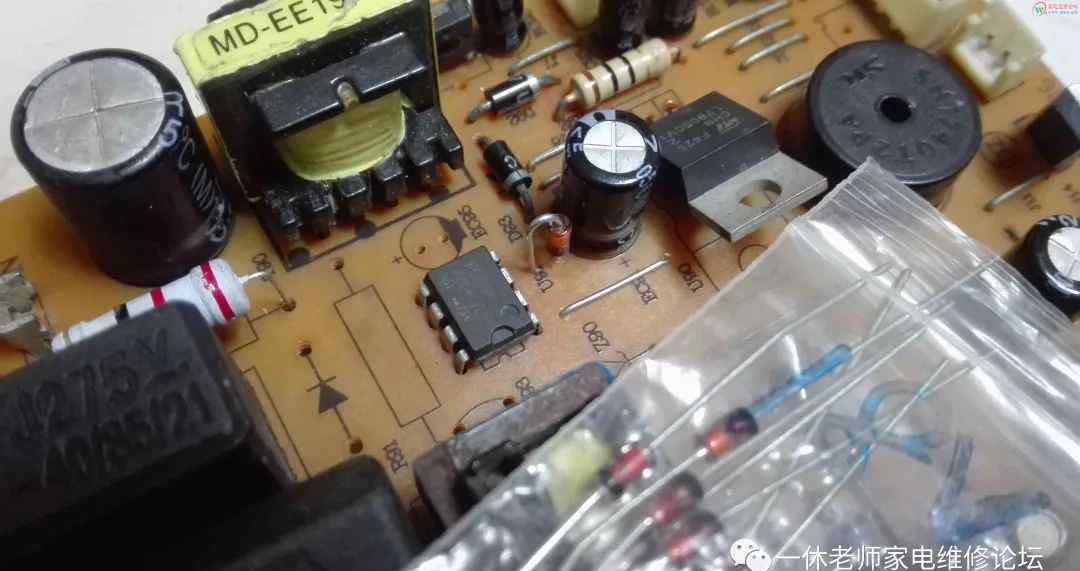

首先移除FSD200周围的原始零件。

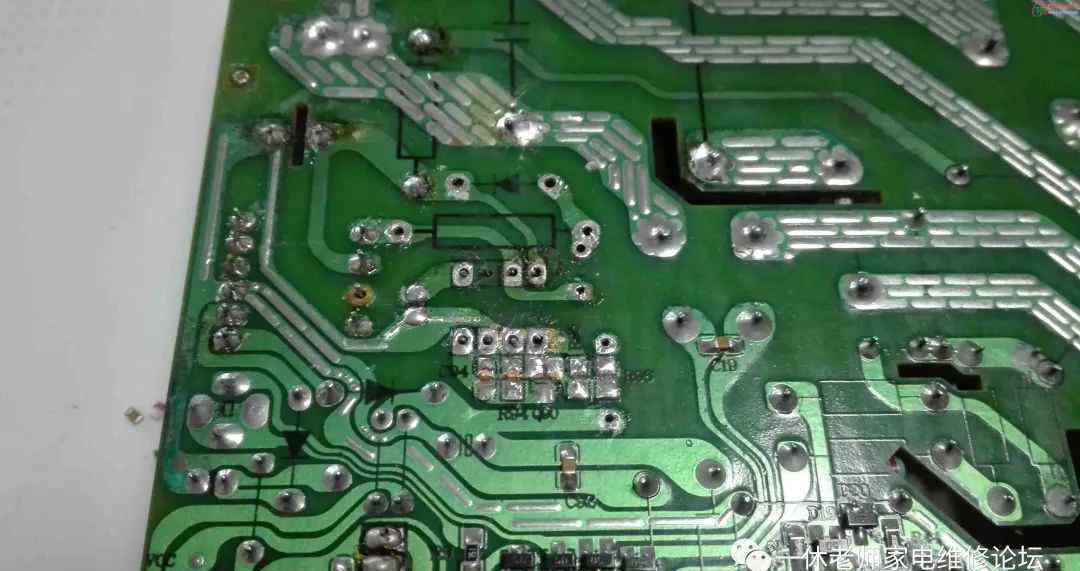

背面原有的补丁也去掉了。

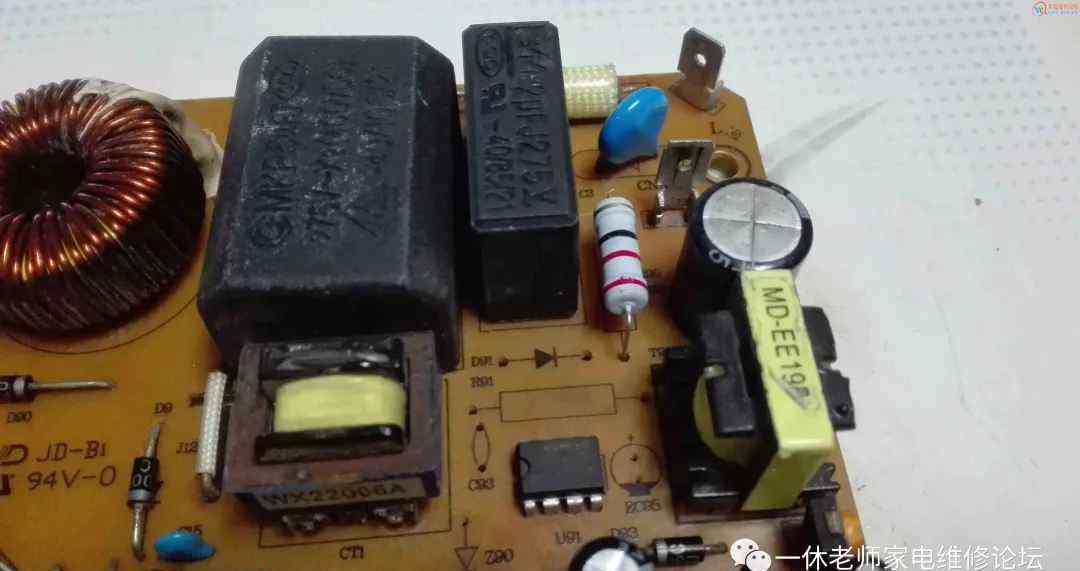

首先用烧坏的22欧姆限流电阻代替。

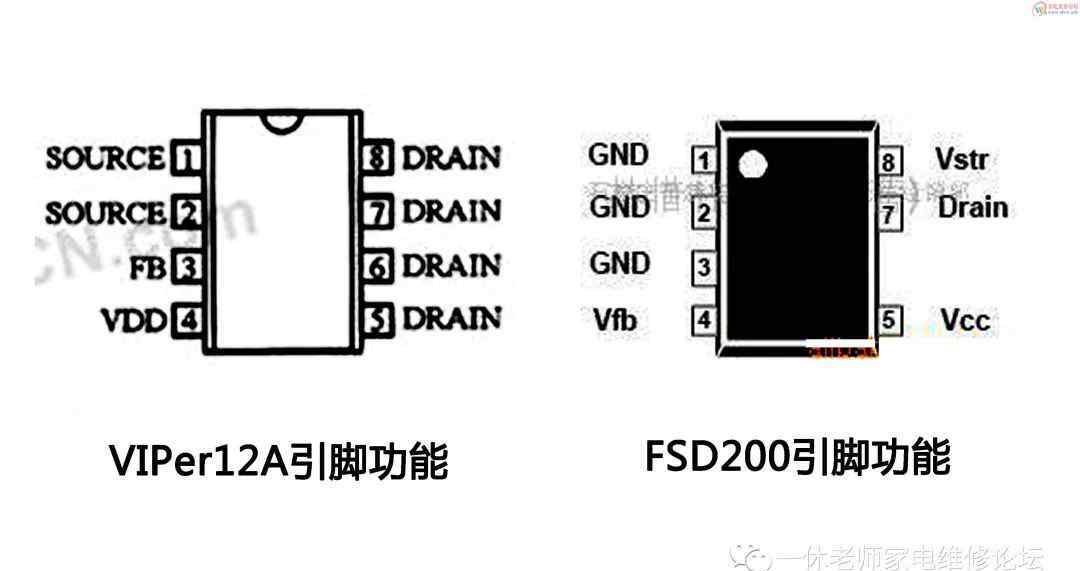

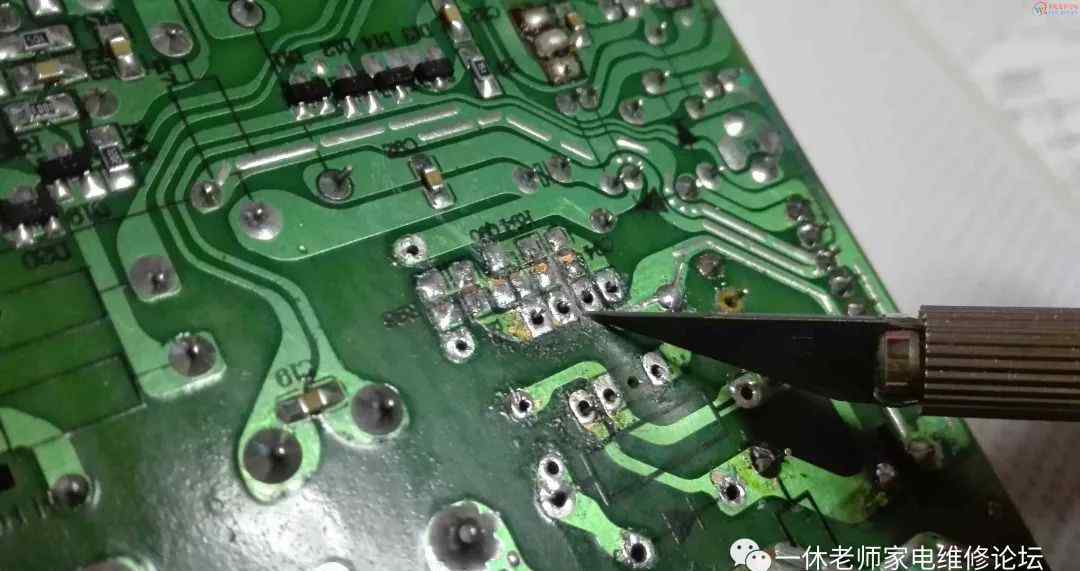

VIPer12A的引脚1和引脚2接地，而FSD200的引脚1、引脚2和引脚3接地，因此电路中的引脚3和引脚2应断开。

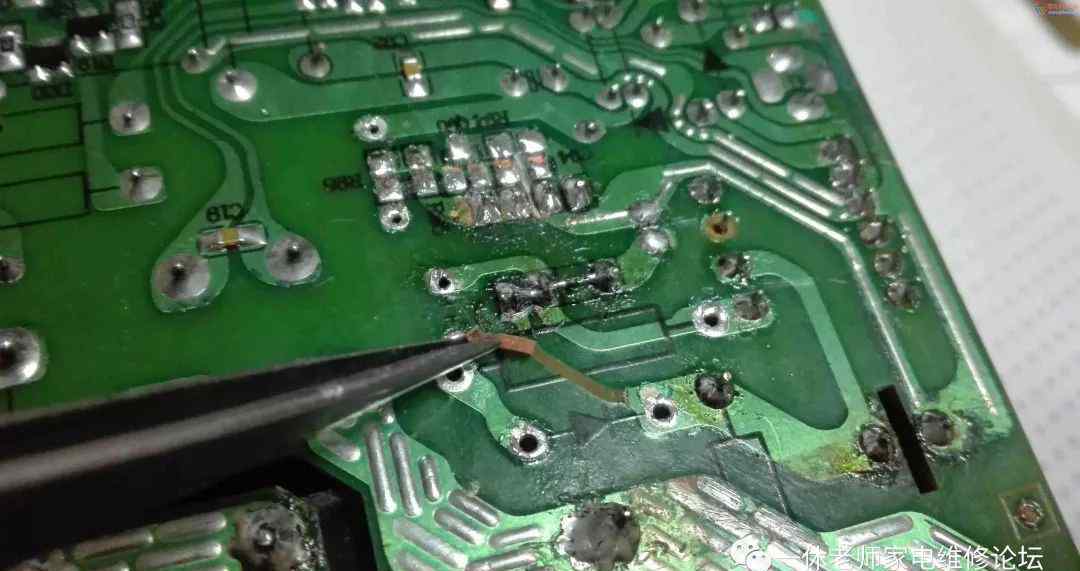

VIPer12A的引脚5、引脚6、引脚7和引脚8相连，它们是内部场效应管的漏极。更换芯片时，这些引脚应与导线焊接在一起，同时应撕掉引脚上多余的铜箔。

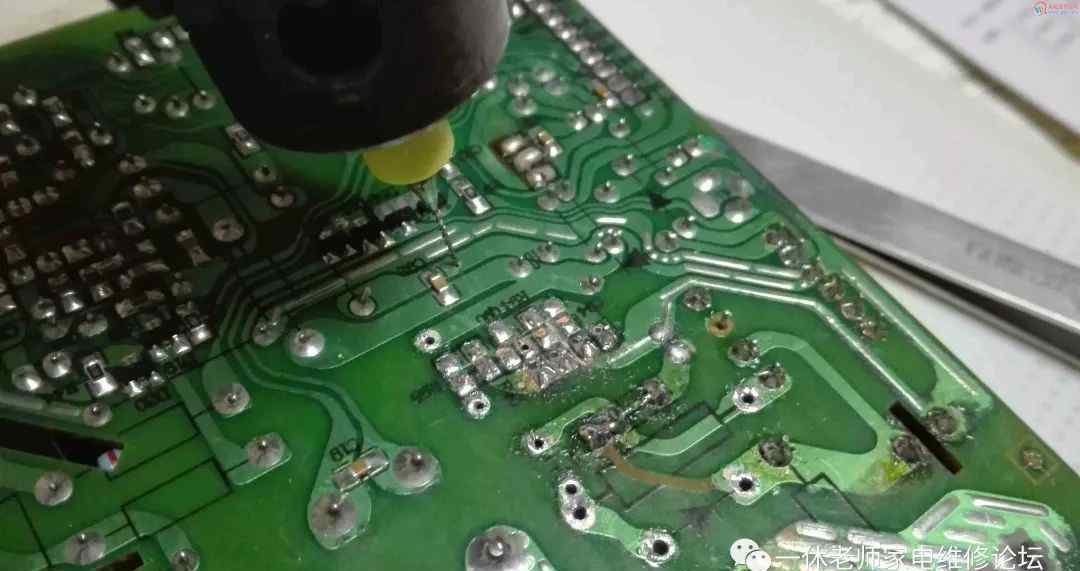

VIPer12A的引脚1和引脚2接地，这是内部场效应晶体管的源极。PCB上的直接飞线不太好看，用电钻钻，准备从正面用跳线连接。

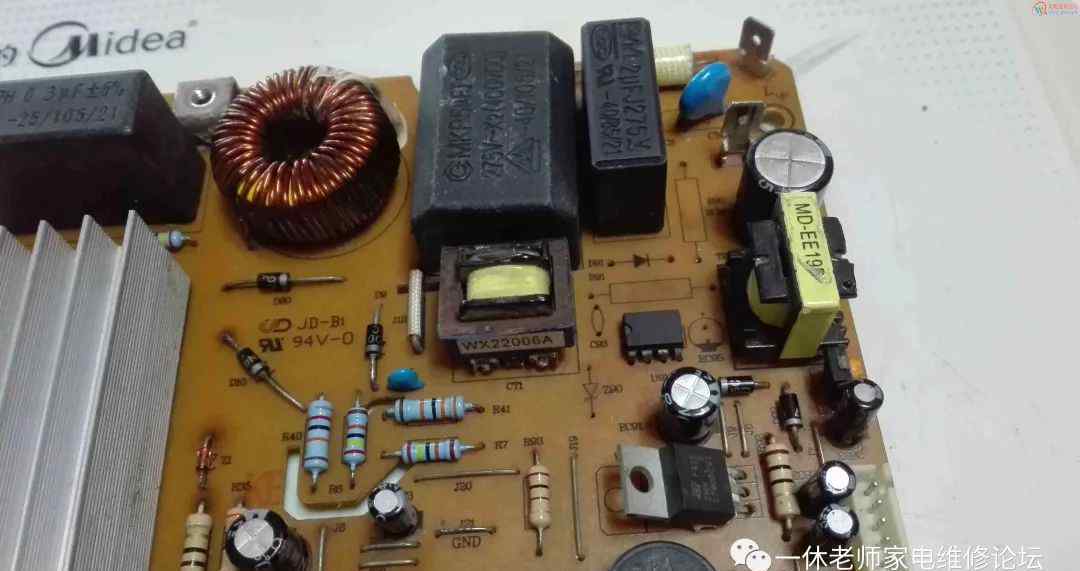

前面的跳线连接整齐美观。

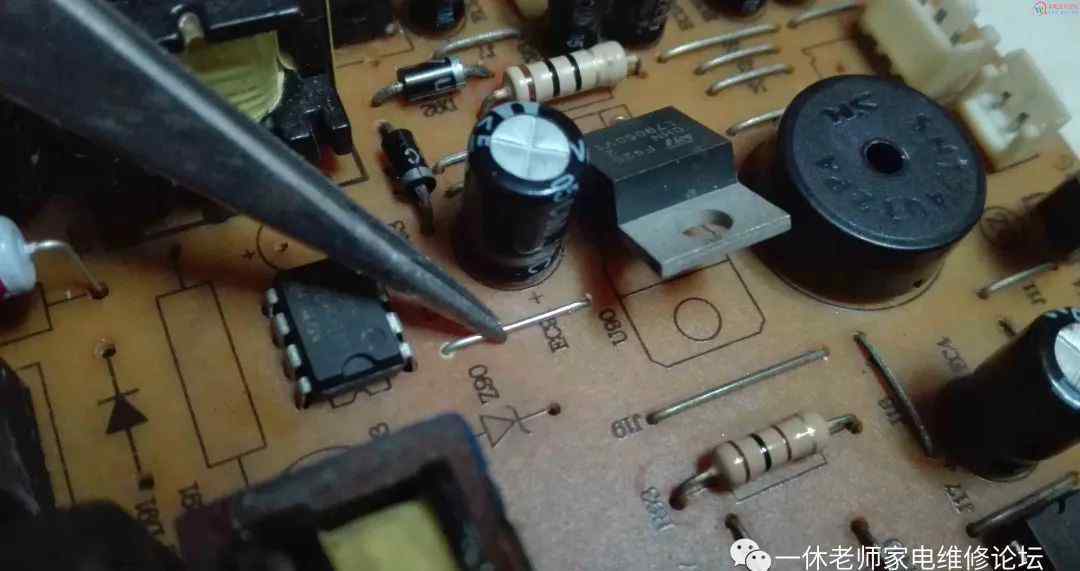

然后在第三脚和第四脚之间钻焊一个18V的稳压管，稳压管的正极接第三脚，负极接第四脚。

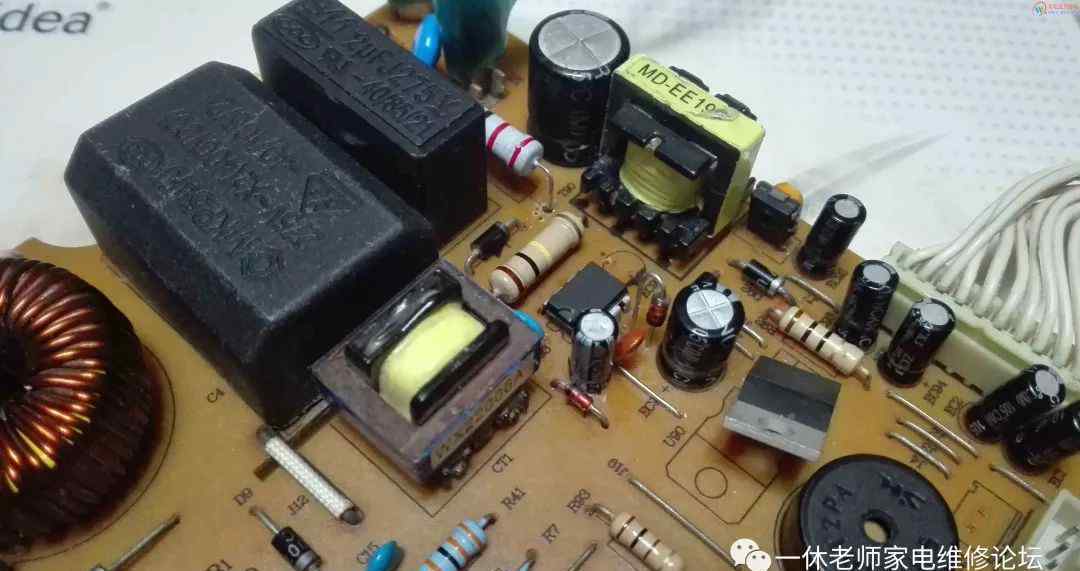

还要在第四脚安装50V和4.7UF电容，在第一、二脚和第三脚之间安装104电容，在18V到第四脚之间安装IN4148二极管，检查安装有峰值吸收电路的二极管、电容、电阻，电路会得到改善。这个看起来挺整齐的，但是换模块连接就乱多了。

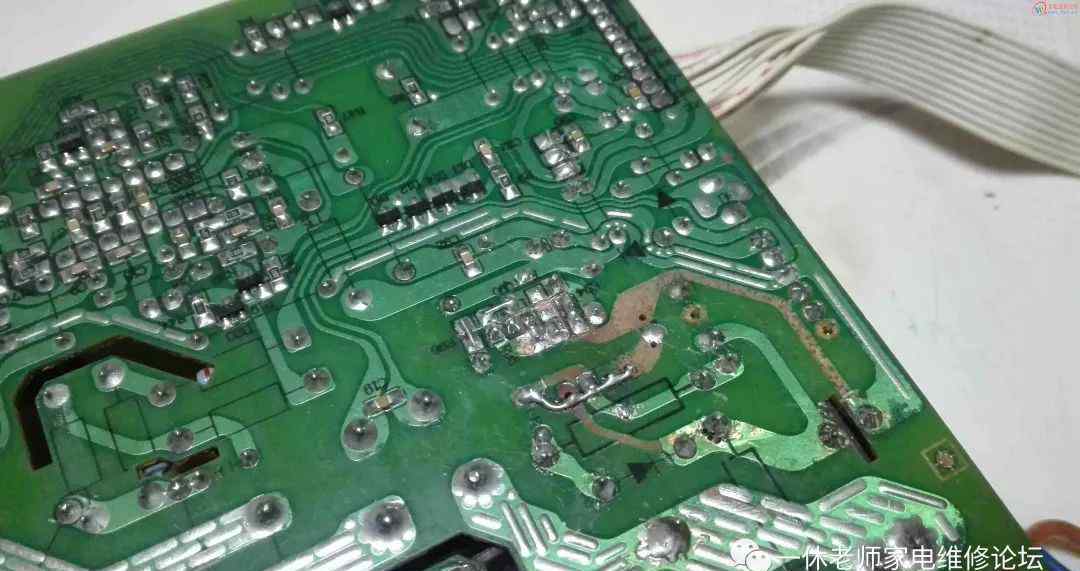

背面是这样的，用洗板洗了一下还是挺干净的。

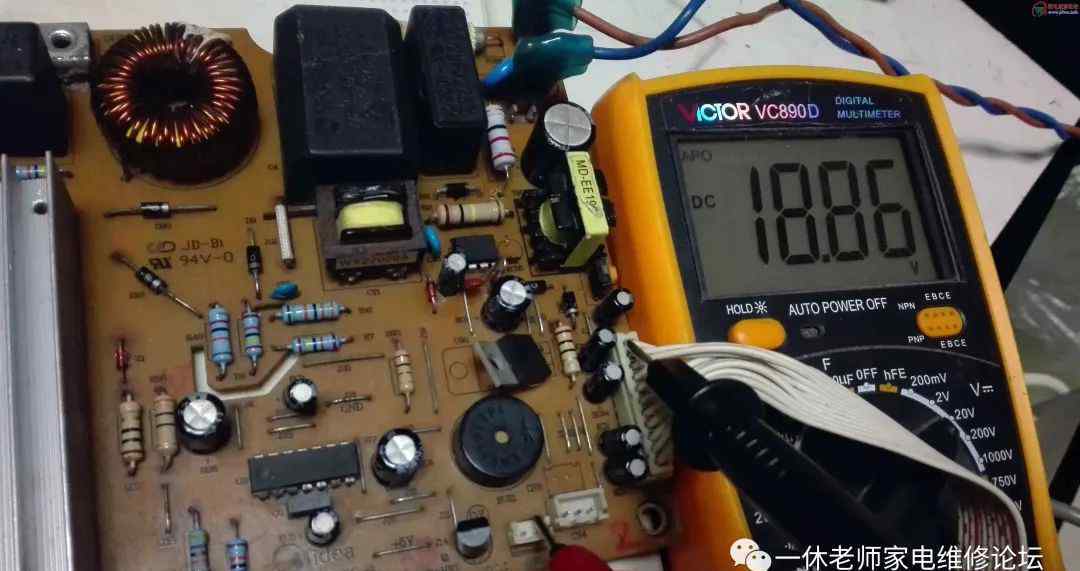

这是激动人心的时刻，串上灯泡测试，滴，成功。测试风扇针脚18.86伏，正常。

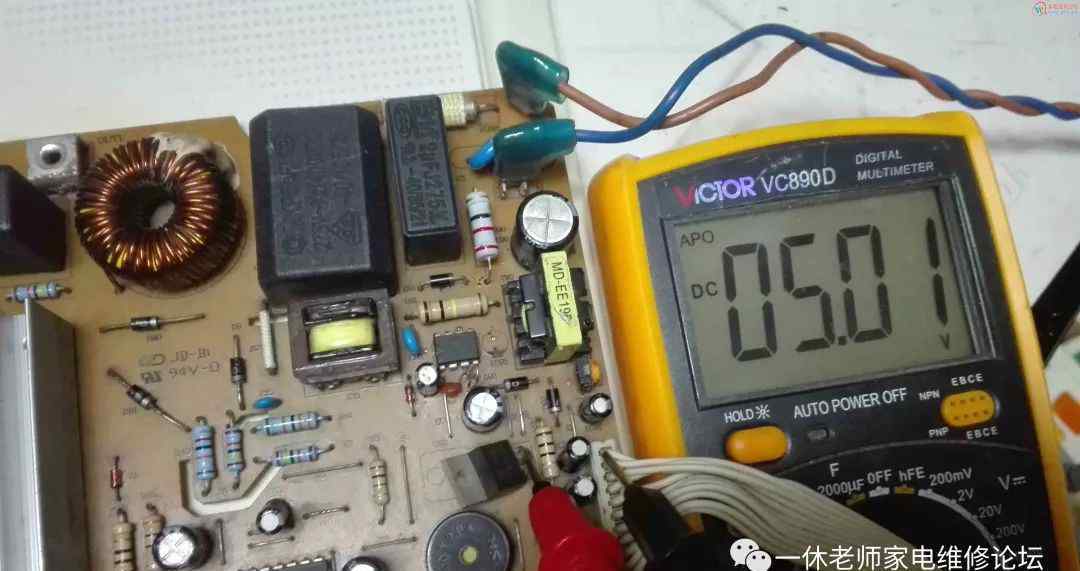

78L05输出电压5.01V，完全正常。

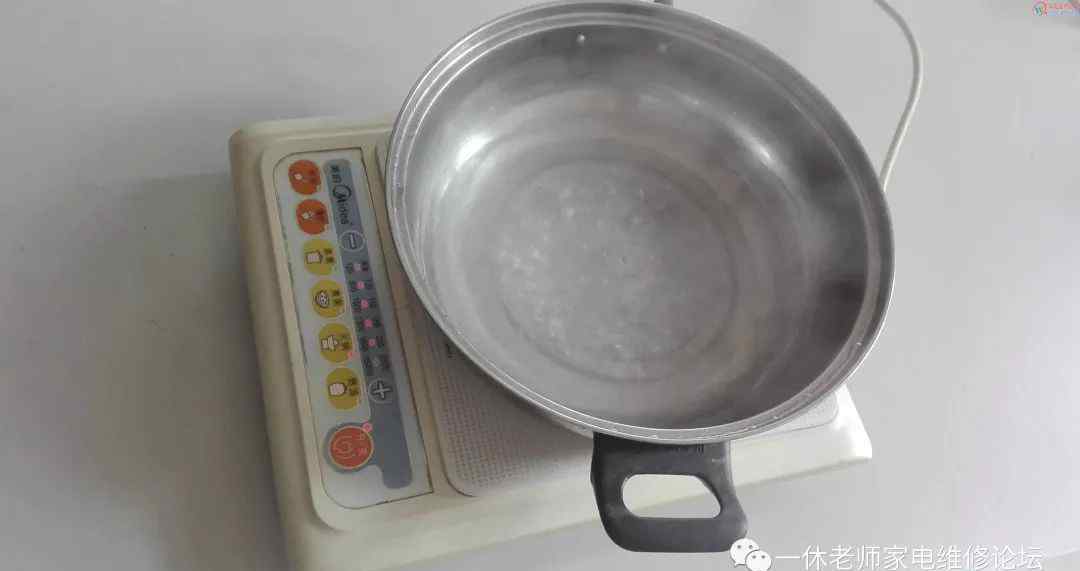

开水测试，各项功能正常，维护完毕。

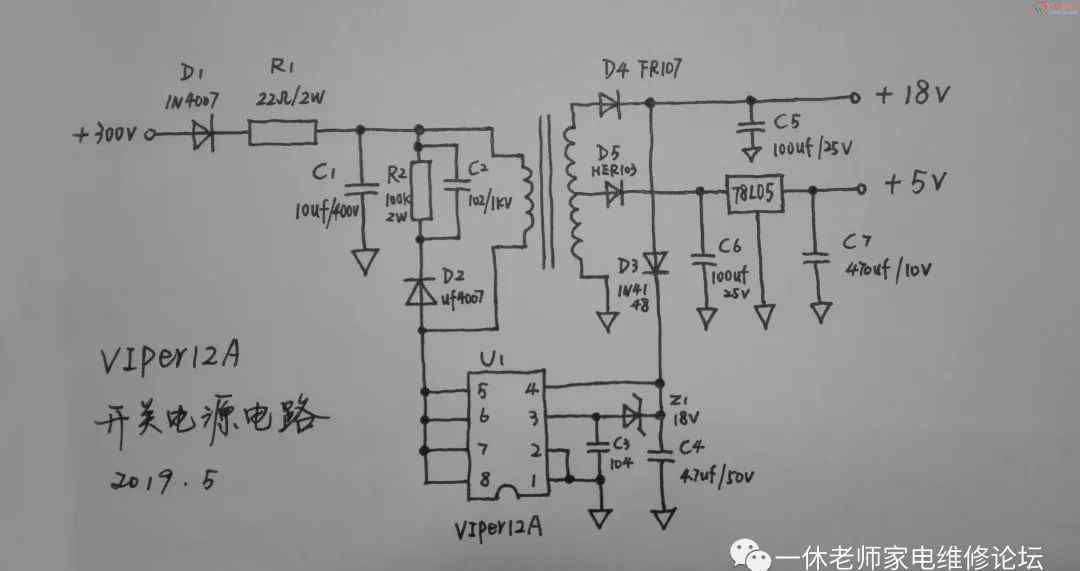

其实只要对VIPer12A开关电源电路有深入的了解，更换其他芯片还是比较容易的。现在我结合手绘电路图和大家一起分析这部分电路。

220伏市电由整流桥和D1整流，形成的300伏DC电压由22欧姆限流电阻限流。经过400V10UF电容滤波后，通过开关变压器的初级施加到VIPer12A的引脚5、6、7和8，引脚5-8是内部场效应晶体管的漏极。同时，第四脚的外部电容C4被VIPer12A的内部高压电流以300V的电压充电，当C4两端的电压上升到14.5V时，VIPer12A的内部开关管导通。

如果这个电容开路或性能不好，会使IC无法启动或变慢。有时候，就是这个电容在电磁炉通电后几秒钟就发出嘟嘟声。开关变压器的初级产生电流，次级产生两个感应电压。D4和C5整流滤波后得到18V DC电压，由驱动电路、LM339和风扇使用。另一路经D5和C6整流滤波，得到约9V的d C电压，经78L05稳压，得到5V的DC电压，供主板、CPU和灯板使用。R2、C2和D2构成一个峰值吸收电路，保护VIPer12A内部的开关管免受截止期间开关变压器产生的峰值脉冲电压击穿的损坏。

18V电压由D3整流，由C4滤波，并施加到VIPer12A的第四引脚，以提供稳定的工作电压。18V的电压由电压调节器Z1和C3平滑，然后施加到VIPer12A的引脚3，以提供反馈稳定的采样电压。如果调压器损坏，会造成电压不稳定等问题。

最后，我将用一句顺口溜总结一下VIPer12A的替代情况:

电磁炉爱坏辅助电源，18伏5伏完全禁用。只要有芯片12A，更换电路替代就不难。先限制三百伏，用两两欧姆看色环。四百伏电解过滤，这个电容器损坏燃烧的芯片。二极管电阻和电容三剑客，峰值吸收芯片确保安全。

经过一次变压器后，接五六七八脚。三四脚反接十八伏，一两脚接地。五到八个本来是管漏，一两个剧本是管源。第三条支路反馈四个电源，稳压负极连接四个正极。50伏电解连接在四条腿上，没有它就要避免振动。先变压器二次整流，让姑娘滤波器跟着往前走。

78L05的电压为5伏，18伏的电压取决于调压器。一串串灯泡通电哔哔，成功后心里比蜜糖还甜。更换模块简单，接线凌乱。换电路比收钱好玩。
