网络监控系统拓扑图这九类监控项目组网系统图，你一定会用到

很多朋友都问过很多次如何建立监控各种项目的网络。作为一个做监控项目的弱者，他心里必须有几个常用的监控系统图。只有了解了组网系统图，监控项目的各个环节才能清晰，才能随时提出解决方案。本期我们将总结常见监控项目的组网系统拓扑图。

一、酒店传统或全光网络接入组网系统图

传统的综合布线方式，即网线和交换机级联形成局域网。

缺点:电缆和连接器多，铜线容易氧化，导致网络故障频繁，故障排除困难。而且各种系统比较繁琐，占用设备比较多，需要专业人员长期维护。

全光网络接入方案不仅能有效降低电缆和人工成本，而且很少造成线路故障。一个房间只部署一根光纤，一个房间只配备一个终端。在实际的监测项目中，很多项目也使用全光网络。

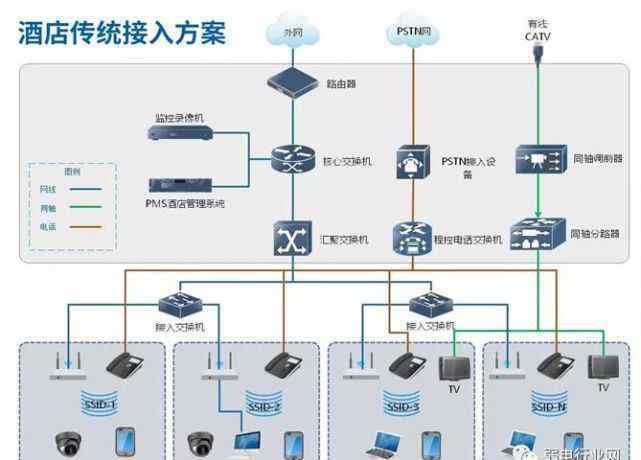

传统酒店项目访问方法:

图一

全光网络接入模式(监控和覆盖):

图二

二.识别工程方案的网络图

项目建设计划在区县辖区内各地区、镇、村新建高清摄像机；在县城地区的乡镇主要出入口部署智能感应人员卡口和车辆卡口系统，实现人车图像的结构化描述；在每个村庄为感知人员部署卡口系统和智能跟踪系统。

全县建立平台，对辖区内各乡镇监测资源进行统一控制和运维管理。县平台与地方和省级平台对接；此外，已建监控系统的部分社会资源也需要接入县局平台。

图一

图二

第三，太阳能监控系统

太阳能监控系统的应用也越来越广泛。由于监测点的环境特点和距离较远，不可能使用有线或光缆进行传输，因此数据传输应选择无线传输。目前4G无线传输技术已经成熟，应用广泛。它具有信号覆盖率高、部署方便的特点，是系统设计的最佳选择。

视频监控系统拓扑图

监控系统由前端采集单元、无线传输单元和中央管理单元组成。

前端采集单元前端采集单元由视频服务器、风光互补供电系统和外部采集设备三部分组成。它通过外部摄像头等采集设备实时采集现场视频数据，并将视频数据存储在本地存储设备中。前端采集单元本身配有供电系统，保证设备在无光、无风或无光无风的情况下，最大限度地连续正常工作。

无线传输单元无线传输单元负责用户所需数据的远程传输，前端采集单元的视频服务器中集成了一个4G无线传输单元。4G无线传输技术具有信号覆盖度高、部署方便、数据传输能力强等优点，为视频传输的实时性和流畅性提供了保障。

中央管理单元中央管理单元负责监控和管理各前端采集单元，包括实时视频监控、历史视频回放、历史视频截取、图像采集等功能。

四.厂区监控网络系统图

可以查看两种类型的网络拓扑图。

图1厂区监控和存储拓扑图

图2大型厂区监控网络图

V.高空抛物系统网络图

1.Hikvision 空的抛物线拓扑图

大多数弱者都做过高空抛物线项目。利用Hikvision 800W星光摄像头实现高清远距离图像采集，信号通过开关稳定传输到后端录像机，实现监控预览、存储、回放等其他功能。

2.高大华空抛物线网络拓扑图

前端设备选择不同的高清炮，覆盖不同的楼层。摄像机通过局域网连接到汇聚交换机，汇聚交换机可以通过光纤连接到核心交换机，然后连接到社区平台进行管理。大华社区管理平台可以无缝扩展门禁、对讲、停车场、报警等子系统，实现整个社区的智能化统一管理。后端也可以使用管理软件SMARTPSS，不需要配置平台，方案成本优势大。

不及物动词社区监控网络系统图

根据社区的建筑特征和实际安全需求，社区的保护范围分为两道防线:

第一道防线是小区的主次出入口和外围周界。

小区主次出入口是人和车辆进出的必要场所。虽然有保安24小时值班，但单靠保安管理整个出入口不仅不安全，而且给值班人员带来很大压力。该区域设计了视频监控系统，用于记录和控制人员和车辆的进出。

小区周边距离较远，是安全防范薄弱的区域。也是犯罪分子容易绕过安保人员，直接入侵社区的主要场所。因此，在该地区建立视频监控系统不仅提高了社区的安全性，还节省了大量的人力投入成本。

第二道防线是社区公共场所和居住建筑。

该系统在公共场所、主要道岔路口和居住建筑安装室外监控点，对这些区域的人和车进行实时监控。

如下图:

七.温度测量系统拓扑图

1.大华热成像测温系统组网图

该系统由三部分组成，即人体体温筛查、海关关口体温筛查、无口罩人员筛查。

2.海康测温筛选拓扑图
