90度弯头 90度弯头（虾米腰）放样图及计算公式（有点难度）

最常用的虾腰肘

一、虾腰肘的画法(以90°为例，其他角度相同)

三、肘关节厚度的处理

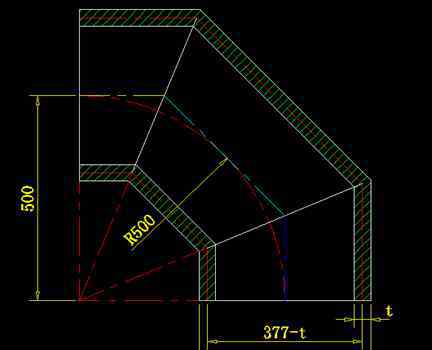

以上放样展开过程没有厚度问题，可以用于薄壁弯头。但弯头较厚时要考虑壁厚。我就是这么处理的。请参考网友

有两种情况:

1.首先在钣金上绘制展开图，下料后卷成各段，然后焊接组装。此时，弯管直径(φ377)需要使用“中性层”的尺寸(= 377-板厚)，因为卷取管材时的下料长度是按中性层直径*3.1416计算的。

中性层直径=外径-壁厚=内径+壁厚

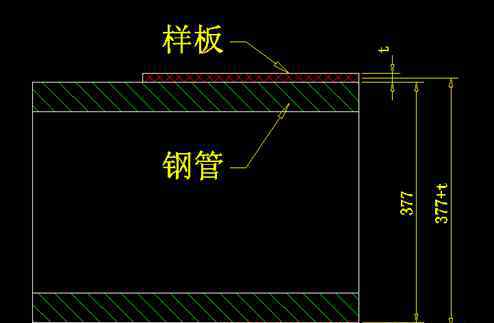

2.用直圆管切割每一段，然后焊接组装弯头。这时一般需要用柔性材料(如薄纸、油毡等)制作模板。)，并包裹在圆管外画线。

制作模板时，需要在圆管的外径上输入弯头直径d，以保证柔性材料模板的长度等于圆管的外圆周。如果更准确，直径应为:圆管外径+样品材料厚度

我想任何一个工匠都可以通过上面的步骤自己放样展开虾腰肘

分享一下我的经验(一般人我不告诉他):刚开始放样的朋友可以在纸上缩小比例练习，然后用剪刀剪出来，用透明胶带粘成纸模型。一开始做了各种纸模，挺好玩的。

工具:尺子、铅笔、计算器(指南针最好，以前老师傅只用尺子和指南针放样)

以上手工放样不太准确，但一般弯头都可以。为了提高精度，需要增加圆的等分，但这会使放样变得复杂。

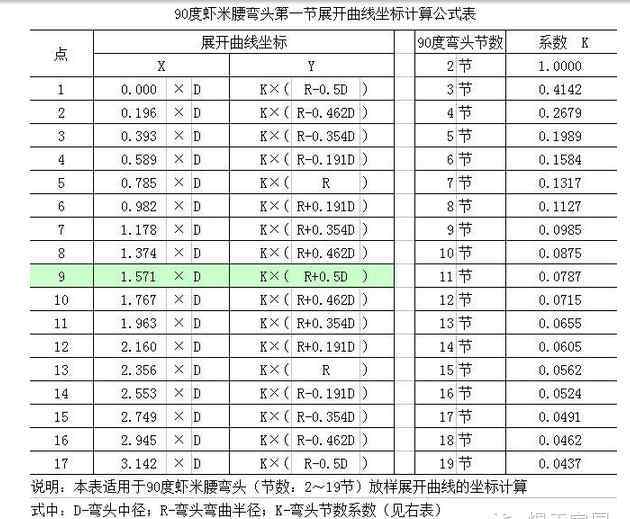

很多工人询问放样的方便方法，因为1: 1作图太麻烦，不够准确。我总结了下面的计算表，根据这个表方便的展开90度多段(2~19段)弯头。周长等于16等分

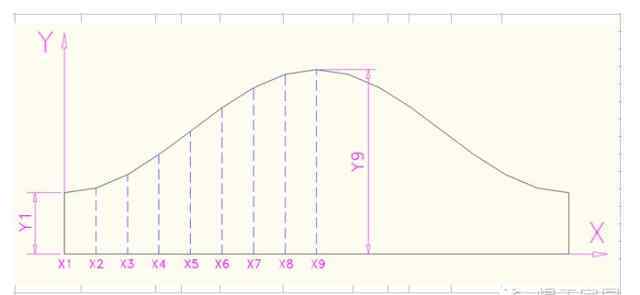

只能是90度虾腰肘。请根据虾腰关节数量选择k值，带入左表公式，计算17点坐标，然后直接画第一张展开图或在钢板上释放模板。

补充:总有工人问这个桌子怎么用。我举个实际例子

例如:5个弯曲(K值=0.1989)，直径219，弯曲半径300

1 X=0*219 Y=0.1989*(300-0.5*219)

2 x = 0.196 * 219y = 0.1989 *(300-0.462 * 219)

点3 x = 0.393 * 219y = 0.1989 *(300-0.354 * 219)

点9 x = 1.571 * 219y = 0.1989 *(300+0.5 * 219)

17 x = 3.142 * 219y = 0.1989 *(300-0.5 * 219)

▼

▼
