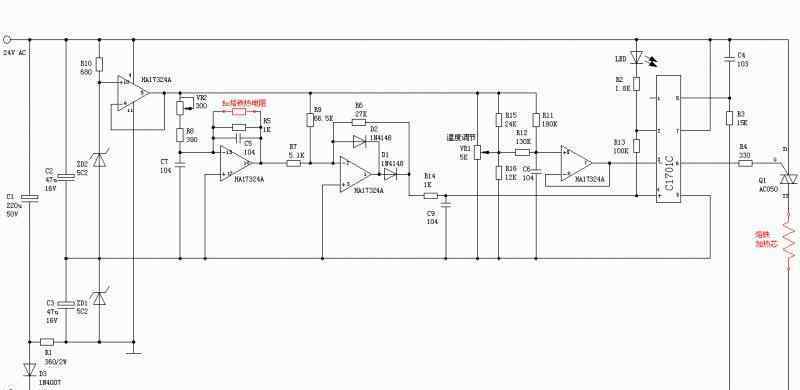

下面的白光936焊台原理图是三来思电子有限公司重组的,简单明了,容易分析原理,纠正一些错误。原理图如下:
焊接工作台工作示意图
ZD2和ZD1为324运算放大器提供双电压电源,也就是说ZD2的正极为零。324的8个引脚跟随后续电路的正电压。
烙铁芯的热阻被324运算放大器放大一倍,然后从引脚1输出,通过R14进入C1701C的引脚4。该电压与铁芯的热阻Rx成正比。焊头温度越高,Rx越大,C1701C的四脚电压越高,从而达到检测热阻的目的。

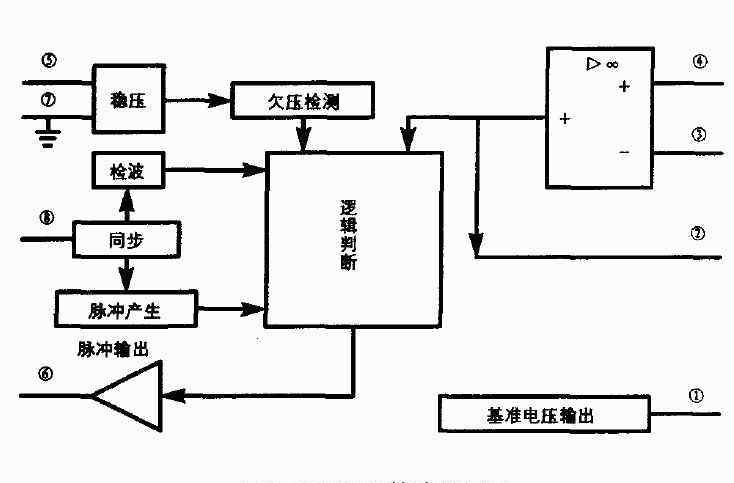

VR1用于温度调节。它取出分压电压,接下来是324运算放大器,然后从引脚7输出,进入C1701C的引脚3。C1701C是过零同步IC,它的引脚4和3是运算放大器,在这里比较电压。如果烙铁没有加热到设定值,引脚4的电压低于引脚3的电压,引脚2的输出低,这样LED就亮了。六个引脚具有触发低脉冲输出,以打开Q1晶闸管,从而加热铁芯。针脚8是交流同步信号输入检测端子。
