波分 波分复用器知识百科

目录:

1.波分复用器简介

2.波分复用器的优点

3.波分复用器的工作原理

4.波分复用器参数

5.波分复用器的发展方向

6.粗波分复用器和密集波分复用器的区别:

波分复用器简介

在这个光通信时代，波分复用器是无源器件之一。波分复用器也是光纤通信传输的核心设备之一。波分复用器是一种光无源器件，它将两个或多个波长的光信号组合到同一根光纤中进行传输。滤波器波分复用器的类型有粗波分复用器和密集波分复用器。粗波分复用器分为三端口波分复用器、微型波分复用器、普通波分复用器等。其特点是低插入损耗和高隔离度。问题波分复用器的作用是什么？波分复用器的功能是:

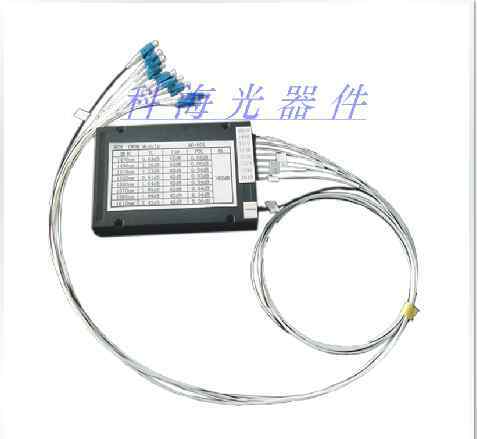

波分复用功能是将来自不同光纤的不同波长的光组合成一根光纤进行传输，或者从同一根光纤中分离出多个波长。简单来说，波分复用器的作用是合并或分离波长，陆地是合并和分离波长。粗波分复用器所有波长都是从1270到1610。波分复用器的功能如下:左侧不同的光纤上有16种不同的波长。通过cwdm波分复用器，可以将它们的所有波长合并到右侧的一根光纤中，从而实现一根光纤传输多个波长的功能。相反，一根光纤上的所有波长都可以被cwdm波分复用器分开。所以波分复用器的作用应该被理解

波分复用器的优点

第一，充分利用光纤的低损耗带，增加光纤的传输容量，将一根光纤传输信息的物理极限提高一倍到几倍。我们只使用很小一部分低损耗光谱(1310纳米-1550纳米)。波分复用可以充分利用单模光纤25THz左右的巨大带宽，传输带宽充足。

第二，它具有在同一根光纤中传输两个或几个异步信号的能力，有利于数字信号和模拟信号的传输，与数据速率和调制方式无关，可以在线路中间灵活取出或添加通道。

第三，只要原系统有功率裕度，建成的光纤系统，特别是前期铺设的少芯光缆，可以进一步扩展，实现多个单向信号或双向信号的传输，而无需对原系统做大的改动，灵活性强。

第四，光纤的使用大大减少，大大降低了建设成本。由于光纤数量少，当出现故障时，恢复起来又快又方便。

5.有源光设备的共享降低了传输多个信号或增加新服务的成本。

第六，系统中的有源设备大大减少，从而提高了系统的可靠性。由于多载波光波分复用对光发射机、光接收机等设备要求较高，技术实现难度较大。同时，对于传统的广播电视传输业务来说，多芯光缆的应用并不特别紧缺，因此WDM的实际应用并不多。然而，随着有线电视综合业务的发展，网络带宽需求的不断增加，各种选择性业务的实施，以及对网络升级改造经济成本的考虑，WDM的特点和优势在有线电视传输系统中逐渐显现，显示出广阔的应用前景，甚至影响到有线电视网络的发展格局。

波分复用器的工作原理

光波分复用器是一种分离和合成光波波长的光无源器件。在高速光通信系统、接入网、全光网络等领域，光纤带资源具有广阔的应用前景。同时，必须使用WDM技术来检测光纤网络中光纤和光缆的动态状态。光波分复用器的一个端口作为器件的输出/输入端；n个端口用作设备的输入/输出端子。

当该器件用作解复用器时，注入入射段(单端口)的各种光信号根据波长传输到相应的出射端(n个端口之一)。它的输出端口对于不同的工作波长是不同的。当给定工作波长的光信号从输入单端口传输到相应的输出端口时，器件的插入损耗最低。而其他输出端口对输入光信号具有理想的隔离。

当该器件用作多路复用器时，其功能与上述相反。当具有给定工作波长的光信号从相应的输入端口(n个端口之一)传输时，它具有最低的插入损耗。而其他输入端口对输入光具有理想的隔离。

波分复用器参数

插入损耗

插入损耗是衡量无源光器件性能的重要指标，它代表了器件对各通道光功率的影响。一般要求解复用器的插入损耗越低越好。

插入损耗(dB)=通道输入光功率(dBm)-通道输出光功率(dBm)。对于光合路器/解复用器，每个通道的插入损耗要求大致相同，差值不能大于1 dB。

绝缘

隔离是一个专门描述解复用单元的参数，它被定义为某个波长的输出光功率与串扰到信道上的另一个波长的光功率之比。

第一波与第二波的隔离度(分贝)= P1(分贝)- P2(分贝)，第二波与第一波的隔离度=P2-P1。如果有更多的波长，则类推计算方法。隔离一般要求大于25 dB。

波分复用器的发展方向

WDM技术问世时间不长，但由于其诸多显著优势，得到了迅速推广和应用。建立一个基于it和OXC(光交叉连接)的光网络层，为用户实现端到端的全光网络连接，用一个纯粹的“全光网络”消除光电转换的瓶颈将是未来的趋势。现在的WDM技术是基于点对点模式，而点对点WDM技术是全光网络通信的第一步，也是最重要的一步，其应用和实践对全光网络的发展起着决定性的作用。形成光层的网络是全光网络，将是光通信的最高阶段。全光技术的发展表现在以下几个方面:

可变波长激光器

半导体激光器是光纤通信的光源，只能发射固定波长的光波。未来，激光光源的发射波长可以根据需要进行调谐和传输，其光谱性能将更加优越，并且具有更高的输出功率、稳定性和可靠性。而且，可变波长激光器更有利于大规模生产，降低成本。

全光中继器

直放站需要经过光-电-光转换过程，即通过处理电信号实现再生(整形、定时、数据再生)。电蓄热器体积大、功耗高、成本高。掺铒光纤放大器可以作为再生器，但它只解决了系统损耗有限的问题，而不能解决色散的影响，这就对光源的光谱性能提出了极高的要求。未来的全光中继器不需要光-电-光处理，可以直接对光信号进行重定时、整形和再放大，与系统的工作波长、比特率和协议无关。因为它具有光放大功能，所以解决了损耗限制的问题，并且因为它可以直接整形光脉冲波形，所以也解决了色散限制的问题。

光学交叉连接设备

未来的OXC(光交叉连接)可以使用软件灵活地交叉连接各种光信号。OXC将在全光网络调度、业务集中和分流、全光网络保护和恢复中发挥作用。

光分插复用器

所采用的OADM只能将波长上下的光信号固定在中间站，这在使用中相当严格。未来OADM将对上下行光信号完全可控，中间站可以通过网管系统选择一个或几个波长的光信号，使用非常方便，组网(光网络)也非常灵活。

粗波分复用器和密集波分复用器的区别；

1.粗波分复用器的信道间隔相对较大，而密集波分复用器的信道间隔相对较小。粗波分复用器的信道间距为20纳米，而密集波分复用器的信道间距在0.8纳米到1.2纳米之间..所以区别在于通道间距不同。

2.粗波分复用器采用非制冷激光，密集波分复用器采用制冷激光。冷却激光和非冷却激光的区别就在这里。

3.粗波分复用器的成本相对较低，粗波分复用器的成本是密集波分复用器的30%，所以粗波分复用器和密集波分复用器的区别在于价格的不同。
