钢结构地脚螺丝 钢结构地脚螺栓在施工中有那些地脚螺栓安装方案

昨天的课程中，万晨君讲了地脚螺栓和地脚螺丝的区别，通过螺栓和螺丝的区别来阐述地脚螺栓和地脚螺丝的问题。通过上一课，我们可以理解地脚螺栓也可以叫地脚螺栓，但其实地脚螺栓只是一个通用术语。所以我们用地脚螺栓的时候，不用担心地脚螺栓。在实践中，我们会使用特定的模型来避免特定的地脚螺栓的使用！

今天的内容是告诉大家钢结构地脚螺栓施工中会用到的方案，希望以后的工作者在实践中能够灵活运用，避免不必要的误操作。

首先，万晨先生想让大家了解一下地脚螺栓的材料和使用方法，这样我们可以更好地讲述下面的故事:地脚螺栓通常使用Q235钢，是圆形的。螺纹钢(Q345)强度高，不容易把螺母的螺纹弄圆。对于圆形锚栓，埋深一般为其直径的25倍，然后制作一个90度长约120mm的挂钩。如果螺栓直径大(如45mm)，埋得太深，可以在螺栓端部焊一块方板，即可以做成大头(但有一定要求)。埋深和挂钩是为了保证螺栓与基础之间的摩擦力，以免造成螺栓被拔出而损坏。等我们对锚栓有了一定的了解之后，下面的内容就具体说说锚栓预埋的施工方案:分四步讲给大家听。

1.项目概述->: 2。预埋地脚螺栓->: 3。施工方法->: 4。混凝土浇筑->: 5、地脚螺栓检查及验证验收

今天，我们进入主题:1。项目概况:

这个项目会出现一个钢结构，柱是钢柱。设计图纸要求在基础施工阶段预埋地脚螺栓，以便与上部钢柱连接。这种方式可以使施工更加方便，连接性能更加优越，但同时也要求严格的施工精度。地脚螺栓的埋设精度直接影响钢柱乃至整个钢结构工程的安装精度。地脚螺栓埋设的微小误差可能会造成严重后果，因此应认真对待这项工作。为保证施工顺利进行，现将地脚螺栓的施工方案、施工步骤及注意事项说明如下:

测量放线→柱墩钢筋绑扎→柱墩模板安装→定位板安装固定→螺栓组安装复核→螺栓焊接固定→混凝土浇筑、螺栓复核→成品保护

二、地脚螺栓预埋:

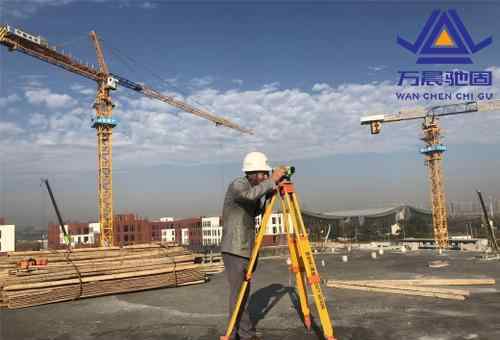

首先在厂房周围设置各轴线的外部控制点，便于埋设时用经纬仪进行测量控制；其次，在每个固定模板上标记轴线表征线。预埋时，用经纬仪从垂直和水平方向进行测量，进行初步固定，然后用钢卷尺检查每组地脚螺栓的相对距离，检查无误后进行最终固定。

三、施工方法:

(1)轴线和标高的确定

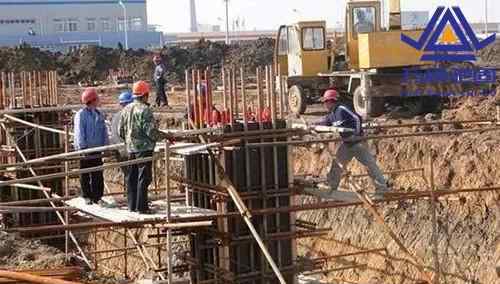

根据施工图纸要求，在柱墩预埋地脚螺栓处，需要放线确定轴线的水平位置和标高。在已安装的柱墩模板顶部画出螺栓十字中心线标志，作为螺栓安装的初步安装位置。根据模板上标注的位置，用钢管设置独立的螺栓组安装支架并固定，以确定定位钢板的标高。

(2)定位模板就位

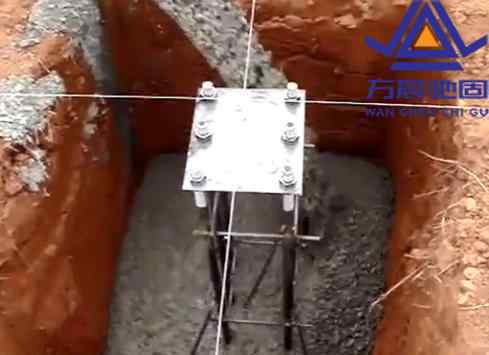

为防止浇筑混凝土时地脚螺栓移位，本工程在预埋地脚螺栓时，采用定位模板加强固定螺栓。将定位板放在钢管的水平支架上，使定位板的十字准线(上面画有垂直十字准线的模板)与模板标志对齐，并初步固定。检查其位置是否合适，否则进行局部调整。

(3)安装螺栓组

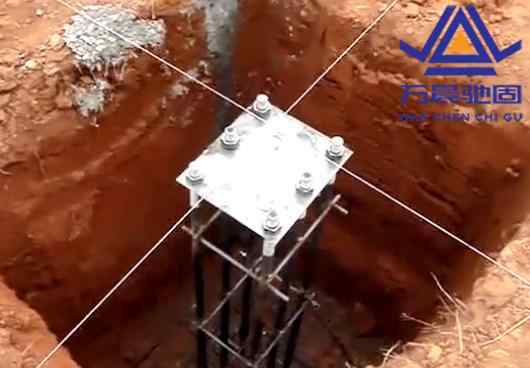

将地脚螺栓预先放入短柱中，插入定位模板的预留孔中，用螺母上下固定螺钉的上部，拧紧时检查单组螺栓的相互尺寸。均匀调整标高，插入定位模板，在每个螺栓顶部拧一个螺母，固定模具。

(4)地脚螺栓的固定

第一步固定:用短钢筋头作为基础梁的支撑，站在承台垫层上，与基础梁焊接牢固，防止基础梁移位；

第二步固定:每个地脚螺栓焊接短钢筋，螺栓支撑在垫层上。螺栓最终固定后，螺栓支撑脚与承台钢筋网焊接，以固定地脚螺栓，防止施工时位移。

第三步:固定:确定定位箍筋的位置，定位箍筋用于固定地脚螺栓。地脚螺栓固定后，在地脚螺栓中间设置定位箍筋，定位箍筋与每个螺栓横向焊接，形成闭合箍筋，保证地脚螺栓的横截面，螺栓与基础梁通过钢筋焊接连接成一体。

第四步固定:在地脚螺栓顶部设置定位箍筋，使定位箍筋与短柱连成一体。

用已校准的经纬仪调整并复核各螺栓组的总体平面位置尺寸，应满足尺寸精度要求≯2MM；用水平仪测量螺栓组的高度尺寸，应满足尺寸精度要求≯2MM；用铅垂线拉直垂直度，确保误差≯1毫米。

检查尺寸精度符合要求后，取出定位钢板和所有螺母。

四.混凝土浇筑:

为了防止螺栓在混凝土浇筑后被污染，在混凝土浇筑前，螺栓的螺纹部分应涂上油，并用塑料薄膜包裹。

当螺栓组满足尺寸精度要求后，即可浇筑混凝土。在螺栓组附近浇筑振捣混凝土时要特别注意。必须捣实混凝土，不得与螺栓碰撞，并仔细施工，以免造成螺栓位移和变形。

混凝土浇筑过程中，跟踪测量地脚螺栓的移动偏差。一旦偏差超过标准，立即纠正，直到符合规范要求。

混凝土浇筑完成后，混凝土初凝前，应派专人再次检查和调整螺栓，直至螺栓位置符合规范要求。

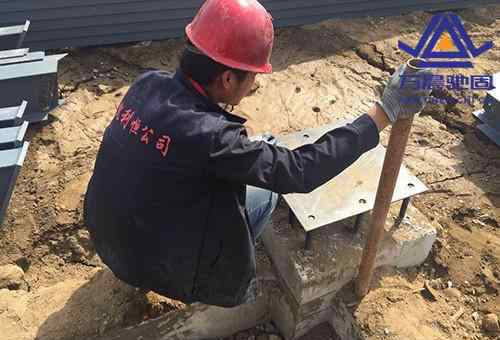

混凝土施工后，立即派人用层压板制成的盖子盖住螺母，以保护螺母，防止螺栓开口损坏。

五、地脚螺栓检查和验证验收

钢柱吊装前，必须仔细检查并验收已完成施工的预埋螺栓的轴向间距。不符合《钢结构工程施工质量验收规范》GB50205—2001的，应提交相关方进行处理。弯曲变形的地脚螺栓应进行校正；损坏的螺纹应使用金属板齿修复，所有螺栓应受到保护。

总结:这是预埋地脚螺栓安装的五个步骤。预埋地脚螺栓看似简单的安装，其实要经过精细的测量和复杂的安装，最后还要经过其他部门的检查，这样的工程才能安全的移交给用户。今天，万晨先生在这里介绍你，希望能帮到你。如果你想了解更多的知识，你可以拨打我们的热线或在网站上给我们留言。
