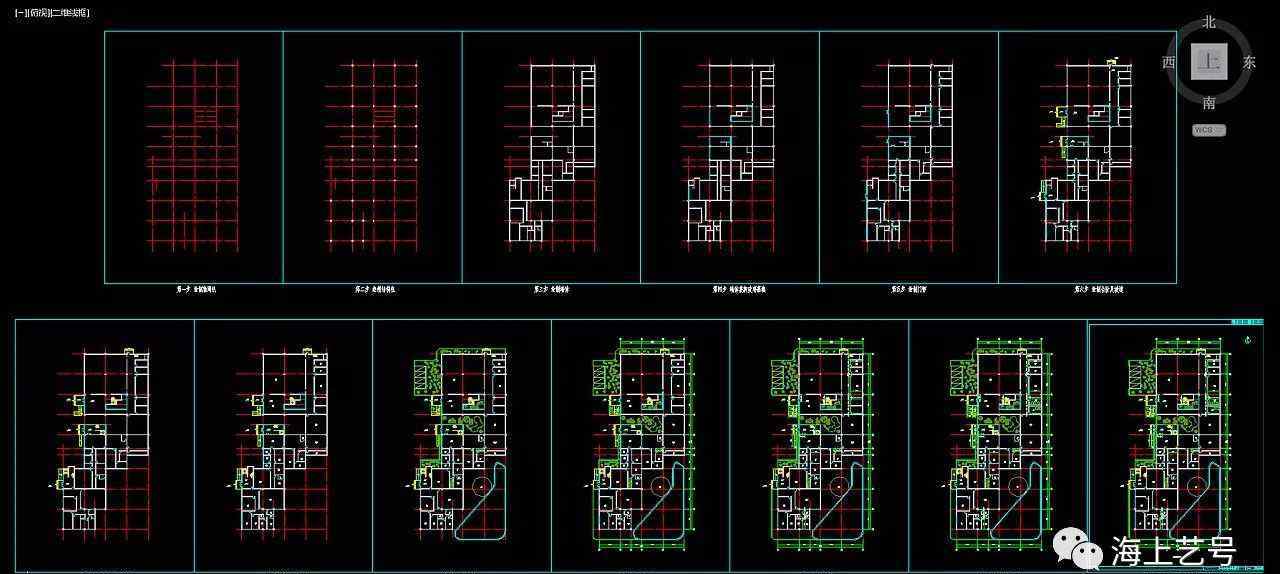

下面是一个“掉进盒子里”的设计师玩家

“吃鸡”后的设计开局和反击过程

10分钟草图

◢

1小时加深

◢

15分钟图

◢

当设计图很烂的时候，

你羡慕你身边那些神一样运作的大牛吗

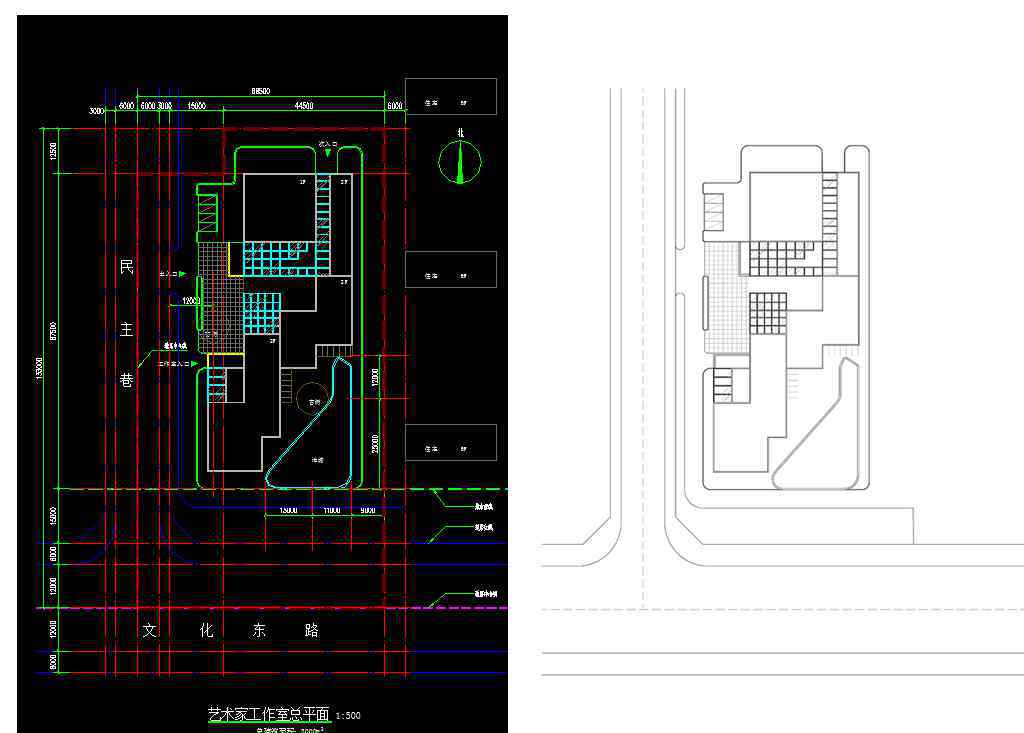

一幅好的计算机辅助设计图

就像设计师对甲方父亲的第一印象

图纸清晰、合理、标准

应该在你手里

无论是平面图、总平面图还是剖面图

要想【好看】，必须要有开挂的技巧

那么，怎样才能做出CAD图呢

说出自己的设计涵养？

9步

完成强力设计计划

同时有全套的CAD资料

免费！费！滚！拿着！

一个

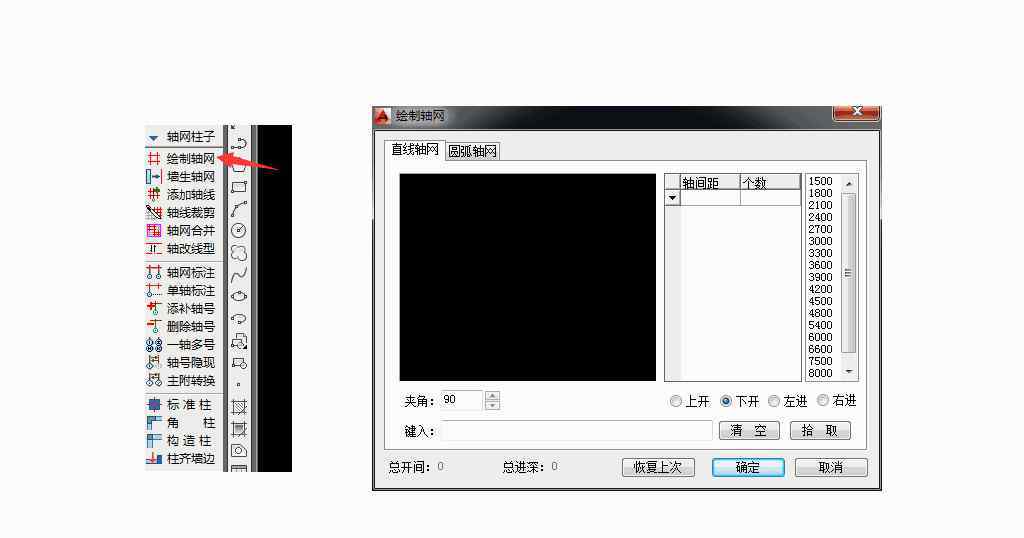

第一步。网格列→绘制网格→“直线网格”→生成新数据

键入我们的网格线大小→输入一个值加一个逗号

在最后一个值后添加空，否则不输入最后一个值

从顶部打开，从底部打开→从左到右排序

从左至右→从下至上

在这里，可以使用相同的数字

特性(ctrl+1)→修改轴颜色和对齐方式→

图层…DDOTE→颜色…红色→线型…DOTE

2

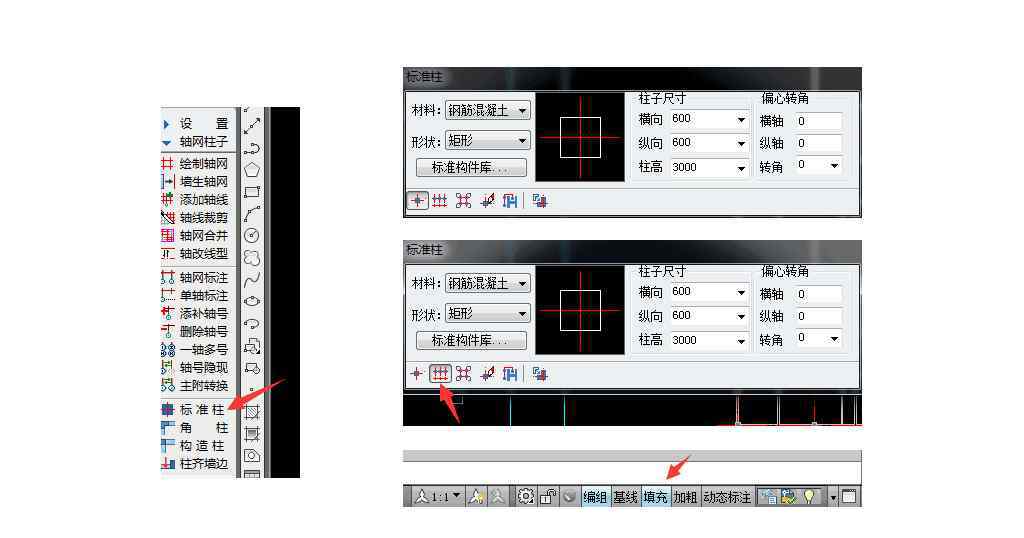

第二步。网格列→标签列→“列参数”

沿着轴选择列可以更快地绘图

通过减法和删除结合整体排列可以快速得到结构列

修改列大小时，双击构建，会弹出一个对话框进行修改

最后，用天正填栏

三

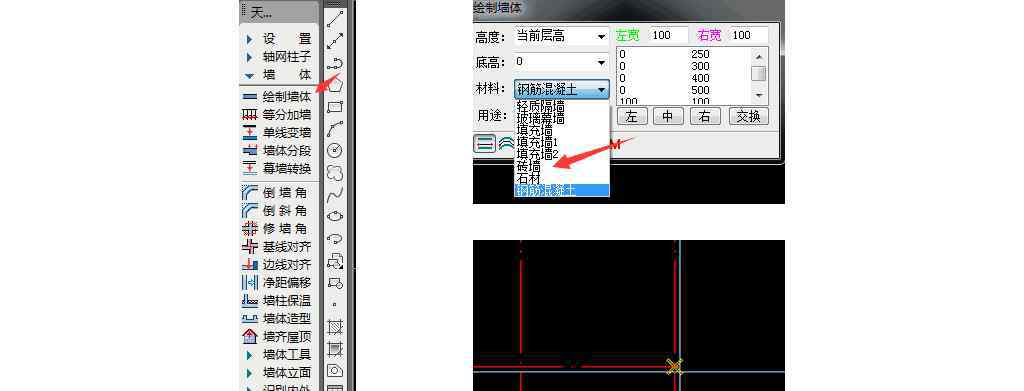

第三步。墙→绘制墙→“墙参数”

项目中使用的材料选择

选择钢筋混凝土，不同的填充比例填充效果不同。

在天空中画墙时捕捉到的网格线一定是画在天空下的网格。

用MA格式刷刷天空的网格线

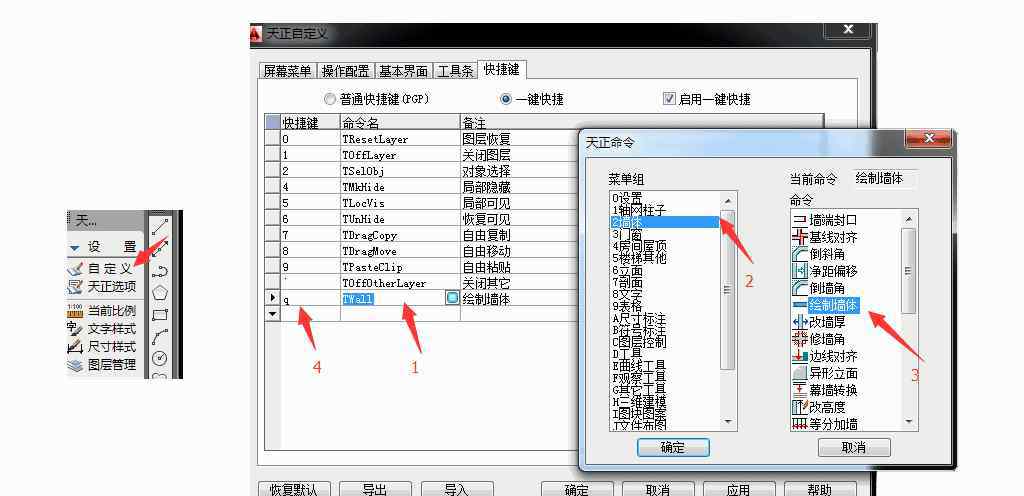

画墙HZQT快捷键四个字母太多

可以设置天正快捷键

设置→快捷键

墙参数→拿起墙参数(像吸管一样的标志)

它是一个工件，您必须在修改它时经常使用它

用法与格式画笔相同

墙→幕墙转换

使用Q二次命令将墙转到幕墙，将幕墙转到墙

四

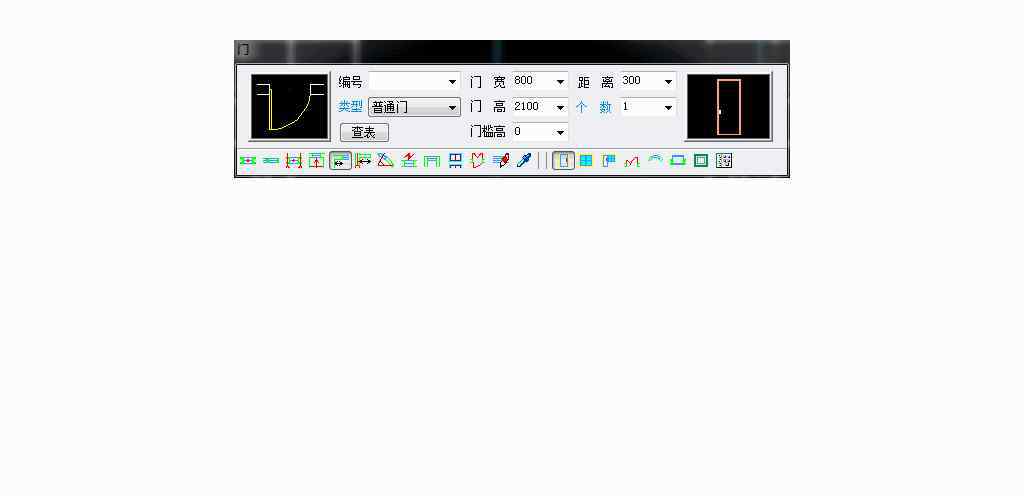

第四步。门窗→门窗→“门窗参数”

否-当后期施工图未采用前期方案时，应明确告知门窗的尺寸和耐火等级

类型-单击类型左侧的图案以更改所需的门窗类型

门宽、门高、门槛高、距离数、一般参数

图标的第一列是插入时的位置选择

第二栏是门窗的选择形式(插门、插窗、门窗连接、母子门、弧形、凸窗等。)

五

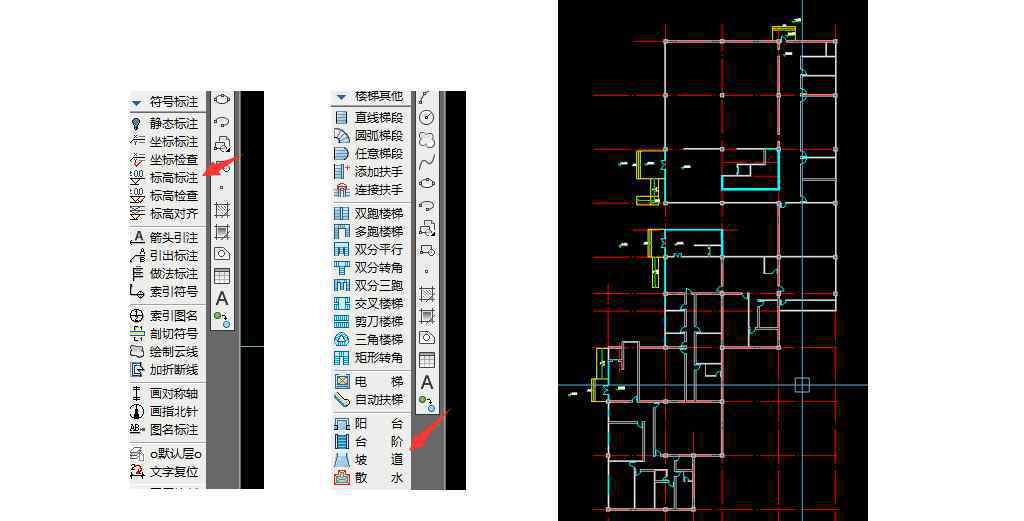

第五步。楼梯其他→台阶和坡道

在绘制这两个项目时，我们应该重点了解规范要求

本工程室内外高差450

台阶有三级，台阶的高度为150

1:12斜坡450*12=5400

标出它的高度

六

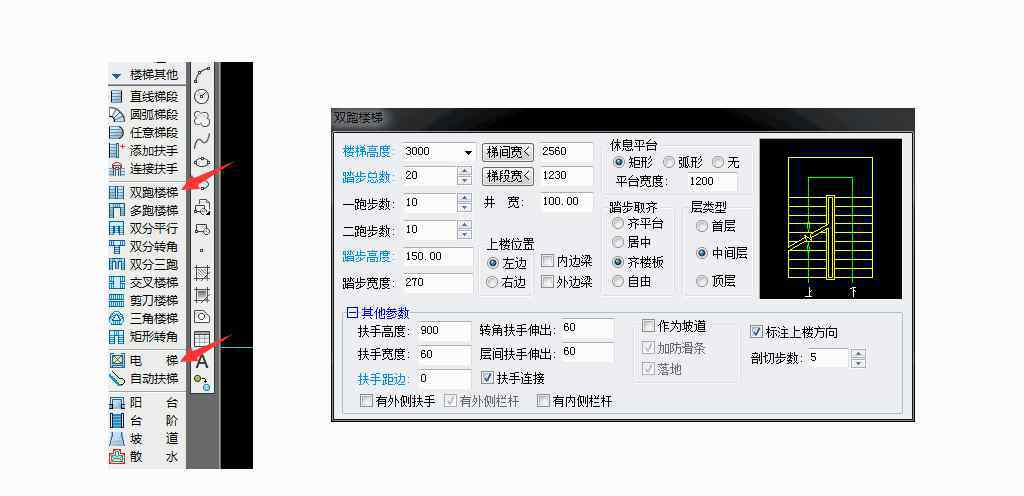

第六步。双运行楼梯→“楼梯参数”

首先，设置大尺寸定位梯室宽度、梯段宽度和井宽

然后根据规范要求设置台阶高度和台阶宽度

楼梯高度、总台阶数、第一和第二梯段数以及楼上位置

平台宽度为1300

电梯→“电梯参数”

设置电梯时，需要根据制造商的要求确定电梯的尺寸

七

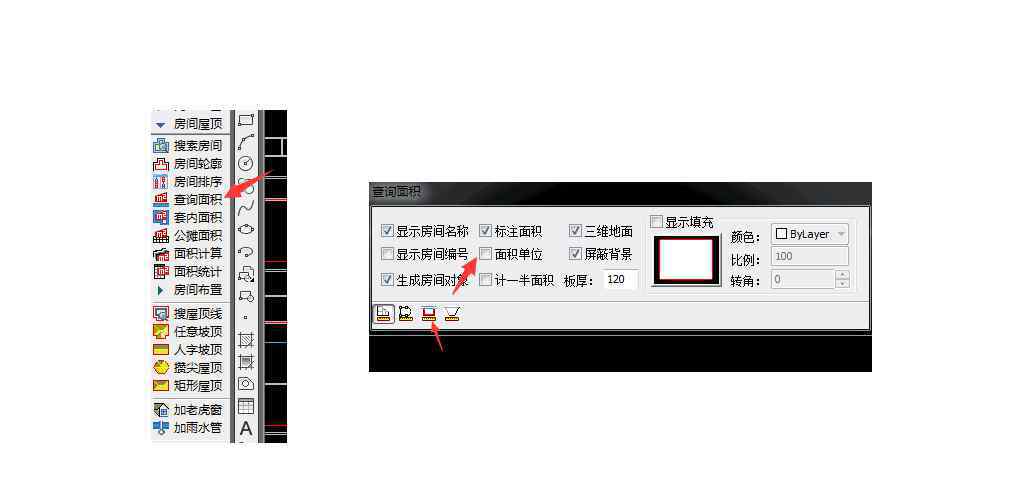

步骤7房间屋顶→查询区域

当默认单位未被检查时，请注意检查

查询房间面积时，需要根据天空绘制墙壁

闭合曲线需要PL闭合线

阳台面积的一半用于组合

区域在项目中非常重要，例如防火区和其他关键规范

打开显示填充，以防止在分别计算大面积和细节面积时出现计算错误

八

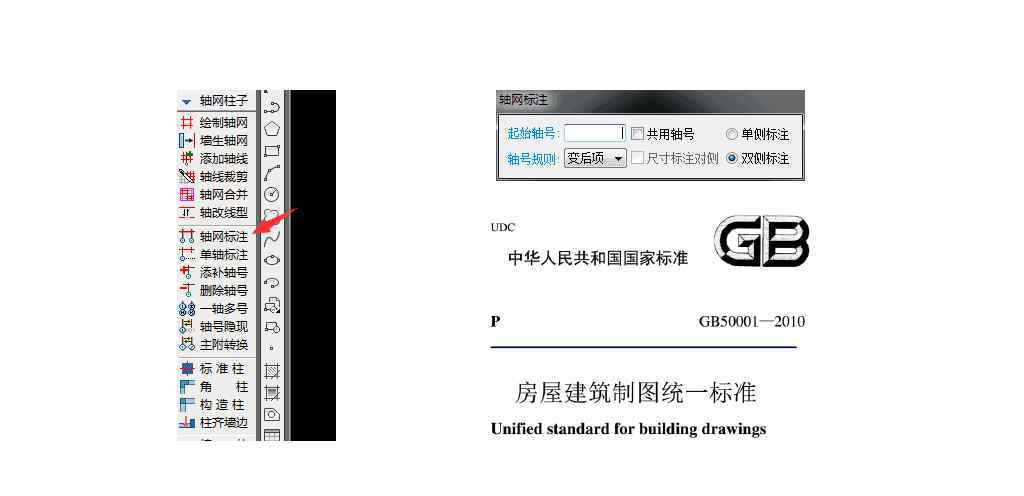

第8步轴网柱→轴网标注

开始轴编号-上下从左到右从1号轴开始

左右，从下往上。轴号A

根据需要调整单面和双面尺寸

本标准参照《建筑制图统一标准》

第八章定位轴号

我们使用1:80的比例进行内部标记

因为有很多内部维度

尽可能水平和垂直，使尺寸清晰明了

九

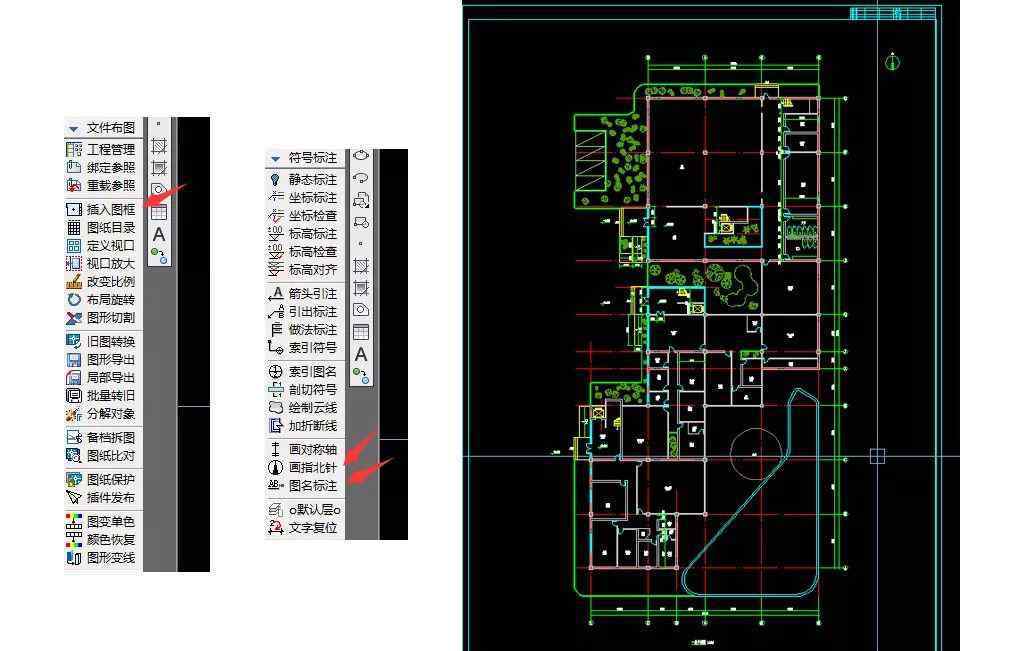

步骤9细节深化

配合其他工种如强弱电给排水结构梁柱暖通等。

相框名称和比例

文件布局→插入图框

选择常用的框架尺寸A0 A1 A2 A3

符号标注→图形名称标注

符号标记→画北箭头

几句话太简单了。

单击查看打开和悬挂过程

海洋艺术在线学校软件试听课程

[打开挂起来，我的CAD]

作弊技巧还是要的？点击完成打开并挂起流程门户

http://www.haishangyihao.com/index.php? m =内容& ampc =指数和。a =列表和catid=189

复制到浏览器，观看完整的课程视频

插件+全套材料

免费获取

三年五年一只手练不了画画

怎么办？

全套CAD绘图服装

轻松访问

1.Auto CAD 2018安装包

2.2中常见插件的集合。汽车CAD

A.天正建设+注册机

B.海龙工具箱

C.迷你建筑工具箱

D.YY工具箱

E.计算机辅助设计到教育插件

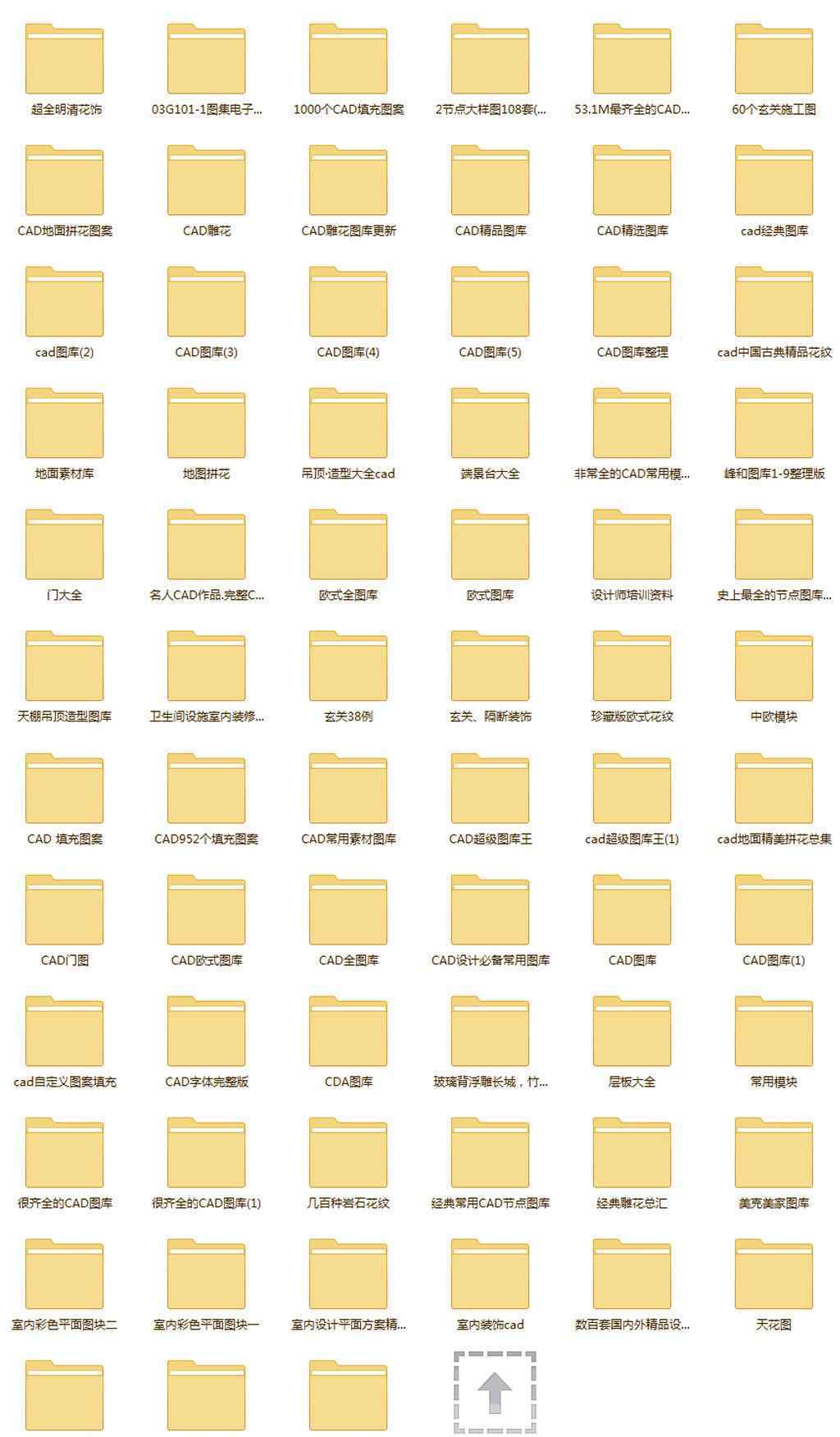

3.自动计算机辅助设计图库

A.平板家具

B.立面支撑平面详图

C.植物绿化

D.建筑材料

E.填充图案

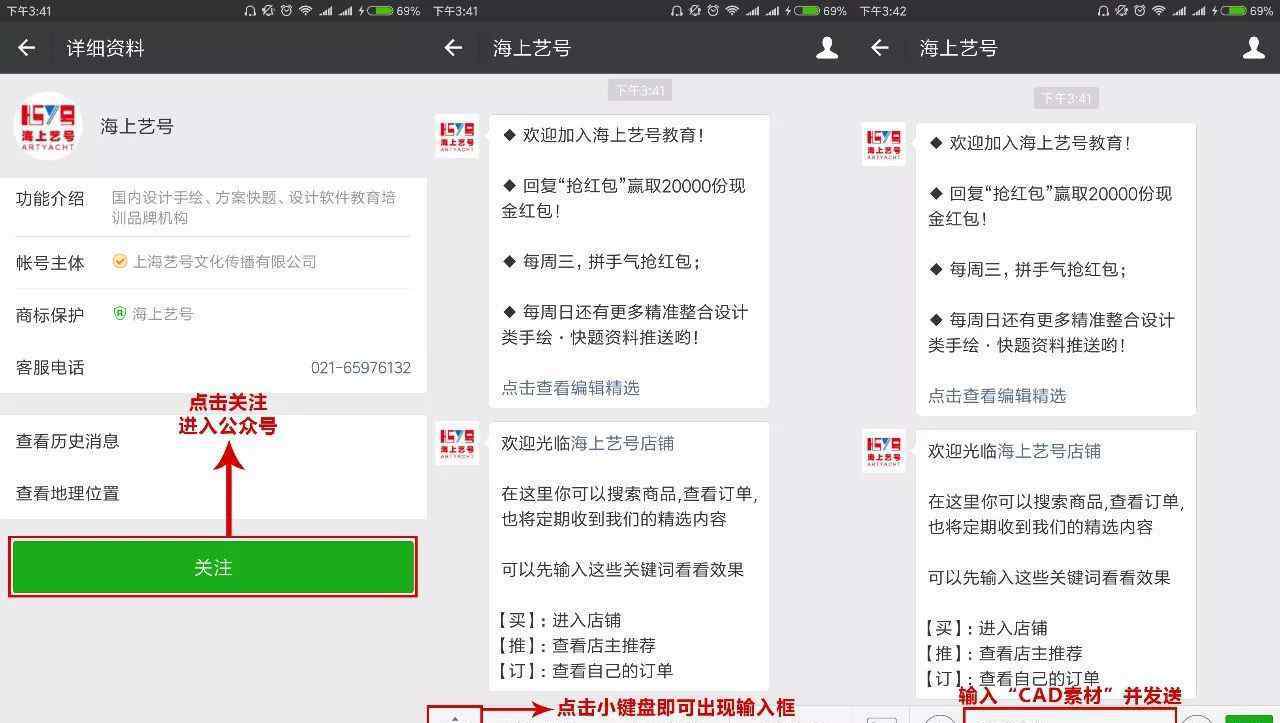

插件获取模式
