第一步要看图纸包含什么，才能大致了解整套图纸，包括封面、目录、设计说明、系统图、照明平面图、弱电平面图、管井详图。

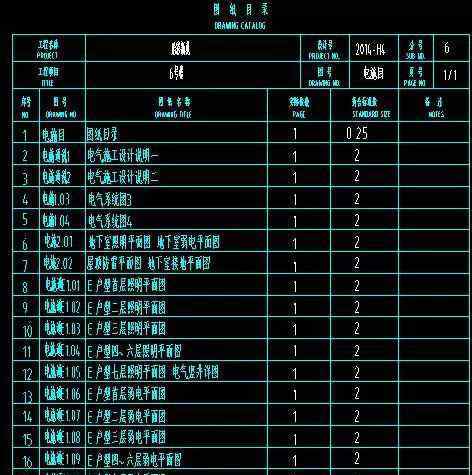

第二步是看目录，记住每个项目都有几页。比如设计说明1和设计说明2对应的图号是用电1和用电2；这样，你就可以熟悉地比较前后的图纸。
第三步，仔细阅读设计说明书，一个字一个字的读，尽量背下来。如果记不住，就记在本子上，勤读，因为我们需要的很多数据，比如电线电缆的规格型号，预埋管道的规格型号，管道的敷设方式，都在说明书里。
第四步，看系统图。系统图是整个供电系统的详细说明。供电方式、配电柜配置、电表配置、户线配置等。都在系统图例中。系统图要从头到尾一个一个理解。不懂就问，不羞于问的精神一定要发扬。

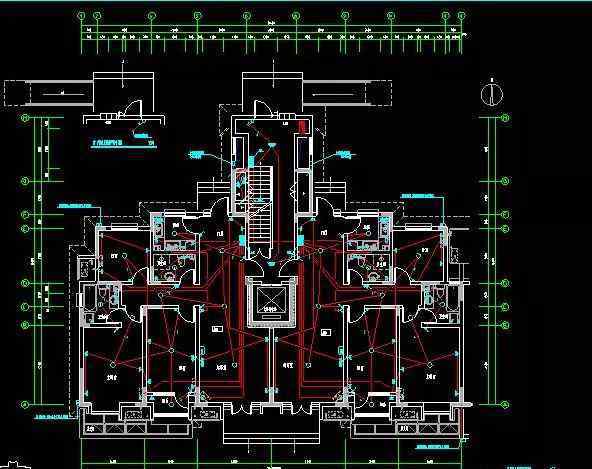

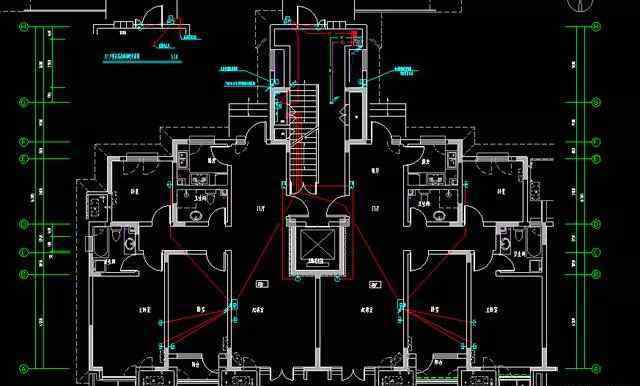

第五步看强弱电的方案。其实这是最简单的一个，只用于家装。这是从家用盒子开始，逐一看，包括照明，插座，网络插座，有线电视插座。就看几个户型。
第六步，照顾好井的细节，主要和电缆分支的做法有关，比如T接，穿刺。
通过以上六个步骤，你基本上熟悉了整个房子的电气图纸，剩下的就是多去工地，把图纸的内容和现场施工做法对比一下，一个项目下来，你就完全看完图纸了。
